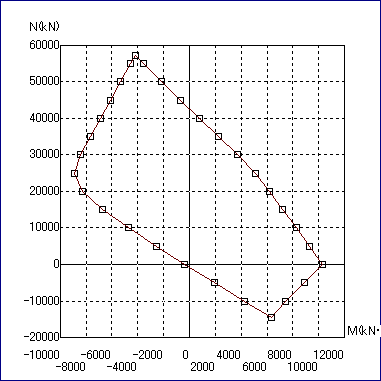

抵抗ＮＭ図

形状 : 円孔ﾎﾛｰ桁
ケース№ : 7

出力ﾀｲﾄﾙ : 円孔ホロー桁
軸力 抵抗ﾓｰﾒﾝﾄ
№ Ｎ(kN) Ｍｒ(kN･m)
1 57097.477 -4205.922
2 55000.000 -3593.449
3 50000.000 -2129.808
4 45000.000 -665.589
5 40000.000 795.737
6 35000.000 2260.201
7 30000.000 3722.594
8 25000.000 5117.377
9 20000.000 6217.891
10 15000.000 7223.308
11 10000.000 8245.112
12 5000.000 9318.438
13 0.000 10256.873
14 -5000.000 8901.694
15 -10000.000 7449.683
16 -14400.000 6308.884
17 -10000.000 4270.976
18 -5000.000 1905.372
19 0.000 -403.756
20 5000.000 -2561.063
21 10000.000 -4697.919
22 15000.000 -6698.926
23 20000.000 -8297.992
24 25000.000 -8913.097
25 30000.000 -8411.282
26 35000.000 -7635.624
27 40000.000 -6859.976
28 45000.000 -6083.370
29 50000.000 -5307.938
30 55000.000 -4531.337
31 57097.477 -4205.922
