올
해로 제8회를 맞는 "학생 BIM&VR경연 대회 온 클라우드 Virtual Design World Cup"은
BIM/CIM및 VR의 활용에 의한 선진적인 건축, 교량, 도시 랜드스케이프의 디자인을 실시하는 학생을 대상으로 한 국제 경쟁.
매년, 과제로 주제및 대상지가 제시되어 작품의 디자인성 아이디어 선진성과 특이성 등을 겨룹니다.여기에서는 이번 대상지 상하이
시가지 지역의 과제 대상지의 개요, 특징 및 VR에 의한 부지 데이터를 소개합니다.
이
번 과제 대상 지역으로 작성한 것은 상하이에서 가장 발전한 푸둥, 루자쭈이(-쟈ー즈이)영역입니다. 황푸 강변의 고층 빌딩이
즐비한 오피스 거리와 신촌 등 옛날 그대로의 연립 주택이 늘어선 주택가를 포함 약 3km사방을 VR에서 작성하고 있습니다.
큰길에는 매우 많은 차가 주행하는 보행 도로나 광장에는 많은 사람이 오갑니다. 지역의 랜드 마크로서 관광 명소가 되고 있는
동방명주 탑(오리엔탈 펄 타워)과 상하이 세계 금융 중심 상하이 중심, 징마오 타워와 같은 초고층 빌딩을 포함하고
있습니다. 한편 주택가에 눈을 돌리면 몇층의 갈색 집합 주택이나 고층 아파트와 같은 옛 건물이 뒤섞여있어서 늘어선
광경이 확산되고 빌딩 숲에서 1블록 이동만 하면 경치가 일변합니다.이같이 급속한 변화 도중에 상하이 시가의 특징이 과제 대상
지역으로 표현하고 있습니다.
 |
 |
| ▲고층 빌딩이 즐비한 오피스 거리 |

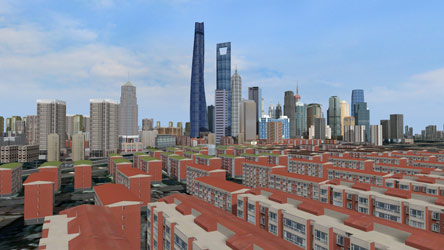

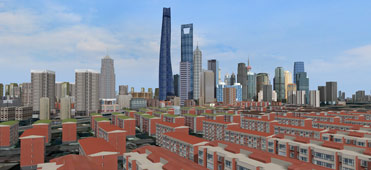

▲옛 주택가 |
또

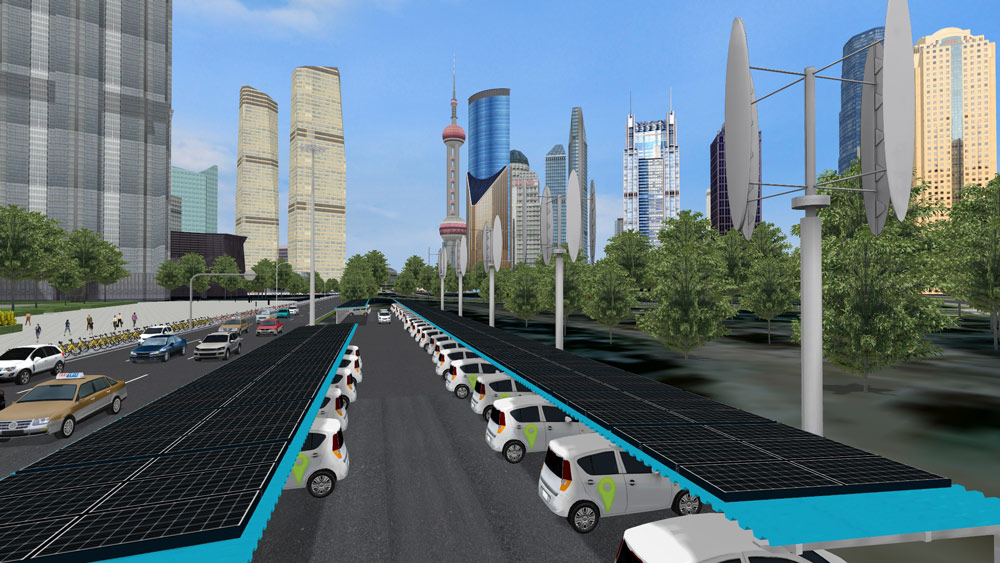

한 중국의 선진적인 대처로서 소개되는 것이 많은 공유 서비스의 모습도 곳곳에서 표현했습니다. 인도는 이제 중국에서는 익수해
졌고, 전기 차로 카 셰어링과 풍력·태양광 발전에 의한 에너지 시장이 점차 커지고 있으며, 오피스 등 다양한 분야의
쉐어링 이미지를 지역 내에서 볼 수 있습니다.이런 공유제의 표현은 스크립트를 재생하기로 한 예를 볼 수 있지만 세기대로변을
중심으로 표현하고 있어 세기대로를 따라가고 나가기로 다양한 공유제의 예를 차례로 살펴볼 수 있습니다.
 |
 |

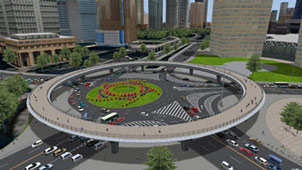

| ▲세기대로와 라운드 어바웃 |
 |
 |

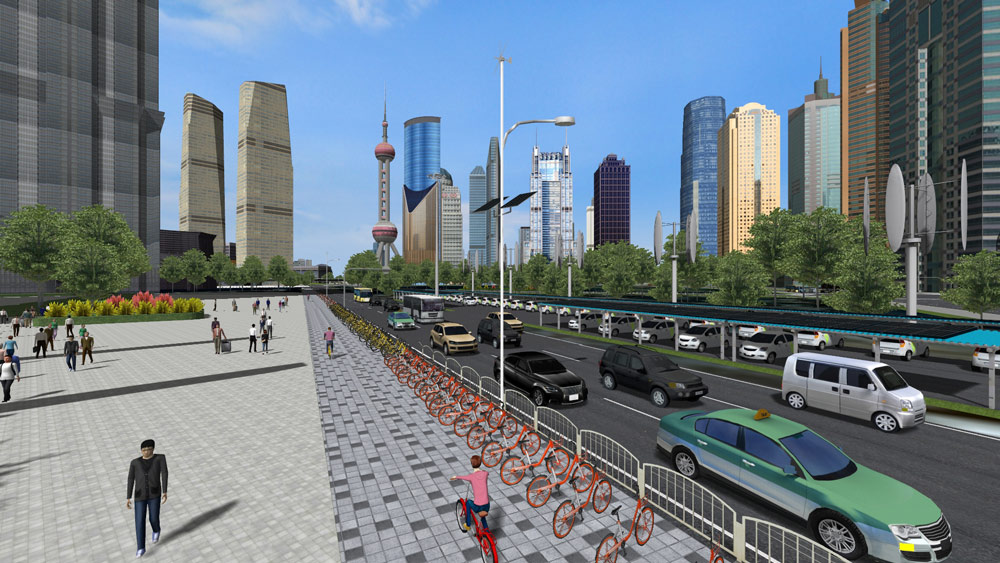

| ▲다양한 공유 서비스 |
스
크립트/애니메이션을 실행함으로써 데이터의 개요나 UC-win/Road의 다양한 작성 기능과 연계 기능을 사용한 각종 표현의 한
예를 볼 수 있습니다. 이번 제공 데이터에는 2종류의 애니메이션을 설정합니다."Shanghai-VDWC theme2018
15s"를 실행하면 상하이 시가를 표현한 데이터의 개요와 테마가 된 셰어링제의 모습을 15초 동안 볼 수
있습니다."Shanghai-VDWC introduction"을 실행하면 데이터에 개요와 함께 설계·해석 소프트에서 제휴 데이터를
가져온 표현의 사례나 시뮬레이션 설정의 한 예를 볼 수 있습니다.
 |
 |
| ▲세기대로와 라운드어바웃 |
데
이터 내에는 2종류의 시나리오를 설정하고 있습니다."Driving"을 실행하면, 카 셰어링 주차장으로 가면서 자동차에 타고 대상
지역 내를 자유롭게 운전할 수 있습니다. 또"Cycling"을 실행하면 인도에 설치된 점유율 사이클의 주차장으로 가면서 자전거
타는 보도를 달릴 수 있습니다.Cycling은 경로가 정해져서 루트에서 벗어나서 달릴 수 없습니다.
 |
 |

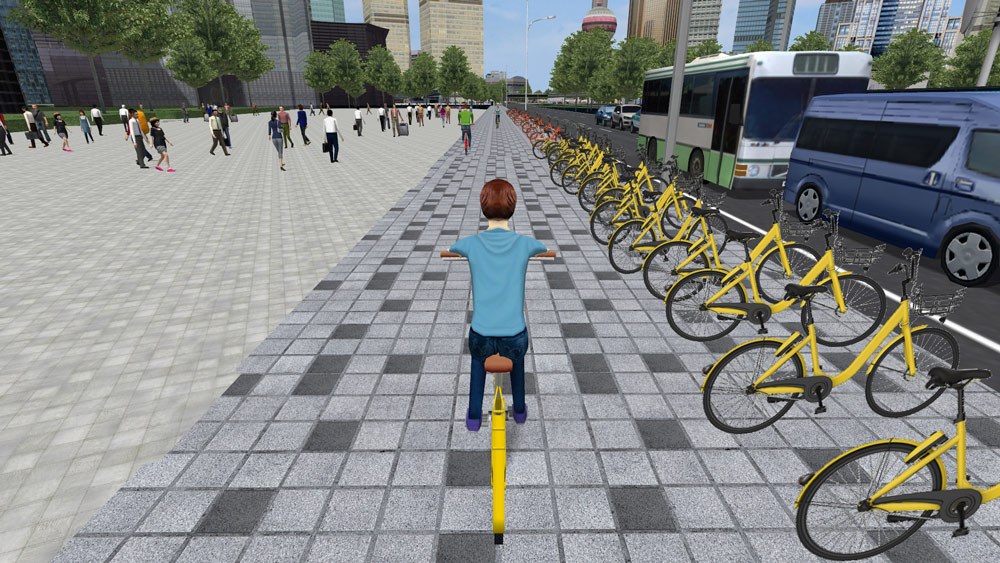

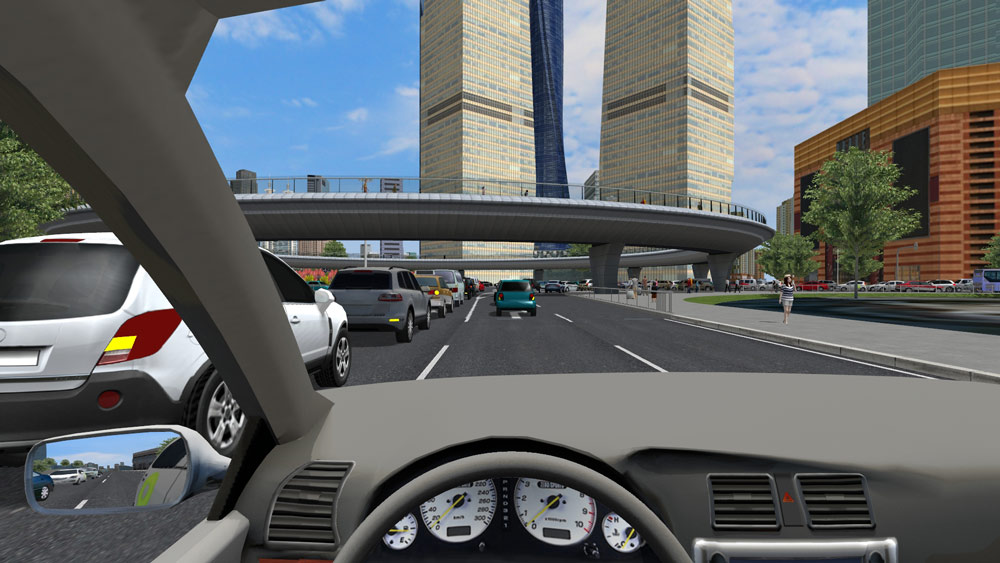

| ▲운전 시나리오와 사이클링 시나리오 |
데
이터 내에는 모델링 프로그램에서 만들어진 3D모델만 아니라 다양한 해석 소프트웨어 및 설계 소프트웨어로 출력한 3D형상 데이터

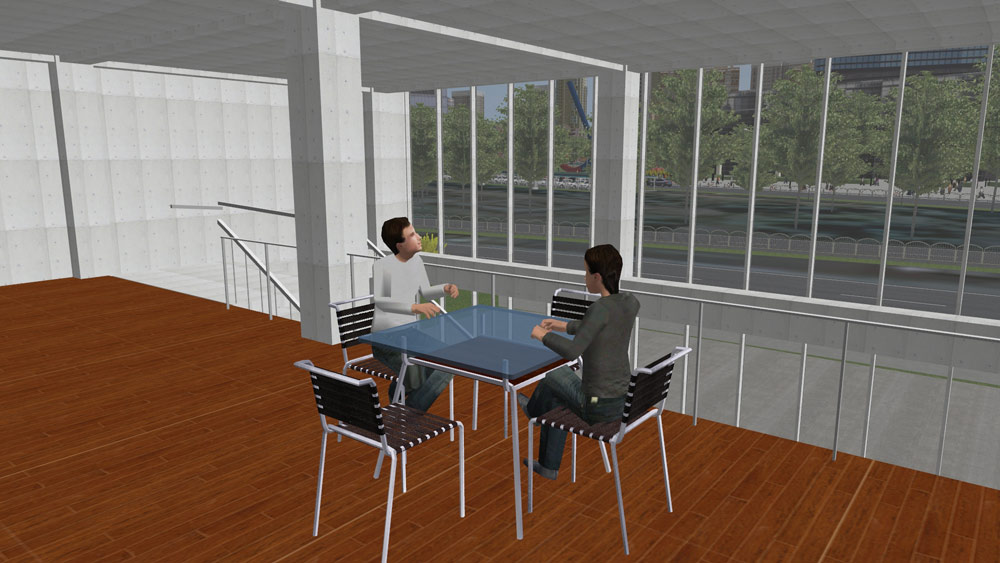

해석 결과가 읽히고 있습니다.예컨대 Allplan에서 설계한 점유율 오피스, Engineer's Studio®에서 설계한 육교,
EXODUS에서 해석한 군중 대피 등의 표현이 읽히고 있어 경관 시점을 바꿈으로써 각 볼 수 있고, 전술한 스크립트나 한 사례가
소개되고 있습니다.
 |
 |

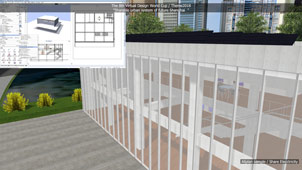

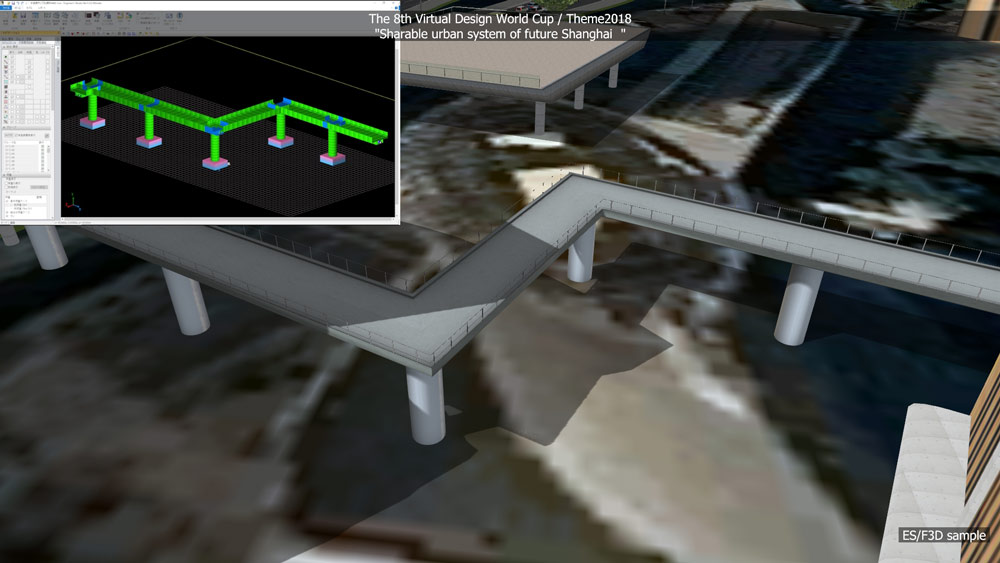

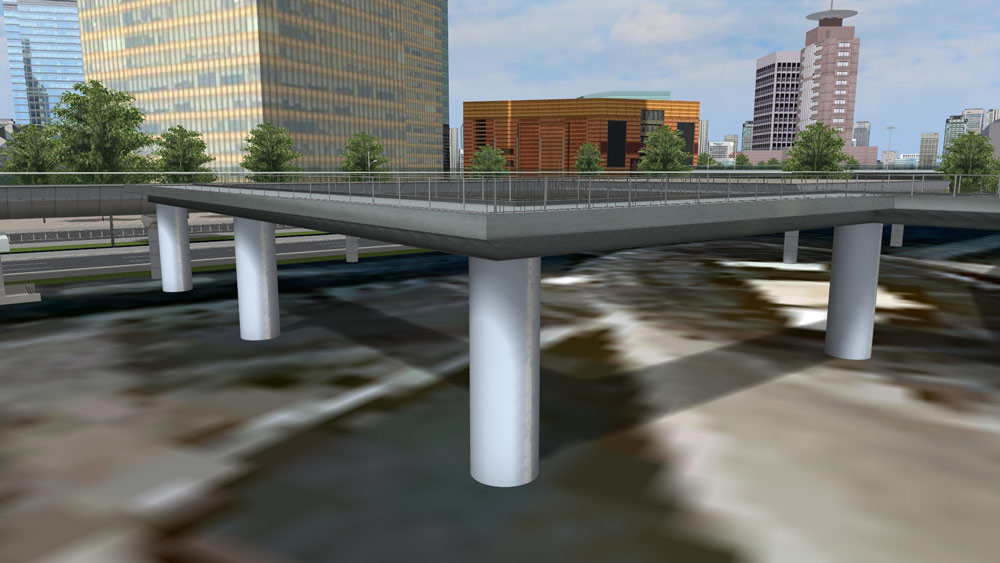

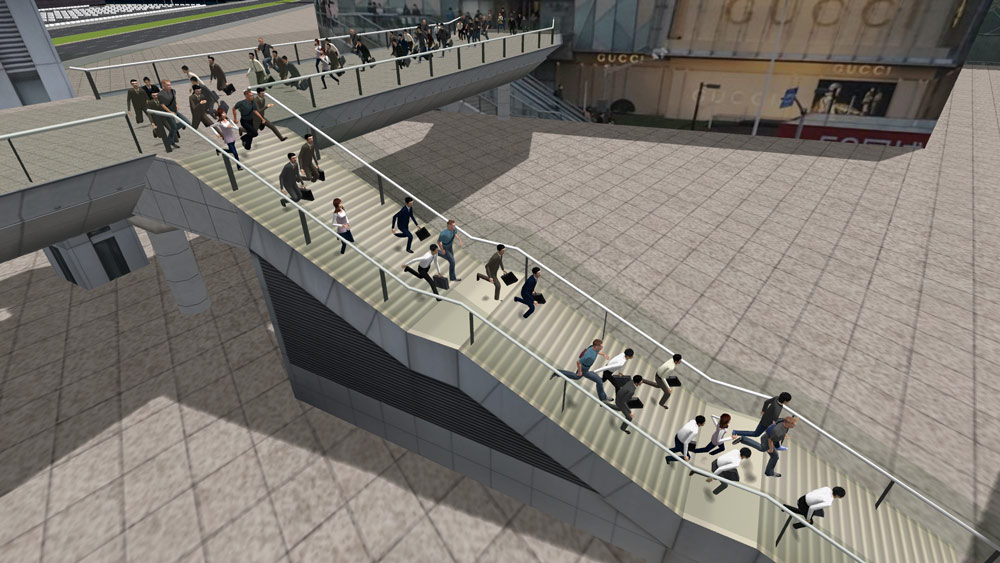

| ▲외부 프로그램과의 데이터 제휴의 일례 |

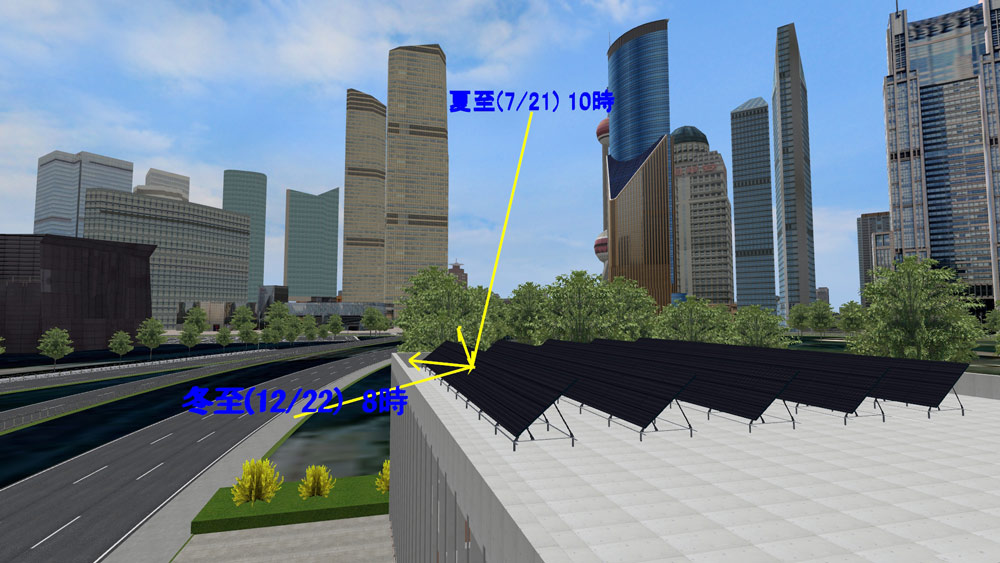

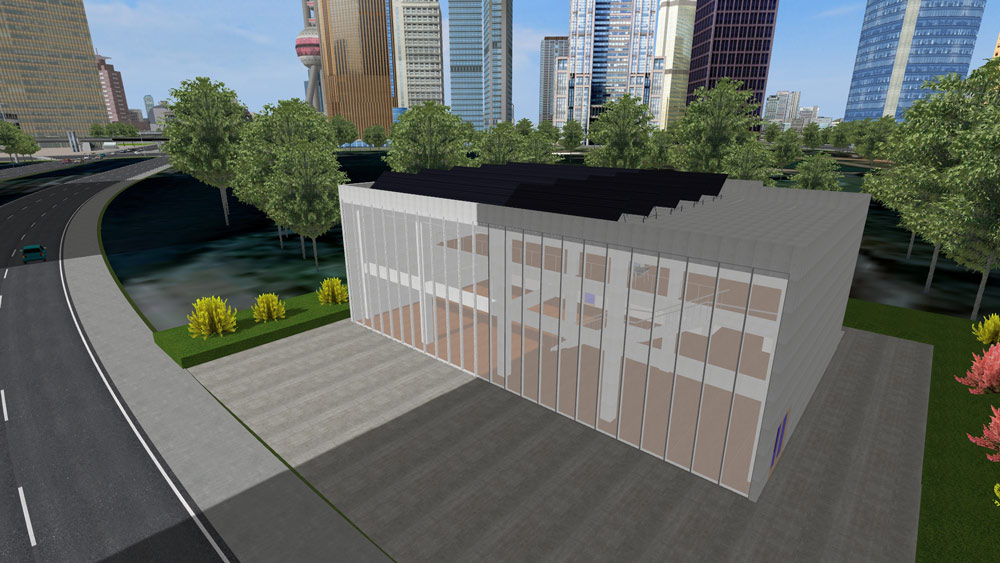

오
피스의 모델은 환경 영향 평가 플러그 인의 사용에 적합한 입지가 되고 있습니다. 옥상의 솔라 패널에는 태양광 패널 반사 빛의

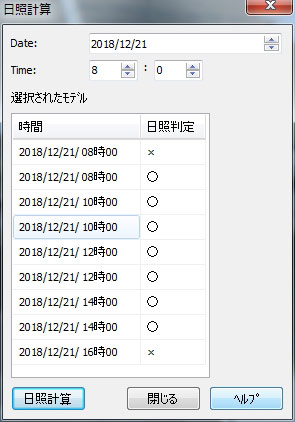

설정을 하고 있으며 일시를 지정하는 것에서 곧바로 분석 결과를 볼 수 있습니다.또 일조 계산에 따른 주변의 고층 빌딩에 영향을
확인할 수 있고 사무실 안의 시점에서 창문에서 보이는 경관을 대상으로 한 녹색 시신경률 계산을 할 수 있는 등 환경 평가 기능을
수습하기 쉬운 주변 환경이 되고 있습니다.
|
