GeoFEAS2D Ver.4 Analyse de FEM Supporte "Chapitre II Embankment, explications et lignes directrices pour le test de résistance au tremblement de terre" Édition mars 2016 ●Nouveau prix de la licence ●Publié US$6,500 Avril 2017

GeoFEAS est un logiciel d'analyse élastomatique à éléments finis géotechniques 2D pour l'analyse de la déformation du sol dans des conditions statiques. Ver. 4.0 vient d'être publié avec des améliorations des fonctionnalités suivantes. Cet article résume chacune de ces fonctionnalités. Le programme soutient maintenant l'édition de mars 2016 intitulée «Chapitre II Embankment, Explications et lignes directrices pour les tests de résistance au tremblement de terre de la rivière», émis par le Ministère japonais des terres, de l'infrastructure, des transports et du tourisme. Supporte l'analyse de la liquéfaction des sols qui prend en compte la déformation compressive du sol.

Supporte l'analyse de la liquéfaction des sols sur la base de l'édition de mars 2016 intitulée «Chapitre II Embankment, explications et lignes directrices pour les tests de résistance au tremblement de terre de la rivière»

L'analyse de la liquéfaction du sol basée sur l'édition de mars 2016 des «Lignes directrices pour les essais de résistance au tremblement de terre» établies par le Bureau de la gestion de l'eau et des catastrophes, Le ministère japonais des Terres, des Infrastructures, des Transports et du Tourisme est réalisable. Et "Montant de l'affaissement de la terre (analyse de déformation) causée par la compression en masse de la couche de liquéfaction" peut tous être affecté à chaque étape de l'analyse pour un analyse très approfondi   L'analyse de la déformation induite par un poids propre implique une analyse de la déformation avant un tremblement de terre (avant la liquéfaction) "et une analyse de déformation après un tremblement de terre (après la liquéfaction) Et ensuite prendre la différence des résultats de chaque analyse pour calculer la quantité d'affaissement de la terre causée par la liquéfaction. La quantité d'affaissement de la terre (analyse de déformation) causée par la compression en masse de la couche de liquéfaction est calculée séparément à l'analyse de déformation avant et après un tremblement de terre. En ajoutant la valeur de la quantité d'affaissement de la terre causée par la compression en masse de la couche de liquéfaction à la valeur de la quantité d'affaissement de la terre causée par la liquéfaction, le déplacement global du modèle d'intérêt peut être déterminé.   Fig. 1 Flux de travail de l'analyse de la déformation Fig. 2　Résultats montrant le facteur de sécurité pour la liquéfaction(FL) Fig. 3 Résultats montrant le montant de l'affaissement des terres

Analyse de la liquéfaction du sol qui tient compte de la consolidation due à la compression

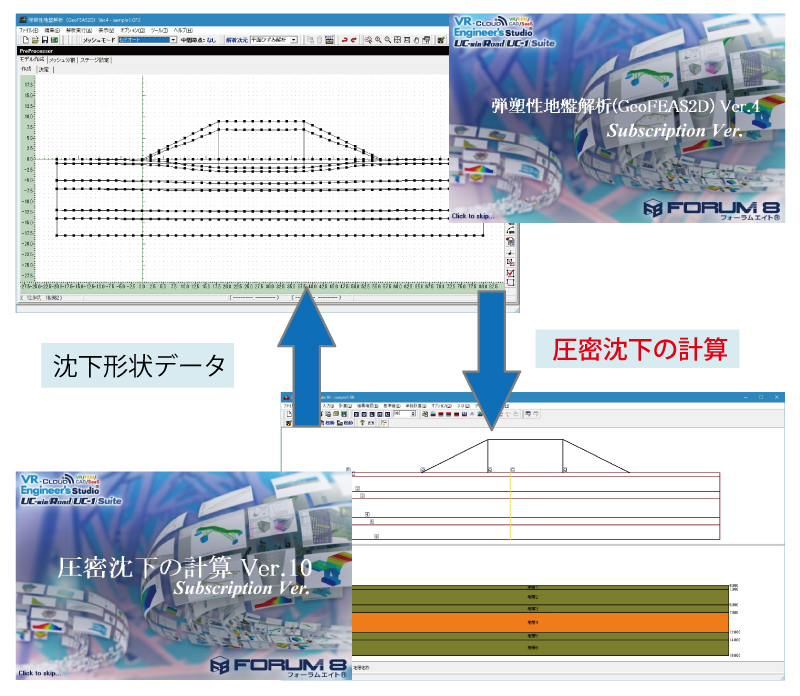

La nouvelle version améliorée de GeoFEAS2D peut être liée à "Calcul de règlement de consolidation",un autre produit populaire de la série UC-1, pour tenir compte de la consolidation en raison de la compression (règlement de consolidation et règlement immédiat) lors de l'analyse de la liquéfaction. Le programme de calcul de règlement de consolidation permet aux utilisateurs de mettre en place un scénario complet de règlement de consolidation par la création de la géométrie du sol et de l'affectation des couches de sol et de la charge verticale au calcul du décalage dû à la consolidation. Le modèle de sol créé avec sa géométrie du sol et ses couches de sol définies, et soumis à une charge vertielle pour le calcul du règlement de consolidation en utilisant le programme de calcul de règlement de consolidation, peut être importé à GeoFEAS2D pour une analyse transparente de la liquéfaction des sols. Fig. 4　Évaluation de l'influence de l'obstruction du soleil sur les sols du site Ce sont les nouvelles fonctionnalités qui seront introduites dans la nouvelle version de GeoFEAS2D. Nous continuerons à collecter les demandes des clients et à continuer de nous améliorer et de nous perfectionner.

(Up&Coming 2017 Edition du Printemps)
