Shade3D Ver.21.2新增了BIM/CIM模型的检查辅助工具，并且对应Mac系统的最新芯片。通过强化测量功能以提高设计检查的便利性，并扩展了导入导出的文件格式。此外，提高了操作效率和加强了相关规范对应，可以实现更丰富多彩的表现和稳定性。以下介绍主要的更新内容。

BIM/CIM设计检查工具（仅支持Professional）

日本国土交通省制定了BIM/CIM模型制作的标准指南文件。基于该指南发布了BIM/CIM模型标准，并且需要基于这些准则进行设计检查。

Shade3D BIM/CIM设计检查工具可以检查BIM/CIM模型中是否正确反映了设计条件和设计标准。

IFC文件输入输出概述

1. 输入IFC文件的3D模型数据、2D视图数据
2. 显示IFC数据构造的树形菜单、显示部件名称
3. 基于组、分类、图层、连接信息、部件的相关显示
4. 字符串、数值、逻辑值、外部文件名的属性信息编辑和输出
5. URI（file:/、http://）中指定的外部参考的关联和执行

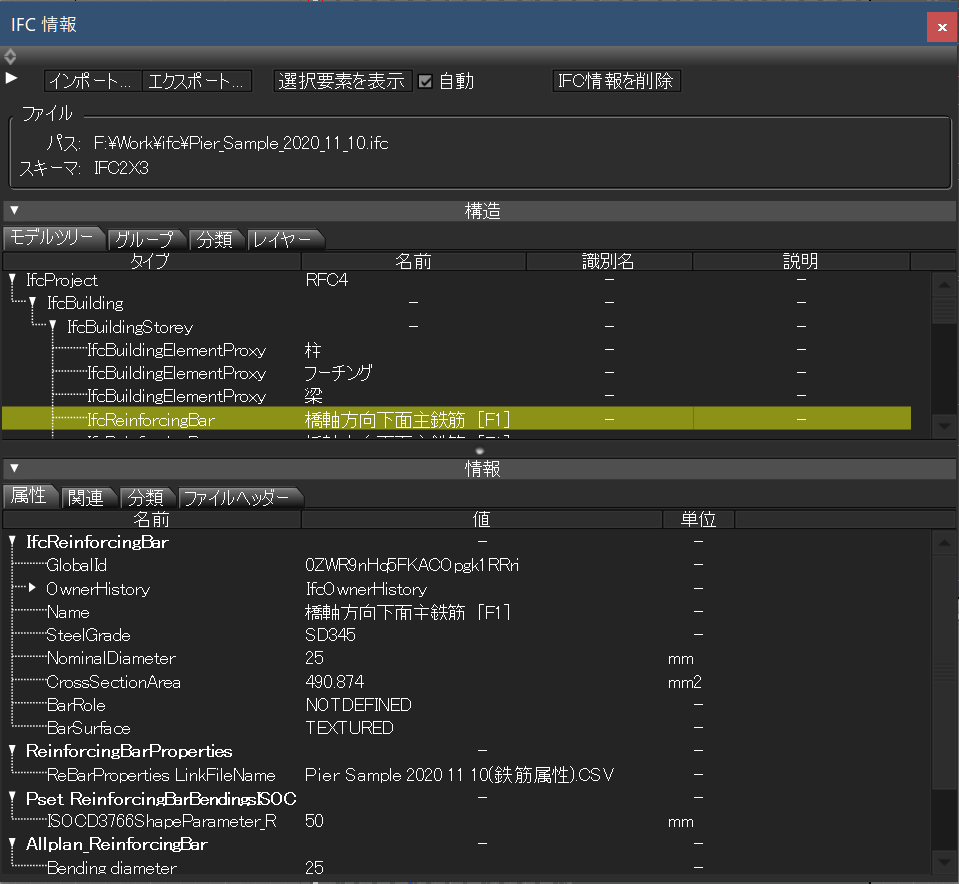

图1　IFC信息确认画面

BIM/CIM设计检查工具概要

1. BIM/CIM设计检查使用的工具和设计检查工作表的集成界面
2. 显示检查对象的设计排查表，记录每个项目的确认情况和确认结果
3. 可以执行任意点之间的测量、坐标确认、干扰检查、任意的剖面剪切和非连接边的检测
4. 执行设计检查工作表的文件保存、读取和打印
5. 检查项目的检索显示

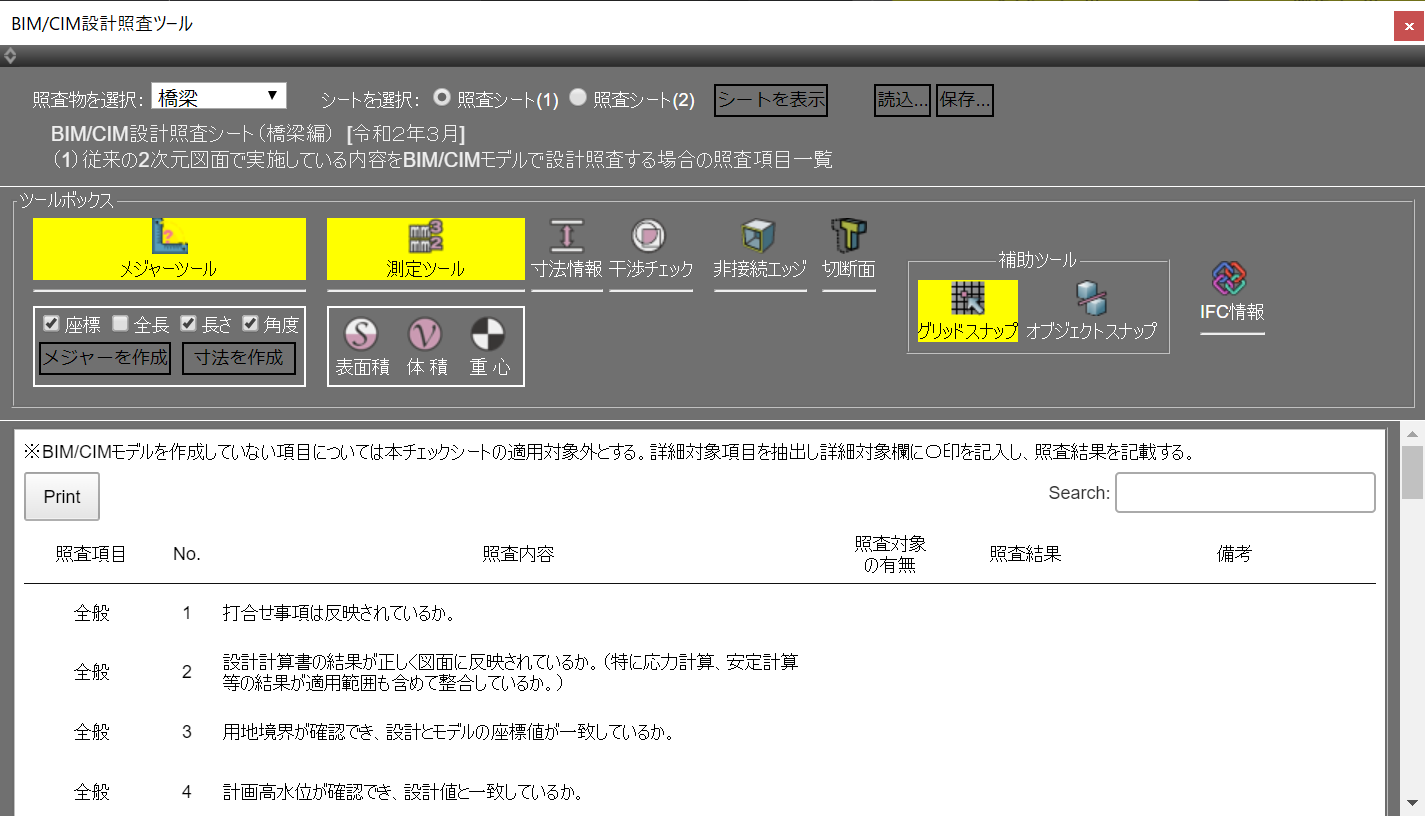

图2　BIM/CIM设计检查工具

IFC文件的模型数据、属性信息、BIM/CIM设计检查工作表的检查结果直接保存在同一场景文件中，便于集中管理。

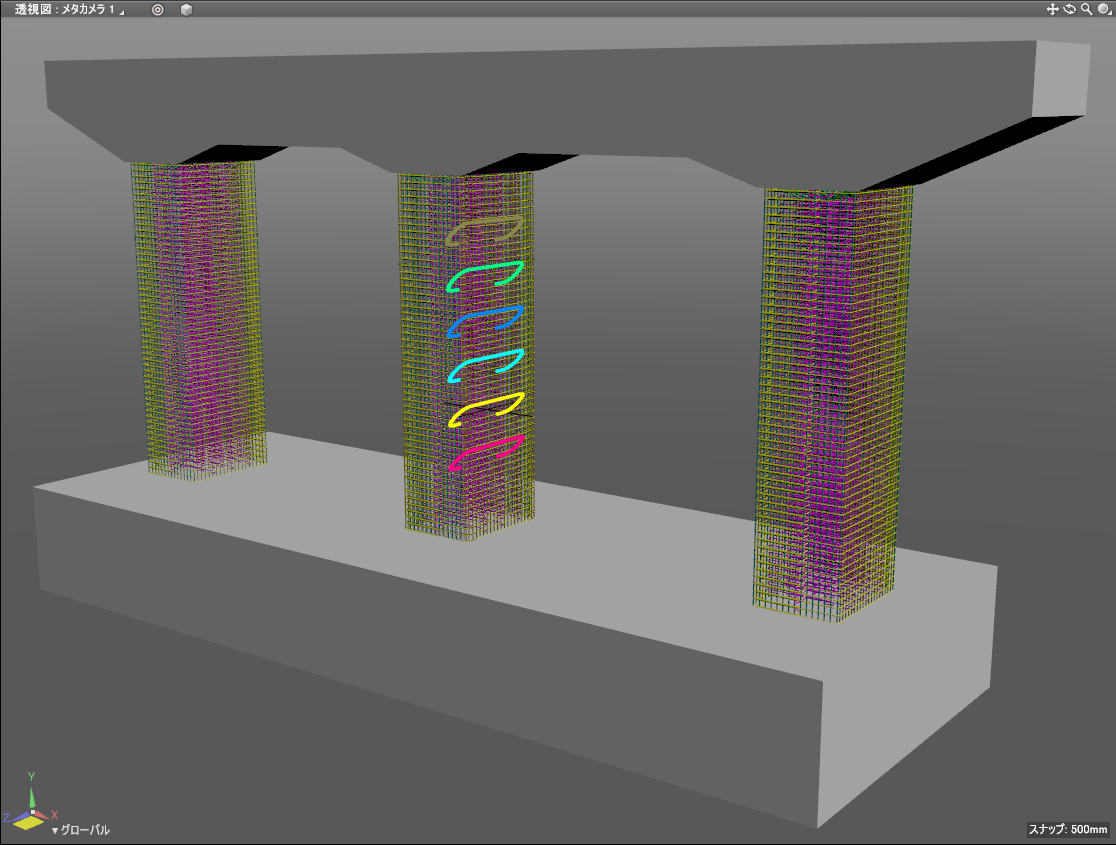

图3　利用检查工具检出桥墩配筋的干涉

支持Apple Silicon、Mac对应（仅支持macOS）

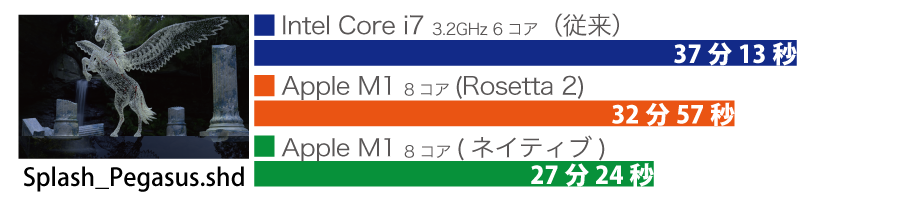

Apple在去年11月发售了搭载最新芯片Apple Silicon的Mac电脑。与通过虚拟化中间件进行控制相比，在整体性能方面得到了改善。特别是渲染速度提高了1.35倍以上，并且可以在不更改任何设置的情况下，使Mac发挥比以往更优越的性能。

通过[干涉]测定工具，支持NURBS以外的形状的检查

从来只支持NURBS surface的[干涉]测定工具，现在支持一般形状、自由曲面、扫描体、旋转体、多边形网格。如果是有厚度而没有孔的surface的话，对于从IFC文件导入的多边形网格等，也可以进行干涉检查。

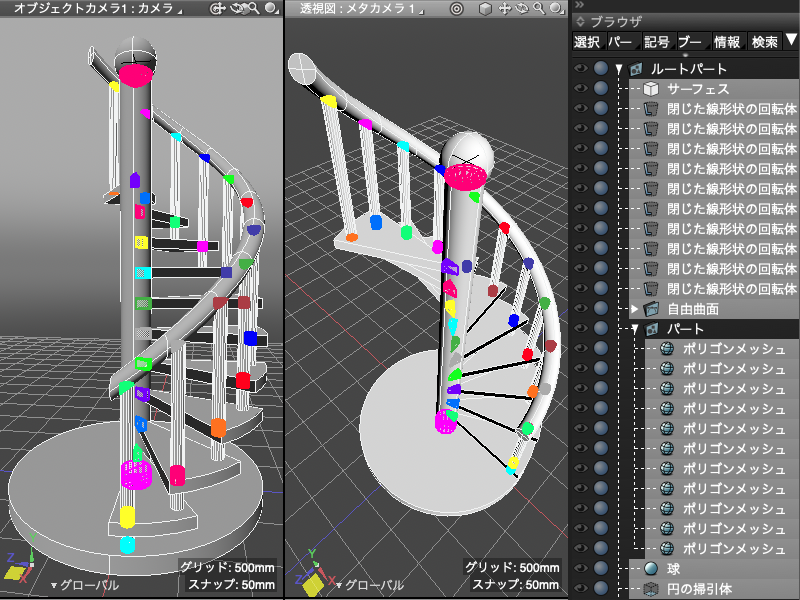

图4　利用[干渉]测量工具的形状检查
