「擁壁の設計・3D配筋」では、2次元図面（配筋図、加工図、鉄筋表）、3Dモデル（躯体、配筋）を生成する図面作成機能を備えています。この図面作成について、「主鉄筋曲げ長の算出根拠が知りたい」あるいは「断面変化の主鉄筋配置とならない」などの問い合わせを頂く事が多くあります。ここでは、主鉄筋曲げ長の算出の考え方、および、定尺鉄筋配置について紹介いたします。

「擁壁の設計・3D配筋」の主鉄筋曲げ長

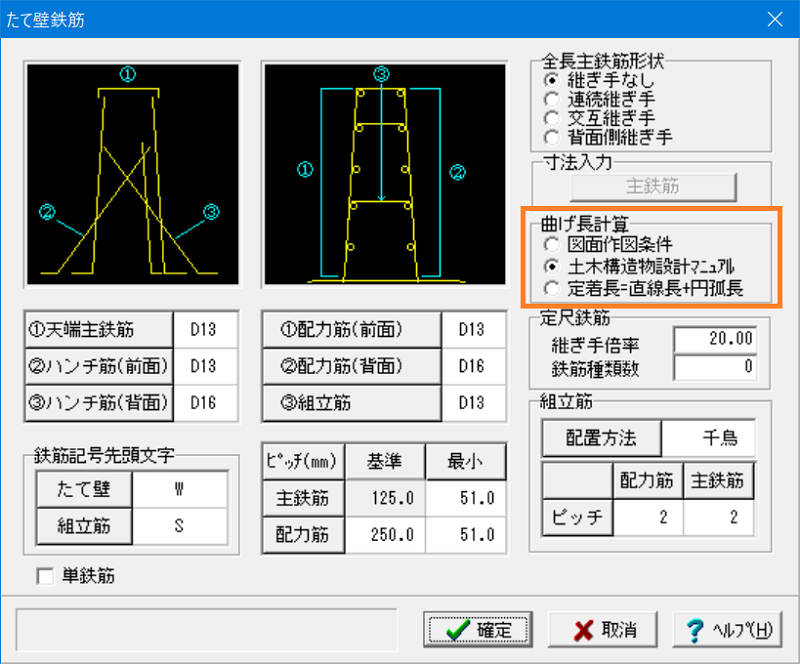

「図面作成-鉄筋-竪壁鉄筋」画面の「曲げ長計算」で設定します。

■曲げ長計算

鉄筋生成時の「主鉄筋の曲げ長（Lm）」は、道路橋示方書や土木構造物設計マニュアル（案）に関わる設計・施工の手引き（案）[ボックスカルバート・擁壁編]に記載された算出式で算出しています。目的とする計算方法を「図面作図条件」「土木構造物設計マニュアル」「定着長＝直線長＋円弧長」から選択してください。

1. 図面作図条件
   「基準値－図面作図条件－計算基準－鉄筋基準値－基準値2」画面の「主鉄筋曲げ長」の値を使用します。
   Lm=r＋12φ
   ※「道路橋示方書・同解説Ⅳ下部構造編」平成29年3月版194ページの鉄筋の直角フック長（曲げ半径＋12φ）で算出した値を初期値としています。
   ※たて壁主鉄筋に「定尺鉄筋」を使用する場合は、「2.土木構造物設計マニュアル」を使用します。

2. 土木構造物設計マニュアル
   土木構造物設計マニュアル案128ページの曲げ長算出式（底版内の鉄筋長［直線長合計］が定着長を確保する長さ）で算出します。
   Lm=nｘφ
   n={La-（t-d1-r）+r}/Φ……（nは整数、15以上）
   計算式の定着長（La）と曲げ半径（r）、t、d1は、以下を使用します。
   La……「定着長」　r……「主鉄筋曲げ半径」
   t……「底版厚」　d1……「底版かぶり」

3. 定着長=直線長+円孤長
   以下の曲げ長算出式（底版内の鉄筋長（直線長+円孤長）が定着長を確保する長さ）で算出します。
   Lm=La-（t-d1）+ΔL……ΔL=2ｘr-2ｘrｘπ/4（整数）
   計算式の定着長（La）と曲げ半径（r）、t、d1は、以下を使用します。
   La……「定着長」　r……「主鉄筋曲げ半径」
   t……「底版厚」　d1……「底版かぶり」

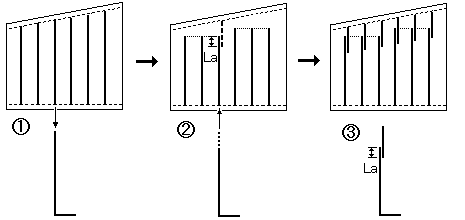

たて壁主鉄筋の定尺鉄筋配置

たて壁主鉄筋に「定尺鉄筋」を使用する場合、たて壁主鉄筋、たて壁天端主鉄筋は、以下で配置します。

1. たて壁主鉄筋の全長算出
   「底版下面かぶり位置」から「たて壁天端かぶり位置」までの寸法を算出し、その値に曲げ長を加え、全体の長さを求めます。

2. たて壁主鉄筋の「500mm」単位での丸め込み
   「たて壁天端」から「たて壁主鉄筋天端」の距離が500mm以下になるように端数を切り捨て、500mm単位に丸めます。

3. 継ぎ手を結ぶ鉄筋の寸法算出
   1、2で求めた「たて壁主鉄筋天端」と「たて壁天端」の距離が最も長い部分の寸法に、「定尺鉄筋の継ぎ手（La）」を加え、たて壁天端主鉄筋の寸法を求めます。たて壁天端主鉄筋は、この方法で算出した寸法の鉄筋のみで配筋します。

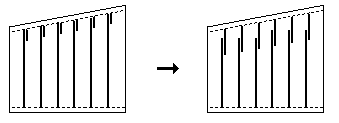

たて壁主鉄筋の定尺鉄筋配置と断面変化

たて壁主鉄筋の定尺鉄筋配置は、「土木構造物設計マニュアル案」に従った配置ですが、この「土木構造物設計マニュアル案」では、施工時の省力化のため、たて壁主鉄筋の断面変化はなくす事が推奨されています。 「擁壁の設計・3D配筋」の図面作成でもこの考え方に従い、たて壁主鉄筋に定尺鉄筋を使用した場合は、断面変化のない鉄筋配置としています。

その為、「擁壁の設計・3D配筋」の計算時に、たて壁主鉄筋に断面変化のある設計計算を行った場合でも、図面作成時には、断面変化のないたて壁主鉄筋を配筋します。　たて壁主鉄筋に断面変化のある配筋図を生成する場合には、たて壁主鉄筋に定尺鉄筋を使用しない設定とし、図面生成を行って下さい。
