Ver.21の改訂内容

「設計要領第二集　カルバート　建設編（令和元年7月）NEXCO」（以下、「設計要領R1」とします）ではボックスカルバートの耐震設計手順の一例として「応答震度法」での例が示されています。

本プログラムでは「設計要領R1」の計算手法への対応を段階的に行っていく予定としており、第一弾で「設計要領R1」で追加されたレベル2地震動の照査項目への対応、第二弾で「応答震度法」への対応を予定しています。

今回はその第一弾の対応として次の機能拡張を行いました。

・隅角部の照査

・中壁及び中柱の破壊形態の照査

・隅角部の層間変形角の照査

ここでは、その照査の概要を紹介します。

隅角部の照査

隅角部について、以下の照査方法を用いて耐震性の照査を行い、必要配筋量の照査を行います。

・隅角部が閉じる方向の場合

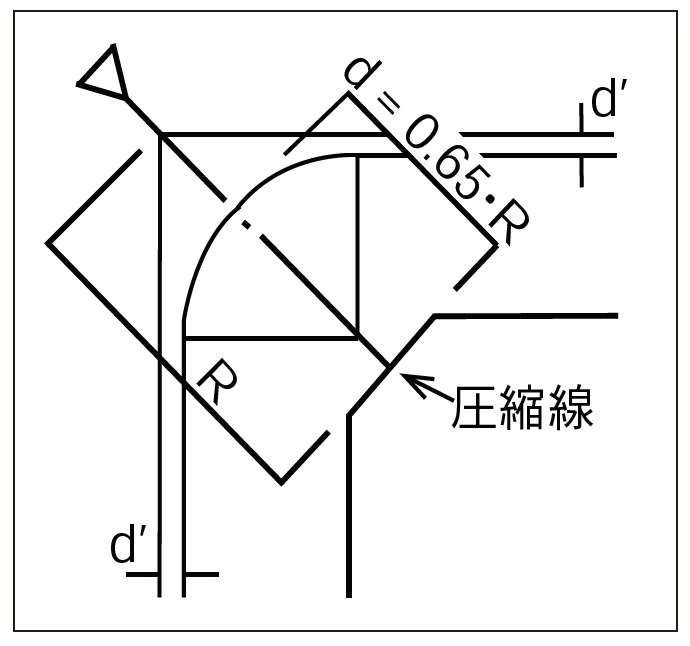

図1　照査断面

図1の断面に対して鉄筋コンクリートの断面計算を行います。

・隅角部が開く方向の場合

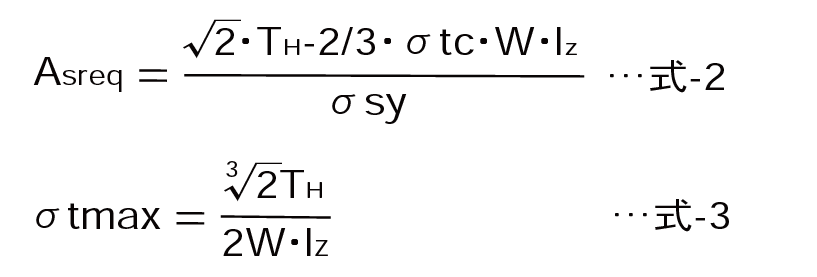

隅角部に作用する内側引張の曲げモーメントに対して式-1による照査を満足しない場合は、補強鉄筋を配置するものとして式-2により補強鉄筋量を算出します。

σtmax≦σbt 　　…”式-1”
ここに、
σtmax
式-3に規定する隅角部に発生する最大引張応力度（N／mm2）

σbt
コンクリートの曲げ引張強度（N／mm2）　（＝0.23σck2／3）
ここに、

図4　骨組みモデル

中壁及び中柱の破壊形態の照査

レベル2地震動に対して中壁および中柱については曲げ破壊型とします。曲げ破壊型とするには下式を満足する必要があり、この確認を行います。

Md／Mu＞Pd／Ps
ここに、Md：発生曲げモーメント
Mu：終局曲げモーメント
Pd：発生せん断力
Ps：せん断耐力（図3）

隅角部の層間変形角の照査

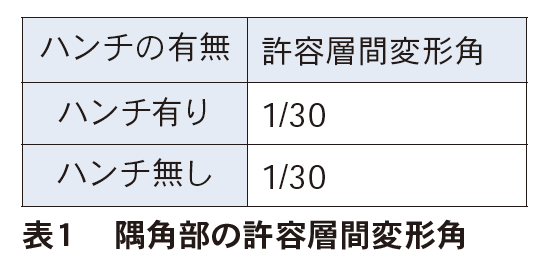

層間変形角の照査は、レベル2地震動に対して、図3で定義される隅角部の層間変形角が表1の許容変形角を超えないことを確認します。

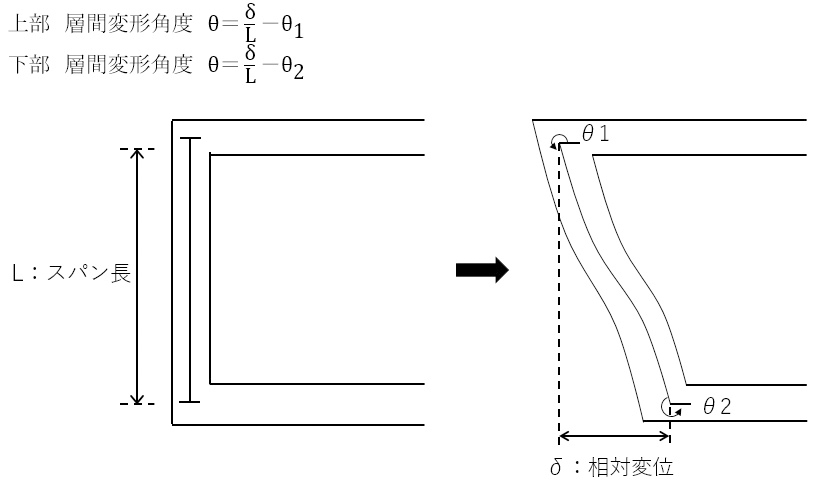

図3　層間変形角の定義（隅角部に隣接する側壁）
