对PC构件进行建模并给出单独获得的初始截面力时，输入由预应力引起的主力和次力的总和，并且加算其他的负重总和为任意输入。

为了验证这种输入方法，将其与不使用初始断面力的常规方法（通过预应力和恒载在顺序载荷的一个步骤中施加主力的方法）进行比较，并确认是否一致。

解析模型

将长度为30 m的简单梁分成10个部分。（图1）。各部件中配置PC钢材（有效预应力= 891.424N/mm2）（图2）。

图3和图4显示了Run设置。Run1（non）是传统方法。包含静负荷和预应力的组合负重在第一步加载。（图5）。Run2 (ISF) 是一个考虑恒载和初始断面力的Run。第一步骤负荷的是空的负重（零负载）。（图6）。

结果

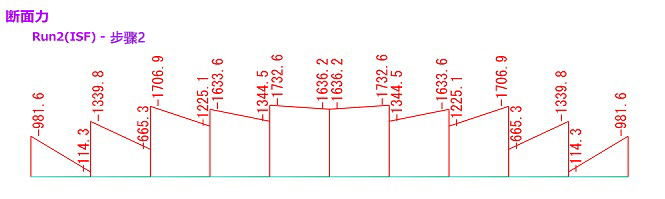

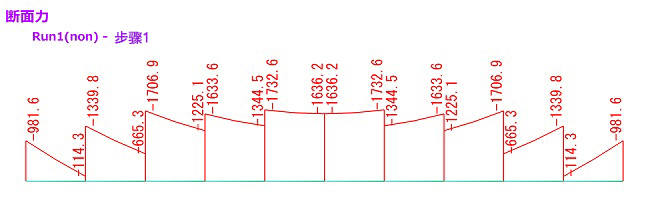

弯矩在初始断面力上几乎不存在（图7,8）。

考察

在对PC构件进行Ｍ－φ要素建模时，请按照以下步骤操作

１）将主要力、次要力和所有其他载荷设置为初始截面力（使用可选设置输入）

２）在断面上放置具有有效预应力的PC钢材

３）Ｍ－φ的特性，会从断面中自动生成

４）在Ｍ－φ要素设定画面中，将轴力设定设为“从初始状态设定”。

５）序列加载是来自步骤1的动态加载。

６）在初始设置屏幕上选中“在Run中使用初始截面力”。
