●UC-win/Road 3D배근 시뮬레이션 3차원 리얼타임 VR소프트웨어

●머릿말
 철근 콘크리트 구조물의 설계 단계에 있어서 배근 형상을 컴퓨터상에서 3차원 표시하는 [3차원 배근도 뷰어]를 아래에 소개합니다.
 3차원 배근도 뷰어는, OpenGL의 능력을 최대한으로 활용하여, 구조물의 구체안에 철근을 실제의 굵기로 수천~수만개를 표현하고, 컴퓨터상에서 간편하게 확인할 수 있는 기능을 갖춘 새로운 설계 지원 툴입니다. 철근을 실제의 지름으로 구조물안에 배치함으로써, 철근의 모자람이나 간섭등이 세부적으로 확인할 수 있기 때문에, 시공 단계에서의 문제점을 미연에 방지하는 것이 가능합니다.
 이용 장면으로써는, 종래의 2차원 도면만으로는 배근도 체크가 곤란하다고 생각되는 장면에 있어서, 3차원 배근도를 컴퓨터 화면상에 표시하여, 설계자가 간편하게 체크할 수 있는 설계 지원 툴입니다. 모든 철근(주철근, 용심 철근, 배력 철근, 조립 철근, 등등)을 표현하고, 제대로 배치되어 있는가, 제대로 시공할 수 있는가 아닌가의 검토에 이용 가능합니다.


●주된 기능과 특징
  • UC-1CAD 통합판 제품(도면 작성 기능 첨부 제품)으로부터 3차원 배근 정보를 받아, 구체 형상 및 배근 상태를 자동적으로 3차원 표시합니다.
  • 마우스 조작에 의한 확대・축소, 병행 이동, 회전 이동을 할 수 있습니다.
  • 임의 장소를 상세하게 확인하는 것이 가능합니다.
  • 특히, 협소부에 철근이 혼잡 집중하는 부분을 확대 표시하여, 설계 단계에 있어서 시공상의 문제점을 체크하는 것이 가능합니다.
  • 구체의 색채우기 표시, 텍스처 표시, 와이어 프레임 표시가 가능합니다.
  • 치수선, 좌표축의 표시가 가능합니다. 치수선 수치는 3D회전을 하여도 항상 정면을 향합니다.
  • 철근의 색설정이 가능하며, 주철근, 배력근, 조립근등을 채색하여, 식별 가능하게 하고 있습니다.
  • 표현 영역의 배경색을 변경 가능합니다.
  • 각종 설정 상황(철근의 색설정, 시점 위치・시야 방향, 화면의 확대 축소, 등등)을 저장하는 것이 가능하며, 차기 기동시에 이전 표시 상태에서 재현 가능합니다.
  • 철근의 휨부, 훅부등의 원호부에 대해서도, 3차원 표시하고 있습니다.

▲푸팅부의 배근(전체도) ▲테이퍼부의 배근   ▲푸팅부의 배근

▲철근의 휨부, 훅부의 개발


●OpenGL의 표현 능력
 3차원 배근도 뷰어를 개발하는데 있어서 주의를 요하는 점은, 철근을 실제의 굵기로 수천개~수만개 그릴 필요가 있기 때문에, 이 때의 퍼포먼스가 극단적으로 저하하는가 아닌가를 사전 체크할 필요가 있었습니다. 구체적으로는, OpenGL상에서 철근을 5만개 그려보고, 표현 시간이 문제가 되지 않는가, 확대・축소, 병행・회전 이동이 부드럽게 동작하는가 안하는가를 확인했습니다.


●포럼에이트 제품으로의 전개
 UC-1CAD 통합판 제품 시리즈(도면 작성 기능 첨부 제품)로의 도입을 순차적으로 예정하고 있으며, 예를 들면 [교각의 설계], [교대의 설계]등의 CAD통합판 제품에 3차원 배근도 뷰어가 편입됩니다.

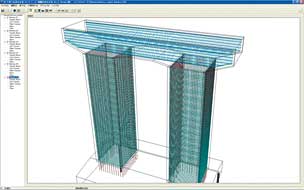

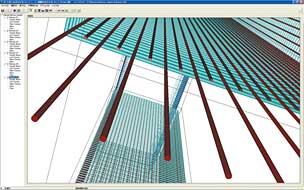

▲[RC하부공의 설계 계산] 배근뷰의 예


●종래의 기능 추가
 덮개 체크, 간섭 체크의 기능 추가를 검토합니다. 예를 들면, 체크의 결과, 소정의 빈 곳을 채우지 않은, 혹은 철근끼리 충돌하고 있는 곳을 적색 원으로 강조 표시하고, 문제 장소를 추출하는 기능을 예정합니다.
철근 이외의 PC시스관, 강판감싸기, 탄소섬유감싸기등의 재료에 대해서도 3차원 표시를 검토합니다.
 UC-win/Road에 있어서 3차원 배근도를 VR표현하고, 시공 단계 시뮬레이션의 활용을 검토합니다.


■UC-win/Road 3D배근도 뷰어 라이브러리 릴리스 예정일:2009년 6월말

(Up&Coming '09 한여름호 게재)
