●UC-win/Road for xpswmm 3차원 리얼타임 VR소프트웨어

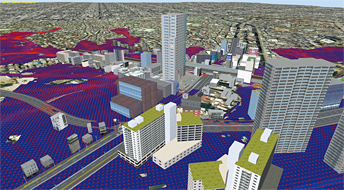

●머릿말 　UC-win/Road for xpswmm플러그인은, xpswmm에 의한 유출・범람 해석 결과를 UC-win/Road로 임포트하여, 범람류의 표현, 하수도망의 표현 및 관내 흐름의 표현을 하고, 시각력에 기초를 둔 시뮬레이션을 3차원 VR상에서 표현하는 플러그인 툴입니다. 　최근, 수해에 강한 안전한 거리 만들기로의 제안이 요구되고 있습니다. 여러가지 조건으로 시뮬레이션을 실시하고, 침수 지역, 침수 깊이, 침수 시간, 범람 유속등을 UC-win/Road의 3차원 VR상에서 비주얼로 표현함으로써, 침수 대책을 보다 효율적으로 검토할 수 있게 됩니다. ●주된 기능과 특징 범람류에 의한 침수 지역, 침수 깊이의 표현 [하수도로부터 일수]→[일수한 물에 의한 지표면 범람]→[범람류의 하수도로 되돌아가기]라고 한, 범람 발생부터 종식까지 일련의 수리 현상에 관해서, 시각력에 기초를 둔 침수 지역, 침수 깊이(수심을 색구분 표시)의 표현을 자동적으로 실시합니다. 범람류에 의한 유속 벡터의 표현 범람류의 유속・방향에 대해서, 시각력에 기초를 둔 벡터 표시가 가능합니다. 범람류의 흐름 모습을 보다 비주얼하게 확인할 수 있습니다. 하수도망의 표현 하수도관 및 맨홀로부터 되는 하수도망의 부설 상황을 3차원 VR상에서 표현 가능합니다. 관내 흐름의 표현 하수도망의 관내 흐름에 대해서, 시각력에 기초를 둔 관내 수면의 상승・하강, 유속 벡터를 표현 가능합니다. ●xpswmm툴바 　xpswmm툴바는, xpswmm해석 결과를 UC-win/Road로 임포트하여, 범람류의 표현, 하수도망 및 관내 흐름의 표현, 시각력에 기초를 둔 시뮬레이션을 실행・제어하기 위한 툴바입니다. 플레이 버튼에 의해, 임의의 시작 시각부터 종료 시각까지의 각 스텝마다의 해석 결과를 연속하여 애니메이션 표시할 수 있습니다. 포즈 버튼에 의해, 1스텝마다 전진 표시 또는 후퇴 표시가 가능하며, 예를 들면, 어느 시각 부근의 범람 해석 결과에 대해서, 보다 상세하게 조사・검토하는 것이 가능합니다. ●xpswmm데이터 임포트 　xpswmm데이터 임포트는, 표면 흐름의 가져오기, 하수도망의 가져오기, 관내 흐름의 가져오기, xpswmm과 UC-win/Road간의 좌표 조정(양쪽의 좌표 위치 맞춤)을 실시합니다. 좌표 조정에서는, xpswmm지형 데이터의 수평방향의 좌표(해석 메쉬의 수평방향의 좌표)값을 UC-win/Road의 동서방향의 어느 좌표 위치로 이동할 것인가, 혹은 UC-win/Road의 남북방향의 어느 좌표 위치로 이동할 것인가를 설정합니다. ▲xpswmm데이터 임포트 화면 ●범람류 표현 옵션 　범람류 표현 옵션은, 범람 수면의 표현, 해석 메쉬의 표현, 범람 유속 벡터의 표현, 범람 시각의 표시, 침수 깊이의 색설정을 하는 표현 옵션입니다. 시뮬레이션의 상황에 따라서, 유속 벡터의 파라미터 변경, 침수 깊이의 색분포의 변경, 기타 파라미터 변경이 가능하며, 여기서 설정한 파라미터를 저장／가져오기가 가능합니다. ▲범람류 표현 옵션 화면 ●하수도망 표현 옵션 　하수도망 표현 옵션은, 맨홀의 표현, 하수도관의 표현, 관내 흐름의 표현, 관내 유속 벡터의 표현을 하는 표현 옵션입니다. 맨홀명, 하수도관명의 표시／비표시가 가능. 하수도망은 지하에 구축되어 있기 때문에, 3차원 VR상에서 지중부터 부감하면 지상의 모습(도로, 건물등의 토지 이용 상황)이 알기 어렵게 됩니다. 거기서, 본 플러그인에서는, 하수도망 전체를 표고 오프셋하는 것이 가능하며, 예를 들면, 지표면보다 상공으로 끌어 올려서, 주변의 토지 이용 상황과 대조하여, 하수도망의 타당성을 조사・검토할 때에 이용 가능합니다. 　시뮬레이션의 상황에 따라서, 관내 흐름 파라미터의 변경, 유속 벡터의 파라미터 변경, 기타 파라미터 변경이 가능하며, 여기서 설정한 파라미터를 저장／가져오기가 가능합니다. ▲하수도망 표현 옵션 화면 ●데이터 연계 사례 ▲범람류와 침수 깊이 ▲범람류 유속 벡터 ▲하수도망과 관내 흐름 ▲하수도망의 표고 변경 표시 ▲나까메구로 지구 침수 해석 VR샘플 사례

xpswmm세미나 　●일시 ： 2009년 10월 22일(목) 9：30~16：30　　　●참가비 ： \15,000 (１인・세금 포함 \15,750) 　●본 회장 ： 포럼에이트 동경 본사 GT타워 세미나룸　TV회의 시스템으로 동경・오사카・나고야・후쿠오카에서 동시 개최 ■UC-win/Road for xpswmm 릴리스 예정일：2009년 9월말

(Up&Coming '09 가을호 게재)
