路側式や片持ち式の道路標識柱の設計計算プログラム

道路標識柱の設計計算 Ver.4

初版リリース:2015.03.30/最新Ver.リリース:2022.01.31

¥176,000(税抜¥160,000)

プログラム概要

『道路標識ハンドブック 2019年度版(一般財団法人 全国道路標識・標示業協会)』もしくは 『道路標識構造便覧 令和2年6月(公益社団法人 日本道路協会)』に準拠し、道路標識柱の設計計算を行うプログラムです。ハンドブックまたは便覧どちらに準拠するのかを選択し、それに記されている照査内容に基づき、柱や基礎の検討を行います。

▲メイン画面

▲メイン画面(T型)

▲メイン画面(F型)

関連情報

◆新製品情報
道路標識柱の設計計算 Ver.4(Up&Coming '22 新年号掲載)NEW

Ver.4.0.0 改訂内容<2022年 1月 31日リリース>

  • 道路標識構造便覧 令和2年6月に対応
  • 道路標識ハンドブック2019年度版に対応

プログラムの機能と特長

対応形式

  • 柱は、路側式の「単柱型」と「複柱型」、片持ち式の「F型」・「逆L型」・「T型」、門型式の「鋼管トラス構造」に対応。
  • 単柱型の標識では、一般的な案内標識や規制・指示標識の形式である「円形」 「長方形・正方形」「三角形・逆三角形」「ひし形」「五角形」に対応。
  • 単柱型の場合、標識の中心線の支柱からのずれを考慮した検討可能。
  • 片持ち式(逆L型、F型、T型)の支柱部に対して、添架式標識を複数設置可能とし、この場合の設計計算に対応。
    添架式標識は、円形・四角形・ひし形・三角形・逆三角形・五角形のいずれかを選択可能。
  • T型の場合、梁材が2本の場合だけでなく、1本の場合にも対応し、左右の標示板の大きさが異なる非対称な形式にも対応。
  • 複柱型の場合、左右で支柱の長さが異なる場合の検討可能。
  • 基礎部については、「土柱埋込式(根かせあり/なし)」「ケーソン式」「直接基礎」 「杭基礎(2本杭)」に対応。
  • 土被り厚を考慮した計算に対応(直接基礎・杭基礎)。
基礎タイプ
土中埋込式 ケーソン基礎 直接基礎 杭基礎
柱タイプ 路側式 単柱型 - -
複柱型 - -
片持ち式 F
L
T
門型式 鋼管トラス構造 - -

▲柱と基礎の対応

【単柱型】
標識が中心線からずれて設置されている場合にも対応
【複柱型】
左右で柱の長さが異なる場合にも対応
【F型】 【逆L型】 【T型】
梁の本数が1本の場合、また左右で
標示版の大きさが異なる場合にも対応

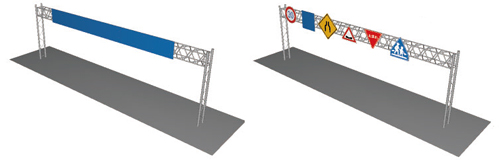

 【鋼管トラス構造】


▲添架式標識の設定

▲メイン画面表示

▲土被り厚を考慮した計算

照査内容

  • 梁部、柱部、柱と梁の継手部、開口部、柱脚部、基礎の照査に対応。
  • 基本的にはハンドブック内で示されている風時の照査をサポート。梁部と柱部の照査以外は省略も可能。
  • 直接基礎のフーチング照査に対応。

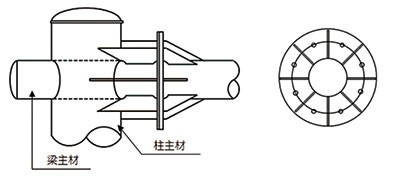

▲柱と梁の継手部

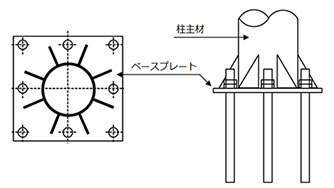

▲柱脚部

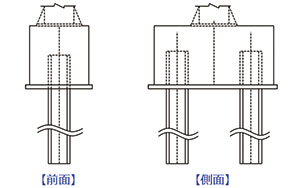

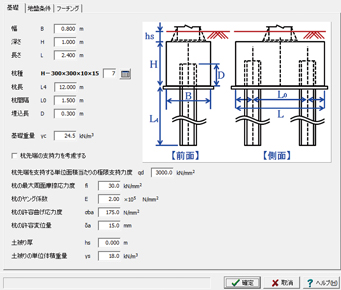

▲杭基礎

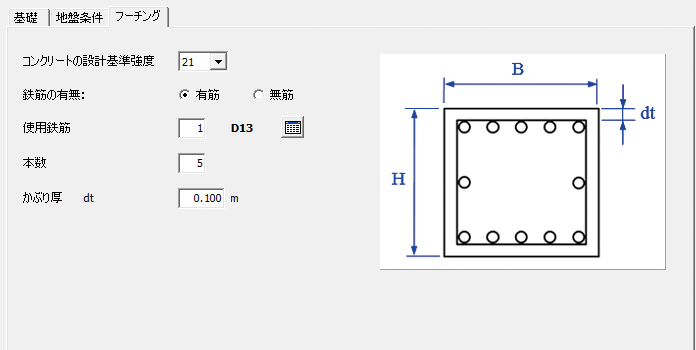

▲直接基礎の入力画面

結果確認・計算書出力

計算後は判定(OK, NG)を含めた総括表の結果を確認することができます。 また、設計条件や計算結果について、印刷プレビューおよび印刷が可能です。

適用基準及び参考文献

適用基準
道路橋示方書 道路橋示方書・同解説 IV下部構造編 平成24年3月、社団法人 日本道路協会
設計基準 道路標識ハンドブック 2012年度版、一般社団法人 全国道路標識・標示業協会
道路標識ハンドブック 2019年度版、一般社団法人 全国道路標識・標示業協会
道路標識構造便覧 令和2年6月、公益社団法人 日本道路協会

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名

価格

道路標識柱の設計計算 Ver.4 ¥176,000(税抜¥160,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名

価格

道路標識柱の設計計算 Ver.4 ¥70,400(税抜¥64,000)


>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
道路標識柱の設計計算 Ver.4 サブスクリプション 無償 ¥70,400(税抜¥64,000)
道路標識柱の設計計算 Ver.4 サブスクリプションフローティング ¥98,560(税抜¥89,600)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
道路標識柱の設計計算 Ver.4 ¥79,200 ¥93,280 ¥114,400

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
道路標識柱の設計計算 Ver.4 ¥132,000 ¥156,640 ¥193,600

アカデミー価格


教育機関の関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
道路標識柱の設計計算 Ver.4 ¥140,800(税抜¥128,000)

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

道路標識柱の設計計算 Ver.4
バージョン リリース日 バージョンアップ内容
4.0.0 22/01/31
  1. 道路標識構造便覧 令和2年6月に対応
  2. 道路標識ハンドブック2019年度版に対応

動作環境


動作環境

OS Windows 10 / 11 等の32bit Windows環境を有するOS
CPU OSのシステム要件を満たし、問題なく動作する環境
必要メモリ(OSも含む) OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 約1GB以上必要(インストール時及び実行時含む)
ディスプレイ(画面解像度) 1024×768以上
入力データ拡張子 F4B

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲メイン画面(T型)

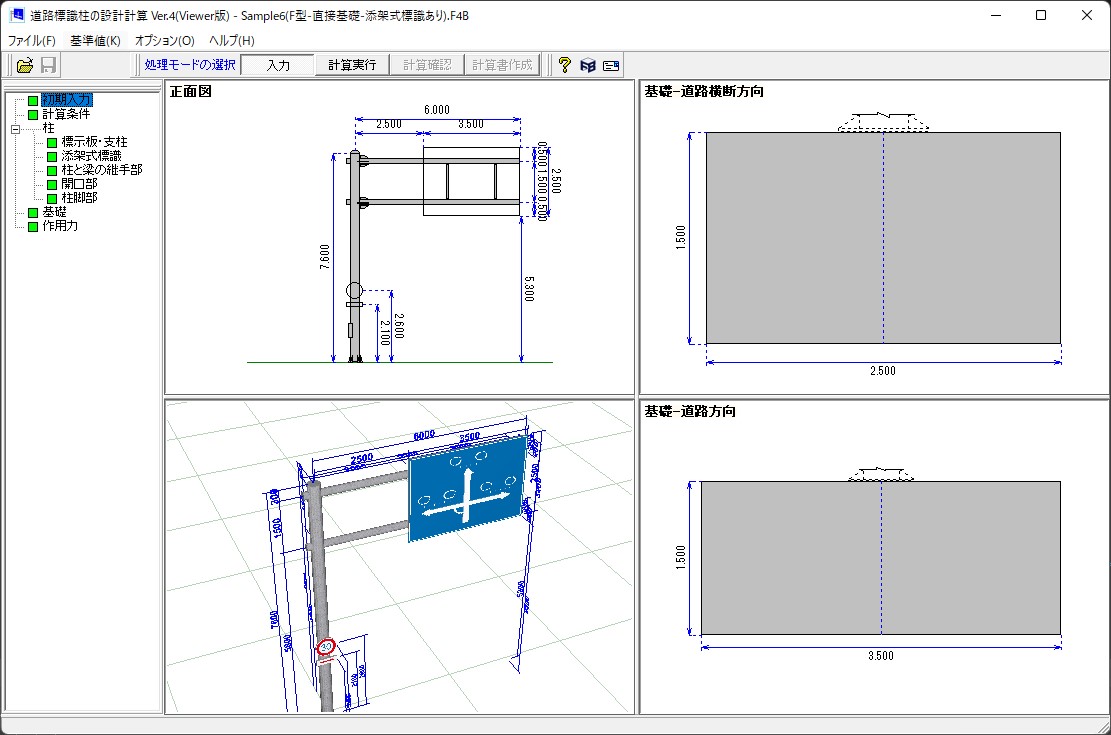

▲メイン画面(F型)

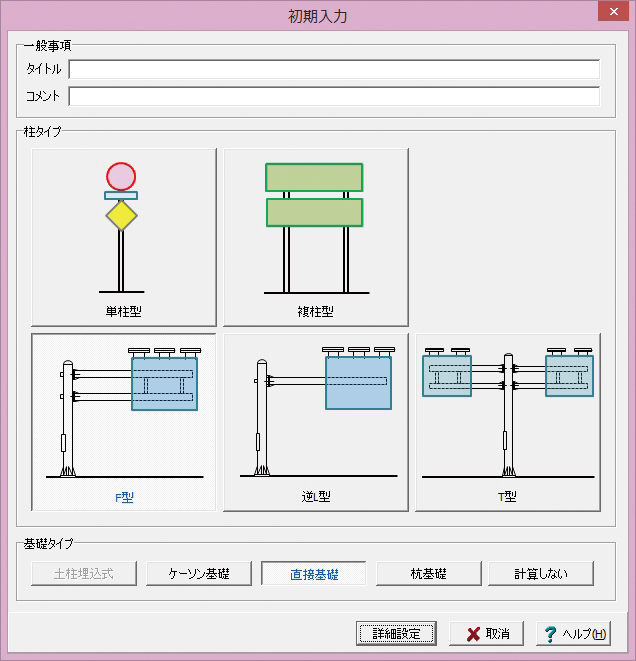

▲初期入力画面

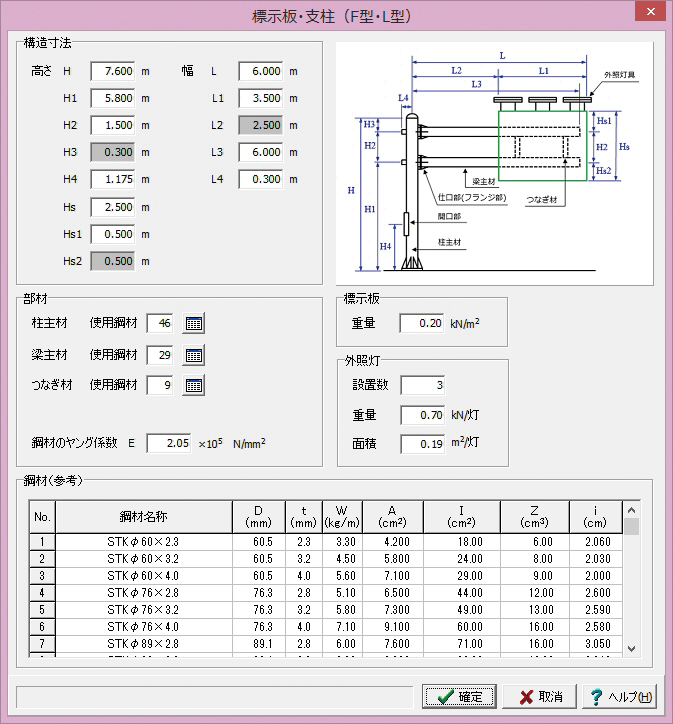

▲形状入力画面

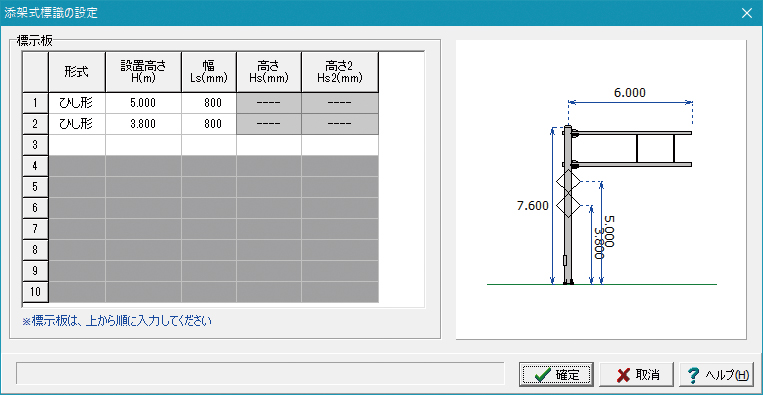

▲添架式標識の設定

▲メイン画面表示

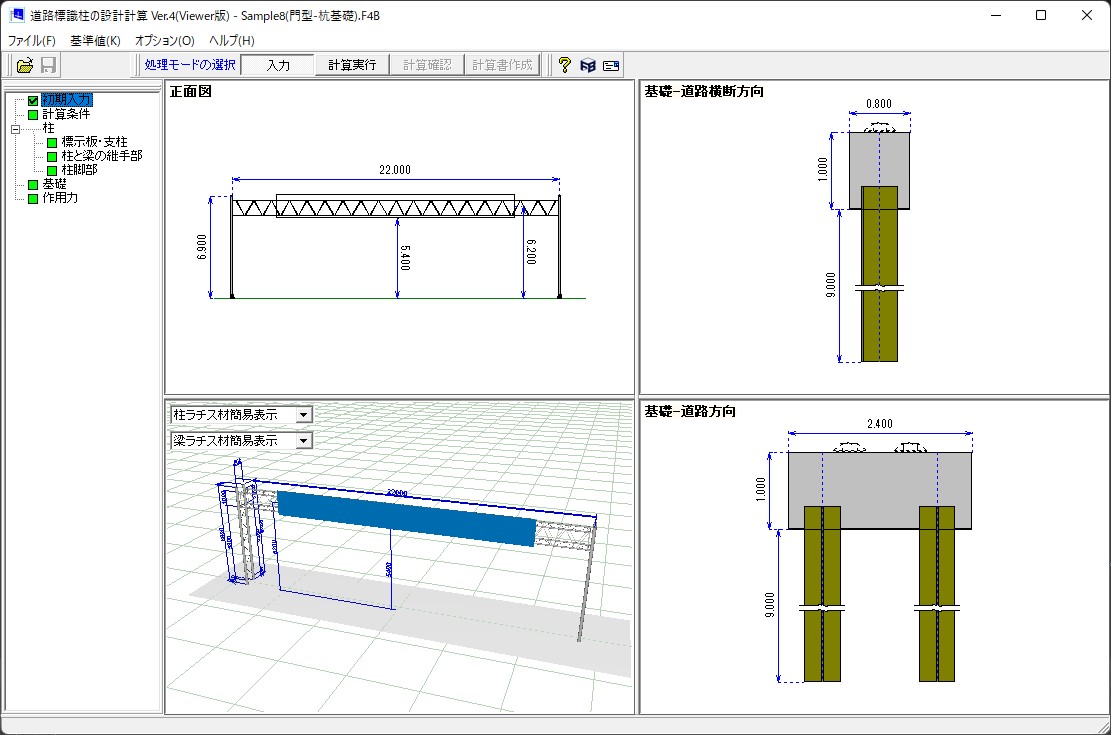

▲土被り厚を考慮した計算

▲直接基礎の入力画面

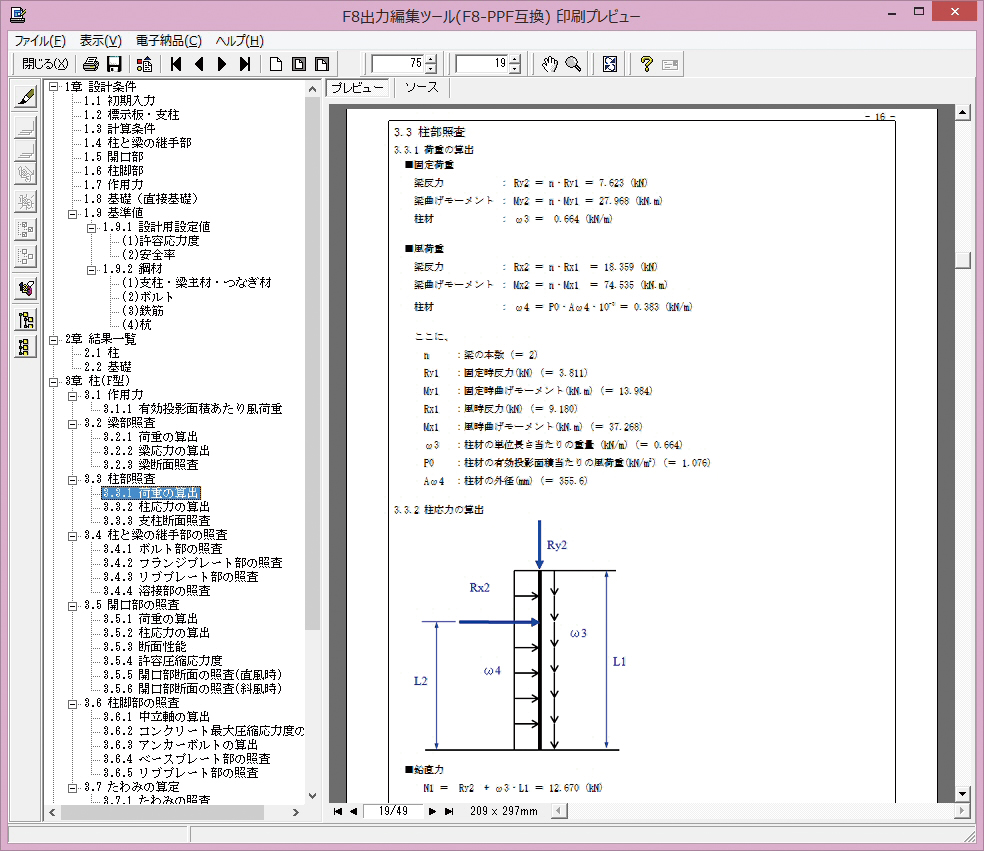

▲印刷プレビュー
