Comment empêcher le code manquant de l'élément de ressort non linéaire

Nous avons introduit la procédure de décomposition d'un élément de maillage composé de plusieurs primitives en plusieurs éléments de maillage dans des rubriques de support dans Up®Coming No.112 (édition 2016 du Nouvel An), mais c'était une opération plutôt compliquée. Avec l'ajout des nouvelles fonctions, il est maintenant facile de démonter des éléments de maillage. Nous allons expliquer la procédure ici. Figure 1 Elément maillé composé de 30 primitives


Décomposition d'éléments de maillage

Supposons que nous ayons un élément de maillage semi-circulaire comme le montre la figure 1.

Click to enlarge the image.

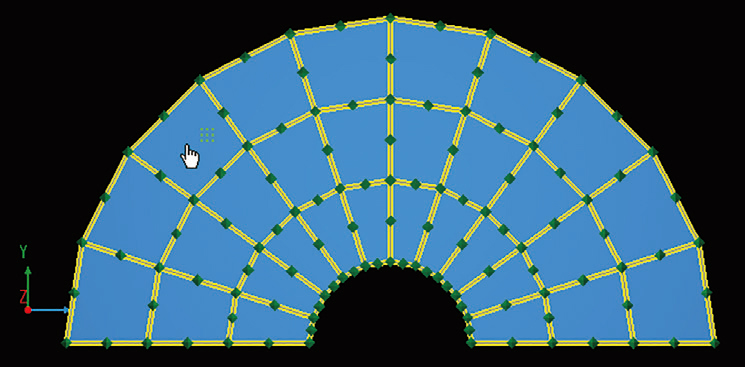

Figure 1 Elément maillé composé de 30 primitives
  1. Go to Navigation "Nodes & Elements | Plate Elements | Plate Elements".
  2. Double-cliquez sur l'élément de maillage ou cliquez sur l'élément de maillage et cliquez sur le bouton "Cliquez sur le nouvel éditeur" (Figure 2).
  3. Sélectionnez toutes les primitives dans la table du bas de l'écran de détail affiché de l'élément de maillage. Pour ce faire, maintenez la touche Maj enfoncée et appuyez sur la touche fléchée vers le bas (↓). Sinon, appuyez sur Ctrl + A pour tout sélectionner (Figure 3).

    Click to enlarge the image. Click to enlarge the image.

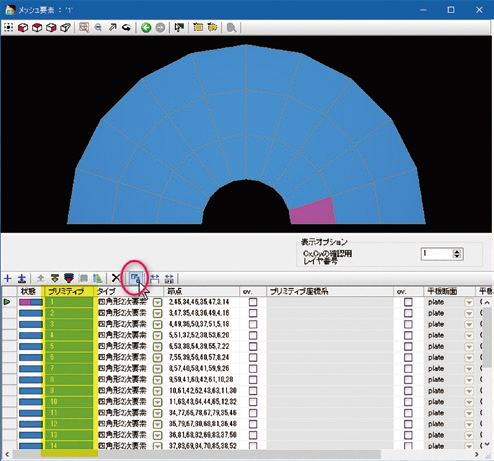

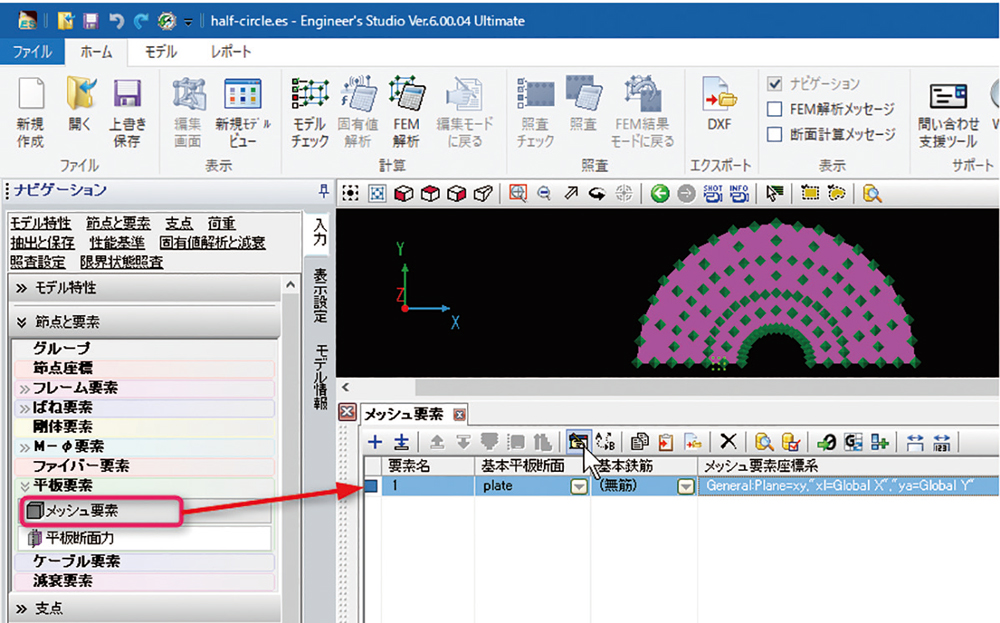

    Figure 2 Liste des éléments de maillage (avant le démontage) Figure 3 Écran de modification de l'élément de maillage

  1. Appuyez sur le bouton "Déplacer la primitive".
  2. Sélectionnez "Diviser" (Figure 4).
  3. Cliquez sur OK.
  4. Assurez-vous que de nombreux éléments de maillage sont créés dans la navigation "Nœuds et éléments - Eléments de plaque - Eléments de plaque" (Figure 5).
  5. La figure 6 montre la décomposition en plusieurs éléments de maillage.
Click to enlarge the image.

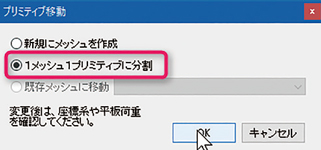

Figure 4 Sélectionnez la division
Click to enlarge the image. Click to enlarge the image.

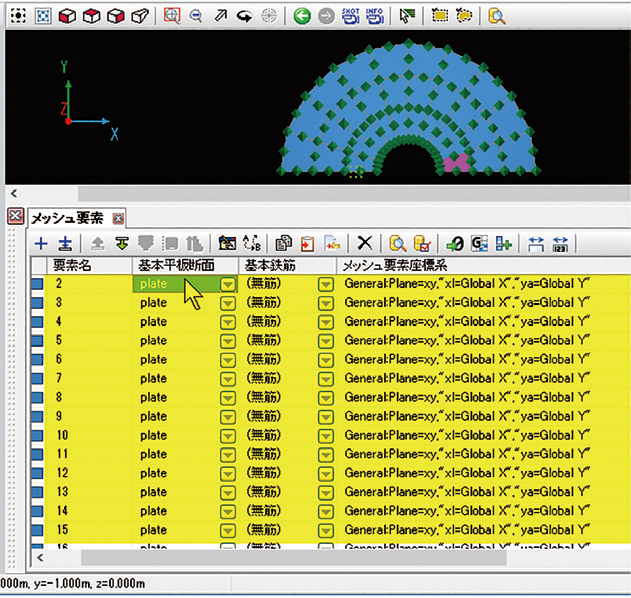

Figure 5 Liste des éléments de maillage
(après le démontage)

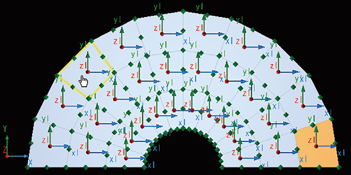

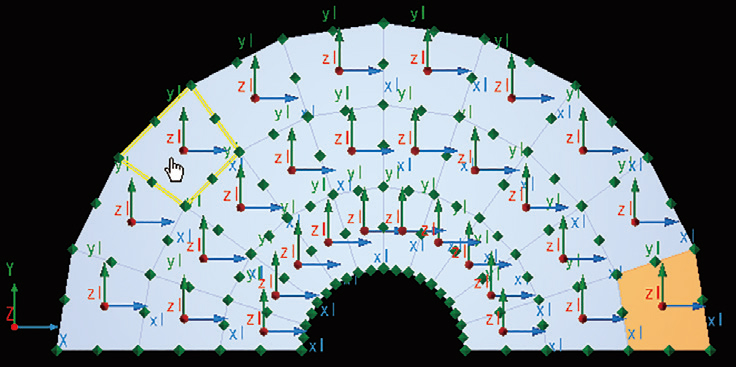

Figure 6 Chaque élément de maillage et
système de coordonnées de l'élément après la décomposition

<Supplément>
Il est important de vérifier le système de coordonnées de l'élément de maillage lorsque plusieurs éléments de maillage sont générés en décomposant un élément de maillage. Si elle est dans une orientation inattendue, vous pouvez copier le contenu de cette cellule et la coller dans une autre cellule (partie jaune sur la figure 7) après avoir défini le système de coordonnées d'un élément de maillage (la partie de cadre rouge de la figure 7). Comme le montre la figure 8, si plusieurs cellules sont sélectionnées et collées, elles seront réfléchies immédiatement.

Click to enlarge the image. Click to enlarge the image.

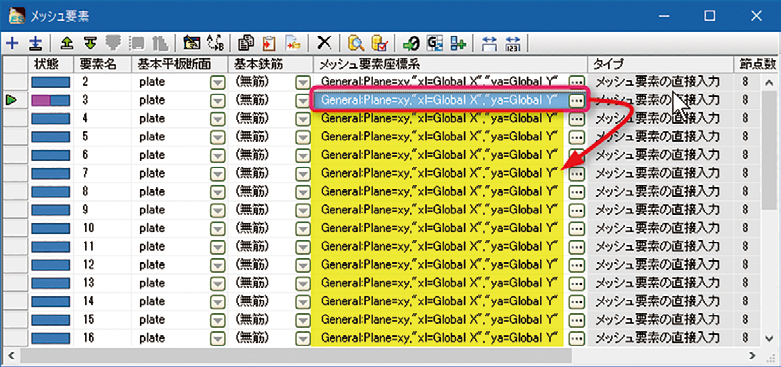

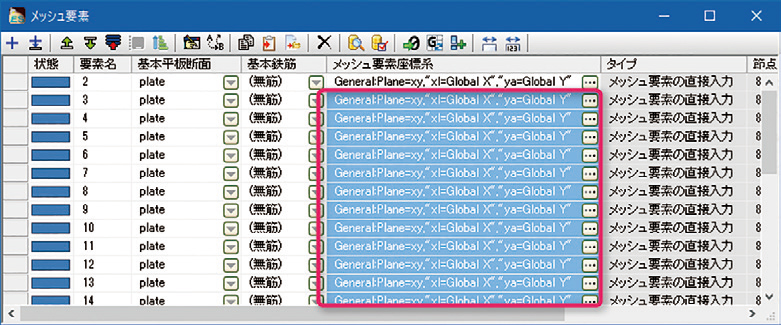

Figure 7 Copier le système de coordonnées de l'élément de maillage Figure 8 Coller plusieurs éléments de maillage
systèmes de coordonnées simultanément
