在UC-win/Road Ver.14最新版本中拓展了模拟功能和连接功能。下面详细介绍主要拓展功能。
 360度视频生成
14版本对应UC-win/Road360度动画输出。可以生成3D视频,因此可以使用VR头戴显示器体验生成的VR环境。(图1)。
 Shader自定义功能
可以自定义UC-win/Road渲染过程。根据影像中渲染的对象属性,可以改变最终像色的颜色。像素颜色处理可以通过OpenGL Shader语言GLSL进行自定义。使用例为通过对象分割进行空间分析,或用于深度学习和创建验证数据(图2)。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
图1 360度视频文件
図2 对象分割
 VISSIM连接
以往的UC-win/Road可以使用微型模拟播放器,读取PTV公司的交通分析工具VISSIM的动画文件(*ani.txt),并将其可视化。而在新版本中,在进行模拟时将UC-win/Road的驾驶车辆信息实时传送至VISSIM,在VISSIM上计算后,结合周围车辆的计算结果后同时反映在U-win/Road。因此驾驶车辆的状态实时反映在VISSIM。可以更加真实的将VISSIM的计算结果3D可视化。
UC-win/Road从版本11对应VISSIM,但上述功能与微型模拟播放器分开提供。

连接要素
使用VISSIM提供的API进行连接,断开,发送数据,获取计算结果。
 ・運転車両(位置、速度)
 ・周辺車両(位置、速度)
 ・交通信号

模拟的流程
当UC-win/Road和VISSIM的车辆信息或信号相连开始模拟时,车辆信息从UC-win/Road发送到VISSIM,
并且由VISSIM计算的结果反映到UC-win/Road。

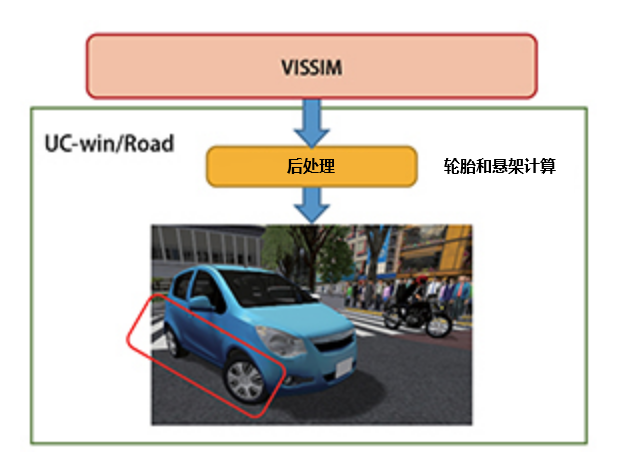

另外,利用UC-win/Road车辆运动模型,在VISSIM仿真数据后处理中考虑车辆悬架运动,转弯平稳性,轮胎转动,道路纵坡,提高模拟的真实度。

图3 模拟连接图 图4 通过后处理反应车辆悬架
(Up&Coming '19 春季刊载)
