建築環境的避難模型/海洋環境的避難模型/火災建模的SMART CFD系統

buildingEXODUS/SMARTFIRE

初版發佈:2006.11.29/最新Ver.發佈 :2014.02.04

building EXODUS
價格請洽業務專員
maritime EXODUS
價格請洽業務專員
SMARTFIRE
價格請洽業務專員

相關產品
UC-win/Road
UC-win/Road EXODUS 外掛

building EXODUS 程式概要

buildingEXODUS不僅是建立避險模型,同時還是對緊急時·平時的人流移動·行為進行評估的電腦實驗室。
透過在英國格林威治大學進行的先端研究,由火災安全工程學團隊(FSEG)開發的buildingEXODUS,可以對人與人、人與火災、人與結構物體的相互作用進行模擬。在此模型中,可以追蹤受到熱量、煙霧、有毒氣體等影響從室內向外避險每個人的運動軌跡。

■ 使用了buildingEXODUS的著名專案
  • 杜塞爾多夫機場再開發
  • Golden·Pyramid·Plaza·Egypt
  • 第二大道地鐵擴建(紐約)
  • 舊金山地鐵
  • 倫敦千禧穹頂
  • 雪梨奧林匹克競技場

maritime EXODUS 程式概要

maritimeEXODUS不僅是建造避險模型,同時還是對緊急時·平時的乘客與船員的運動·行為進行評估的電腦實驗室。 透過在英國格林威治大學進行的先導性研究由火災安全工程學團隊(FSEG)開發的maritimeEXODUS,可以對人與人、人與火災、人與結構物體的相互作用進行模擬。在此模型中,可在指定位置集合人員,對依序離船各個乘客的行進路線進行追蹤。maritimeEXODUS想定受到火災影響的乘客,對乘客在受到熱量、煙霧、有毒氣體環境中能否擺脫影響做出預測。此外,對在巡航速度下船體發生的傾斜俯仰進行評估,對沉沒階段進行模擬。

■可使用maritimeEXODUS 進行分析的案件
・ 事故分析   ・ 巡遊船   ・ 滾裝渡輪  ・ 觀光船  ・ 海軍艦艇
・ 海上設施   ・ HSC     ・ FPSO(浮式生產儲油卸油裝置)

SMARTFIRE 程式概要

SMARTFIRE是英國格林威治大學的火災安全工程學團隊(FSEG)開發的高水平計算流體動力學(CFD)的火災模擬環境。與其它的火災模擬CFD軟體不同,SMARTFIRE是作為被應用於火災工程學的火災模擬工具,基於FSEG的20年以上的CFD火災建模經驗開發的。
為火災工程學者提供可進行高速火災模擬分析的機上火災實驗室,使火災工程學者可以不受CFD或軟體問題的干擾集中精力進行設計,擁有問題設定或簡易高效的避險·分析設計等眾多獨特的功能。

▲SMARTFIRE視覺化環境

▲應用了EXODUS的客船火災·避險分析

▲應用了EXODUS的客船火災·避險分析

相關資訊

相關資訊

◆作為「東京消防廳認定避難算定方法」認定根據避險分析EXODUS的估算方法。
有關根據避險分析EXODUS進行的避險估算方法
◆海外合作資訊
英國格林威治大學,FSEG(FireSaftyEngineeringGroup)
與英國格林威治大學,FSEG(FireSaftyEngineeringGroup)締結了EXODUS及SMARTFIRE的銷售、支援相關的合同。
◆演示影片
  • buiding EXODUS分析模型影片('14.01.28上傳)
    buildingEXODUSVer.6新功能「電梯模型」 YouTube 採訪錄像
  • UC-win/Road for EXODUS 演示影片 ('08.02.19上傳)
    EXODUS&UC-win/Road
    UC-win/Road for EXODUS
  • UC-win/Road避險分析演示視訊 ('07.09.14上傳)
    寶塚卡拉OK包廂火災建模
    日本坂隧道火災建模
    摩天大樓火災避險訓練建模
  • 演示事例 ('07.05.25上傳)
    寶塚卡拉OK包廂火災建模
    日本坂隧道火災建模
    摩天大樓火災避險訓練建模
◆發表論文
  • 使用火災分析SMARTFIRE進行分析事例的研究會發布資料
    2009年度 日本建築學會關東支部研究發表會 防火部門發表會(2010年3月5日)

    點選放大圖片。

    2008年度 日本建築學會關東支部研究發表會 防火部門發表會 (2009年3月6日)

    點選放大圖片。

程式的功能與特點

building EXODUS

本軟體是透過應用了專案指向技術的C++開發的,為控制模擬使用了基礎規範的軟體技術。同時爲了擁有泛用性,將作為被避難者、移動、行為、有毒性、危險、這些元素環繞的模型分為被熟知的6個相互作用的子模型,在被室內形狀定義的空間領域進行動作。
內部的形狀被節點的篩眼所覆蓋,節點被鏈接於圓弧系統。各個節點根據一個人的通常佔有空間領域進行表現。

功能
  • vrEXODUS支柱部分VR動畫化工具
  • 易於使用/高效處理
  • 可通過互動性時間線2D影像進行對佔有者的調查
  • 2D影像可對各個佔有者/人口密度/煙霧及溫度的分佈進行顯示
  • 通過批量處理可以迅速進行多個分析
  • 區分通常出口和緊急出口,根據佔有者親密性分配所使用出口的功能
  • 根據各佔有者的密集程度決定花費時間
  • 可通過對節點·線的調查求得構造物內部記錄的任意地點發生的流動統計值
  • 可通過FED模型進行有毒性計算
  • 可求得佔有者對刺激性易燃氣體的反應
  • 可使用[askEXODUS]工具通過複數分析支援大容量輸出檔案的分析
  • 可通過巡迴功能對任務進行分配
  • 可使用標誌視覺化確定管轄區域
  • 可基於密集狀態進行出口選擇
  • 對於常時循環應用程式設定新地形物(e.g. 源節點)範圍
  • 可以讀取CFAST火災模擬記錄檔案
  • 可讀取SMARTFIRE CFD火災模擬檔案
  • 擴充套件行程功能:人群,延誤調整功能

maritimeEXODUS

maritimeEXODUS適用範圍

在英國、荷蘭、義大利、韓國、加拿大,滾裝渡輪或觀光船等大型客船、HSC、護衛艦或航空母艦等軍艦、泰晤士河的行船或渡輪等大型內河船隻的分析或海上產業的石油鑽井平臺的分析等領域被使用。
maritimeEXODUS於2002年在獲得了旨在促進船舶安全的RINA/LR獎及旨在推進船舶操控的IT革命的CITIS獎等在海執行業最負盛名的獎項後被世人熟知,通過UKMOD作為[對軍艦的避險設計指導·評估的開發最為重要的避險工具]被認可。作為EXODUS系列的一員,通過BCS prize 2001、、Queen』s AnniversaryAward 2002、European IST prize 2004獲得了眾多榮譽。

EXODUS模型

使用世界最大的船舶模擬器SHEBA產生的人效能數據
包括 走廊、上行臺階、60°臺階、縱傾·橫搖逆角移動的垂直梯的人效能、縱傾·橫搖逆角時的水密門、升降口的開合。
最近擴充套件了包括煙霧在內動態傾覆狀態時的人效能。

功能
  • 全面支援IMO MSC 1033 (綜合模擬)標準
  • 對應巡航速度的縱傾橫搖、穿著救生衣的影響、救生衣搜索
  • 單向通行功能、展示滅火作業等船員·乘客行動的功能。
  • 火災、煙霧、熱量、有毒氣體的組合功能,煙霧同船體的傾斜相結合(EU/FIRE-EXIT)
  • 沉沒階段的模擬功能,乘船等非避險行為的模擬功能
  • 梯子、升降口、水密門、60°臺階的組合放置
  • 與SMARTFIRE連動
  • 與CFD火災模擬軟體進行直連(EU/Fire-Exit)
  • 明確船員與乘客的旅程的指令碼功能
  • 人口密集地點的自動識別

SMARTFIRE

功能
  • 可快速產生複雜形狀模型的CAD使用界面
  • 支援火災分析的網狀物自動產生
  • 可進行物理·數值參數的快速設定或分析過程的對話性影像化顯示的使用者使用界面(GUI)
  • 大幅縮短計算時間的並列計算功能
  • 能夠與可以輕鬆將複雜的火災數據匯入避險模擬中的封裝軟體EXODUS進行半自動連線
  • 能夠對分析結果進行快速訪問的高效率後處理視覺化環境
  • 3種放射模型可供選擇
  • 氣體燃燒模型
SMARTFIRE的開發研究

FSEG對計算火災工程學的開發研究負有持續責任,該研究開發將繼續支援SMARTFIRE的持續開發。

預處理工具 ※可與EXODUS進行連線
指令碼設計者可於SMARTFIRE系統中輕鬆匯入2D CAD 建築計劃。
可以與能夠使通過GUI與內建自動網狀物工具製作高複雜度的建模指令碼成為可能的直觀工具相連線。

CFD引擎
可進行2D斷面視覺化、互動型3D數據視覺化、通過圖表顯示進行完全互動型控制或結果顯示。
並聯CFD引擎將PC作為高效計算資源進行使用。

後處理工具
可執行在CFD引擎中,或能夠在數據瀏覽器中使用的虛擬現實(VR)型影像。
通過數據瀏覽器可以對用於向顧客展示的VR型影像或動畫進行簡易製作。

UC-win/Road for EXODUS  >>UC-win/Road

避險分析實時·VR(虛擬現實)

▲vrEXODUS

▲UC-win/Road

▲動畫播放器
▲隧道避險VR(中國青島模型)  第6屆 3D·VR模擬大賽點評 2007-11

對作為[東京消防廳認定避難算定方法]根據避險分析EXODUS進行的算定方法進行認定

有關根據避險分析EXODUS進行避難算定方法

有關以下的避險計算方法,根據東京消防廳火災預防規程(昭和61年5月東京消防廳訓令第36號)第76條規定的預防技術檢討委員會的論證結果,作為基於有關預測避難所需必要時間的計算的要綱(平成20年3月19日預防部長依命通達)第3/1、(3)的[與火災避險模擬同樣被認可的計算方法]得到了東京消防廳的認可。

(1) 避險計算方法的名稱
EXODUS (開發者:英國格林威治大學·火災安全工程學團隊)

(2) 避險計算方法的設定條件

專案 設定條件
避險者模型 身體空間
個人空間的中心點
個人空間
0.5m×0.5m的正方形(稱為[節點]。)

如下圖所示的使用節點·弧模型。各個節點通過弧相連線,避險者經由弧在各個節點之間移動。
弧的長度為與節點中心相距0.5m,節點的形狀為0.5m×0.5m的正方形
避險路線設定 給與出口節點可能性,從中確定領域的可能性。避險者會以降低可能性為考量選擇最短路徑設定避難路線。

兩個出口的可能性相同時的例子

兩個出口的可能性不同時的例子
步行速度(最大值)/平坦地形 1.0m/秒
流動係數(最大值) 1.5人/m・秒(同時擁有0.2人/秒的程度)

EXODUS/SMARTFIRE Web估算服務

作為EXODUS/SMARTFIRE 分析支援服務的一環,FORUM8開始提供[EXODUS/SMARTFIRE Web估算服務] 可進行建築環境的避險模型·火災建模的SMART CFD系統等的概算報價的計算,詳細專案的閱覽。

▶ https://www2.forum8.co.jp/EXODUS_estimate/

▲登錄界面

EXODUS相關解決方案服務(提案)

火災防護有效性調查(火災調查模擬)方法的調查、適用

於進行火災調查實施例的分析或火災模擬及火災災害分析的服務。
與擁有實施了火災模擬及火災災害分析業績的海外研究機構共同實施。

■合作
FSEG : 英國格林威治大學
HAI : 美國Fuse Associates公司

調查分析案例(提案)

(1) 火災分析方法的整理·分析

  1. 美國火災防護體系的火災災難分析(FHA)的整理
    • 資料1) 10CFR50.48
    • 資料2) 10CFR50 Appendix A GDC-3
    • 資料3) 10CFR50 Appendix R
    • 資料4) Regulatory Guide 1.189
  2. 火災分析方法的整理·分析
    • 資料5) NUREG/CR-6850
  3. 火災分析概要資料製作
  4. 7步驟的火災分析過程的說明資料製作
  5. 國內的火災分析實施的注意點分析資料製作
  6. 美國事例的火災分析實施順序的調查資料製作

(2) 火災分析實施例的分析
  • 美國事例的火災分析實施順序的分析資料製作
  • 火災分析與FHA關係的調查資料製作
(3)進行火災分析時的實施方針製作、適用等
  • 實施方針的重點·整備順序的調查資料製作
  • 對事例等進行分析、適用性論證、報告書製作

HAI公司 相關業績

■例1

專案名稱:
NFPA 805:
輕水爐發電裝置的對火災防護效能基礎標準
(Performance Based Standard for Fire Protection for Light Water Reactor Electric Generating Plants)

業務內容:協助本業務的E. Kleinsorg先生為基準委員會委員,是上述基準的共著者。

委託人:全國防火協會 (National Fire Protection Association、NFPA)美國原子能規制委員會 (U.S. Nuclear Regulatory Commission、NRC)

■例2

專案名稱:
NEI 04-02:
10 CFR 50.48(c)下的風險指引·效能基礎火災防護程式指南
(Guidance for Implementing A Risk Informed, Performance-Based Fire Protection Program Under 10 CFR 50.48(c) )

業務內容:本業務的合作者E. Kleinsor先生是上述指南的第一作者。

委託人:原子能能源協會 (Nuclear Energy Institute、NEI)

air EXODUS 航空環境的避難模型

本模擬像解決方案服務提供。詳情請向本公司諮詢。

  • 可以將各機型飛機作為對象進行分析
  • 飛機設計、90秒避難驗證、乘務員訓練、避難計劃立案、航空事故分析

開發者: 英國格林威治大學 火災安全工程學小組(FSEG) (http://fseg.gre.ac.uk/

產品價格

製品價格

■building EXODUS

產品名 價格
1年
building EXODUS Level A 價格請洽業務專員
building EXODUS Level B 價格請洽業務專員
building EXODUS Level C 價格請洽業務專員

■maritime EXODUS

產品名 價格
1年
maritime EXODUS Level A 價格請洽業務專員
maritime EXODUS Level B 價格請洽業務專員
maritime EXODUS Level C 價格請洽業務專員

■SMARTFIRE

產品名 價格
1年
SMARTFIRE 價格請洽業務專員

※軟體保護額外費用: 價格請洽業務專員

主要功能 Level A Level B Level C
支援有限遇險模型
視訊播放與數據分析工具 可使用askEXODUS
多樓層數據·無限制人數 可處理尺寸數據
可使用VR後處理器vrEXODUS用數據輸出功能 ×
支援有毒氣體模型(在模擬內煙、熱量、有毒氣體的火災模型)
(區域模型CFAST V6.2.1·V4.01及CFD火災現場模型SMARTFIRE V4,1的數據)
× ×
可使用旨在定義火災環境的記錄數據的匯入 ×  ×

教育版價格


提供教職、研究人員和學生等教育相關用戶更加優惠的教育版價格。

教育版價格

產品名 價格
1授權 2~5授權 6授權以上
building EXODUS 價格請洽業務專員 價格請洽業務專員 另行商談
maritime EXODUS 價格請洽業務專員 價格請洽業務專員 另行商談
SMARTFIRE 價格請洽業務專員 價格請洽業務專員 另行商談

提升版本價格


提升版本價格

■building EXODUS

產品名 價格
Upgrade building EXODUS Level A→B 價格請洽業務專員
Upgrade building EXODUS Level B→C 價格請洽業務專員
Upgrade building EXODUS Level A→C 價格請洽業務專員

■maritime EXODUS

產品名 價格
Upgrade maritime EXODUS Level A →B 價格請洽業務專員
Upgrade maritime EXODUS Level B →C 價格請洽業務專員
Upgrade maritime EXODUS Level A →C 價格請洽業務專員

軟體支援 (5小時,FSEG直接支援(英文對應))


軟體支援

產品名 價 格
building EXODUS Level A 價格請洽業務專員
building EXODUS Level B 價格請洽業務專員
building EXODUS Level C 價格請洽業務專員
maritime EXODUS 價格請洽業務專員
SMARTFIRE 價格請洽業務專員

各項優惠


各項優惠

■1. 多年度授權 優惠價格

產品名 2年 3年
building EXODUS Level A 價格請洽業務專員 價格請洽業務專員
building EXODUS Level B 價格請洽業務專員 價格請洽業務專員
building EXODUS Level C 價格請洽業務專員 價格請洽業務專員
maritime EXODUS Level A 價格請洽業務專員 價格請洽業務專員
maritime EXODUS Level B 價格請洽業務專員 價格請洽業務專員
maritime EXODUS Level C 價格請洽業務專員 價格請洽業務專員
SMARTFIRE 價格請洽業務專員 價格請洽業務專員

多年度授權·教育版 優惠價格

產品名 2年 3年
building EXODUS 價格請洽業務專員 價格請洽業務專員
maritime EXODUS 價格請洽業務專員 價格請洽業務專員
SMARTFIRE 價格請洽業務專員 價格請洽業務專員

■2. 同時購買EXODUS和SMARTFIRE的優惠

產品名 優惠比率
building EXODUS 25%
maritime EXODUS 25%
SMARTFIRE 25%

※對各產品進行優惠

版本開發履歷


版本開發履歷

 building EXODUS  vrEXODUS   maritime EXODUS
版本 發佈日 主要升級內容
6.2  16/01/28
  1. 支援 IFC、SMF、FDS檔案的匯入功能
  2. 支援 3D觀察時視野提升的加速·減速操作
6.0  14/01/27
  1. 增加電梯模型
    通過在buildingEXODUS中加入電梯模型,使得通過在建築物內人群的避難指令碼、
    電梯的循環指令碼表現電梯狀態成為可能。
    用於避難指令碼:
    支援下列三種樓層片段。
    • 樓層片段:能夠讓使用者直接設定電梯停止樓層的功能。
    • 穿梭樓層片段:電梯將在指定樓層間穿梭直至代理人消失。
    • 當能夠收容在電梯時,將直接前往下一個選定樓層進行收容。
    • 天空門廳片段:將在指定的搭乘樓層見進行循環
    • 與穿梭樓層片段不同,將不受代理人是否等待影響進行動作。
    用於循環指令碼:
    實裝了基於到達目的地的推測時間呼出電梯的演算法。 由此
    當有搭理人的樓層呼叫電梯時將會使最合適的電梯到達該樓層。
  2. 行程功能的擴充套件
    在加入了電梯功能的同時加入了旅程功能Lift Bank(由長佇列·等待時間通過電梯
    取消 避難行動)和Lift Wait(電梯佇列中的行為)。
    通過這些行程能夠使代理人和電梯進行相互作用。
    不僅是實現通過代理人 使用電梯,代理人等待
    電梯的行為, 或因為較長的佇列·等待時間而放棄使用電梯
    通過樓梯避難的代理人判斷的 控制成為可能。
    在決定代理人是否使用電梯的buildingEXODUS電梯模型
    中 支援四個主要判斷影響要素。
    • 思考與決定使用電梯(Consideration and decision to use a lift)
    • 早期電梯面積評估(Initial lift area assessment)
    • 等待電梯行為(Lift wait behavior)
    • 修正電梯方向(Lift redirection)
  3. OpenGL 3D View (僅支援Level B、Level C)的整合
    可通過buildingEXODUS直接檢視建築物的3D形狀。
  4. 多執行緒
    在本次發佈的版本中進行了buildingEXODUS的多執行緒化。
    由此縮減大型任務的 執行時間。
  5. 使用者使用界面
    在使用界面中加入了標籤選單欄,由此可快速便捷地
  6. 切換至行動模式。同時新增了有關電梯使用的各種
    新選單、對話方塊。
  7. 輸出
    爲了測算使用電梯的代理人表現加入了多個
    新輸出功能。內容包含使用電梯的代理人數量、各代理人
    乘坐的電梯數量、使用電梯移動的距離等。
 SMARTFIRE
版本 發佈日期 版本升級內容
4.03 14/02/04
  1. 支援 多個煙分子尺寸的輸入
  2. 加入 為解決壓力補正的Algebraic Multi-Grid求解器
  3. 支援 Fractional Effective Dose (FED)的檢視
4.02 13/10/16
  1. 能夠在SMARTFIRE上製作EXODUSbuilding的形狀數據。
  2. 能夠製作帶有緊急數據的EXODUS數據。
  3. 並行處理支援64位、支援各種效率、記憶體、提高穩定性,
    改善了處理和IO效能。
  4. 事件指定環境支援了複雜形狀的物體。
  5. 強化了DataView,不僅是支援由輪廓和向量組成的多個切割面,
    同時也支援對標量數據進行視覺化,對錶面進行燃燒等操作。
  6. 通過支援64bit,可以使用CFD引擎對更大的數據進行視覺化。
  7. 支援 AVI格式的儲存。
  8. CFD引擎支援了毒性Hcht(氰化氫)的計算。
  9. 支援了Interactive Meshing System。這使得在並行處理時使用
    優化的網格變得更為容易。
  10. 增強了場景設計器,使得配置房間和物件變得更為輕鬆。此外,使用不同的記號
    表示門的開閉狀態,可選擇任意一種狀態作為預設。
    (可對全部的門,或某一樓層的全部門進行開閉操作)
  11. 事件指定環境支援受到高背氣壓的吸氣口。
  12. 現在Interactive Meshing System可以指定最大單元格(分割)數量。
  13. 通過CFD Engine輸出的CSV檔案,可在Excel等程式上
    進行更簡單的讀取。
  14. 將儲存格式由VTK變更為VTU,縮小檔案大小
    同時縮短讀取時間。
  15. 在火災顯示功能中加入了有毒氣體,可以更加詳細地
    掌握火災的進展。
4.01 09/02/03
  1. 日語選單 在Ver.4.1中發佈
  2. 改善數據區程式規範
  3. 加強了非正方形形狀的網格變形效果(例:公路或鐵路隧道)
  4. 加入毒性模型(CO,CO2,O2
  5. 考慮了墻體互相作用的HCI公佈模型
  6. 噴頭模型
  7. 清晰視距二維顯示功能
  8. 增加輻射監測點

硬體要求


硬體要求

操作系統 Windows 8 / 10
CPU ■EXODUS: Pentium II  300MHz以上 (推薦PentiumIII 733MHz以上)
■SMARTFIRE: Intel P4 3.2 GHz、或AMD Athalon X2 4400以上 (推薦Intel Core 2 Duo E6600、
或AMD FX60以上
RAM
(包含系統佔用)
■EXODUS: 128MB以上 (推薦512MB以上)
■SMARTFIRE: 1024MB以上 (推薦2048MB以上)
ROM ■EXODUS: 20MB(推薦100MB以上)
■SMARTFIRE: 20GB(推薦40GB以上)
顯示
(解析度)
■EXODUS: 1024×768以上
■SMARTFIRE: 1024×864以上
網路 ■EXODUS: EXO, EXG
■SMARTFIRE: BLD, SMF
匯入數據格式 PLD
輸出檔案格式 ■EXODUS: VRG, VRS
■SMARTFIRE: WRL, VTK

產品購買/諮詢窗口

產品購買/諮詢窗口

■ 諮詢窗口

全國各代理店均接受諮詢 >> 營業窗口

如果您對購買或網站有任何疑問,敬請洽詢info-taiwan@forum8.com

building EXODUS

▲市區流行音樂會

▲市區流行音樂會

▲地鐵站的循環

▲火車站密集模擬

▲911避難模型

▲911避難模型

▼由SMARTFIRE預測的火勢蔓延與buildingEXODUS模擬的顯示
 (VR影像是通過vrEXODUS顯示的煙霧擴散及居住者避難的模擬結果)

▲房間與走廊部分的自動感知及空間圖形產生

▲房間與走廊部分的自動感知及空間圖形產生

▲EXODUS VR引擎

▲通過3D展現的電梯模型

▲OpenGL 3D View

▲電梯的使用論證,行程功能

▲電梯的使用論證,行程功能

  1. 思考與決定使用電梯(Consideration and decision to use a lift)
  2. 早期電梯面積評估(Initial lift area assessment)
  3. 等待電梯行為(Lift wait behavior)
  4. 修正電梯方向(Lift redirection)

maritime EXODUS

▲在大型客輪上的乘客集合事件預測事例

SMARTFIRE

▲SMARTFIRE視覺化環境

▲噴頭·水霧造型功能

▲完全非結構化網格功能

▲事故調查(發生在加拿大的瑞典航空客機墜落事故)

▲新型飛機概念的設計及測試

▲應用了EXODUS的客船火災·避難分析

▲建築物的火災安全效能分析

▲新增多個菸灰分子尺寸模型

▲為解決壓力補正的Algebraic Multi-Grid求解器

▲擁有佔有者特性擴充套件了的
Fractional Effective Dose (FED)監測點

UC-win/Road for EXODUS / SMARTFIRE 通過數據連線使用VR(虛擬現實)

▲應用了EXODUS的客船火災·避難分析

EXODUS/SMARTFIIRE 應用事例



1.隧道(避難計劃·分析)


  應用三維VR進行老齡化社會的避難模擬的事例
在老齡化社會的環境中,還存在著很多日本經濟高速成長時期的公共設施。應用了sanweiVR的避難分析,可以通過使用了包含高齡者在內固有特性的分析,進行利用現有設施結構的低成本安全對策提案。本事例將介紹在設想的隧道內火災中,對高齡者和一般人的避難情況進行三維VR與避難分析的聯動。
(大成工程株式會社)
第七屆 3D·VR模擬大賽 評委特別獎 設計獎獲獎作品

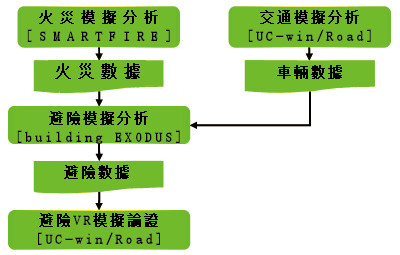

▲隧道內車輛火災避難論證的流程
點選檢視大圖。 點選檢視大圖。

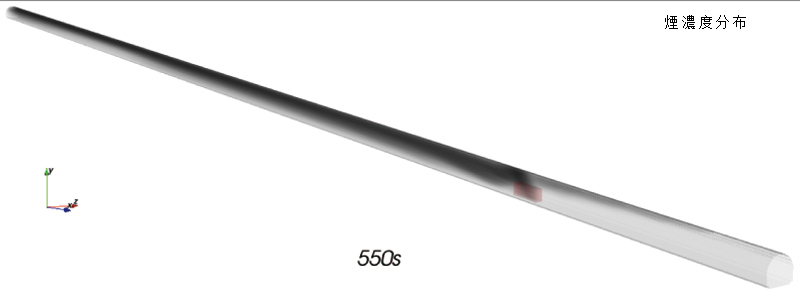

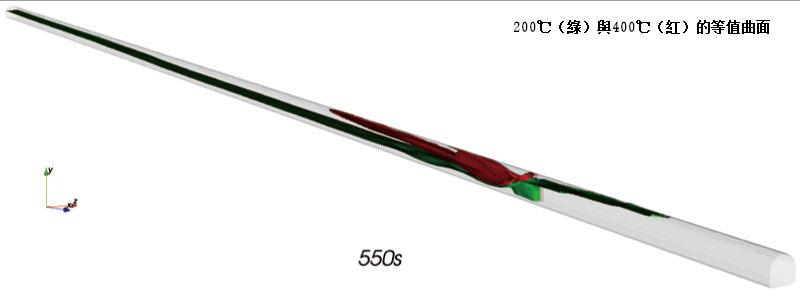

▲在550s時間點的火災分析結果
點選檢視大圖。 點選檢視大圖。
▲隧道內車輛火災避難論證
(隧道形狀·火源模型)
▲隧道模型和停止車輛
點選檢視大圖。 點選檢視大圖。
 ▲一般人的避難情況  ▲高齡者的避難情況
點選檢視大圖。 點選檢視大圖。
點選檢視大圖。 點選檢視大圖。
▲隧道內車輛火災避難論證(隧道內部的避難情況)


  青島膠州灣隧道專案
通過UC-win/Road顯示隧道建造的VR模擬和EXODUS、SMARTFIRE模擬的執行結果。青島膠州灣隧道工程,是連線市區與周邊衛星城的重要計劃。被期望起到改善西部投資環境,促進新區經濟發展,提高整體效益的效果。青島膠州灣隧道對實現成為國際大都市的目標正起到重要作用。
(上海日浦資訊技術有限公司・中國)
第六屆 3D·VR模擬大賽 海外機構獎獲獎作品
▲隧道避難VR(中國青島模型)


2.店舖(火災·避難分析)(寶塚卡拉OK的發表)


  寶塚市卡拉OK包廂火災
對於實際的火災使用SMARTFIRE和buildingEXODUS進行火災避難模擬的事例。根據寶塚市消防本部的報告書,在2007年1月20日(週六)18時30分左右,於兵庫縣寶塚市的卡拉OK包廂店內發生火災釀成了慘劇。由1層廚房的燃氣灶上的炒鍋發生的火災在發現1小時後被撲滅,兼用倉庫的辦公室的鋼筋2層建築(總面積約218㎡)被燒燬。當時處於店內的營業員·顧客共計18人中,需要救援的7人在被發現後26~38分鐘的時間內被救出,但在2樓內側的房間內發現3人一氧化碳中毒死亡,其他5人(重傷1、中等傷4)受傷。
 ■建物等の設定條件 建築物等的預設條件
  ・2007年1月20日18:30(發現~滅火:約1小時)
  ・死亡3人(18歲1人、17歲1人、16歲1人)
  ・受傷5人(17歲1人、中學1年級學生4人)
  ・建築物內人數:合計17人(1層 9人、2層 8人)
  ・辦公室兼用倉庫(起初的建築用途)
  ・鋼筋結構、地上2層建築、建築面積約124㎡2、總面積218㎡
  ・焼損面積約107m2(半焼全損)
發表於2010年度韓國智慧軟體大會 國際防災環節(韓國大邱市)
點選檢視大圖。 點選檢視大圖。
▲vr-EXODUS ▲火災模擬實際執行情況(SMARTFIRE)
點選檢視大圖。 點選檢視大圖。
 ▲SMARTFIRE數據檢視畫面  ▲火災避難模擬執行情況
(buildingEXODUS)


3.機場(大規模避難分析)


  虹橋交通中心大樓的避難模擬
上海虹橋是連線鐵路、公路交通、長途巴士等各種交通的綜合幹線,作為「交通巨無霸」是世界上最為複雜的交通幹線工程之一。爲了再現和更加確保安全性,有必要進行整體的計劃和人員疏散的模擬,使用EXODUS避難分析和UC-win/Road的VR顯示。
(Shanghai T.E.F Building Safety Consulting Co.,Ltd ・中國)
第七屆 3D·VR模擬大賽 提名獎獲獎作品
點選檢視大圖。 點選檢視大圖。
▲使用UC-win/Road對機場內的
人群聚集流動進行模擬
▲上海虹橋機場避難模型
(EXODUS圖右、UC-win/Road圖左)
點選檢視大圖。 點選檢視大圖。


4.辦公室·旅館·住宅的複合型設施(人群聚集流動分析)


  在不同時段複合設施內的人群分析
在[EXODUS]中,將早間通勤時段的6~12時,午飯時間或在商業設施內拜訪他人的12~18時,歸宅時間段的三種模式進行了人群聚集的分析。匯入設計建築物的DXF,作為進行分析的建模配置節點和出口,使用準備好的設定了各時間段人群的檔案分別進行了分析。UC-win/Road中擁有讀取了EXODUS分析的人群行動路線數據得到的可運動人群模型(MD3 角色)的外掛(UC-win/Road EXODUS 外掛),通過讀取該數據可以通過VR再現十分真實的人群聚集情況。UC-win/Road可表現的人群運動,可以通過微觀模擬播放器進行xml格式的記錄。通過使用該功能,在SECOM IS實驗室將該xml作為IFC數據使用使用圓形表示人群的密集程度,使用擁有截面的多邊形表示行進路線的方式進行分析·使用,反映到了安全計劃上。
 ■建築物等的設定情況
  ・賓館:250房間(地下停車場:最少 100輛)
  ・辦公室:面積50,000㎡以上(地下停車場:最少 100 輛)
  ・住宅:200戶: 80 x 3 bed apartments, 80 x 2 bed apartments, 40 x 1 bed(一戶1輛(200輛))
  ・商用空間:2000㎡(組合1,2,3進行配置)
Build London Live 2009大獎賽 獲獎
(team BIM Japan:Architect Bim Architects 擔任首席架構師,大成建設株式會社負責構造,Informatics負責4D模擬,SECOM IS 實驗室負責安全計劃,FORUM8負責人群聚集分析·構造分析及虛擬現實部分。)
▲行動範圍的設定
點選檢視大圖。 點選檢視大圖。 點選檢視大圖。
▲早間通勤時段6~12時的表現 ▲歸宅時間段的表現


5.Build Live Tokyo 2009 II (避難計劃·分析)


  群居住宅避難論證
  ・Build Live Tokyo 2009 II(日本IAI主辦)〔以BIM・三維建模為主題的競賽〕
  ・神奈川縣川崎市的群居住宅用地
  ・群居住宅的代建方案
 ■建物等の設定條件 建築物等的設定情況
  ・樓層:5~8層
  ・人數:120人(白天)/238人(夜晚)
Build London Live 2009 工程獎獲獎
點選檢視大圖。 點選檢視大圖。
▲避難模擬的實際執行情況(buildingEXODUS)
▲神奈川縣川崎市的群居住宅用地 ▲使用Allplan產生的CAD圖紙
點選檢視大圖。 點選檢視大圖。
▲避難模型顯示例(vrEXODUS) ▲通過UC-win/Road使用VR表現群居住宅避難論證


6.Build Live Tokyo 2010(避難計劃·分析)


  Media藝術中心 避難論證
東京都八王子市南野/Media藝術中心
作為計劃對象的Media藝術中心有展示廳或多功能大廳等功能,因為被認為在完成後會聚集大量訪客,在基礎設計的早期階段便想進行移動路線的充分論證。將作為基礎設計模型完成的BIM綜合解決方案Allplan的數據與避難分析模擬軟體EXODUS連線進行人群聚集分析,其分析結果在UC-win/Road中VR化進行確認·論證。由此向基礎設計進行反饋,可以更早地進行問題結局計劃的提前籌劃。
Build Live Tokyo 2010 IFC數據連線獎獲獎
▲在通過Allplan讀取的DXF中對人群的活動區域進行設定

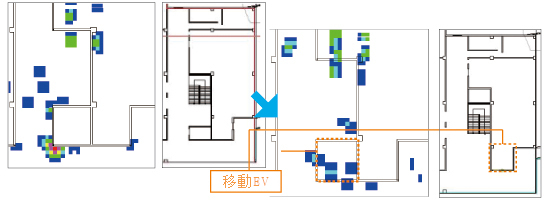

 ▲人群停留在入口附近 ▲為擴充套件入口對電梯進行調整,確認移動路線
點選檢視大圖。 點選檢視大圖。
▲在DXF數據中心配置人群,對特殊資訊
目的地等進行設定
▲通過UC-win/Road對聚聚住宅的避難論證進行VR表現


7.GT塔(避難訓練)/中目黒站(人群聚集流動分析)


  中目黑GT塔避難訓練模擬
 ■GT塔 概要
  ・層數:25層(2~3層僅有樓梯)  ・人數:總計1,800人(約80人/層)

 ■建築物等的設定情況
  ・對象:中目黒GT塔  ・層數:13層(無樓梯間)  ・樓層內部房間分佈
  ・人數:60人/層  ・起火位置 1層

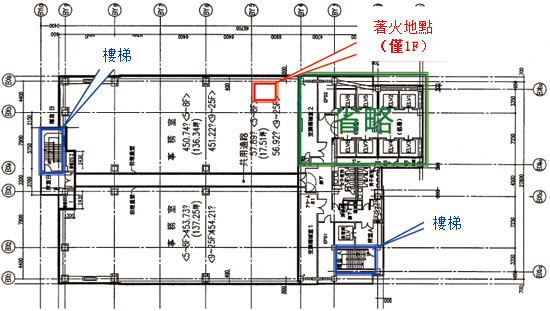

▲摩天大樓CAD圖紙(全樓層相同)

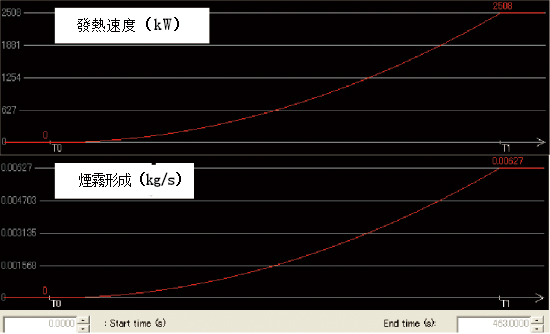

▲模擬要求- 火災財產(發熱速度、煙霧產生)
點選檢視大圖。 點選檢視大圖。
▲火災避難模擬執行情況(SMARTFIRE) ▲SMARTFIRE數據檢視畫面例
點選檢視大圖。 點選檢視大圖。
▲火災避難模擬執行情況(buildingEXODUS) ▲避難模型表示例(vrEXODUS)
點選檢視大圖。
▲通過UC-win/Road進行的摩天大樓火災避難訓練VR展現


  中目黑站旅客流動模擬
通過EXODUS與UC-win/Road連線,迅速且簡單地實現三維虛擬現實(VR)空間內的避難模擬、人群聚集流動模擬。
點選檢視大圖。 點選檢視大圖。
▲駅平面情報の入力 車站平面資訊的輸入(EXODUS) ▲以自由的視角、時間、速度執行
點選檢視大圖。 點選檢視大圖。
▲顯示步行路徑、標識可視性等評價

1.適用範圍

buildingEXODUS會根據軟體在緊急情況下對模擬作出限制嗎?

不會,buildingEXODUS不僅在緊急時,同時也可以在一般情況下對多樣的人群行動進行模擬。

通過buildingEXODUS進行避難模擬有哪些好處?

buildingEXODUS通過改變關係到產生結果的特定參數(行動、手續、環境、配置)進行分析,能夠檢驗在特定條件下眾多不同因素所產生的效果。

2.功能

最快速使用buildingEXODUS進行模擬的方法是?

使用buildingEXODUS的批量處理模式能夠以最快速度進行模擬。
通過不繪製計算的過程可以節省相當的時間。

在批量處理模式的過程中將會如何隨機配置避難者?

最優方法是正常在區域範圍內隨機配置,儲存新產生的.EXO檔案。並不是在批量處理模式過程中逐個載入EXO檔案隨機配置避難者而是一次性載入多個EXO檔案。

buildingEXODUS的圖表可以在諸如Word等其它軟體中進行讀取嗎?

可以。


避難分析模擬的時序經過可以進行視覺化確認嗎?

可以。作為分析結果,配置的各個避難者的避難行為可以通過2D及3D進行視覺化確認。

建築物等可以讀取CAD數據嗎?

可以。可以讀取DXF檔案的全部塗層。需要將不必要的繪製數據最為DXF在匯入前全部通過CAD軟體進行刪除。

LOADING
