Engineer's Studio®解析支持服务
服务开始日：2009.03
服务概要
Engineer's Studio®是一个从预处理，计算引擎，到事后处理全部为自行开发的3D有限要素 (FEM) 分析程序。通过对土木工程/建筑结构的部分进行建模，梁元素和平面上连续的平板元素对工程结构进行分析的工具。该服务是使用本产品的分析支援服务。

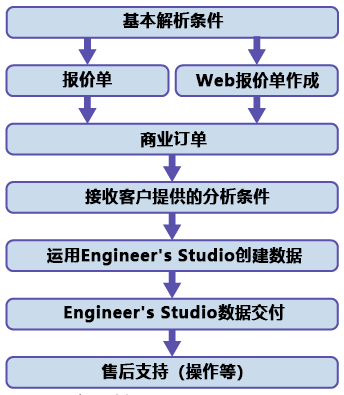

▲服务流程
服务概要和特长
3D积层板，差分裂纹模型输入数据支持服务
使用平板元素进行分析
-
通过使用平板单元，具有墙体结构的构造材料也可以进行分析。
并且采用世界范围内广受评价的，钢筋混凝土非线形构成规律，前川模型（分散裂缝模型），不仅仅是面内变形，也可以分析面外变形的非线形解析。
本产品还可以可以表现变形和裂纹状态。桥梁面板的模型分析，对基础底板部分进行建模并解析，地下墙壁构造物等，对各种各样的构造物进行建模。
使用纤维元素进行分析
-
作为梁单元的非线形分析，可以使用纤维元素以及UC-win/FRAME（3D）进行分析。对于发生轴向力波动或双轴弯曲的结构，例如桥墩的双向振动和钢桥的非线性分析，可以进行适当的分析。
▲长边和短边同时加载时的结果示例（平面显示）
▲平板单元模拟RC梁的结果示例
解析事例
-
■Engineer's Studio®在摇摆桥墩加固设计分析中的解析事例（2017/06/28、PDF 602KB）
▲锁定桥墩的桥梁上发生2级地震时
非线形动态解析
▲使用纤维单元的加固模型分析结果
配水池分析支持服务
-
Engineer's Studio®对应2009年版（社団法人日本水道协会）出版的水道设置耐震工法指针・解说「关于池状构造物的非线形解析」或使用UC-win/FRAME（3D）的推覆分析。
▲变形和混凝土损坏
▲中柱混凝土损伤状况及应力-扭曲历史
▲进行设计案例的分析结果比较
▲离散化的梁构件横截面
▲混凝土
▲钢筋

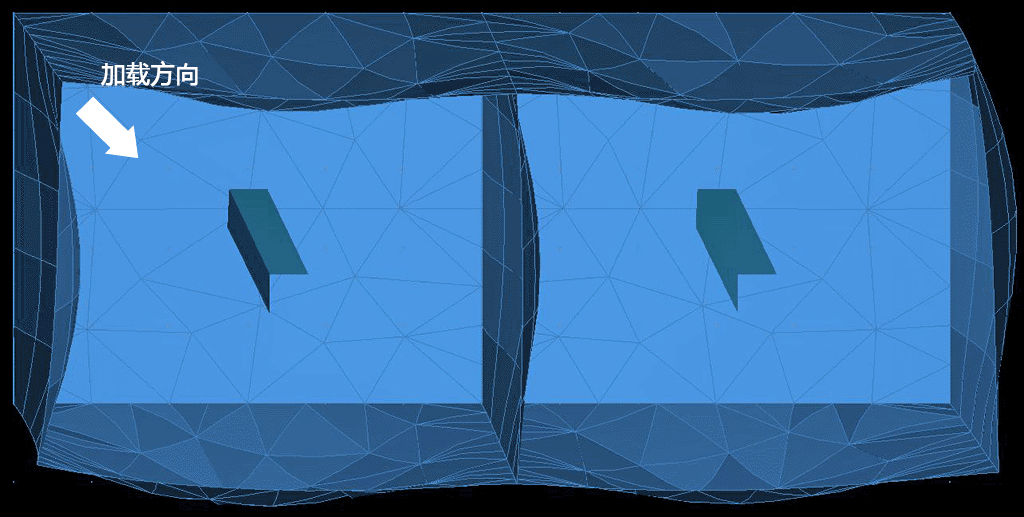

▲配水池的板模型动态非线形分析
解析支援服务例
-
3跨连续PC空心楼板5柱式锁紧桥墩桥 ●非线形解析，使用M-φ要素
●节点数=98
●断面要素数量=61
●平板要素数量=0
●在没有节点，要素数据的情况下，从设计图，设计计算书中创建数据
●具有支撑以及基础的弹性常数
5跨连续梁桥 ●非线形解析，使用M-φ要素
●节点数=63
●断面要素数量=24
●平板要素数量=0
●在没有节点，要素数据的情况下，从设计图，设计计算书中创建数据
●具有支撑以及基础的弹性常数
钢筋混凝土拱桥 ●非线性分析，使用平板单元（分散裂纹模型）
●节点数=272
●断面要素数量=14
●平板要素数量=10
●在没有节点，要素数据的情况下，从设计图，设计计算书中创建数据
●具有支撑以及基础的弹性常数
吊橋 ●线性分析，使用线缆元素
●节点数=124
●断面要素数量=20
●平板要素数量=0
●在没有节点，要素数据的情况下，从设计图，设计计算书中创建数据
●具有支撑以及基础的弹性常数
柱门纵方向 ●非線形解析、M-φ要素を使用
●节点数=200
●断面要素数量=30
●平板要素数量=0
●在没有节点，要素数据的情况下，从设计图，设计计算书中创建数据
●具有支撑以及基础的弹性常数
堰柱/门柱 ●非线形解析，使用M-φ，M-θ要素
●节点数=180
●断面要素数量=40
●平板要素数量=0
●在没有节点，要素数据的情况下，从设计图，设计计算书中创建数据
●具有基础的弹性常数
RC配水池 ●非线形解析，使用M-φ要素，平板要素(分散裂纹模型)
●节点数=921
●断面要素数量=15
●平板要素数量=5
●在没有节点，要素数据的情况下，从设计图，设计计算书中创建数据
●具有支撑以及基础的弹性常数
Engineer's Studio® 相关书籍
-
「考虑数值模拟的结构分析」 ― 用软件学习非线形解析和应答解析 ― 【增补修订版】
-
■ 作者 ： 東京都市大学名誉教授 吉川 弘道／FORUM8
■ 发售日 ： 2020年 11月 18日
■ 235页／全彩
本书讲解了从构造解析的基础到对于实际构造物的参数模拟，对于常年畅销的书籍进行了修订增补，增添了包括使用纤维要素等先进的解析手法为首的，进行了广泛的事例讲解，进一步总结了分析要点和注意事项，对技术说明方面也进一步增强。
■ 目录
・第1章 走进构造解析
・第2章 截面非线形分析
・第3章 材料的非线形解析
・第4章 结构的地震反应分析
・第5章 骨架分析基础知识
-
Award
第23届 中小企业优秀新技术/新产品奖
荣获软件类优秀奖！
-
平成23年5月11日，敝公司的构造解析软件Engineer's Studio®获得"第23回 中小企业优秀新技术・新产品奖 软件部门优良奖"。敝公司成立以来，与東京大学前川宏一教授一同推荐的世界顶级高精度构造解析软件。因此也一同参加的前川宏一教授也获得了"产学政协作特别奖"。接下来也将继续参与性能设计相关的支援软件的开发工作。
【奖项名】
软件类优秀奖 产学政府协作特别奖【応募者名】
株式会社 FORUM8
东京大学大学院 工学系研究科社会基盘学专攻教授 前川 宏一【项目名】
构造解析程序「Engineer's Studio®」日刊工业产业研究所 第23回 中小企业优秀新技术 新产品奖 获奖者一览
https://www.nikkan.co.jp/sanken/shingizyutu/23shingizyutu.html
破坏解析大赛(2010年)
金奖！
-

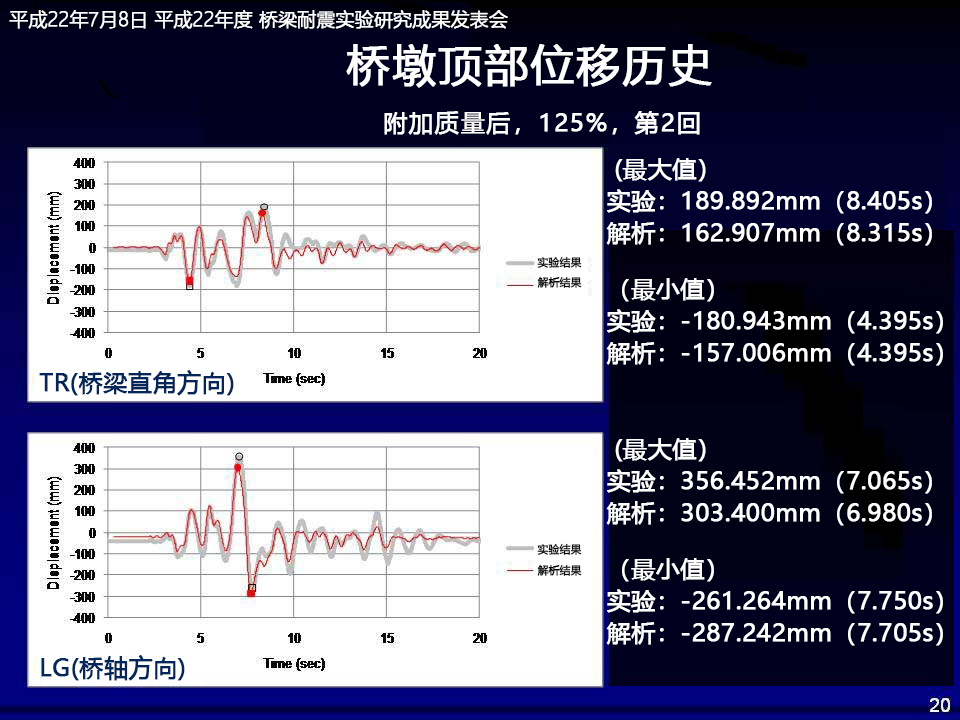

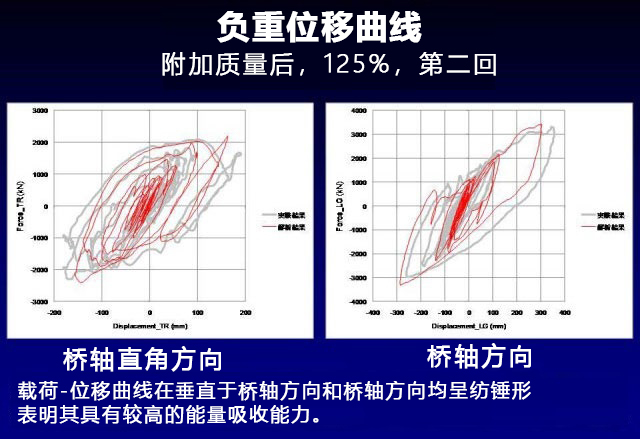

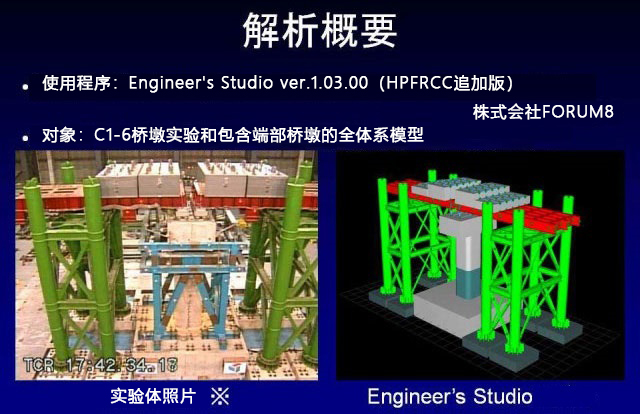

2010年7月8日，使用全尺寸3D地震破坏实验设施（E-Defense），桥梁抗震实验研究“使用E-Defense的大型实验中获得了什么中？”平成22年度由桥梁抗震实验研究成果报告会（主办）（德国）,在世界贸易中心大厦举行，“使用高韧性砂浆进行全尺寸桥梁抗震试验的破坏分析盲分析竞赛结果公布和表彰”中，我公司的员工（甲斐义隆、松山洋人、Brent Fleming、安部庆一郎）和吉川弘道（东京都市大学综合研究所教授）被评为获奖者。使用的分析软件是FORUM8开发的动态非线性解析软件“Engineer's Studio®”。
【新闻稿 (2010年7月8日)】
动态非线形解析「Engineer's Studio®」解析结果，E-Defense，全尺寸桥梁抗震实验破坏分析竞赛优胜。【发表资料】
・使用高韧性砂浆进行全尺寸桥梁抗震试验的断裂分析 盲分析结果 （PDF、837KB）
预分析比赛(2009年)
纤维部门优胜！
-
平成21年3月5日，使用全尺寸3D地震破坏实验设施（E-Defense）进行桥梁耐震实验研究"桥梁可以抵御多强的地震"，平成19・20年度在世界贸易中心大厦3楼，由桥梁实验研究研究成果发表会（主办（德国））的"C1-2实验事先解析大赛结果发表 表彰"中，敝公司的UC-win/FRAME(3D)解析支援团队成员，甲斐义隆，松山洋人，东京都市大学（旧：武藏工业大学）吉川研究室共同组成的团队受到了表彰。
【新闻稿 (2009年 3月 6日)】
UC-win / FRAME（3D分析支持团队成员获得优胜！预解析大赛/纤模模型部门
▲UC-win/FRAME(3D)解析支援团队、
开发负责人，共同获奖者，青戸扩起
（右二、东京都市大学 吉川弘道研究室）
【解析结果AVI】
【发表演示】
・C1-2实验大赛 纤维部门解析结果（PDF、1,932KB）【实验时】
・独立行政法人 放在科学技术研究所 兵库耐震工学研究中心主页
・视频资料【学会发表】
・9th U.S. National and 10th Canadian Conference on Earthquake Engineering (PDF 1,583KB 2010年7月 加拿大 多伦多)
Engineer's Studio® 解析支援服务标准报价单
Engineer's Studio® 解析支援服务标准报价单
-
● 数据模型化的基本单价
（节点数50节点以下。断面要素数量20要素以下。具有节点，要素数据的情况下） 以1 wave，1 way震动模型为基准。技术人员类型 占比 技术人员单价 合计 主任工程师 20% OPEN OPEN 工程师A 30% OPEN OPEN 工程师B 30% OPEN OPEN 工程师C 10% OPEN OPEN 技术员 10% OPEN OPEN （Ａ） 建模数据创建基本单价 OPEN
● 模型制作工数 框架创建 単位工数 参考 创建节点 500节点以下 0.020 500节点以上 0.014 创建断面元素 150断面要素以下 0.100 150断面要素以上 0.070 纤维元件设置 0.100 板元素设置 0.100 负载设置 単位工数 参考 静力分析时－惯性力案例设定 0.15 输入案例数量
（因为有简单设置功能、
用←→↑↓４个方向增加案例数）静力分析时－各种负载 1.00 输入案例数量
（由于不具备简单设置功能、
１个方向增加一个案例）动态分析-加震 0.10 振动案例数
（１个方向１个波形作为１个案例）基于创建模型数量的系数（当整体模型不变时，例如添加对策） 0.20 （Ｂ） 模型制作工时长
● 直接人员费用 （Ｃ） 合计（Ｃ）＝（Ａ） Ｘ （Ｂ）
● 一般管理费用（直接人员费用的 120%） ※作为最低固定管理费，直接人员费用不满50,000日元的情况下，一律按¥60,000计算。 （Ｄ） 一般管理费用
● 经费 报告书OP 解析结果整理 技术经费 加急费用(附加25%加班费用) （Ｅ） 经费小结
● 预计总金额 （Ｃ）＋（Ｄ）＋（Ｅ）
订购时需要的文件 为创建数据而接收的文件（根据接受提供。明确是否需要回送、预定回送日期和确认是否可以使用电子数据）。
1.平面图 2.横截面图 3.结构图 4.钢筋图 5.结构计算表 6.节点/单元数据（框架分析结果） 7.建模所需的其他材料交付期限 完成交货/确认交货细节
Engineer's Studio®同时交付数据和创建数据时作成的资料。维护支持 一年的闻讯服务，出现问题是免费修正。一年后，可以签订维护支持合同。
（参照：维护支持合同）
画面示例
▲主画面
▲绘图设定
▲截面计算的输入画面
▲45,000 节点模型
▲平板元件裂纹图
▲平板单元的自动网格划分
▲平板元件等高线图
▲平板单元上的面分布载荷
▲在平板元件上自动生成接地弹簧
▲3D 等高线图和
2D刨面图
▲绳索单元大位移分析
▲与横截面相关的 M-φ 特性
▲减震器的弹簧特性
▲DXF/DWG格式的
导入／导出
▲IFC格式导出
▲RC非线性梁的偏差应变
第二不变量（加权平均后）
▲检查中的NG部件红色高亮显示
Q＆A(对导入产品和评价产品时有帮助的Q＆A)
- 具体有什么作用
-
作为3D通用分析工具，可以创建从2D模型到3D实体框架模型。
也可以使用板单元创建FEM模型，并且可以处理从线性单元到非线性单元的构件，以及从静态载荷到动态载荷的载荷。
- 可以用于什么样的计算？
-
可用于桥梁静动力分析、河流结构抗震计算、水利设施抗震诊断、建筑结构计算等。
此外，作为其他公司没有的功能，可以自动生成可以根据保护方法的计算数据，与我公司提供的UC-1系类的桥台、桥墩、基础和地震烈度进行动态分析的数据。
- 它可以用作结果报告吗？
-
当然时可能的。但是，由于目标不限于梁桥和直桥，因此可以输出的为计算表级别的文件。
由于可以剪切和粘贴到Excel中，因此可以在将结果粘贴到报表模板时进行汇总。
- 对应哪些标准？
-
对应桥梁设计中使用的公路桥梁规范的H14、H24和H29版本。
此外，截面检测与混凝土标准规范的极限状态设计方法相兼容，可以做到对结构进行检测。
- 最适合您的等级？
-
主要线性分析和静力分析推荐Lite版，框架分析需要非线性分析和动力分析的推荐advanced版，需要非线性有限元分析时推荐ultimate版。
- 在输入数据时遇到困难
-
产品详细信息和操作方法可在产品帮助或HP电子手册中找到。 此外，在定期举办的付费研讨会上，可以学习静态分析模型、动态分析模型和有限元模型三个建模课程，还可以与讲师进行问答环节。在提供的有偿服务中，有创建计算模型的分析支持服务，每年有超过100个案例的跟踪记录。
