PC・RC床板橋の配筋図CADプログラム

UC-Drawツールズ Slab bridge(床板橋)

初版リリース:2003.12.29/最新Ver.リリース :2012.06.04

¥107,800(税抜¥98,000)

関連製品
UC-Drawツールズ

プログラム概要

UC-Drawツールズ Slab bridge(床板橋)は、充実断面および円孔ホロー中空断面をもつプレストレストコンクリート(以下PC)・鉄筋コンクリート(以下RC)床版橋の配筋図・加工図・鉄筋表・PC鋼材配置図・PC鋼材質量表・緊張力表などの図面の一括自動生成プログラムです。

UC-Drawツールズ(図面確認 Ver.6)は、2010年 6月 17日、OCF検定に合格しました。
また、2012年 1月、OCF定期検定に合格し、OCF検定認証を継続しています。
(OCF:オープンCADフォーマット評議会 http://www.ocf.or.jp/)

■OCF検定結果
 ・申請ソフトウェア: UC-Drawツールズ(図面確認 Ver.6)  ・バージョン: 1  ・カテゴリー: 自動製図
OCF検定

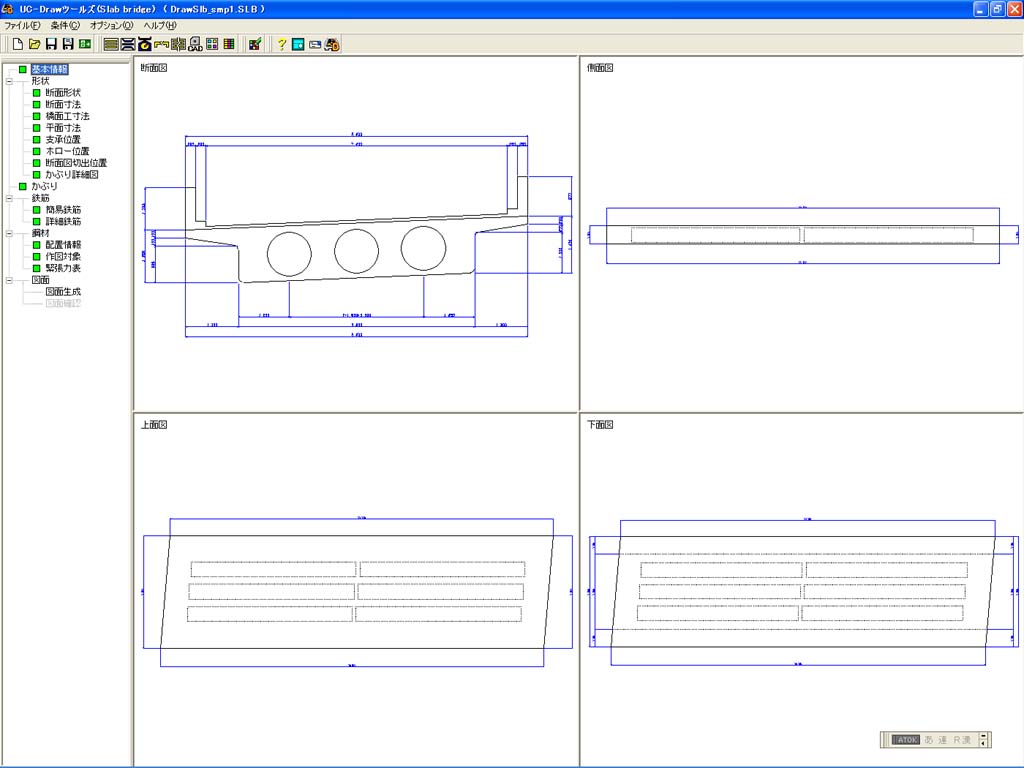

▲メイン画面

▲断面選択画面

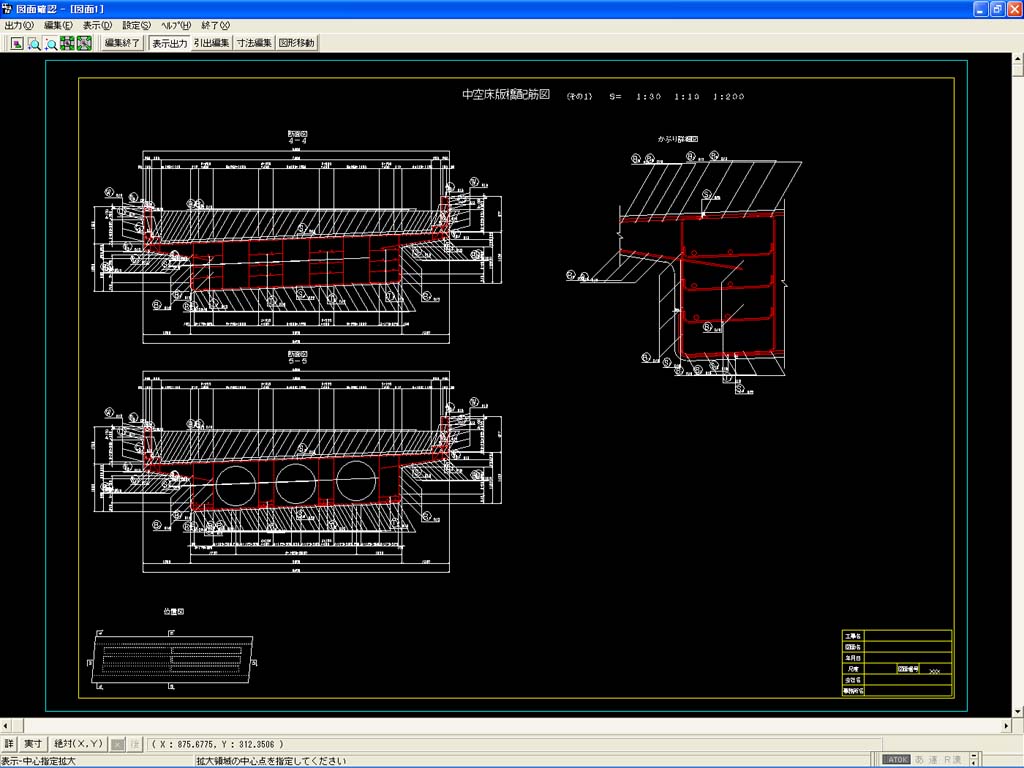

▲配筋図(断面図)確認画面

プログラムの機能と特長

機能概要

■スピーディな図面作成
形状寸法や配筋情報などを入力することにより内部的に作図データを一括生成するため、短時間に目的とする構造物の配筋図面が得られます。
■材料計算作業の解消
入力された形状情報・配筋情報と作図条件で設定された基準値やまるめ・止めに従って材料計算を行い、加工図・鉄筋表・数量表などを自動生成しますので、鉄筋の寸法・質量やコンクリート体積などの計算作業を解消します。また、必要に応じ減長計算を行ったり、変化表を生成することも行えます。
■簡易入力と詳細入力の採用
配筋に関するデータ入力には、基準ピッチや配筋方法などの少ない入力で配筋図生成が行える簡易入力と、各鉄筋ごとに配置開始位置・ピッチ・ピッチ数など入力することで自由度の高い配筋図生成が行える詳細入力をサポートしています。
■細かな作図書式に対応
作図条件で寸法線や引出線・文字・表などの作図書式の細かな設定が行えます。各図形はその設定に基づいて生成されますので、きめ細かな図形生成が行えます。
■各種基準類に沿った図面作成
以下の基準類に準拠した図面作成が行えます。
  • CAD製図基準(案) 国土交通省 平成29年3月版
  • CADによる図面作成要領(案) 日本道路公団 平成13年10月
■生成図面の確認・編集・印刷
生成した図面の確認表示や図形・寸法線・引出線などの編集(位置調整)、プリンタ・プロッタへの印刷が行えます。
■様々な形式の図面ファイル出力に対応
弊社の製品である「UC-Draw」のオリジナル形式のファイル(PSX)だけでなく、「SXF」・「DXF」・「DWG」・「JWW」・「JWC」形式のファイル出力が行えます。

形状、鉄筋

充実断面および円孔ホロー中空断面をもつプレストレストコンクリート・鉄筋コンクリート床版橋の配筋図・加工図・鉄筋表・ PC鋼材配置図・PC鋼材質量表・緊張力表などの図面の一括自動生成を行います。
1.床版橋形状
■断面形状

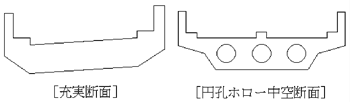

(1)充実断面(床版桁)および中空床版(円孔ホロー)の作図が行えます。

(2)断面の左右に張り出し部を設けることができます。
(3)高欄、地覆、中央分離帯を含む橋面工の作図が行えます。

■平面形状

直橋および斜橋の作図が行えます。


■側面形状

縦断勾配の設定が行えます。


■その他
沓座部分の作図が行えます。



2.床版橋鉄筋

橋軸方向および支承線直角方向に配筋される鉄筋で、以下の鉄筋が配筋できます。

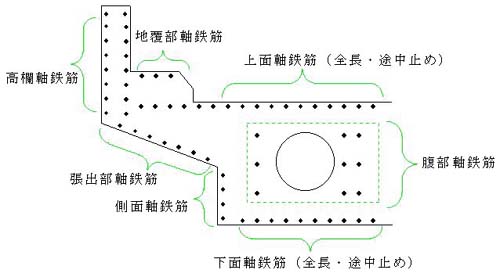

■軸鉄筋
橋軸方向および支承線直角方向に配筋される鉄筋で、以下の鉄筋が配筋できます。

▼鉄筋の種類

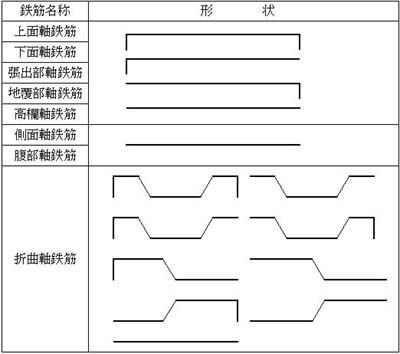

▼各鉄筋の形状

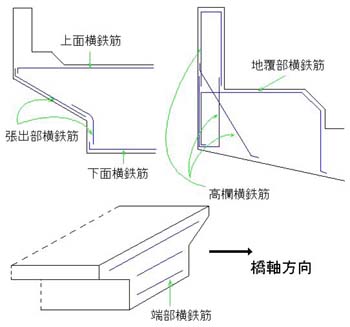

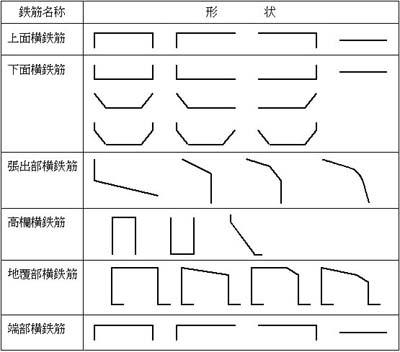

■横鉄筋
橋軸直角方向および支承線方向に配筋される鉄筋で、以下の鉄筋が配筋できます。

▼鉄筋の種類


▼各鉄筋の形状


■その他の鉄筋
軸鉄筋・横鉄筋以外に以下の鉄筋を配筋できます。
▼スターラップ
形状
▼棚筋(PC鋼材を載せる鉄筋)
形状
▼沓座補強筋
(沓座部分に配置される補強筋)

▼鈍角鉄筋
(斜橋の鈍角部の上面・下面に配置される補強筋)
形状
形状

▼ホロー補強筋(円孔ホローの端部に配置される補強筋)


形状

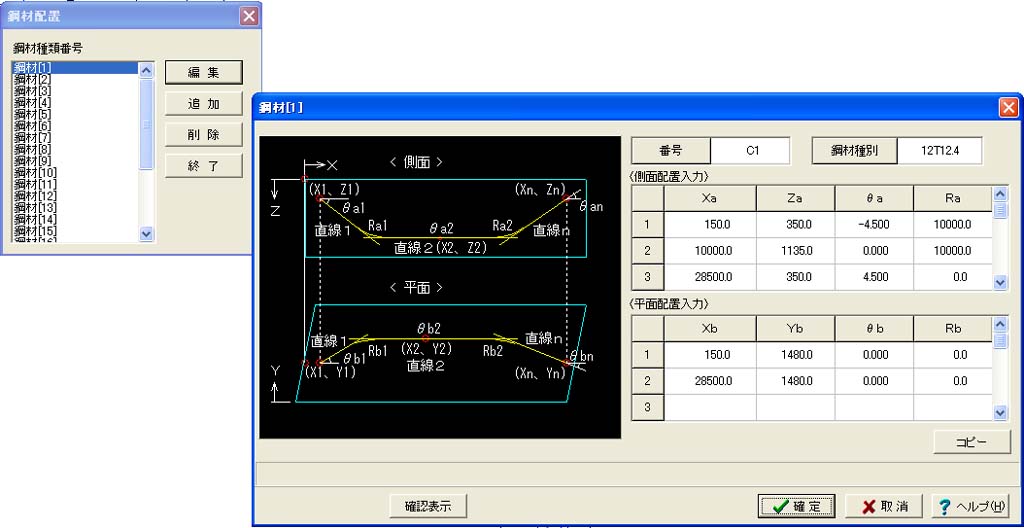

■PC鋼材
本プログラムでは、橋軸方向のPC鋼材を最大50本まで配置できます。
また1本1本につき、直線要素と円弧要素の指定を用いて任意に配置形状を指定できます。

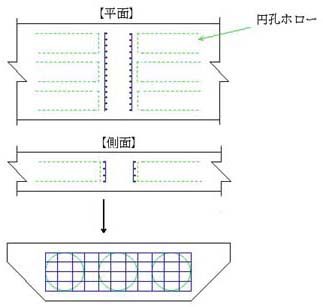

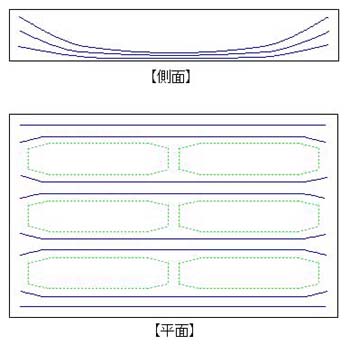

▼側面/平面図

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
UC-Drawツールズ Slab bridge(床板橋) ¥107,800 (税抜¥98,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
UC-Drawツールズ Slab bridge(床板橋) ¥43,120 (税抜¥39,200)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(UC-Drawツールズ Slab bridge(床板橋)) 無償 ¥43,120(税抜¥39,200)
サブスクリプション(UC-Drawツールズ Slab bridge(床板橋) フローティング) ¥45,276(税抜¥41,160)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 1ヶ月 2ヶ月 3ヶ月 6ヶ月
UC-Drawツールズ Slab bridge(床板橋) ¥43,120 ¥54,978 ¥64,680 ¥79,772

■レンタルフローティングライセンス

対象製品 1ヶ月 2ヶ月 3ヶ月 6ヶ月
UC-Drawツールズ Slab bridge(床板橋) ¥70,070 ¥92,708 ¥109,956 ¥135,828


アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
UC-Drawツールズ Slab bridge(床板橋) ¥86,240 (税抜¥78,400)

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント


フォーラムエイト・ポイント・バンク(FPB)」は、ご購入時に購入金額に応じたポイントを登録ユーザ情報のポイントバンクに加算し、次回以降の購入時にポイントに応じた割引または、随時特別景品に交換するユーザ向けの優待サービスです。

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント

製品名 交換ポイント数
UC-Drawツールズ Slab bridge(床板橋) 58,800ポイント

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

UC-Drawツールズ Slab bridge(床版橋)
バージョン リリース日 主なバージョンアップ内容
1.21.00  15/12/17
  1. SXF共通ライブラリを Ver.3.10からVer.3.30へ更新
  2. AutoCAD 2013形式のDXF、DWG出力に対応
1.20.00 12/06/04 道路橋示方書・同解説(平成24年3月)に対応
1.19.09 12/04/18 UC-Drawツールズ Slab bridge(床板橋)(平成24年道示対応版)(暫定版)
平成24年2月16日に国土交通省より通知された道路橋示方書の条文に対応
  1. 鉄筋基準値に「SD390,SD490鉄筋」を追加、図面生成機能を更新
1.05.00 09/10/05
  1. Windows7への対応
  2. CAD製図基準(案)平成20年5月版のレイヤ名称に対応
1.04.00 08/04/24
  1. SXF出力 Ver.3.0 に対応
  2. 引出線丸文字内の文字サイズの任意設定に対応
  3. 度分秒単位の角度表記に対応
1.03.00 08/02/08
  1. Web認証方式に対応、レンタルライセンス・フローティングライセンスに対応
1.02.00 07/06/18
  1. 生成図面の「UC-Draw連動」に対応
  2. 製品ヘルプをHTML形式に変更(Vista対応)

動作環境


動作環境

OS Windows 8 / 10
CPU Pentium 133MHz以上 (推奨PentiumIII 500MHz以上)
必要メモリ(OSも含む) 128MB以上 (推奨256MB以上)
必要ディスク容量 約60MB以上 (インストール時及び実行時含む)
ディスプレイ(画面解像度) 800×600以上 (推奨1024×768以上)
入力データ拡張子 SLB、DSLB、PSX
ファイル出力 SFC、P21、DXF、DWG、PSX、TSD、JWC、JWW
他製品との連動 <読込>PC単純桁の設計・CAD(図面生成用)

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲メイン画面

▲断面選択画面

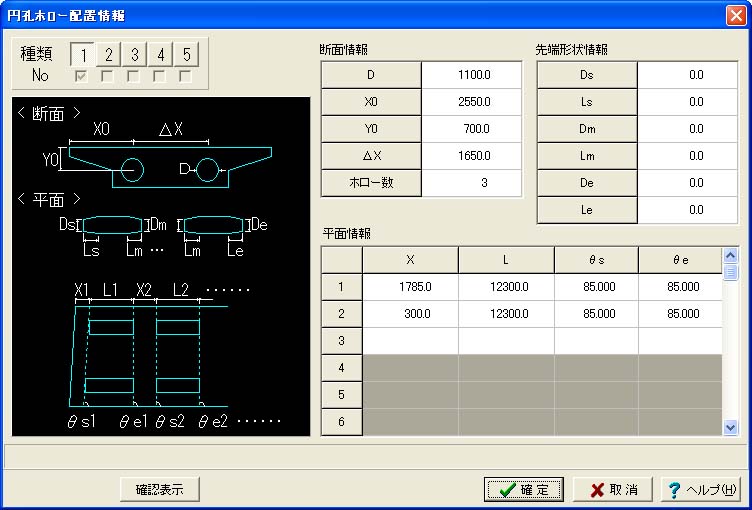

▲円孔ホロー配置情報の入力画面

▲円孔ホロー配置情報の確認画面

▲鉄筋選択画面およびホロー補強筋入力画面

▲鋼材配置入力画面

▲図面生成条件

▲配筋図(断面図)確認画面

▲配筋図(下面図)確認画面

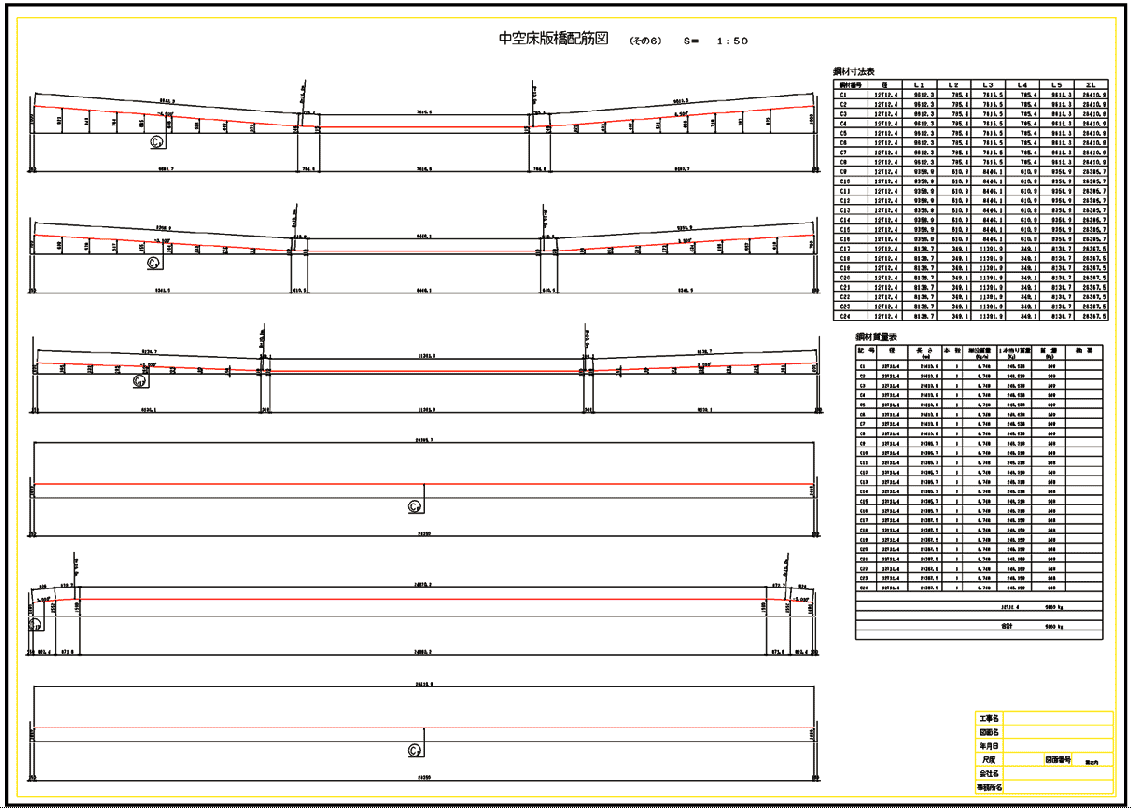

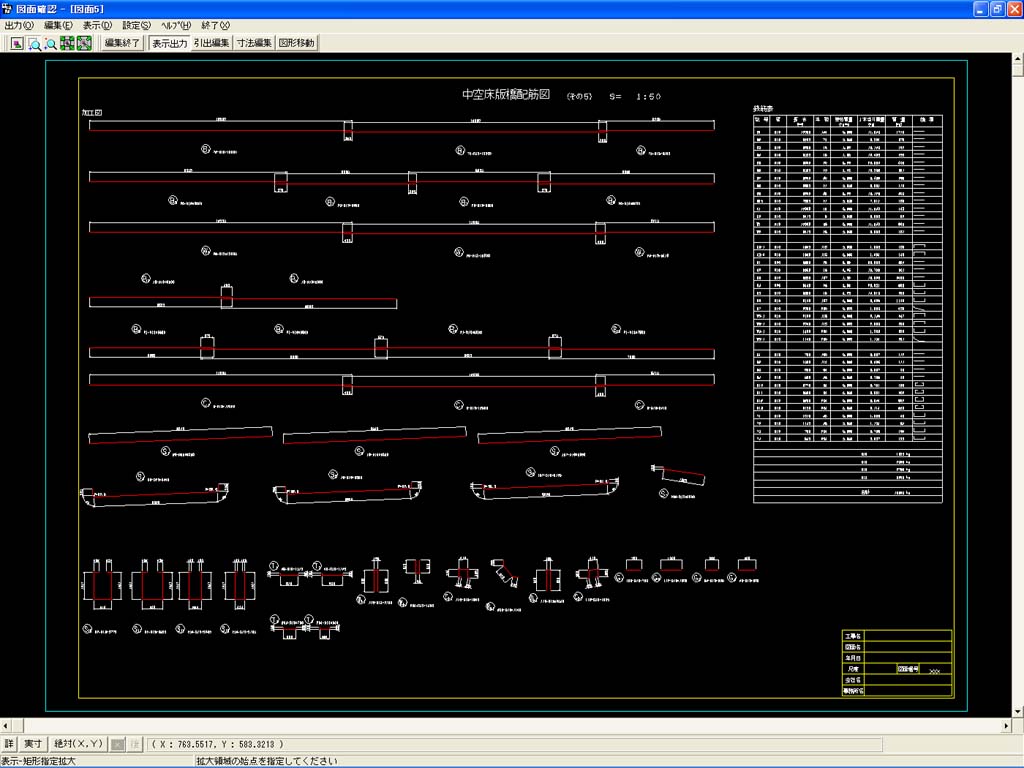

▲加工図および鉄筋表確認画面

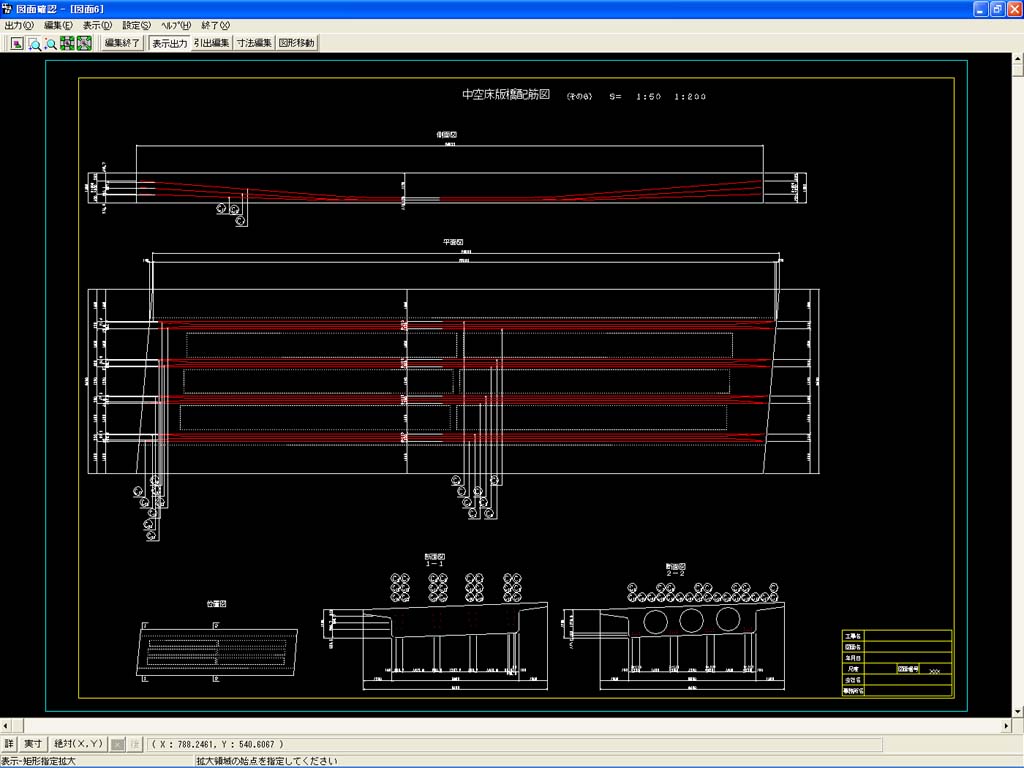

▲鋼材配置図確認画面
