フーチングの設計計算 Ver.2/(旧基準) Ver.2

道路橋示方書に準じた土木構造物のフーチングの断面照査プログラム

フーチングの設計計算
(部分係数法・H29道示対応) Ver.2

初版リリース:2017.09.29/最新Ver.リリース:2018.02.20

¥78,000

フーチングの設計計算(旧基準) Ver.2

初版リリース :2010.04.30/最新Ver.リリース:2012.05.14

¥54,600

プログラム概要

土木構造物のフーチングの断面照査プログラム。
杭基礎、直接基礎のフーチングを対象としており、常時、暴風時及びレベル1地震時の許容応力度法照査、レベル2地震時の保有水平耐力法による照査を行います。また、骨組み解析による連続フーチングの柱間の照査、円形フーチングの照査にも対応しています。
公益社団法人 日本道路協会より平成29年11月に発刊された道路橋示方書・同解説を参考に、フーチングの断面照査にも対応しております。

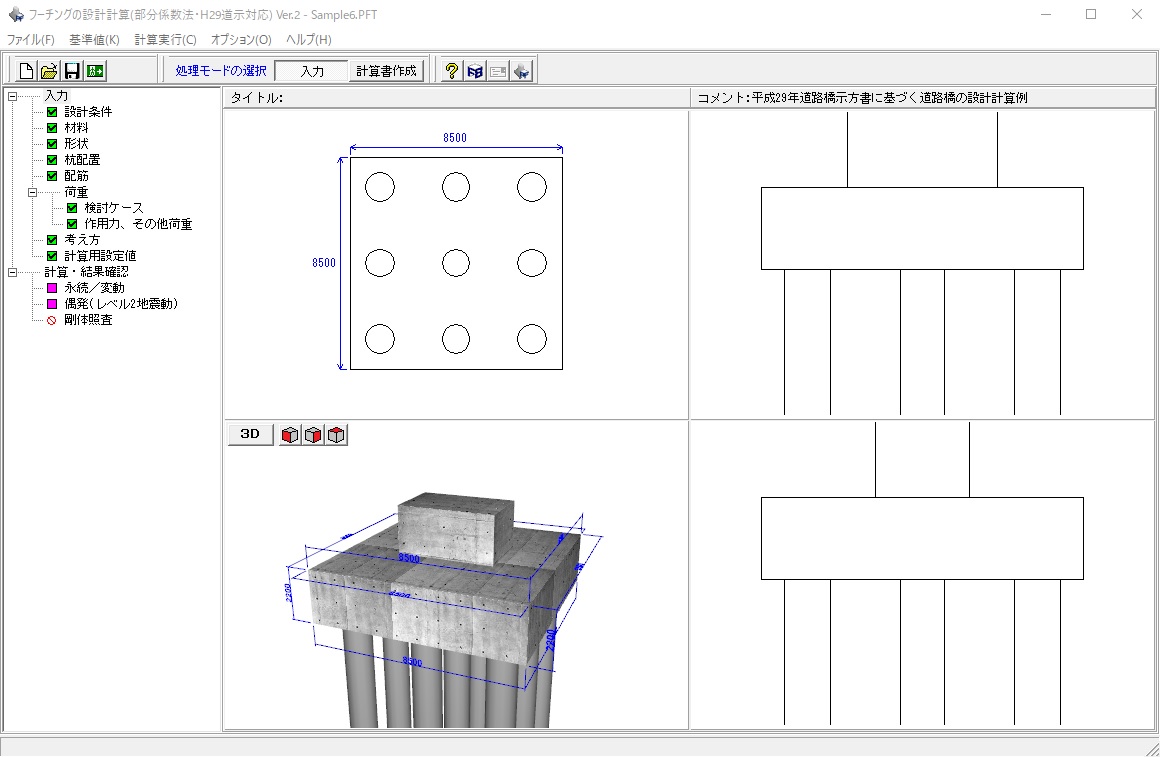

▲メイン画面

▲杭配置画面

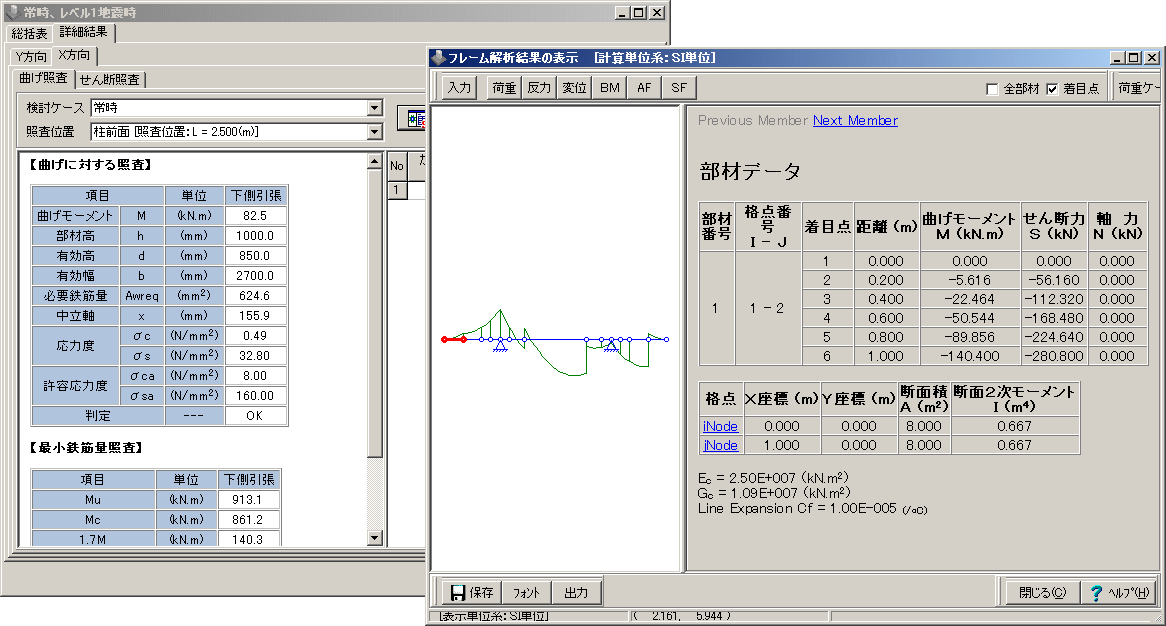

▲結果確認画面

プログラムの機能と特長

プログラムの機能と特長

  1. 一般的な矩形フーチングと合わせ、円形フーチングにも対応しており、円形形状における断面力算定を行います。直接基礎では、底面地盤反力度による断面力の算定も円形形状に対して行います。

  2. フーチング補強時の断面照査に対応しています。杭基礎の場合、増し杭工法による杭基礎補強を行った場合の照査にも対応しており、既設杭、増し杭の荷重分担を評価した照査を行います。(旧基準版のみ)

  3. 柱は橋軸直角方向に4本まで配置可能。多柱式の場合、フレーム解析による連続フーチングとしての柱間照査を行います。

  4. 基礎の設計・3D配筋」、「橋脚の設計・3D配筋」、「ラーメン橋脚の設計計算」からエクスポートしたXMLファイルを読み込むことにより、形状,配筋,杭配置,荷重ケース等の諸条件の取り込みが可能です。

  5. フーチング上の土砂を想定した過載荷重の他、フーチング上面に作用する鉛直任意荷重、側面に作用する水平荷重,モーメント荷重等の任意荷重を考慮することができます。

  6. 計算書は、詳細な断面力の算出過程を出力しており、手計算で追えるよう配慮した書式となっています。また、画面上でのプレビュー機能の他、Word,HTML,テキスト出力を行うことも可能です。

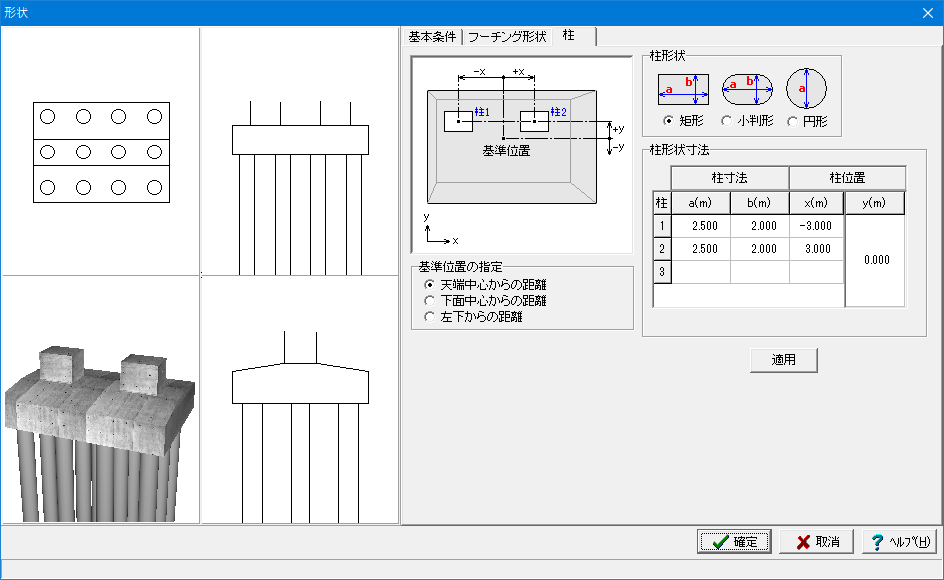

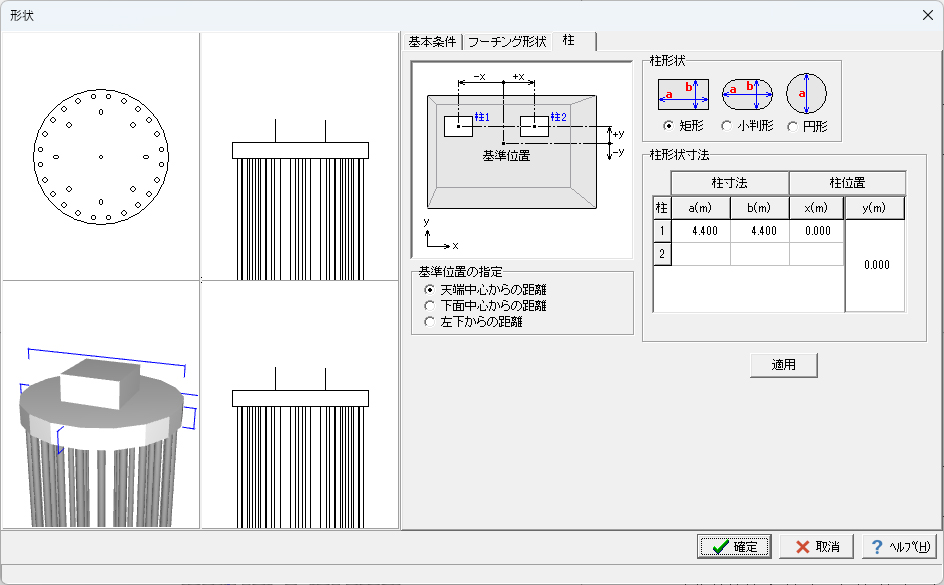

▲形状入力画面

▲杭配置画面

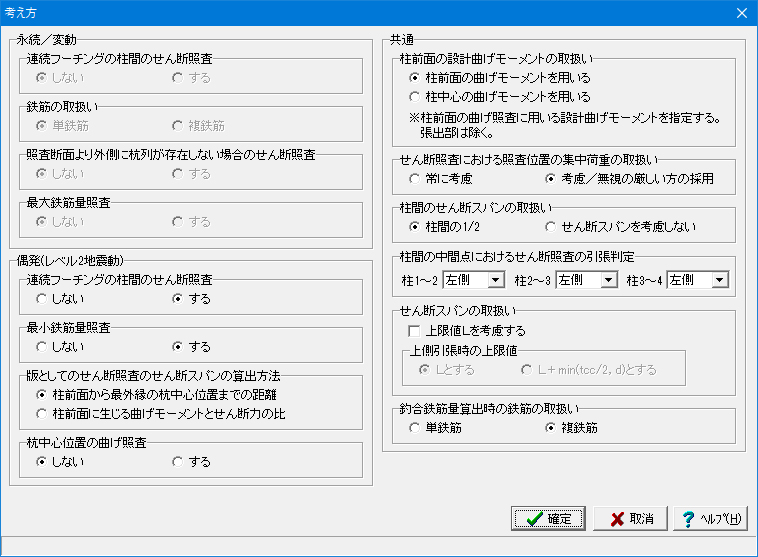

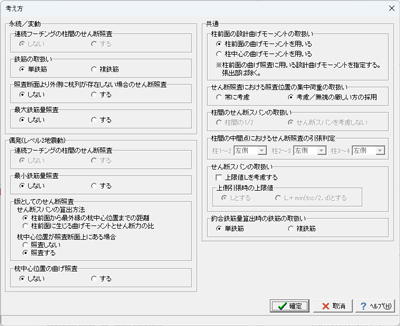

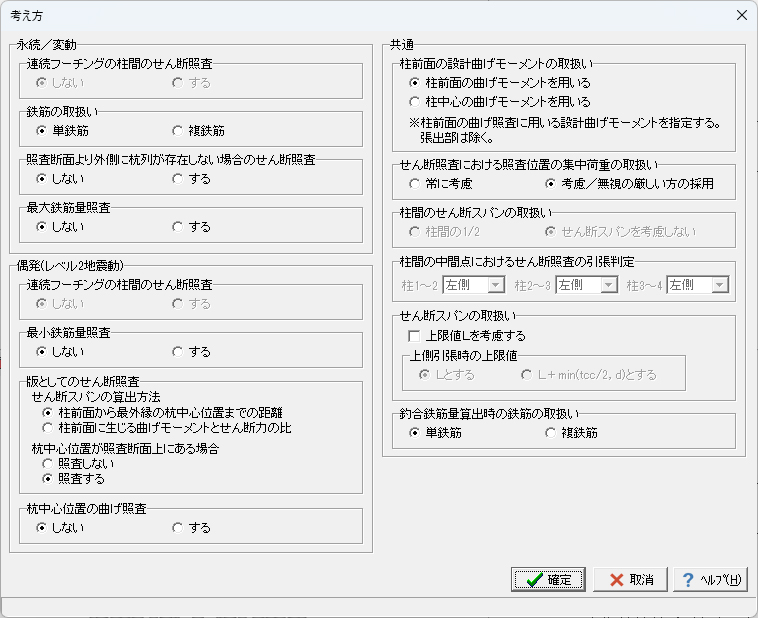

▲考え方画面

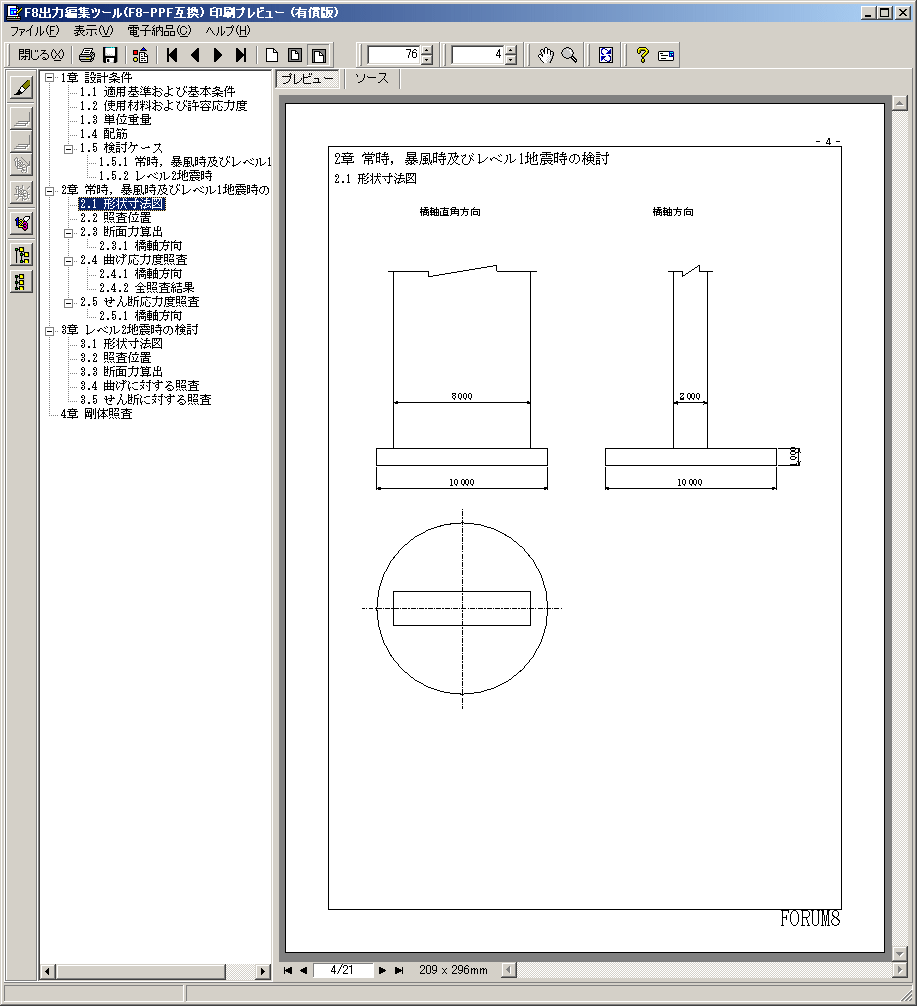

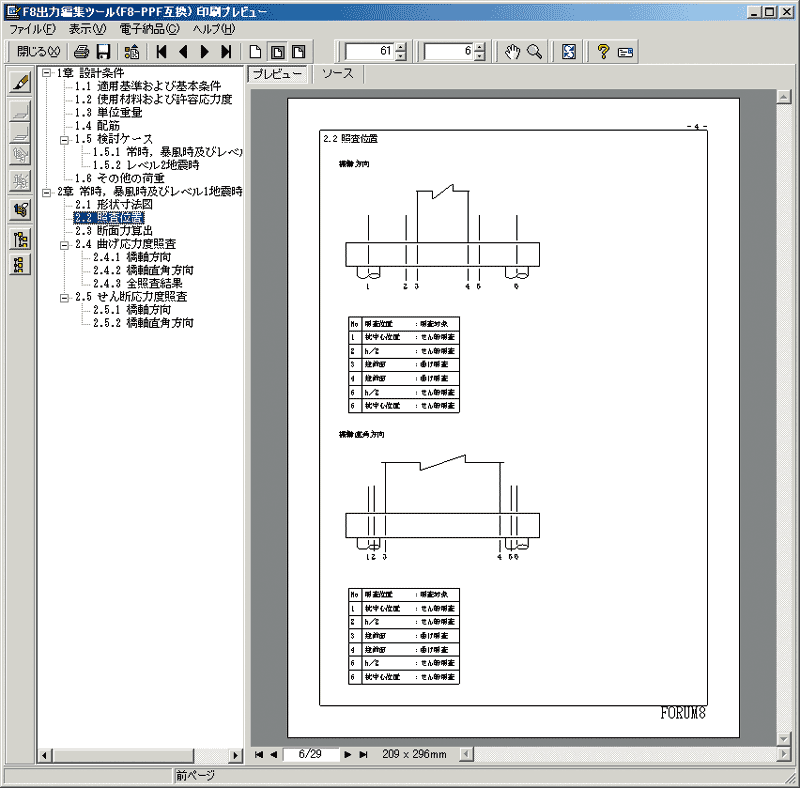

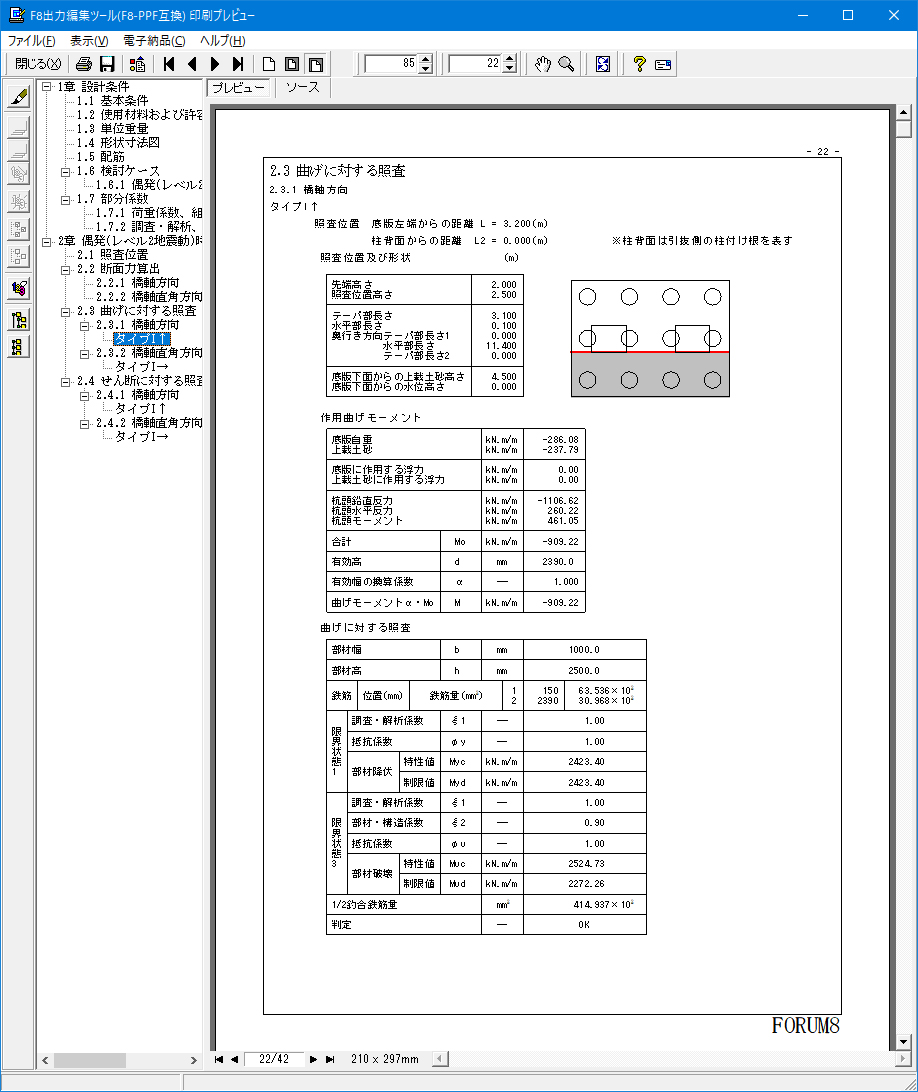

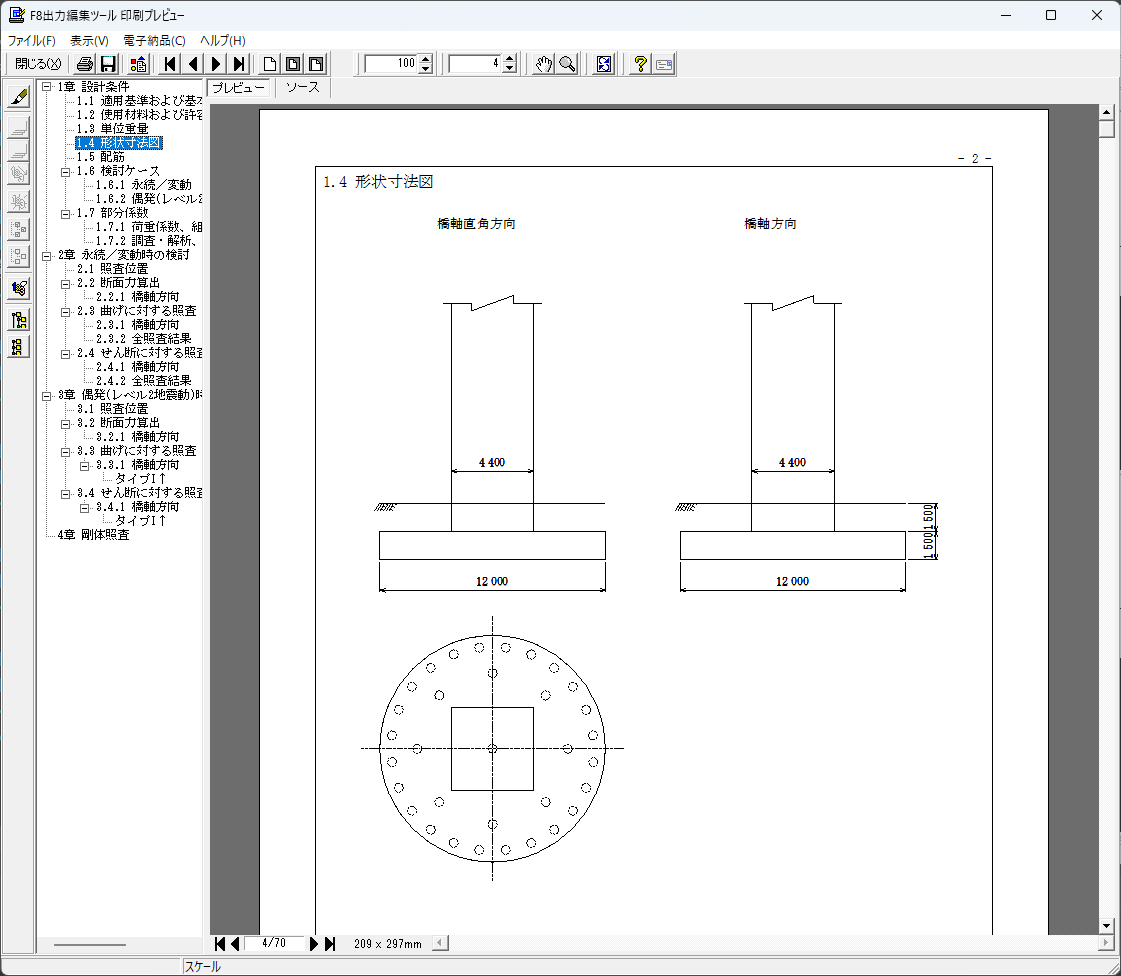

▲計算書

計算内容

断面力の算定

道路橋示方書に規定された照査断面におけるフーチング自重、上載土重量、浮力、杭反力(杭基礎)や地盤反力度(直接基礎)による断面力を算定します。


基礎形式 杭基礎、直接基礎
設計対象 新設設計、既設設計(旧基準版のみ)、補強設計(旧基準版のみ)
フーチング形状 矩形(両方向テーパに対応)、円形(直接基礎は許容応力度法照査のみ)
柱形状 矩形、円形、小判形
柱本数 1~4
多柱式の検討 柱間照査(FRAME解析による断面力算出)に対応
載荷荷重 杭反力(任意指定)、地盤反力(内部計算)、過載荷重(常時、レベル1地震時)、任意荷重(鉛直方向集中荷重、分布荷重、モーメント荷重/側面の水平荷重)
杭列数 1~100
杭反力 直接指定
地盤反力度 内部計算
鉄筋 異形棒鋼、丸鋼(旧基準版のみ)

断面照査

・常時、暴風時及びレベル1地震時では、曲げ応力度、せん断応力度に対する許容応力度法照査を行います。
・合わせて、必要鉄筋量の確認も可能です。
・レベル2地震時では曲げ耐力照査、はりとしてのせん断耐力照査、版としてのせん断耐力照査を行います。

その他の照査

・常時、レベル1地震時における最小鉄筋量照査(設定によりレベル2地震時も可能)、レベル2地震時の釣合鉄筋量照査を行います。
・杭基礎、直接基礎ともに、フーチングの剛体判定を行うことができます。

円形フーチングの計算

・単柱橋脚を対象として、円形フーチングの照査に対応しています。
・フーチング主鉄筋は、通常の矩形フーチングと同様、橋軸方向、橋軸直角方向に格子状に配置される形式を想定しています。
・直接基礎の基礎底面の地盤反力度による断面力は、円形形状を考慮した計算を行います。
・多柱式としての検討及び直接基礎のレベル2地震時照査には対応しておりません。

適用範囲(部分係数法・H29道示対)

基礎形式 杭基礎、直接基礎
設計対象 新設
フーチング形状 形(両方向テーパに対応)、円形(直接基礎は永続/変動照査のみ)
柱形状 矩形、円形、小判形
柱本数 1~4
多柱式の検討 柱間照査(FRAME解析による断面力算出)に対応
載荷荷重 杭反力(任意指定)、地盤反力(内部計算)、過載荷重(永続/変動)、
任意荷重(鉛直方向集中荷重、分布荷重/側面の水平荷重、モーメント荷重)
杭列数 1~100
杭反力 直接指定
地盤反力度 プログラム内部計算
鉄筋 異形棒鋼

部分係数(部分係数法・H29道示対)

各作用に荷重係数及び組合せ係数を考慮します。本製品で係数を考慮するのは、自重,土砂重量,過載荷重,その他荷重です。安定計算や柱,上部工計算を行いませんので、フーチング下面の作用力,柱基部断面力,杭反力については、予め係数を考慮した値を直接指定して頂くことになります。過載荷重やその他荷重については、作用種別(D,L,EQ,CO等)を自由に設定することができます。抵抗係数,調査・解析係数,部材・構造係数は、各照査毎に指定,変更することが可能です。

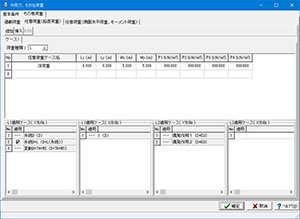

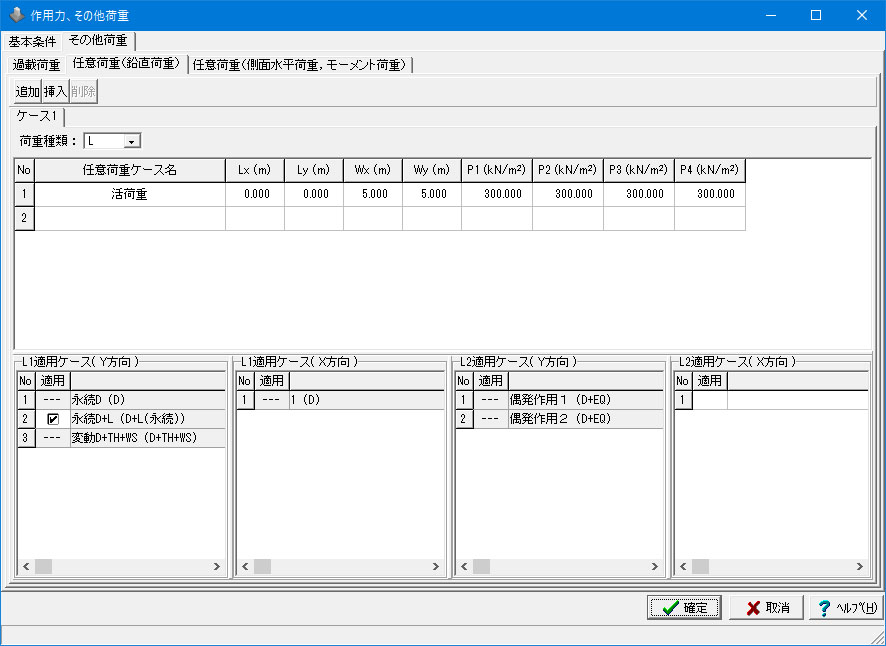

▲その他荷重画面

断面照査(部分係数法・H29道示対)

・曲げ及びせん断に対して耐久性能、耐荷性能(限界状態1,限界状態3)の照査を行います。
・杭基礎の偶発(レベル2地震動)時は版としてのせん断照査も行います。

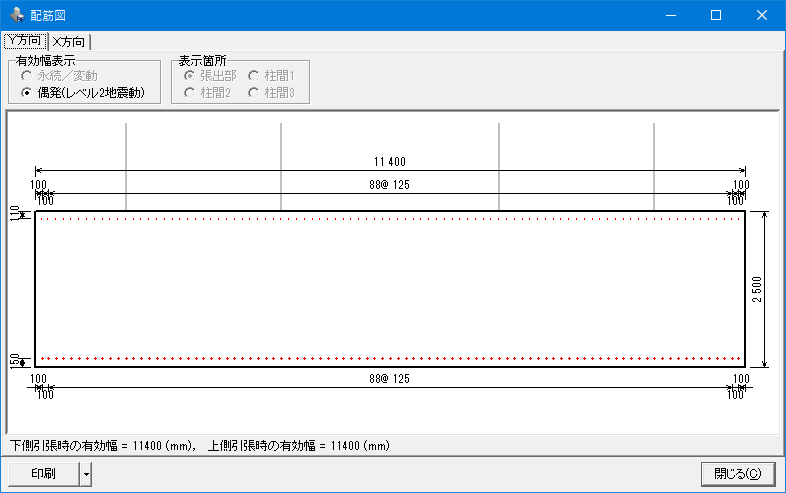

▲配筋図画面

▲結果確認(偶発)

以下は断面照査内容の一例です。これらの照査結果は、計算確認画面で曲げ、せん断毎にまとめて表示しており視認性を高めています。

・曲げモーメント≦部材降伏に対する制限値(耐荷性能、限界状態1)
・曲げモーメント≦部材破壊に対する制限値(耐荷性能、限界状態3)
・せん断力≦斜引張破壊に対する制限値(耐荷性能、限界状態3)

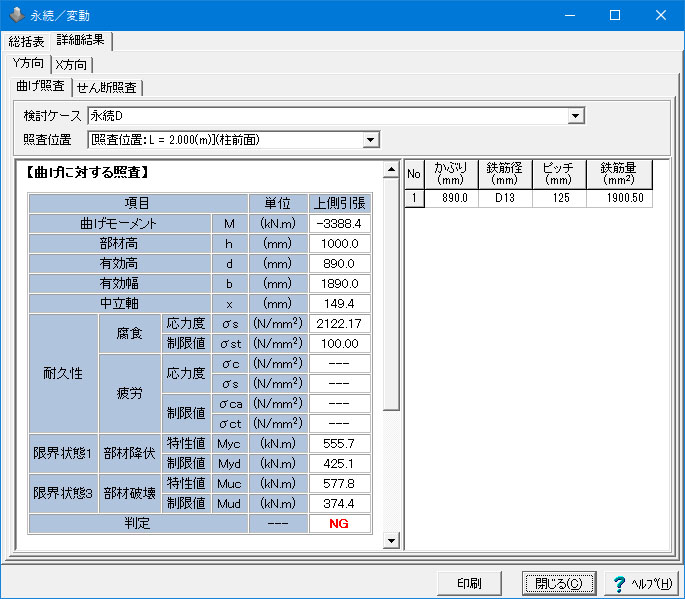

▲計算確認画面

適用基準及び参考文献


適用基準
道路橋示方書 道路橋示方書 I 共通編 平成29年 (公社)日本道路協会
道路橋示方書 III コンクリート橋・コンクリート部材編 平成29年 (公社)日本道路協会
道路橋示方書 IV 下部構造編 平成29年 (公社)日本道路協会
道路橋示方書 V 耐震設計編 平成29年 (公社)日本道路協会
道路橋示方書・同解説(平成24年3月) 社団法人 日本道路協会
設計計算 杭基礎設計便覧(平成19年1月) 社団法人日本道路協会

プログラム概要

道路橋のフーチングの設計を行うプログラムです。
杭基礎、直接基礎のフーチングを対象としており、常時、暴風時及びレベル1地震時の許容応力度法照査、レベル2地震時の保有水平耐力法による照査を行います。また、「既設道路橋基礎の補強に関する参考資料」に準じたフーチングの補強設計や、骨組み解析による連続フーチングの柱間の照査、円形フーチングの照査にも対応しています。

▲メイン画面

▲杭配置画面

▲結果確認画面

プログラムの機能と特長

プログラムの機能と特長

  1. 一般的な矩形フーチングと合わせ、円形フーチングにも対応しており、円形形状における断面力算定を行います。直接基礎では、底面地盤反力度による断面力の算定も円形形状に対して行います。
  2. フーチング補強時の断面照査に対応しています。杭基礎の場合、増し杭工法による杭基礎補強を行った場合の照査にも対応しており、既設杭、増し杭の荷重分担を評価した照査を行います。(旧基準版のみ)
  3. 柱は橋軸直角方向に4本まで配置可能。多柱式の場合、フレーム解析による連続フーチングとしての柱間照査を行います。
  4. 基礎の設計・3D配筋」、「橋脚の設計・3D配筋」、「ラーメン橋脚の設計計算」からエクスポートしたXMLファイルを読み込むことにより、形状,配筋,杭配置,荷重ケース等の諸条件の取り込みが可能です。
  5. フーチング上の土砂を想定した過載荷重の他、フーチング上面に作用する鉛直任意荷重、側面に作用する水平荷重,モーメント荷重等の任意荷重を考慮することができます。
  6. 計算書は、詳細な断面力の算出過程を出力しており、手計算で追えるよう配慮した書式となっています。また、画面上でのプレビュー機能の他、Word,HTML,テキスト出力を行うことも可能です。

▲形状入力画面

▲杭配置画面

▲考え方画面

▲計算書

計算内容

断面力の算定

道路橋示方書に規定された照査断面におけるフーチング自重、上載土重量、浮力、杭反力(杭基礎)や地盤反力度(直接基礎)による断面力を算定します。


基礎形式 杭基礎、直接基礎
設計対象 新設設計、既設設計(旧基準版のみ)、補強設計(旧基準版のみ)
フーチング形状 矩形(両方向テーパに対応)、円形(直接基礎は許容応力度法照査のみ)
柱形状 矩形、円形、小判形
柱本数 1~4
多柱式の検討 柱間照査(FRAME解析による断面力算出)に対応
載荷荷重 杭反力(任意指定)、地盤反力(内部計算)、過載荷重(常時、レベル1地震時)、任意荷重(鉛直方向集中荷重、分布荷重、モーメント荷重/側面の水平荷重)
杭列数 1~100
杭反力 直接指定
地盤反力度 内部計算
鉄筋 異形棒鋼、丸鋼(旧基準版のみ)

断面照査

・常時、暴風時及びレベル1地震時では、曲げ応力度、せん断応力度に対する許容応力度法照査を行います。
・合わせて、必要鉄筋量の確認も可能です。
・レベル2地震時では曲げ耐力照査、はりとしてのせん断耐力照査、版としてのせん断耐力照査を行います。

その他の照査

・常時、レベル1地震時における最小鉄筋量照査(設定によりレベル2地震時も可能)、レベル2地震時の釣合鉄筋量照査を行います。
・杭基礎、直接基礎ともに、フーチングの剛体判定を行うことができます。

フーチングの補強設計

・フーチングの拡幅および上面増厚を行った場合の補強設計に対応しています。
・杭基礎では、「既設道路橋基礎の補強に関する参考資料」に準じた増し杭工法を想定しており、常時、暴風時及びレベル1地震時では、既設死荷重時の残留応力を評価した照査を行います。

円形フーチングの計算

・単柱橋脚を対象として、円形フーチングの照査に対応しています。
・フーチング主鉄筋は、通常の矩形フーチングと同様、橋軸方向、橋軸直角方向に格子状に配置される形式を想定しています。
・直接基礎の基礎底面の地盤反力度による断面力は、円形形状を考慮した計算を行います。
・多柱式としての検討及び直接基礎のレベル2地震時照査には対応しておりません。

適用基準及び参考文献

適用基準
道路橋示方書 道路橋示方書・同解説(平成24年3月) 社団法人 日本道路協会
設計計算 既設道路橋基礎の補強に関する参考資料(平成12年2月) 社団法人 日本道路協会
杭基礎設計便覧(平成19年1月) 社団法人日本道路協会

製品価格

本体価格

価格は税別表示です

■本体価格

製品名

価格

フーチングの設計計算(部分係数法・H29道示対応) Ver.2 ¥78,000
フーチングの設計計(旧基準) Ver.2 ¥54,600
◾「平成24年道示対応版」です。 本製品では、平成14年道路橋示方書の基準は扱えません。
ただし、他の基準類は基本的にそのまま継承いたします。

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名

価格

フーチングの設計計算(部分係数法・H29道示対応) Ver.2 ¥31,200
フーチングの設計計(旧基準) Ver.2 ¥21,840

>>ライセンス形態についての詳細はこちら

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント


フォーラムエイト・ポイント・バンク(FPB) 交換ポイント

フォーラムエイト・ポイント・バンク(FPB)」は、ご購入時に購入金額に応じたポイントを登録ユーザ情報のポイントバンクに加算し、次回以降の購入時にポイントに応じた割引または、随時特別景品に交換するユーザ向けの優待サービスです。

価格は税別表示です

製品名 交換ポイント数
フーチングの設計計算(部分係数法・H29道示対応) Ver.2 46,800ポイント
フーチングの設計計算(旧基準) Ver.2 32,760ポイント

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス
※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税別表示です

対象製品 初年度 1年
サブスクリプション(フーチングの設計計算(部分係数法・H29道示対応) Ver.2) 無償 ¥31,200
サブスクリプション(フーチングの設計計算(旧基準) Ver.2) ¥21,840
サブスクリプション(フーチングの設計計算(部分係数法・H29道示対応) Ver.2 フローティング) ¥32,760
サブスクリプション(フーチングの設計計算(旧基準) Ver.2 フローティング) ¥30,576

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税別表示です

■レンタルライセンス

対象製品 1ヶ月 2ヶ月 3ヶ月 6ヶ月
フーチングの設計計算(部分係数法・H29道示対応) Ver.2 ¥31,200 ¥39,780 ¥46,800 ¥57,720
フーチングの設計計算(旧基準) Ver.2 ¥21,840 ¥27,846 ¥32,760 ¥40,404

■レンタルフローティングライセンス

対象製品 1ヶ月 2ヶ月 3ヶ月 6ヶ月
フーチングの設計計算(部分係数法・H29道示対応) Ver.2 ¥50,700 ¥67,080 ¥79,560 ¥98,280
フーチングの設計計算(旧基準) Ver.2 ¥35,490 ¥46,956 ¥55,692 ¥68,796


アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税別表示です

製品名 アカデミー価格
フーチングの設計計算(部分係数法・H29道示対応) Ver.2 ¥62,400
フーチングの設計計算(旧基準) Ver.2 ¥43,680

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

フーチングの設計計算(部分係数法・H29道示対応)
バージョン リリース日 バージョンアップ内容
2.0.0 18/02/20
  1. 1.平成29年11月 道路橋示方書・同解説に対応しました。
  2. 2.Ver.1から変更のある項目は、以下のとおりです。
    (1)Susd算出におけるScd,Scの上限値を考慮しないように変更。
    (2)耐久性能照査(腐食)は一般部材(気中部材)時のみ行うように変更。
    (3)基準値画面でコンクリート材質及び鉄筋材質の追加に対応。
    (4)版としてのせん断照査で、照査断面上に杭中心が位置する場合の照査有無選択に対応。

フーチングの設計計算 Ver.2
バージョン リリース日 バージョンアップ内容
2.00.00 12/05/14
  1. 道路橋示方書・同解説(平成24年3月)に対応

  2. 1.鉄筋材質の削除(SR235,SD295)、追加(SD390,SD490)
  3. 2.鉄筋の基準値、引張応力度を軸方向鉄筋とそれ以外(せん断補強鉄筋)に分離
    降伏応力度もせん断補強鉄筋、横拘束鉄筋とそれ以外に分離
    (旧基準道示(平成14年以前)に対応は平成24年道示対応版オプションが必要)
1.99.00
(Ver.2
暫定版)
12/04/13
  1. フーチングの設計計算 Ver.2(平成24年道示対応版)(暫定版)
    平成24年2月16日に国土交通省より通知された道路橋示方書の条文に対応

  2. 1.鉄筋材質の削除(SR235,SD295)、追加(SD390,SD490)
  3. 2.鉄筋の基準値(引張応力度、降伏応力度)を変更

動作環境


動作環境

OS Windows 8 / 10 等の32bit Windows環境を有するOS
CPU PentiumII 333MHz以上 (推奨PentiumIII 800MHz以上)
必要メモリ(OSも含む) 128MB以上 (推奨256MB以上)
必要ディスク容量 約30MB
ディスプレイ(画面解像度) 1024×768以上
入力データ
拡張子
部分係数法・H29道示対応版 PFT
旧基準版 F4G, F5F
ファイル出力 F8出力編集ツール対応:TXT、HTM、 PPF、DOC、 DOCX、PDF、 JTD、JTDC
他製品との連動 部分係数法・H29道示対応版 基礎の設計・3D配筋(部分係数法・H29道示対応)
橋脚の設計・3D配筋(部分係数法・H29道示対応)
旧基準版 <インポート>
基礎の設計・3D配筋(旧基準)
橋脚の設計・3D配筋(旧基準)
ラーメン橋脚の設計計算(旧基準)

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲メイン画面

▲考え方

▲形状入力画面

▲杭配置画面

▲補強時の形状画面

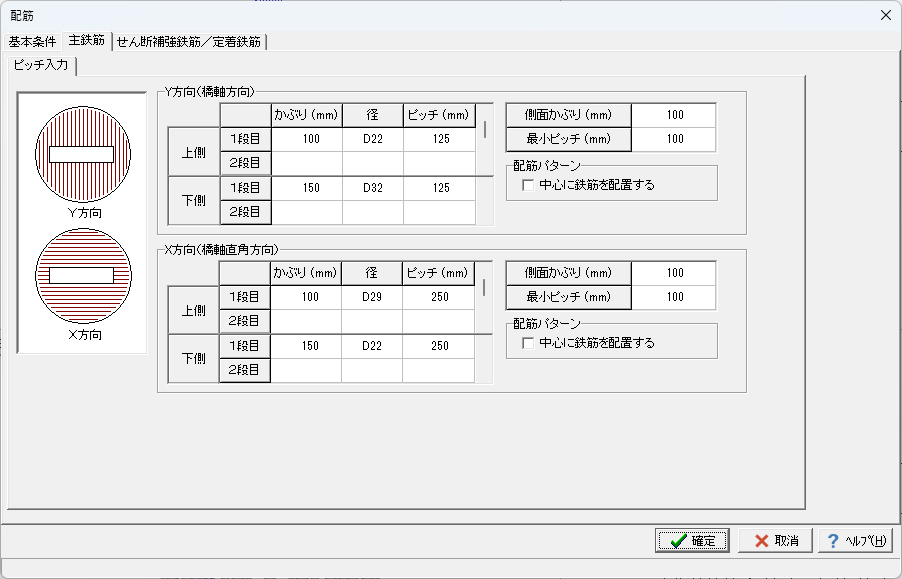

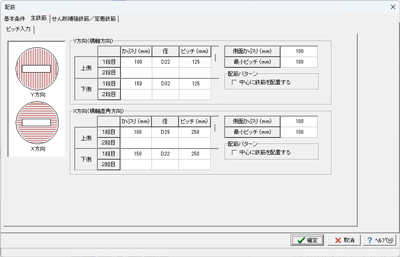

▲配筋確認画面

▲結果確認画面

▲結果確認(L2)

▲円形フーチングの計算書出力

▲計算書

1.適用範囲、制限条件

フーチングが円形で同心円状に杭配置が可能か?

可能です。
但し、杭反力を算出する機能はありませんので、別途算出された杭反力を入力してください。

安定照査を行うことは出来ますか

できません。
本プログラムでは断面照査のみ可能となっています。

柱の検討を行うことはできますか

できません。
本プログラムではフーチングの断面照査のみ可能となっています。

フーチング補強時の断面照査は可能ですか

平成24年道示対応オプションで照査可能となります。
杭基礎の場合、増し杭工法による杭基礎補強を行った場合の照査にも対応しており、既設杭、増し杭の荷重分担を評価した照査を行います。

杭基礎での設計において、「基礎の設計・3D配筋」と同等の照査が可能ですか

本プログラムでは杭反力を計算する機能がありませんので、杭反力が既知であれば可能です。

2.断面力の算定

円形フーチングの地盤反力算出根拠は?

円形フーチングの地盤反力は以下のように算出しています。

■浮上りが生じないとき
qmax、qmin = VB/AB ± |MB・a|/IB
  ここに、
VB:基礎底面に作用する鉛直力
AB:基礎底面の全面積
MB:基礎底面に作用するモーメント
a:基礎幅の1/2(半径)
IB:基礎底面の断面二次モーメント

■浮上りが生じるとき
qmax:分布幅を仮定し、作用力と地盤反力とが釣合うよう収束計算を行っています。

上記のように扱っていることから、計算過程を出力することができず、現行では、結果のみの出力を行っています。ご了承ください。

橋軸および橋軸直角方向の地盤反力の考え方はどのようになりますか?

道路橋示方書の直接基礎の設計では、一般に、
・橋軸方向
・橋軸直角方向
に着目し、これらの1方向に荷重を載荷したときに生じる地盤反力度に対してフーチングの検討を行いますが、本プログラムにおいても、このように検討しております。

杭の反力を作用力としてフーチングに設定することは可能でしょうか

可能です。「荷重」-「作用力、その他荷重」-「杭反力」で入力いただけます。
尚、杭基礎としての設計は杭反力を直接入力することでのみ対応可能です。自動計算することはできませんのでご注意下さい。

3.配筋

配筋の入力画面に、「柱部の定着鉄筋を考慮する」の入力がありますが、この鉄筋はどのような鉄筋のことでしょうか

柱付け根位置では既設部柱があるため補強部の上側主鉄筋が断ち切られていると考えます。
そのため、有効幅から柱部分を除いた範囲に配置されているものと計算します。
「柱部の定着鉄筋を考慮する」は柱部に突き当たる鉄筋も考慮する場合にチェックし、鉄筋を設定して下さい。

鉄筋材質としてSD295を選択することはできますか

平成24年道示対応オプションで選択可能となります。

4.荷重

任意荷重でフーチング中心の作用力を再現することは可能でしょうか

入力は可能です。
但し、任意荷重は断面照査のみに用います。直接基礎のフーチング下面の作用力には考慮されません。
