RC断面計算

WebAPとしてマルチプラットフォームでの利用が可能

UC-1 Cloud 自動設計 RC断面計算

初版リリース:2022.07.29

¥193,600 (税抜¥176,000)

関連製品:UC-1 RC断面計算(部分係数法・H29道示対応)/(旧基準)

プログラム概要

本製品はWebアプリのためインストールの必要がなく、インターネットに接続できる環境があれば、PCやタブレット端末やスマートフォン等、デバイスを選ばず主要な Webブラウザで気軽に利用することが出来ます。さらにユーザアカウント毎に環境が用意されるため、別々の端末でも同様の設定やサービスが利用できます。
例えば、会社のPCで作成したデータを、外出先ではタブレット端末やスマートフォンで利用でき、複数の作業者が共同で編集を行うなど、高い利便性を実現します。
また、本製品からデータファイル(*.rc8)としてエクスポートし、UC-1設計シリーズ製品「RC断面計算(旧基準)」で読み込み、詳細設計や計算書の出力を行うことができます。rc8データは「RC断面計算(部分係数法・道示対応)」でも読み込むことが可能です。

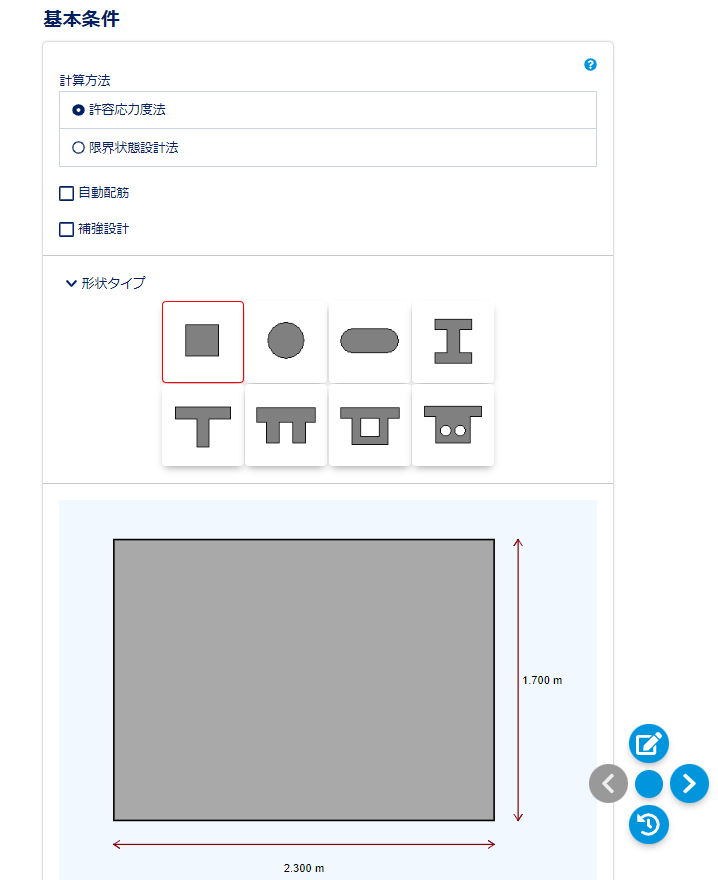

▲入力画面

▲結果画面

UC-1 自動設計シリーズ Auto Series 共通機能

Webアプリケーション
ソフトウェアのインストール必要なし
インターネット環境があれば、PCやタブレット端末やスマートフォン等、 デバイスを選ばず主要なWebブラウザで使用可能
ユーザアカウント毎の環境
別々の端末でも同様の設定やサービスが利用可能
高い利便性
会社のPCで作成したデータを、外出先ではタブレット端末スマートフォン利用とさまざまなシーンで利用複数の作業者が共同で編集可能
最小限の入力
タブレットやスマートフォン端末といった比較的小さな画面での利用を想定し、入力項目を最小限に抑え、少ない入力で概略的な計算が行えるよう対応
レスポンシブなインターフェース
PCやタブレット等のマルチデバイス、マルチブラウザで快適に利用

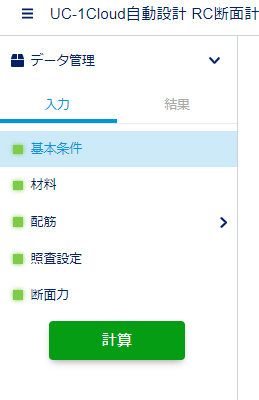

▲入力インターフェース

画像をクリックすると大きな画像が表示されます。

▲UC-1 Cloud 利用イメージ

関連情報

◆新製品情報
UC-1 Cloud 自動設計 RC断面計算 (Up&Coming '22 盛夏号)NEW
◆フォーラムエイト クラウド劇場
UC-1 Cloud 自動設計 RC断面計算 (Up&Coming '22 盛夏号)NEW

プログラムの機能と特長

シンプルな入力

タブレットやスマートフォン端末といった比較的小さな画面での利用を想定し、入力項目を最小限に抑え、少ない入力で概略的な計算が行えるよう対応しました。操作についても、PCやタブレット等のマルチデバイス、マルチブラウザで快適に利用できるようレスポンシブなインターフェースを用意しています。

自動設計を強力サポート

UC-1シリーズ「RC断面計算」にはない機能として、本製品では自動配筋機能に対応します。入力された鉄筋の種類、かぶり、本数から、全ての照査結果がOKとなる配筋量を自動的に決定することが可能です。

さらに本製品では、補強設計機能として、照査結果がOKとなる補強材の必要量を自動設定する機能に対応します。補強の種類は「RC補強」「鋼板補強」「炭素繊維シート補強」をサポートしており、例えば「RC補強」では、全ての照査結果がOKとなるコンクリート増厚、および補強鉄筋量を自動で設定することができます。

これらの機能により、モデル化の自動設定をサポートします。自動設定されたモデルはUC-1「RC断面計算(旧基準)」のデータファイル(*.rc8)としてエクスポートが可能です。本製品からエクスポートしたデータファイルを「RC断面計算(旧基準)」で読み込み、詳細設計や計算書の出力を行うことができます。また、rc8データは「RC断面計算(部分係数法・道示対応)」でも読み込むことが可能です。

計算仕様

本製品では、様々な断面形状を持つ鉄筋コンクリート断面の断面諸量、応力度計算、必要鉄筋量、最小鉄筋量、抵抗モーメント、終局モーメント、初降伏モーメントの計算と、限界状態設計法による断面照査をサポートします。適用断面は定形パターンとして9種類の形状タイプに対応します。

計算方法

許容応力度法

限界状態設計法

適用基準

道路橋示方書(平成24年)

コンクリート標準示方書(平成8年)
コンクリート標準示方書(2002年)
コンクリート標準示方書(2007年)
コンクリート標準示方書(2012年)
鉄道構造物等設計標準(平成11年)
鉄道構造物等設計標準(平成16年)

形状タイプ

矩形、円形、小判横、小判縦、I桁、T桁、ダブルT桁、箱桁、円孔ホーロー桁

矩形(ハンチなし・中空部なし)、円形/円環、I桁、T桁、箱桁(1室、ハンチなし)

計算方法

  • 断面諸量
  • 曲げ照査
  • せん断照査
  • 抵抗モーメント
  • 終局モーメント
  • 降伏モーメント
  • 断面諸量
  • 耐久性(使用限界)
  • 断面破壊(終局限界)
  • 疲労破壊(疲労限界)
  • 使用性

UC-1 CloudのクラウドサービスにおけるSLA(サービス品質保証)

SLA明示項目

  1. 重大障害時の代替手段

    運用サーバは東京と沖縄の二か所のデータセンターで稼働しておりますが、いずれか一方で障害が発生した場合は、残る一方に運用を切り替えます。
    その際には、DNSのレコードを変更しサービスのURLの接続先をバックアップサーバのものに書き換えて対応します。


  2. サービス時間

    24時間


  3. 平均復旧時間

    下記を考慮して、約3~7時間程度

    1. バックアップサーバ側での更新データ(ファイル、データベース)の本サーバへのマージ
    2. DNS設定の復元

  4. サービス稼働率

    99.9 %
    <稼働率の定義>
    稼働率は、以下の計算式に基づいて算出するものとします。

    月間稼働率=(月間総稼動時間-ダウンタイム)/月間総稼動時間×100


    1. 月間総稼動時間
      720時間(30日)として計測します。
    2. ダウンタイムの考え方
      ダウンタイムとは、本サービスにおいてサーバエラーによりお客様が本サービスを利用できない時間が10分以上続く状態とします。
      ダウンタイムは、サーバ側のエラー率に基づいて計測します。
      なお、メンテナンスに伴うサービスの停止はダウンタイムとみなさず、ダウンタイムとして計測しません。
      これらの予定されたサービス停止については、停止期間5日前に予めお客様に通知します。

  5. サポート時間帯

    電話サポートは、当社営業時間内(9:00~17:30)


  6. バックアップの方法

    市販のサーバ向けバックアップソフトを使用し、ユーザのファイルを格納する保存領域を同セグメント内に設置したNAS上に、アーカイブとして一定期間おきに保存します。
    また、データベースについてはデータベースエンジン標準のバックアップ機能を利用し、同じくNAS上に一定期間おきにフルバックアップファイルを保存します。


  7. バックアップデータの保存期間

    1週間


  8. オンライン応答時間

    現状では、問題なく応答可能


  9. ログの取得

    HTTPアクセスログおよび、アプリケーションの認証ログを保存します。
    認証ログには以下の情報を保存し、将来的にユーザがアプリケーションを利用した時間等の集計を行える機能の提供を想定しています。


    1. 接続元IP
    2. 製品情報
    3. 時刻
    4. 認証種別(認証 or 開放)
    5. 認証結果
    6. アクセス先のURL

  10. 障害通知プロセス

    監視ソフトウェアを使い、ウエブサイトへのアクセスとサーバの状況を監視しています。不正な状況が発見される場合、管理者に自動的に通知されます。


  11. サービス解約時にデータやAPが削除されたことを証明する方法

    現状では、アプリケーションの利用が行えなくなるのみで、データを削除した旨の自動通知(メール)は発行していませんが、利用者が希望した際にはデータを確実に削除した旨の通知(メール)を発行します。


  12. 解約時の違約金の有無


  13. SLAの変更の可否

    可能

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
UC-1Cloud 自動設計 RC断面計算 ¥193,600(税抜¥176,000)

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

製品名 初年度 1年
UC-1Cloud 自動設計 RC断面計算 無償 ¥77,440(税抜¥70,400)

レンタルライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
UC-1Cloud 自動設計 RC断面計算 ¥87,120 ¥102,608 ¥125,840

アカデミー価格


教育機関の関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
UC-1Cloud 自動設計 RC断面計算 ¥154,880(税抜¥140,800)

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 UC-1Cloud 自動設計 RC断面計算
バージョン リリース日 バージョンアップ内容
1.0.0 22/07/29 新規リリース

動作環境


動作環境

推奨ブラウザ Google Chrome、Mozilla Firefox、Microsoft Edgeの最新版。
上記のブラウザ以外では一部の機能を使用できない可能性があります。
ブラウザの設定でJavascriptをオンにしてください。
他製品との連動 UC-1 RC断面計算(部分係数法・H29道示対応)/(旧基準)
