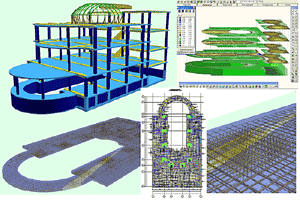

　　Allplan　　　3차원 토목 건축CAD

Allplan Architecture	(영어판)￥880,000（세금포함 ￥924,000) (일본어판）￥980,000（세금포함 ￥1,029,000）
Allplan Engineering	(영어판）￥880,000（세금포함 ￥924,000) (일본어판）￥980,000（세금포함 ￥1,029,000）
Allplan ArchitectureEngineering	(영어판) ￥1,170,000（세금포항 ￥1,228,500） (일본어판）￥1,270,000(세금포함 ￥1,333,500）

최신Ver.릴리스 ： '09.05.01

BIM 대응 3D도면 옵션
보고서・도면 토털 서비스

3D 모형 서비스

Allplan 카탈로그
다운로드（PDF）

Order
제품 구입

　　화면 샘플

■　Allplan Architecture

▼묘화 기능

▼3D 모델링과 스키칭 기능

▼프레젠테이션 기능

▼빌디자인과 인테리어 디자인

■ Allplan　Engineering

■구조뭉릐 손상 개소／보수 상황

3D 모델화의 흐름
우선, 신규 모델을 작성하는 료영으로 구조물의 외（그림1）을 별도로 작성해서 사진 같은 자료를 참조하면서 해당 개소에 텍스터로서 붙여놓습니다. 이것으로 인해 결손부가 장카 등 철근 노출 개소를 표현하는 것이 가능합니다. （그림2a・3a）
보수 개소에 대해서는 손상부 위에서 보상 이미지의 모델을 별도로 작성해서 손상 개소 위에 붙여놓습니다. （그림2b・3b）

▼그림1　결손 개소 예

▼그림2a　손상도림１		▼그림2b　보수후１


▼그림3a　손상도１		▼그림3b　보수후１

3D모델로 인한 리얼한 재현이 가능
철근 하나하나를 별도로 모델화해서 배치함으로써 철근 노풀 개소를 표현할 수 있습니다. 철근 배치 및 덮어쓰기에 대해서는 기설 준공 도면을 바탕으로 재현할 수 있습니다. 골재는 아주 작은 돌 같은 모델을 하나씩 쌓아가면서 작성해서 표현합니다. （그림4）

몸체, 철근, 골재 색깔을 실제 색깔과 가깝게 해서 표현할 뿐만 아니라 알기 쉽게 3D 모델의 색깔을 과장해서 표현하는 것이 가능합니다. 그리고 수중에 존재할 경우엔 모델을 작성해서 투과율을 바꿔서 수중에 비쳐 보이는 표현을 합니다. 같은 수법으로 지중에 있는 모델을 표현하는 것도 가능합니다. （그림5・6）

▼그림4　철근 노출 이미지

▼그림5　수중부 장카 이미지		▼그림6　수중부 확대도

■배수지 샘플 모델

Allplan을 사용해서 기설 구조물을 대상으로 한 손상 개소와 보수 상황을 3D 표현
・대상：1969년에 설계한 어떤 정수장 구내 지하에 있는 배수지
・규모：19.5m×23.7m, 높이5.5m（주위엔 벽과 공간에는 푸팅이 있는 기중이 12개 나열되어 있는 구조）

바닥판・항판은 기중이 있는 길의 중심부를 「주열대」, 기둥이 없는 길을 「주간대」로 해서 주열대와 주간대에서 각각 상단근과 하단근이Dφ16、Dφ19、Dφ16 과 Dφ19 번갈게 ＠125 혹은 ＠250이라는 패턴을 조립시킨 배근입니다.
기둥 부분은 접고 구부러져 있어서 하단에 있는 철근이 밀접하게 설계되어 있습니다. 기둥부분은 Dφ13의 대근이 ＠200으로 돌아 푸팅 부분은 기둥을 중심으로 다양한 방향에 축철근이 펴져 있습니다.(그림2)

Allplan 철근 형상 툴은 철근경과 피복 두께를 정의로 해 마우스를 조작해서 스타랩(대근)과 조립근을 작성합니다. 이 샘플 모델은 프리 폼 (자유 엿앙)툴을 주로 이용해서 철근 형상을 작성해 그것을 ＠125 혹은 ＠250 피치로 배치합니다. 기둥 부분에서는 스타랩(대근)툴을 이용합니다. (그림3,그림4)

▼그림1　배수지 모델
