  Allplan   3차원 토목 건축CAD
Allplan Architecture (영어판)¥880,000(세금포함 ¥924,000)
(일본어판) ¥980,000(세금포함 ¥1,029,000)
Allplan Engineering (영어판) ¥880,000(세금포함 ¥924,000)
(일본어판) ¥980,000(세금포함 ¥1,029,000)
Allplan ArchitectureEngineering (영어판) ¥1,170,000(세금포항 ¥1,228,500)
(일본어판) ¥1,270,000(세금포함 ¥1,333,500)
최신Ver.릴리스 : '09.05.01

BIM対応 3D図面オプション 報告書・図面トータルサービス
BIM 대응 3D도면 옵션
보고서・도면 토털 서비스
3D模型サービス
3D 모형 서비스
Allplan 카탈로그
다운로드(PDF)
Order
제품 구입
Product detailsSamples
 프로그램 개요
ライン

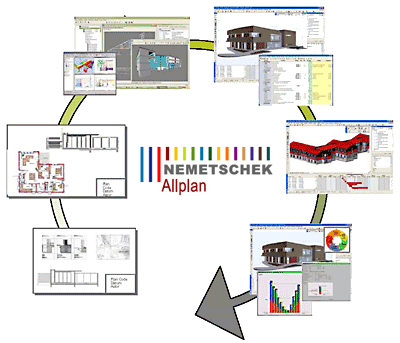

Allplan 시리즈는 독일 CAD 메이커 Nemetschek사가 개발한 BIM 총합 솔류션입니다. 이 BIM 통합 솔류션을 사용해서 기본 도면, 렌더링 이미지, 프레젠 테이션 영상. 상세 시공도, 수량 골라내기와 적산을 연속적으로 할 수 있으며 건물 라이프 사이클 전체를 설계・표현할 수가 있습니다. 그리고 모델 변경을 모든 데이터에 쉽게 반영할 수도 있습니다. Allplan 시리즈엔 Architecture(일반 건축 CAD)와 Engineering(RC 구조물 CAD)등이 있습니다. 이번에 Architecture와 Engineering에 대해서 일본에서 새로운 건축・건설 CAD로서 포럼에이트가 국내 판매하게 되었습니다. 여기서는 이 제품의 개요와 기능, 특징에 대해 소개합니다.



 범용 CAD 기본적인 묘화 기능와 함께 건축・건설 CAD로서 다양한 부재를 갖고 있으며 그것들을 사용해서 모델을 작성해 3D 표시, 렌더링, 수량 계산, 프레젠테이션용 데이터 가공까지 하실 수 있습니다. 기본적인 기능으로부터 굉장히 고도의 기능까지 다양한 기능을 망라하면서도 자세한 설정까지 쉽게 하실 수 있게 되어 있어서 굉장히 전지전능한 건축・건설 CAD라고 할 수 있습니다. (학생・교육 기관을 위한 서비스인 Allplan Campus도 제공합니다. )


◆◆◆ 관 련 정 보 ◆◆◆

 ◆Allplan TOPICS
Virtual Design World Cup ~제1회 학생 BIM&VR 디자인 콘테스트 온 클라우드」응모 요향을 게재했습니다
(신청 접수 기간:2011/05/02~2011/09/30)
※응모 작품 제작에 사용 가능한 포럼에이트 제품은 신청 접수 후 사전에 등록하시면 기간내 무상을 받으실 수 있습니다.



 ◆샘플 동영상ー ('10.07.29 게재)


 ◆신제품 브레뷰
  • Allplan (Up&Coming '09 조춘호 게재)

 ◆신제품 소개

 ◆콜라보레이션・뉴스




Page Top▲

  프로그램 기능과 특징
ライン


 Allplan Architecture


●묘화 기능
  • 대부분 기능은 메뉴로도 아이콘으로도 선택할 수 있으며 아이콘을 나타내거나 없앨 수도 있고 또한 아이콘 표시 위치 변경 등 유저 인터페이스가 자유롭게 설정하실 수 있습니다. 그리고 커설은 스냅툴을 갖춘 성능이 높은 것입니다. 작업중은 데이터 저장 후에도 입력을 취소하실 수 있으며 프리핸드 선과 가져온 데이터 윤곽을 인식합니다.


●3D 모델링과 스케치북 기능
  • 멀티 윈도우로 평면도, 정면도 등 같이 3D 표시도 하여 작업중에 실시간으로 3D 디자인이 환인 가능합니다. 건물 각 층 높이를 설정해서 평면도를 작성하면서 동시에 3D 윈도우의 리얼한 이미지 모델을 마우스 조작으로 임의의 각도에서 확인하실 수 있습니다. 그리고 각 기능에 대해 다이아 로그 박스로 자세한 설정이 가능하며 조작 각 단계마다 뜨는 간단한 힌트와 함께 물체 결합, 절단, 교차, 물체 표면의 관통 등을 직감적으로 하실 수 있습니다.


●프레젠테이션 기능
  • 다양한 렌더링 수법을 사용해서 고화질・포토 리얼한 이미지를 작성해서 기상・계절 표현, 햇빛 계사, 광원, 조명 시뮬레이션, 태양 귀도 계산 등이 가능합니다. 3D 모델의 PDF 임포트/익스포트 기능으로 인해 3D 모델 상태로 클라이언트와 주고 받기가 쉽게 하실 수 있습니다. 그리고 CINEMA 4D 모델링 툴을 다이렉트하게 활용이 가능합니다. (옵션) CINEMA 4D에서는 굉장히 아름다운 영상, 음성 등으로 인해 박력 있는 프레젠테이션을 하실 수 있습니다.


●빌딩 디자인과 인테리어 디자인
  • 높은 기능을 갖춘 오브젝트(창문, 문, 계단, 파사드 등의 부재)를 사용해서 건축 모델을 작성합니다. 각 오브젝트에는 다양한 바탕이 준비되어 있어서 그것들을 조립함으로써 굉장히 뛰어난 디자인을 하실 수 있습니다. 평면도와 입면도, 아이소개도를 사용해서 오브젝트를 입력, 편집하고 애니메이션 윈도우로 입체적으로 확인하실 수 있고, 물론 그림 하나를 편집하시면 동시에 다른 그림에도 반영이 됩니다. 작성하신 모델에 대해서 체적, 중량, 면적 등 수량 계산도 할 수 있고 모델에 가해진 변경에 따라 값을 자동적으로 갱신합니다, 모든 리스트를 MS Office 에 익스포트가 가능합니다.


●기술적인 빌딩 서비스
  • 에너지 데이터를 동적 계산 밑 해석하기 위한 프로 사양의 빌딩 시뮬레이터를 합니다.





 Allplan Engineering


구조 공학, 토목 공학, 철강 구조물, 고속 도로, 교량, 기타 구조물을 위한 완전한 시스템입니다. 복잡한 형상을 신속 및 쉽게 디자인하고 자동적으로 주량과 철근을 디자인하고 고도의 FEM 계산을 해서 구조 계산에 링크합니다. 그리고 빌딩 라이프 사이클 전체를 설계한다는 관점에서 단열 성능 증명을 위한 계산도 합니다. 직선, 커브, 아치 등 다양한 강재 등 사용자 정의 강재 단면도 편집 가능합니다. 그리고 기능성 뿐만 아니라 디자인성에 뛰어난 건물도 자랑할 수 있는 점이며 예를 들어 돔 형태의 구조물을 위한 입방체・원주・구면 그리드 등도 설정 가능합니다. 구조물 상세 부분에 대해 입면도・부재도도 자동 생성됩니다. 3DFEA 구조 해석 소프트웨어 Scia Engineer(Nemetschek 그룹)에 쌍방향 접속이 가능합니다. Allplan Architecture도 같이 리얼한 비쥬얼화 기능, 프레젠테이션 기능을 사용해서 아름답고 박력이 있는 프레젠테이션 영상을 작성할 수 있습니다.






●워크 그룹 기능
  • 서버기를 중심으로 한 팀 작업에도 대응합니다. 어떤 작업자가 어떤 부분에 대해 작업 중인지 표시됩니다. 큰 빌딩일 경우 각 층마다 다른 작업자가 모델을 작성하는 등 그렇게 작업을 진행하실 수 있습니다.


●임포트・익스포트 대응 파일 형식
  • AutoCAD 파일(.dwf,.dwg,.dwt,.dxb,.dxf),2D/3D PDF 파일(.pdf),MicroStation(.dgn),Allklima(.hls),HPGL2(임포트),Spirit(임포트),SVG(익스포트),ODX 배피 파일(.ncb)


●필요한 소프트웨어 환경 및 하드 웨어 환경
  • 소프트 Windows 2000 SP4,Server 2003 SP2,XP Home SP2,XP Pro SP2,Vista
    하드 1GB RAM,HD 5GB 공간 용량,그래픽 보드 해상도 1280×1024 및 128MB,네트워크 접속 라이센스 인스톨을 위한 E-mail

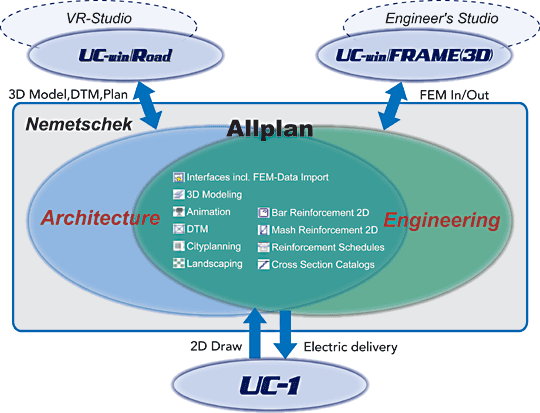

●FORUM8제품과 연계
  • VR-Studio・UC-win/Road 간에서는 3D 모델, DTM, 도시 계획에 관한 데이터 교환,Engineer's StudioUC-win/FRAME(3D)간에서는 FEM 데이터 교환, UC-1제품 간에서는 2D 모델 데이터 교환을 통해서 연계를 할 수 있느 제품으로 삼고 있습니다.






 Allplan CAMPUS


●학생・교원들을 위한 서비스
  • 토목・건축을 전문으로 하는 교육 기관을 위한 서비스. 라이센스 무상 렌탈・교육용 프로그램 제공 외,Allplan을 이용하는 학생들과 교류할 수 있는 포럼에 참가하실 수 있습니다. 전 세계에서 5,000명 이상의 학생・교원들이 이용하고 계십니다.
제공 내용
■체험판 소프트웨어 제공(라이센스는 1년간 유료, 영문판만이 이용하실 수 있습니다. )
■학습용 자료와 튜토리얼 비디오를 제공(영문판만)
■Allplan 이용자들을 위한 포털 사이트(영문판만)

◆Allplan Campus:http://www.forum8.co.jp/product/shokai/AllplanCampus/Allplan_Campus.htm
◆신청t・ 문의: 한국 사무소에 문의




개발원 : Nemetschek사
http://www.nemetschek.com  http://www.allplan.com
http://www.discover-allplan.com  http://www.allplan2009.com/en/home/


  포럼에이트 제품과 연동
ライン


 BIM 과 VR 연계


●BIM과 VR 연계
  • Allplan으로 작성한 건축・토목 구조물을 3DS 형식으로 익스포트해,UC-win/Road과 연계가 가능합니다.
    이 연계로 인해 경관과 주변 환경과 도로 검토를 할 수 있고 합의 형성 프로세스를 걸친 계획과 표현을 해 실무에서의 활용을 전제로 한 4D(시공), 5D(코스트)시뮬레이션을 표현할 수가 있습니다.

  • BIM으로인한 건축・설계 솔류션 활용 사례로서는 BIM・3차원 건축 모델링 컴패티션,BuildLiveTokyo2010,Build Live Tokyo2009 Ⅱ,Build London Live 2009에서 얻은 성과를 들 수 있습니다.
  • 관련 페이지:BIM을 사용한 건축 토목 설계 솔류션 BIM&VR


▲BIM으로 인한 통합 숄류션 연계 이미지



 Allplan에 3차원 정보 연동


●Allplan에 3차원 정보 연동
  • 교각의 설계」,「교대의 설계」,「BOX컬벗 설계」,「옹벽의 설계」이 제품 4개에 대해서는 설계 데이터를 Allplan형식과 IFC형식으로 임포트함으로써 연동이 가능해집니다.
    이 연동으로 UC-1시리즈에서 설계한 몸체・철근을 3차원으로 표시해 직접 편집할 수 있습니다. 그리고 편집한 철근 배치 등을 반영한 (평면도, 단면도 등), 철근 가공도, 부재 수량표 작성 기능을 하는 것도 가능합니다.





画像をクリックすると大きな画像が表示されます。
画像をクリックすると大きな画像が表示されます。
▲교대 설계 샘플
  (역T형 날개벽・받침대 있음(AUTOCHO1))
  위:3D 배근 뷰어 아래:Allplan

▲옹벽 설계 샘플
  (역T형 직접 기초(AUTOCHO1))
  위:3D 배근 뷰어 아래: Allplan
