杭(「新設・既設杭」・「増し杭」)の配筋図CADプログラム

UC-Drawツールズ Pile(杭)

初版リリース:2004.05.07/最新Ver.リリース :2012.06.04

¥50,600(税抜¥46,000)

関連製品
UC-Drawツールズ

プログラム概要

UC-Drawツールズ(Pile)は、杭の配筋図・加工図・鉄筋表などの図面を一括自動生成するためのプログラムです。

UC-Drawツールズ(図面確認 Ver.6)は、2010年 6月 17日、OCF検定に合格しました。
また、2012年 1月、OCF定期検定に合格し、OCF検定認証を継続しています。
(OCF:オープンCADフォーマット評議会 http://www.ocf.or.jp/)

■OCF検定結果
 ・申請ソフトウェア: UC-Drawツールズ(図面確認 Ver.6)  ・バージョン: 1  ・カテゴリー: 自動製図
OCF検定

▲メイン画面

▲3D拡大表示



▲図面出力例

プログラムの機能と特長

機能概要

■スピーディな図面作成
形状寸法や配筋情報などを入力することにより内部的に作図データを一括生成するため、短時間に目的とする構造物の配筋図面が得られます。
■材料計算作業の解消
入力された形状情報・配筋情報と作図条件で設定された基準値やまるめ・止めに従って材料計算を行い、加工図・鉄筋表・数量表などを自動生成しますので、鉄筋の寸法・質量やコンクリート体積などの計算作業を解消します。また、必要に応じ減長計算を行ったり、変化表を生成することも行えます。
■簡易入力と詳細入力の採用
配筋に関するデータ入力には、基準ピッチや配筋方法などの少ない入力で配筋図生成が行える簡易入力と、各鉄筋ごとに配置開始位置・ピッチ・ピッチ数など入力することで自由度の高い配筋図生成が行える詳細入力をサポートしています。
■細かな作図書式に対応
作図条件で寸法線や引出線・文字・表などの作図書式の細かな設定が行えます。各図形はその設定に基づいて生成されますので、きめ細かな図形生成が行えます。
■各種基準類に沿った図面作成
以下の基準類に準拠した図面作成が行えます。
  • CAD製図基準(案) 国土交通省 平成29年3月版
  • CADによる図面作成要領(案) 日本道路公団 平成13年10月
■生成図面の確認・編集・印刷
生成した図面の確認表示や図形・寸法線・引出線などの編集(位置調整)、プリンタ・プロッタへの印刷が行えます。
■様々な形式の図面ファイル出力に対応
弊社の製品である「UC-Draw」のオリジナル形式のファイル(PSX)だけでなく、「SXF」・「DXF」・「DWG」・「JWW」・「JWC」形式のファイル出力が行えます。

形状、鉄筋

■形状
◆断面形状は『円』で、どの位置でも断面寸法は同じとします。
作図対象:場所打ち杭、鋼管杭、鋼管ソイルセメント杭、PHC杭、PC杭、SC杭、SC杭+PHC杭、RC杭に対応


※新設・既設杭で「最大20形状」、増し杭で「最大20形状」の場所打ち杭の作図が行えます。
※杭配置図に作図する底版の形状は『矩形』のみで、補強底版の作図も行います。
※柱状図の作図に対応。
※鋼管杭の断面変化(上・中・下杭で杭径変化)に対応。


■鉄筋

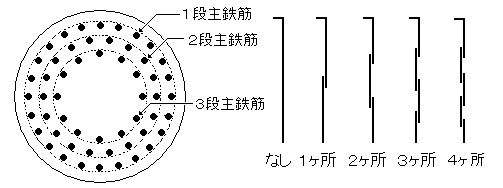

◆主鉄筋
「1段主鉄筋」・「2段主鉄筋」・「3段主鉄筋」の配筋が行えます。
また、各主鉄筋は最大4ヶ所まで継ぎ手(ラップ・圧接ともに可能)を設けることができます。


※主鉄筋の配置方法を「交互配置」とした鉄筋生成に対応

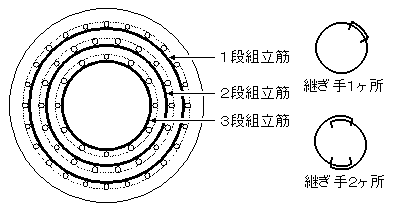

◆帯鉄筋/組立筋
主鉄筋の3段配筋に合わせ、「1段帯鉄筋」・「2段帯鉄筋」・「3段帯鉄筋」の配筋が行えます。
また、帯鉄筋の形状として以下の2形状の作図が行えます。


◆スペーサー
スペーサーの形状として以下の2形状の作図が行えます。
また、材質として「鉄筋」と「FB(フラットバー)」の指定が行えます。

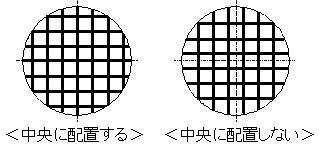

◆底面鉄筋
杭の下端部分に以下の底面鉄筋の配筋が行えます。

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
UC-DrawツールズPile (杭) ¥50,600(税抜¥46,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
UC-DrawツールズPile (杭) ¥20,240(税抜¥18,400)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(UC-DrawツールズPile (杭)) 無償 ¥25,300(税抜¥23,000)
サブスクリプション(UC-DrawツールズPile (杭) フローティング) ¥28,336(税抜¥25,760)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 1ヶ月 2ヶ月 3ヶ月 6ヶ月
UC-DrawツールズPile (杭) ¥22,264 ¥28,842 ¥33,902 ¥41,998

■レンタルフローティングライセンス

対象製品 1ヶ月 2ヶ月 3ヶ月 6ヶ月
UC-DrawツールズPile (杭) ¥36,938 ¥48,576 ¥57,684 ¥71,852


アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
UC-DrawツールズPile (杭) ¥40,480(税抜¥36,800)

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント


フォーラムエイト・ポイント・バンク(FPB)」は、ご購入時に購入金額に応じたポイントを登録ユーザ情報のポイントバンクに加算し、次回以降の購入時にポイントに応じた割引または、随時特別景品に交換するユーザ向けの優待サービスです。

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント

製品名 交換ポイント数
UC-DrawツールズPile (杭) 27,600ポイント

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 UC-Drawツールズ Pile(杭)
バージョン リリース日 主なバージョンアップ内容
1.21.00 15/11/06
  1. 「基礎の設計(杭基礎)」のデータ読込みと図面作成
  2. 杭基礎の3D配筋生成とその表示機能
  3. SXF共通ライブラリを Ver.3.10からVer.3.30への更新
  4. AutoCAD 2013形式のDXF、DWG出力対応
1.20.00 12/06/04 道路橋示方書・同解説(平成24年3月)に対応
1.19.09 12/04/12 UC-Drawツールズ(Pile)(平成24年道示対応版)(暫定版)
平成24年2月16日に国土交通省より通知された道路橋示方書の条文に対応
  1. 鉄筋基準値に「SD390,SD490鉄筋」を追加、図面生成機能を更新
1.07.00 09/10/05
  1. Windows7への対応
  2. CAD製図基準(案)平成20年5月版のレイヤ名称に対応
1.06.00 09/05/13
  1. 柱状図の作図に対応
  2. 主鉄筋の配置方法を「交互配置」とした鉄筋生成に対応
  3. 鋼管杭の断面変化(上・中・下杭で杭径変化)に対応
  4. Acrobat3D出力(PDF出力)に対応
1.05.00 08/05/09
  1. H形鋼杭の作図に対応
  2. 基礎の設計計算 Ver.7」および「杭基礎の設計 Ver.7」のデータ読み込み対応
  3. 引き出し鉄筋記号文字のサイズ設定に対応
1.04.00 08/03/25
  1. Web認証方式のレンタルライセンス、フローティングライセンスに対応
  2. SXF出力 Ver.3.0に対応
1.03.00 07/05/14
  1. 生成した図面の「UC-Draw」への連動に対応
  2. SC杭,SC杭+PHC杭,RC杭の作図に対応
  3. 鋼管ソイルセメント杭・PHC杭・PC杭において、杭頭結合方法Aに対応
  4. 鋼管杭・鋼管ソイルセメント杭・PHC杭・PC杭において、実務上の「上杭・中杭・下杭」
    での作図に対応
  5. 場所打ち杭の「定尺鉄筋」に対応
  6. HTMLヘルプに対応(Vista対応)
1.02.00 05/01/05
  1. 鋼管杭、鋼管ソイルセメント杭、PHC杭、PC杭の作図を追加
  2. 杭かぶり詳細図の作図に対応
1.01.00 04/11/02
  1. 「JWWファイル」および「JWCファイル」の出力に対応
  2. SXF出力時、点(円の塗りつぶし)を塗りハッチングとして出力に対応
  3. データファイルのバックアップ機能対応

動作環境


動作環境

OS Windows 8 / 10
CPU Pentium 133MHz以上 (推奨PentiumIII 500MHz以上)
必要メモリ(OSも含む) 128MB以上 (推奨256MB以上)
必要ディスク容量 約70MB以上 (インストール時及び実行時含む)
ディスプレイ(画面解像度) 800×600以上 (推奨1024×768以上)
入力データ拡張子 F7F、F8F、F8I
ファイル出力 3DS、PSX、SFC、P21、DXF、DWG、JWC、JWW、FRG、TSD
他製品との連動 <読込>
   基礎の設計・3D 配筋
<保存>
   UC-win/Road(3DS)

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲メイン画面

▲3D拡大表示

▲図面生成条件

▲フレア溶接情報

▲杭情報

▲増し杭主鉄筋情報

▲増し杭-その他鉄筋情報

▲鉄筋詳細入力

▲鉄筋情報確認表示

▲図面出力例


図面サンプル

Q&A(製品評価や導入の際に役立つQ&Aです)

製品の特長は?

基礎の設計・3D配筋」の作図機能に特化し、『場所打ち杭、鋼管杭、鋼管ソイルセメント杭、PHC杭、PC杭』の配筋図・詳細図・加工図・鉄筋表・材料表などの図面を一括自動生できます。

他の製品との連携は?

下記の各図面ファイル形式に対応した製品と連携できます。

PSX形式:「UC-Draw」の図面ファイル形式。加工図・鉄筋表の関連を保持していますので、加工図を編集した際に鉄筋表にもその修正を反映することが可能。
SFX:JACICが標準化したCADデータ交換用図面ファイル形式。

  • SFC:CADデータ交換標準仕様であるフィーチャ仕様形式。
  • P21:ISO10303のSTEP/AP202形式。

DXF:「AutoCAD」の図面ファイル形式。主にファイル交換用。
DWG:「AutoCAD」の標準図面ファイル形式。
JWW:「JW_CAD」の図面ファイル形式(新)。
JWC:「JW_CAD」の(旧)図面ファイル形式。Ver.2.22H対応。

適用基準は?

適用基準は以下の通りです。

  • CAD製図基準(案) 国土交通省 平成29年3月版
  • CADによる図面作成要領(案) 日本道路公団 平成13年10月
