河川構造物に特化したコンクリート擁壁式特殊堤の2次元一体解析による
設計計算プログラム
RC特殊堤の設計計算
初版リリース：2015.11.10
- ￥418,000(税抜￥380,000)
電子納品
3D PDF
プログラム概要
本製品は、「河川構造物の耐震性能照査指針・解説（平成24年2月）」に準拠した、コンクリート擁壁式特殊堤の設計計算を行うプログラムです。 竪壁部と基礎部（杭基礎、うなぎ止め矢板を含む）を全体でモデル化した一体解析により、耐震性能照査を行います。

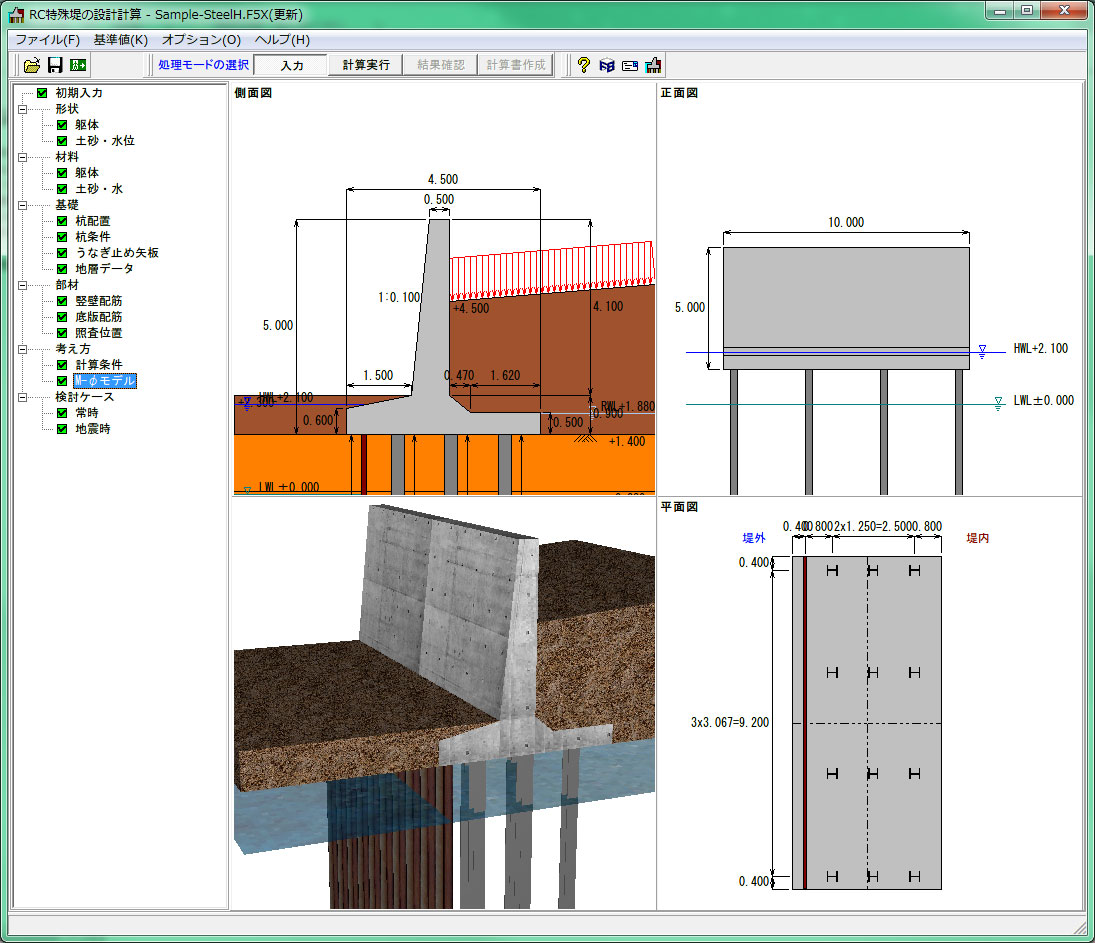

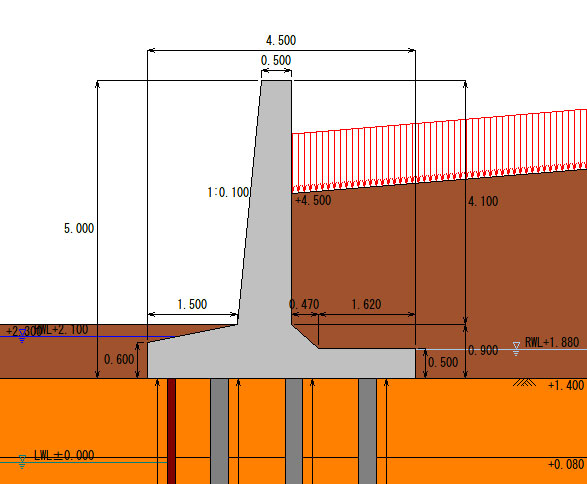

▲メイン画面
▲解析結果
▲3D表示
関連情報
- ◆関連セミナー
- 河川シリーズ体験セミナー
プログラムの機能と特長
機能及び特長
-
- 常時、レベル1地震時の線形解析、許容応力度法による断面照査に対応
- レベル2地震時の非線形解析、曲げやせん断の耐力照査に対応
- 解析には弊社製品『Engineer's Studio®』の計算部ソルバーを使用
- 液状化判定、低減係数の自動計算に対応
- M-φ要素の自動算定に対応
- 地盤ばねの自動算定に対応
- 杭の抵抗特性の自動算定に対応
- 鋼矢板やH鋼材についても、M-φ要素、杭の抵抗特性の自動算定が可能
対応形状
-
部材 材料・種類 堤体 逆T式擁壁 鉄筋コンクリート 基礎 杭基礎 鋼管杭、RC杭、PHC杭、H鋼杭 うなぎ止め（遮水壁） 鋼矢板
検討可能な作用力
-
作用力 備考 死荷重 自重 土砂重量 背面土砂のみ 地震時慣性力 土圧 主働土圧 常時：クーロン土圧
地震時：修正物部・岡部法水圧 残留水圧 地震時動水圧 集中荷重
分布荷重（Westergaardの式）その他 揚圧力 うなぎ止めの影響を考慮 地表面載荷荷重 常時のみ
耐震性能照査の流れ
-

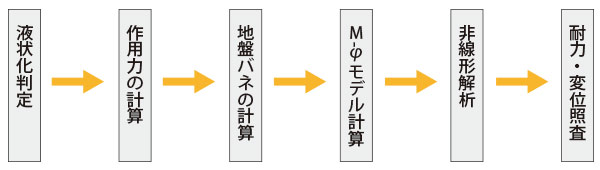

本製品における、レベル2地震時の照査の流れを下図に示します。
▲照査フロー
検討ケース 梁要素 解析設定 照査内容 備考 常時
弾性梁要素 線形解析 許容応力度照査 － レベル1地震時
弾性梁要素 線形解析 許容応力度照査 耐震性能1 レベル2地震時
M-φ要素 非線形解析 耐力・変位照査 耐震性能2、3 ▲表1 検討ケースの照査内容
また、照査の内容や解析モデルは、検討ケースに応じて異なります。検討ケースごとの照査内容は表1の通りです。
構造物のフレーム解析
-
照査に使用する断面力は、構造物全体を一体でモデル化し、弊社製品『Engineer's Studio®』のソルバーを用いたフレーム解析により算出しています。モデル化したデータは、(*.es)ファイルでエクスポートすることができるため、より発展的な解析を行う場合に便利です。

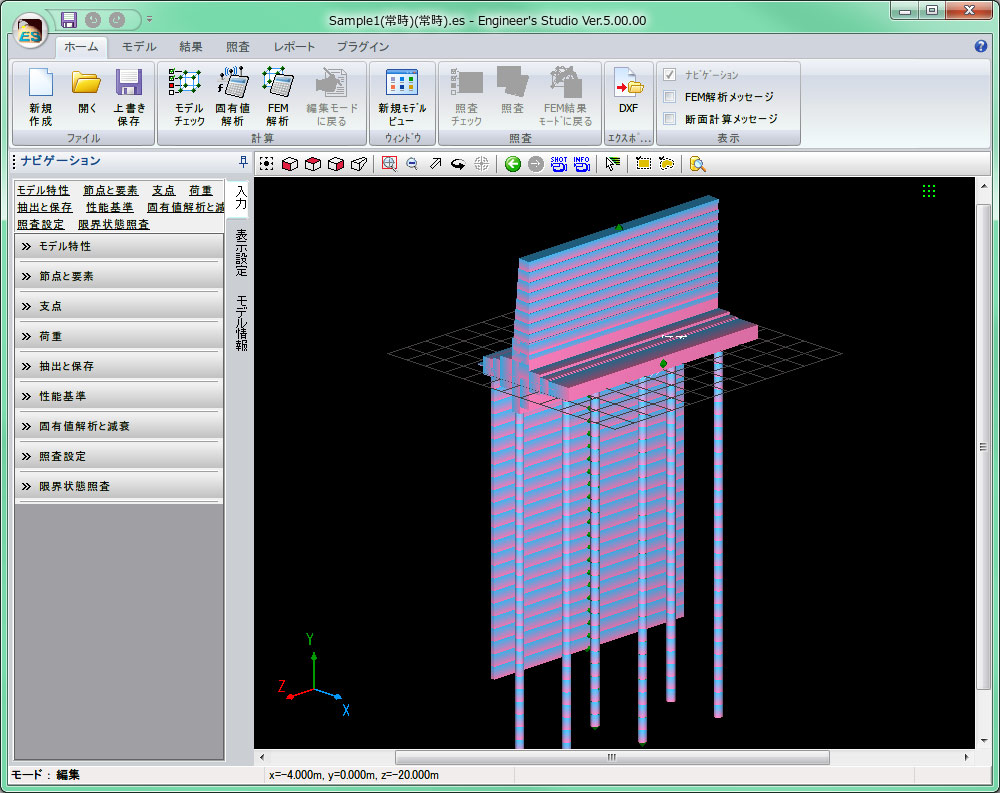

▲フレーム解析例（Engineer's Studio®）
照査内容
-
●壁体部
部材 常時・Lv1地震時 Lv2地震時 備考 竪壁・底版
曲げ応力度 曲げ耐力（終局に達しない） せん断応力度 せん断耐力 変位 ※竪壁部のみ ●基礎部
うなぎ止め（鋼矢板）の照査は行っていません。検討ケース 照査項目 鋼管 RC PHC H鋼 常時・Lv1地震時 鉄筋の圧縮応力度σcc ○ ○ - ○ 鉄筋の引張値応力度σct ○ ○ - ○ コンクリートの圧縮応力度σsc - ○ ○ - コンクリートの引張値応力度σst - - ○ - せん断応力度τ ○ ○ ○ ○ せん断耐力照査(S<Ps) - ○※1 ○※1 - 支持力照査 ○ ○ ○ ○ Lv2地震時 曲げ耐力の照査（降伏に達しない） ○ ○ ○ ○ ※1 …断面の「スパイラル鉄筋のAw適用」を適用するとした場合に照査を行う
河川に特化した構造物の設計
-
既設構造物についても耐震性能照査を可能とするため、古い構造物によく見られる H鋼杭の設計に対応しています。使用するH鋼材は従来のUC-1製品と同じように自由に登録することができます。また、河川構造物に設置されることの多い、" うなぎ止め"と呼ばれる遮水壁についても、一体でのモデル化が可能です。
これらのH鋼杭、鋼矢板についても、その他の杭種と同様に、くいの抵抗特性やM-φ特性の自動計算に対応しています。

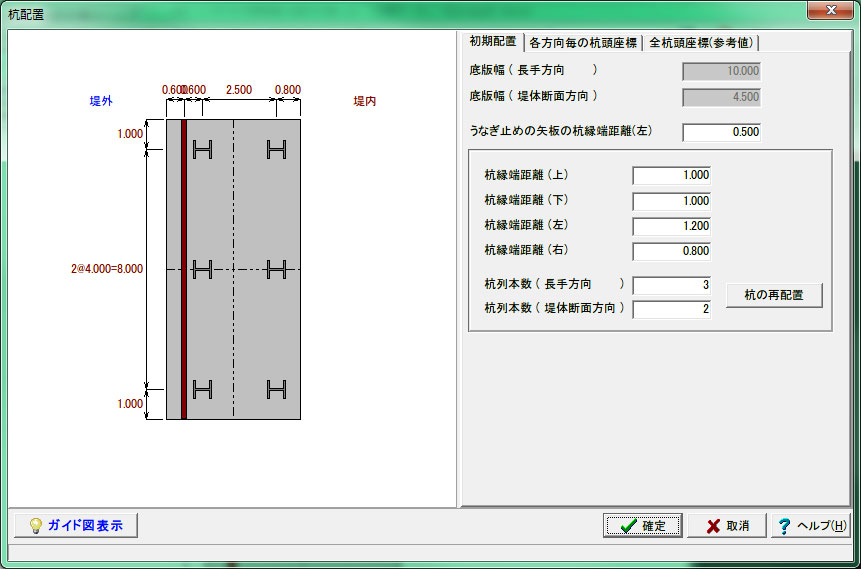

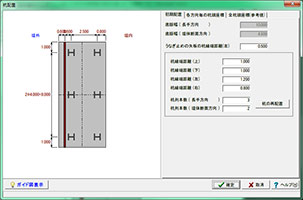

▲杭配置画面
適用基準及び参考文献
- 適用基準
-
国土交通省 河川構造物の耐震性能照査指針・解説 平成24年2月 （公社）日本道路協会 道路橋示方書・同解説 Ⅰ共通編 平成14年3月
道路橋示方書・同解説 Ⅳ下部構造編 平成14年3月
道路橋示方書・同解説 Ⅴ耐震設計編 平成14年3月
道路橋示方書・同解説 Ⅰ共通編 平成24年3月
道路橋示方書・同解説 Ⅳ下部構造編 平成24年3月
道路橋示方書・同解説 Ⅴ耐震設計編 平成24年3月 - 参考文献
-
（社）全国防災協会 災害復旧工事の設計要領 平成26年 （社）日本河川協会 建設省河川砂防技術基準(案)同解説 設計編[Ⅰ] 平成9年10月 （公社）日本道路協会 道路土工 擁壁工指針 平成24年7月
道路土工 仮設構造物工指針 平成11年3月
杭基礎設計便覧 平成19年1月
製品価格
本体価格
-
価格は税込表示です
■本体価格
製品名 価格 RC特殊堤の設計計算 ¥418,000(税抜¥380,000) ■フローティングライセンス価格
本体価格の40％を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。
製品名 価格 RC特殊堤の設計計算 ¥167,200(税抜¥152,000)
サブスクリプションサービス 契約価格
サブスクリプションサービス 契約価格
-
■サポート内容
・バージョンアップ無償提供 ・電話問合せテクニカルサポート
・問合せサポート（電子メール、FAX） ・ダウンロードサービス ・保守情報配信サービス
※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします（2016年4月1日～）。
価格は税込表示です
対象製品 初年度 1年 サブスクリプション(RC特殊堤の設計計算) 無償 ¥167,200(税抜¥152,000) サブスクリプション(RC特殊堤の設計計算 フローティング) ¥234,080(税抜¥212,800)
レンタルライセンス／レンタルフローティングライセンス価格
■レンタルライセンス：短期間での利用により、低廉な価格でのライセンス利用が可能
■レンタルフローティングライセンス：ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能
■レンタルアクセス：既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間（1ヵ月～3ヵ月）の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。
※サービス強化、利便性向上を図る目的で「レンタルライセンス／レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。
※レンタルライセンス／レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。
レンタルライセンス／レンタルフローティングライセンス
-
価格は税込表示です
■レンタルライセンス
対象製品 2ヶ月 3ヶ月 6ヶ月 RC特殊堤の設計計算 ¥188,100 ¥221,540 ¥271,700 ■レンタルフローティングライセンス
対象製品 2ヶ月 3ヶ月 6ヶ月 RC特殊堤の設計計算 ¥313,500 ¥372,020 ¥459,800 製品名 アカデミー価格 RC特殊堤の設計計算 ¥334,400(税抜¥304,000) バージョンアップ開発履歴
バージョンアップ開発履歴
-
■バージョンアップ、リビジョンアップ（無償保守）の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。
RC特殊堤の設計計算 バージョン リリース日 主なバージョンアップ内容 1.00.00 15/11/10 - 1.河川構造物の耐震性能照査指針（H24.2）に準拠したRC（コンクリート擁壁式）特殊堤の設計計算プログラム
- 2.レベル1・2地震動の耐震性能照査に対応
- 3.常時、レベル1地震時における線形解析、許容応力度法による断面照査に対応
- 4.レベル2地震時における非線形解析、耐力照査に対応
- 5.液状化判定、低減係数の自動計算に対応
動作環境
動作環境
-
OS Windows 10 / 11 等の32ビットWindows環境を有するOS CPU OSのシステム要件を満たし、問題なく動作する環境 必要メモリ(OSも含む） OSのシステム要件を満たし、問題なく動作する環境 必要ディスク容量 約200MB以上 （インストール時及び実行時含む） ディスプレイ（画面解像度） 1024×768以上 （推奨1024×768以上） 入力データ拡張子 F5X ファイル出力 F5X
F8出力編集ツール対応：TXT、HTM、 PPF、DOC、 DOCX、PDF、 JTD、JTDC
製品購入／お問い合わせ窓口
製品購入／お問い合わせ窓口
-
■FORUM8 オーダーページで購入
製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。
クレジット利用や、分割払いシステムでの購入も可能です。
ご質問は、バージョンアップセンタ（vc@forum8.co.jp）までお気軽にお問い合わせ下さい。
画面サンプル

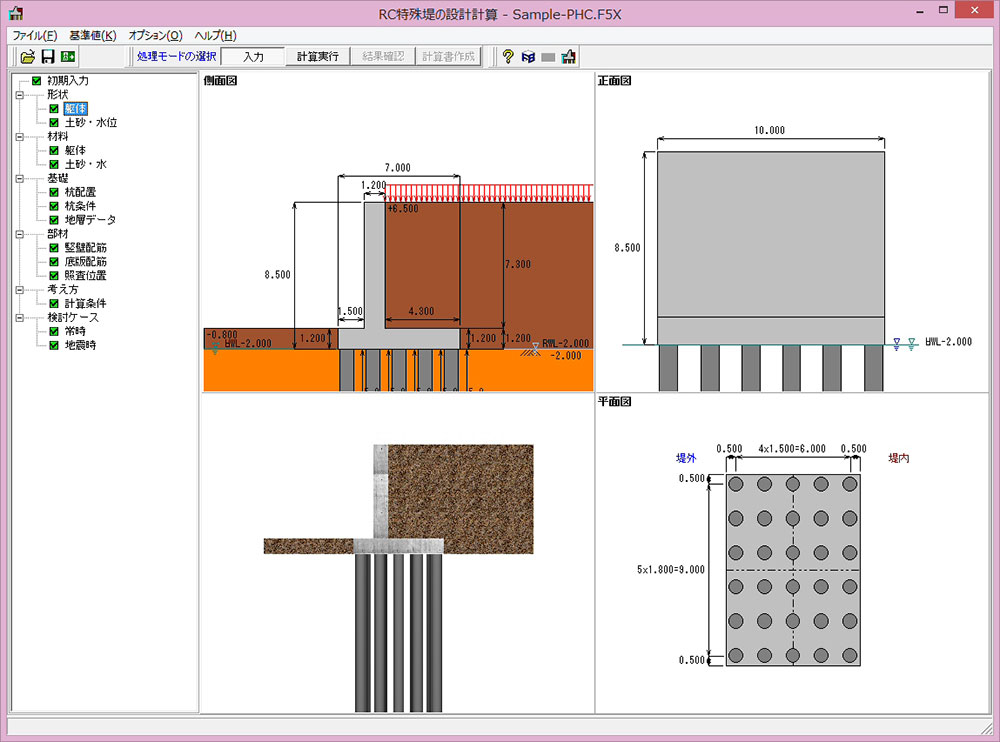

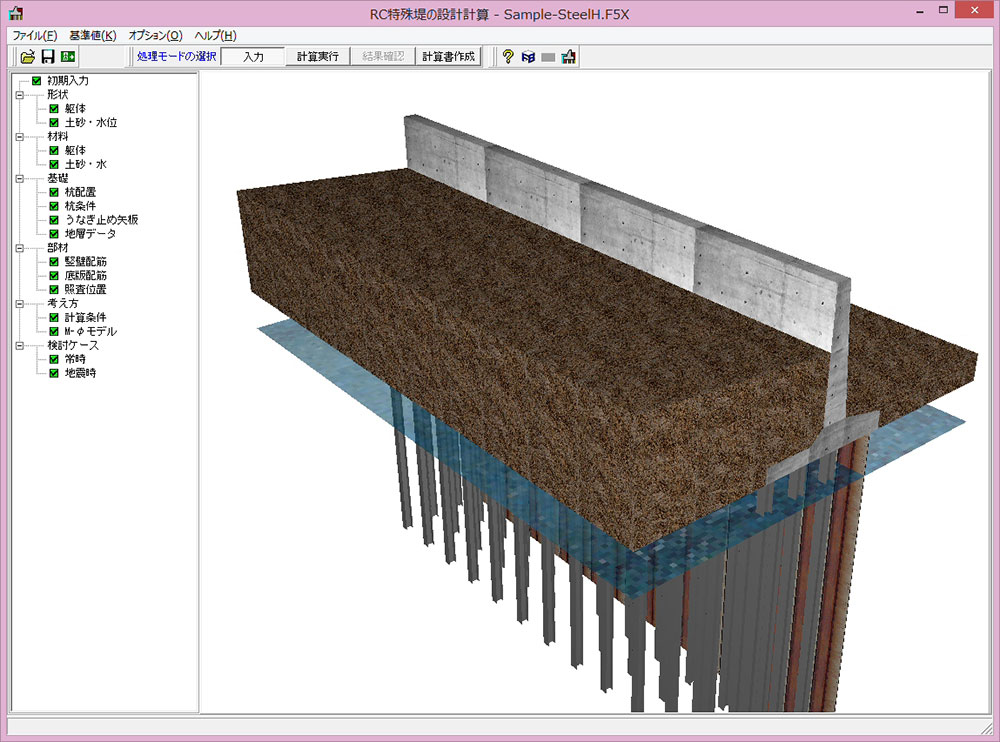

▲メイン画面
▲3D表示

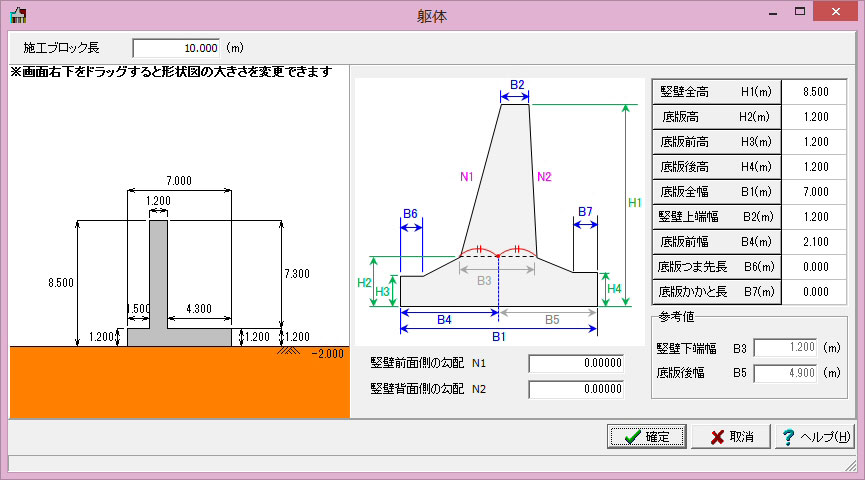

▲躯体入力

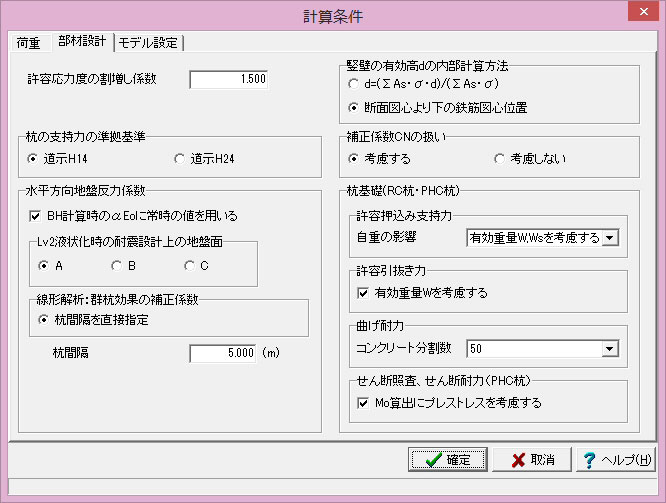

▲計算条件
▲解析結果

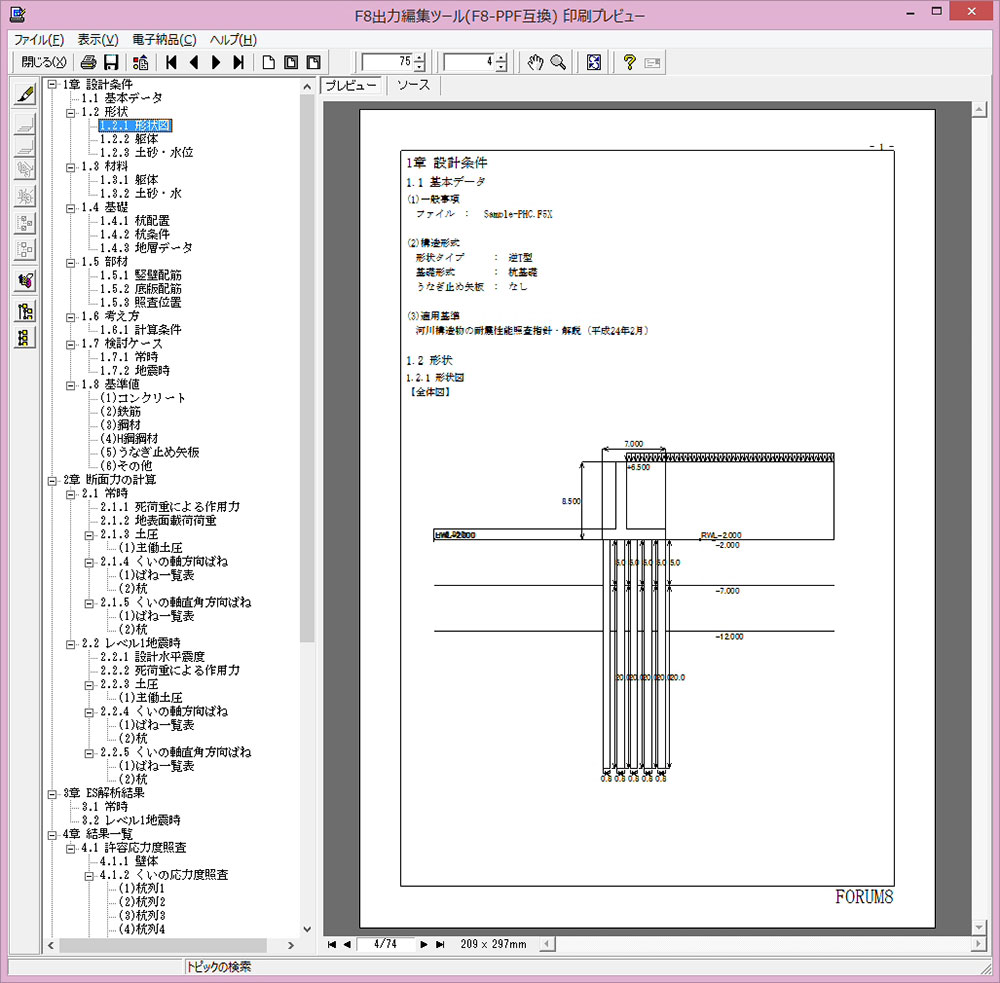

▲印刷プレビュー
１．適用範囲
- 製品の特長は？
-
本製品は、「河川構造物の耐震性能照査指針・解説（平成24年2月）」に準拠した、コンクリート擁壁式特殊堤の設計計算を行うプログラムです。竪壁部と基礎部（杭基礎、うなぎ止め矢板を含む）を全体でモデル化した一体解析により、耐震性能照査を行います。
- RC特殊堤とは？
-
堤防は盛土により築造するのが大原則ですが、土地利用その他特別の事情により、コンクリート（一部または全部）で築造した堤防をRC特殊堤といいます。その他特殊堤として鋼矢板（鉄を板状にしたもの）で築造した堤防もあります。
- 主な機能は？
-
主な機能は以下の通りです。
- 常時、レベル1地震時：線形解析を行い、許容応力度法による断面照査に対応
- レベル2地震時：非線形解析を行い、曲げやせん断の耐力照査に対応
- 『Engineer's Studio®』の計算部ソルバーを解析に使用
- 液状化判定、低減係数の自動計算に対応
- M-φ要素、地盤ばね、杭の抵抗特性の自動算定に対応
- 鋼矢板・H鋼材：M-φ要素、杭の抵抗特性の自動算定が可能
- 適用基準は？
-
【適用基準】
国土交通省 河川構造物の耐震性能照査指針・解説 平成24年2月 （公社）日本道路協会 道路橋示方書・同解説 Ⅰ共通編 平成14年3月
道路橋示方書・同解説 Ⅳ下部構造編 平成14年3月
道路橋示方書・同解説 Ⅴ耐震設計編 平成14年3月
道路橋示方書・同解説 Ⅰ共通編 平成24年3月
道路橋示方書・同解説 Ⅳ下部構造編 平成24年3月
道路橋示方書・同解説 Ⅴ耐震設計編 平成24年3月
【参考文献】
（社）全国防災協会 災害復旧工事の設計要領 平成26年 （社）日本河川協会 建設省河川砂防技術基準(案)同解説 設計編[Ⅰ] 平成9年10月 （公社）日本道路協会 道路土工 擁壁工指針 平成24年7月
道路土工 仮設構造物工指針 平成11年3月
杭基礎設計便覧 平成19年1月
