在靜態條件下進行岩體應力~變形分析的FEM分析程式

彈塑性岩土分析(GeoFEAS) 2D Ver.4

初版發佈:2005.12.25/最新Ver.發佈:2017.08.01

彈塑性岩土分析(GeoFEAS) 2D
60,000元
英語版
OPEN

程式概要

GeoFEAS是Geotechnical Finite element Elastoplastic Analysis Software的略稱,指的是在靜態條件下進行岩體應力~變形分析的2D彈塑性岩土分析程式。邊坡穩定性分析、擋土牆挖掘分析、盾構法隧道挖掘時的周邊地質變化分析等地質相關的大量領域中進行彈塑性分析時能夠使其發揮威力的通用FEM產品。該產品是用於平面應變分析和軸對稱分析的PrePost版本。支援CAD的輸入方法,可以輕鬆進行FEM模型的製作。支援SXF檔案的讀取。

本產品分析部分由群馬大學工學部鵜飼研究室的岩土分析程式與本公司擔任開發的Pre-post部分組成。

▲隧道挖掘分析結果
前處理器

▲河堤地震時的自重變形分析
(變形圖、FL圖)

▲擋土牆挖掘分析結果
(X方向輪廓圖)

程式的功能和特點

分析方法

分析型別

·靜態全應力分析


分析維度

·平面變形分析
·軸對稱分析

軟體的特點

·階段分析

本產品支援階段分析法(施工階段分析)。
每個階段均可設定材料常數的變更、邊界條件的變更、挖掘時的應力解放率。


·剪下強度降低法

各個分析階段均可根據剪下強度降低法計算整體安全係數與推定滑移面。
該方法適用於全部3種彈・完全塑性模型。


區域性安全係數

通過不同積分點可以計算出區域性安全係數。


與滲透流分析的連結

通過滲透流分析計算的水壓值可以作為節點荷載考慮。(但是,需要考慮模組載入規範)。


與分析功能的結合使用

通過將階段分析與剪下強度降低法結合使用,可以對挖掘、填土、邊坡穩定性、支撐力問題等與岩土相關的廣泛問題同時進行變形分析與穩定度分析。


構成原則的混合

可以對不同材料進行構成原則的設定。


對應日本的【2007年河川結構物的耐震效能檢驗指針】

可以進行【液化前】、【液化時】【液化後的體積壓縮】等的變形分析。


對應日本的【2016年河川結構物的耐震效能檢驗指針】

通過日本國土交通省水管理・國土保全域性治水課的【2016年河川結構物的耐震效能檢驗指針】可以分析岩土的液化。
通過對每個階段進行設定可以分析【地震前(液化前)變形分析】、【地震後(液化後)變形分析】與【由於液化層的體積壓縮而產生的沉降量(變形分析)】。
在進行(1)地震前(液化前)、 (2)地震後(液化時)的相關自重變形分析後、可以計算兩者之差的液化引起的位移量。並且、 (3)由於液化層的體積壓縮而產生的沉降量(變形分析)通過將液化層的體積壓縮而產生的沉降量分別計算後合計、可以計算模型整體的位移量。


▲變形分析的處理

邊界條件

  • 節點自由度約束(水平滾軸、垂直滾軸、固定、牽引,強制位移)
  • 多點約束(MPC)
  • 彈簧支點
  • 牽引結合

單元庫

種 類 項 目 2D 軸對稱 備 注
線單元 主樑單元 -
主桿單元 -
軸彈簧 - 包含彈簧支點
剪下彈簧 - 包含彈簧支點
旋轉彈簧 × -
分佈軸彈簧 × -
分佈剪下彈簧 × -
面單元 3節點3角形單元 2維・軸對稱分析用主單元
4節點4角形單元 2維・軸對稱分析用主單元
6節點3角形單元 2維・軸對稱分析用2次單元
8節點4角形單元 2維・軸對稱分析用2次單元
節點單元 4節點線節點單元 適用於2維1次面單元之間
6節點線節點單元 適用於2維2次面單元之間

構成模型

平面應變單元・軸對稱單元的構成模型

可適用於彈性模型4種(※包含兩種)、非線性彈性模型1種、非線性模型3種、彈・塑性分析模型3種、彈塑性模型2種、雙線性彈性兩種(※)。彈塑性模型也可以設定No-Tension材料。
※用於2007年河川結構物的耐震效能檢驗指針。


模型種類 構成模型 備 注
彈性模型 線形彈性模型 等方性
疊層彈性模型 異方性
剪下剛度降低材料1 2007年河川結構物的耐震效能檢驗指針
2016年河川結構物的耐震效能檢驗指針
剪下剛度降低材料2 2007年河川結構物的耐震效能檢驗指針
2016年河川結構物的耐震效能檢驗指針
非線形彈性模型 破壞接近法 電中研方式
非線性模型 Hardin-Drnevich模型
Ramberg-Osgood模型
鵜飼-若井模型(UW-Clay)
彈・完全塑性模型 Morh-Coulomb方式 關連流規則非關連流規則
Drucker-Prager方式 關連流規則非關連流規則
Morh-Coulomb/Drucker-Prager方式 非關連流規則
彈塑性模型 Pastor-Zienkiewicz砂土模型
Pastor-Zienkiewicz黏土模型
No-Tension模型 線性彈性模型
疊層彈性模型
雙線性彈性 液化材料1 用於2007年河川結構物的耐震效能檢驗指針
液化材料2 用於2016年河川結構物的耐震效能檢驗指針

梁單元、桿單元、彈簧單元、節點單元等

梁單元適用於線性彈性模型,桿單元、彈簧單元 的線性彈性模型與雙線性模型以及、接頭單元 的線性彈性模型與Mohr-Coulomb方法。


模型種類 構成模型 對應 備 注
梁單元的M-φ 1.線性彈性模型
2.雙線性模型 ×
3.三線性模型 ×
桿單元 1.線性彈性模型
2.雙線性模型
3.三線性模型 ×
彈簧單元 1.線性彈性模型 包含彈簧支點
2.雙線性模型 包含彈簧支點
3.三線性模型 ×
節點單元 1.線性彈性模型
2.Morh-Coulomb方式

荷載

  • 集中荷載:節點集中荷載(2維・軸對稱)
  • 等分佈荷載、分佈荷載:線性分佈荷載(2維・軸對稱)
  • 體積荷載(自重):垂直加速度(2維・軸對稱)
  • 地震荷載:水平加速度響應(2維)、 垂直加速度響應(2維)
  • 節點水圧(2次元・軸対稱)

雖然是實行全應力分析(不考慮岩土透水現象的分析)的程式,但是,也可通過把水壓作為節點荷載來檢查水壓變化對岩土的影響。

後處理器

可以處理處理器(分析部分)的輸出結果。也可進行結果圖或數值的輸出與確認。 本程式可以輸出以下專案。


  • 模型圖
  • 變形圖
  • 向量圖
  • 輪廓圖
  • 分佈圖
  • 數值輸出

與UC-1 擋土牆工程的設計(單賣)的連結

在通過擋土牆工程的設計進行因彈塑性分析結果而產生的擋土牆壁位移分析中僅將進行建模的FEM分析模型進行強制位移時,通過在挖掘底部運用根據需要施加垂直挖掘釋放力(上覆壓力)的【強制位移法】可以進行周邊岩土的影響檢查。


▲擋土牆工程彈塑性結果

▲擋土牆工程FEM
(強制位移法輸入畫面)

▲擋土牆工程FEM
(強制位移法輪廓圖)

與UC-1 固結沉降計算(單賣)的連結

通過與UC-1系列產品【 固結沉降計算】的連結,可以進行岩土的壓縮變形(固結沉降、即時沉降)分析。通過計算固結沉降可以進行岩土形狀的製作、各土質層的設定、地盤形狀的製作、載入荷載的設定與計算沉降量,同時產生的岩土形狀數據也通過與GeoFEAS2D的連結,分析無縫液化。


▲岩土的壓縮變形分析過程

自動網格功能

隧道等模型製作的時候,如果設定了最低要求線(岩土邊界等),就可以進行網格分割。由此可以大幅減少模型建立的時間。


適用範圍

  • 岩體應力・變形分析
  • 邊坡穩定性分析
  • 擋土牆挖掘分析
  • 盾構法隧道挖掘時的周邊地質影響分析
  • 運用ATM施工法的隧道施工檢查分析
  • 水壓變動對地質的影響檢查
  • 岩土與結構物的相互作用檢查
  • 響應地震強度法

岩土分析系列的CIM功能強化

岩土分析系列的各種產品可以通過CIM(Construction Information Modeling)功能進一步強化,也支援與地形數據或者UC-1的各種岩土相關產品進行流暢的數據連結。

使用了地形數據*.GF1的數據連結
彈塑性岩土分析(GeoFEAS)2D Ver.4

與柔性結構排水溝設計 的位移量的連結
通過將【彈塑性岩土分析(GeoFEAS2D)】中分析的岩土變形分析結果(沉降/水平位移分佈)匯入【柔性結構排水溝的設計】,可以檢驗箱體垂直方向的2級抗震性。

設計擋土牆工程 時可以通過只用周邊地面影響分析岩土進行建模,將壁位移作為強制位移計算出岩土變形。
岩土的動態有效應力分析(UWLC)Ver.2

與邊坡穩定性計算 的加速度的連結
要想30m上的高填土紐馬克法能夠適用,需要將滑移土塊作為相應加速度波形進行地震動輸入。通過將【岩土的動態有效應力分析(UWLC)】與【邊坡穩定性計算】的數據進行連結、可以實現從UWLC的2DFEM地震響應分析到使用響應加速度波形對所需滑坡土質量進行Newmark方法分析等各種分析。並且也可以進行高填土與大規模填土的穩定度計算高填土・大規模填土的2級地震動穩定性計算。
2D滲透流分析(VGFlow2D)Ver.3

與GeoFEAS2D 的水位線的連結

與UWLC 的水位的連結
與邊坡穩定性計算 的水位線與勢線的連結
通過連結檔案(*.PRS【水位線】、*.PTN【等勢線】)、可以反映飽和/非飽和滲透流FEM分析結果。
GeoFEAS Flow3D(滲透流分析限定版)

與LEM3D 的水位線的連結
通過將【GeoFEAS Flow3D(滲透流分析限定版)」的分析結果與其他公司的產品的分析結果作為標準文件放入【3D滑移邊坡穩定性分析】中、可以產生滑坡分析所必要的地下水位,並可以由此進行3D邊坡穩定性分析。

適用基準與參考文獻

適用基準
耐震效能檢驗指針 河川結構物的耐震效能檢驗指針(方案)・同解説 2007年3月 日本國土交通省河川局治水課
河川結構物的耐震效能檢驗指針・解說 II.堤防篇 2016年3月 國土交通省水管理・國土保全域性治水課
參考文獻
  • Potts, D., Axelsson, K., Grande, L., Schweiger, H. and Long M. : Guidelines for the use of advanced numerical analysis, Thomas Telford, 2002
  • 鹿島建設土木設計本部篇:新・土木設計的要點(5),隧道,鹿島出版會出版,2003
  • 田中忠治,鵜飼恵三,河邑真,阪上最一,大津宏康:岩土的3D彈塑性有限單元,丸善,1996.
  • Zienkiewicz, O.C., Chan, A.H.C., Pastor, M., Schrefler, B.A. and Shiomi, S.: Computational Geomechanics with Special Reference to Earthquake Engineering, JOHN WILEY & SONS, 1999.
  • 後藤學:實踐有限單元法,大變形彈塑性分析,Corona公司,1995
  • O.C.tsenkivittsu,Robert·L.Taylor,矢川元基譯:矩陣和有限單元法[修訂新版], 科學技術出版, 1996

產品價格

本體價格

■本體價格

產品名

價格

彈塑性岩土分析(GeoFEAS) 2D Ver.4 60,000元
彈塑性岩土分析(GeoFEAS) 2D(英語版) OPEN

教育版價格


面向教育界相關人士,研究者及學生,提供更加優惠的教育版價格。

教育版價格

產品名 教育版價格
彈塑性岩土分析(GeoFEAS) 2D Ver.4 OPEN
彈塑性岩土分析(GeoFEAS) 2D(英語版) OPEN

版本開發履歷


版本開發履歷

 彈塑性岩土分析(GeoFEAS) 2D Ver.4
版本 發佈日期 主要升級內容
4.0.0 17/08/01
  1. 支援【河川結構物的耐震效能檢驗指針・解說 II.堤防篇】(2016年3月)
  2. 本公司的【固結沉降計算】相連結的匯入岩土形變的功能

操作環境


操作環境

OS Windows 8 / 10
CPU Pentium III 800MHz以上 (推薦 Pentium IV 3.0GHz以上)
所需記憶體(包含OS) 推薦512MB以上
所需磁碟空間 安裝所需磁碟空間約120MB以上。分析時模型的大小為500MB~數GB。
顯示卡(畫面解析度) 1024×768以上
輸入數據副檔名 GF2
檔案輸出 無。分析部分的輸出檔案請參照幫助選項。
與其他產品的連結 <讀取>
   繪圖(SXF、DXF)
   沿途分析連結數據(USD)
   沿途分析用地形數據(GF1)
<連結>
    擋土牆工程的設計・3DCAD
    柔性結構排水溝設計・3D配筋
    岩土的動態有效應力分析(UWLC)
    固結沉降的計算

產品購買/諮詢窗口


產品購買/諮詢窗口

■ 諮詢窗口

全國各代理店均接受諮詢。 >> 營業窗口

如果您對購買或網站有任何疑問,敬請垂詢info-china@forum8.com

示例圖片

▲隧道挖掘分析
前處理器

▲隧道挖掘分析結果
後處理器

▲隧道挖掘分析
(單元定義圖)

▲隧道挖掘分析結果
(變形圖)

▲隧道挖掘分析結果
(最大主應變圖)

▲隧道挖掘分析結果
(單元數值確認)

▲立交橋影響分析
(模型圖)

▲立交橋影響分析
(變形圖)

▲河堤地震時的自重變形分析
(模型圖)

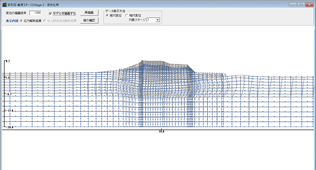

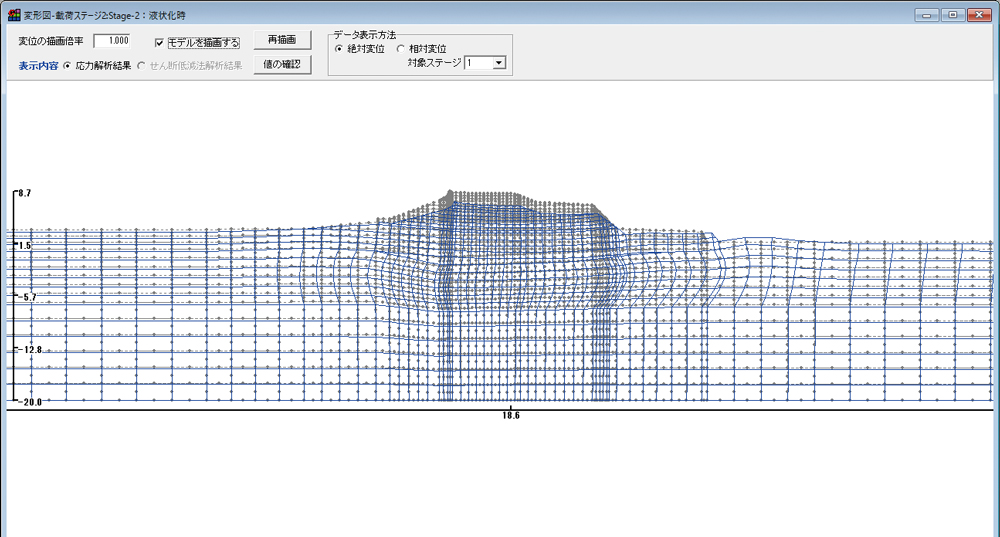

▲河堤地震時的自重變形分析
(變形圖、FL圖)

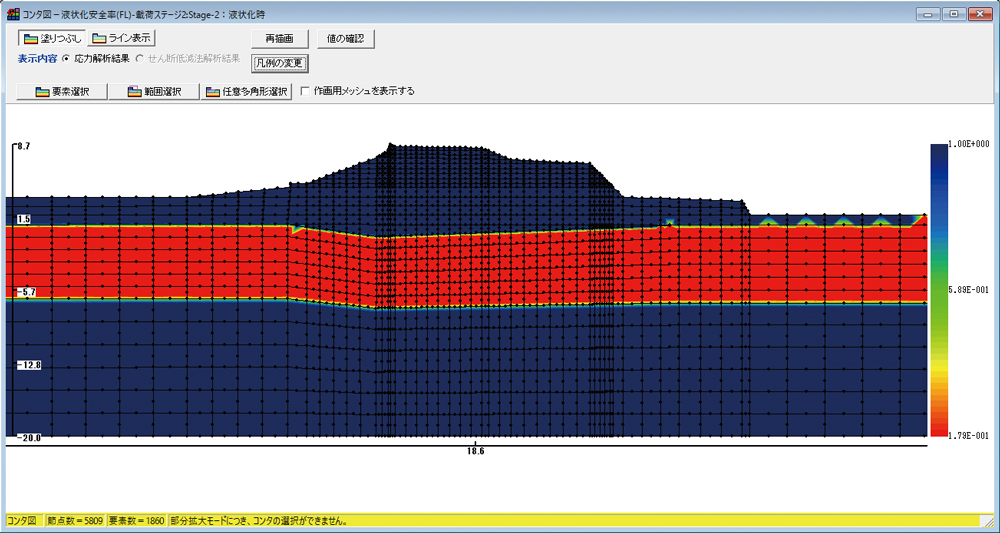

▲液化安全係數(FL)的結果

▲液化引起的變形量的結果

▲擋土牆挖掘分析
前處理器

▲擋土牆挖掘分析結果
(X方向輪廓圖)

▲擋土牆挖掘分析
後處理器

▲擋土牆挖掘分析結果
(X方向輪廓圖)

▲邊坡穩定性分析-前處理器

▲邊坡穩定性分析-後處理器

▲區域性安全係數輪廓圖

1.效能・概要

在進行隧道挖掘的周邊地質的變形分析時能夠設定【挖掘釋放率】嗎?
以及進行並設隧道的挖掘的時候、先行隧道的【挖掘釋放率】未滿100%的狀態下可以輸入後行隧道的數據嗎?

可以設定挖掘釋放率。例如、可以進行


  1. 在Stage1中進行自重計算
  2. 在Stage2中挖掘先行隧道。
    這個先行隧道的釋放率為40%,剩餘的60%在Stage3進行設定。
  3. 在Stage3中挖掘後行隧道。
    這個後行隧道的釋放率設定為100%。

的階段施工檢查。
本程式的【階段設定】窗口的【單元定義】標籤的右側並排的按鈕群的倒數第二的位置有【應力釋放率的設定選項】,通過該選項可以設定挖掘釋放率。


請說明【彈塑性岩土分析(GeoFEAS)2D】的邊坡穩定性分析與【邊坡穩定性計算】的不同。

【彈塑性岩土分析(GeoFEAS)2D】的邊坡穩定性分析是通過選擇剪下強度降低法選項進行彈塑性分析、在程式內進行計算後逐漸降低剪下強度使邊坡出現大的剪下應變。由此將此邊坡(畫面上可以通過線顯示)作為滑移面,此時低減的分配作為全體安全率分析。因此,該分析可以在有限單元 分析的模型中計算滑移面與安全率。
另一方面、【邊坡穩定性計算】是僅基於極限平衡理論來平衡力、對通過弧線假設的滑移面進行安定計算,反覆計算假定滑環的安全係數,最終計算滑環的最小安全率。 以往的研究來看,兩者得出的結果報告基本一致。


固結沉降發生在粘性土壤中,預計會發生橫向位移。雖然想要分析對橋台的影響,但是,用哪種土的模型(構成原則)好呢?

通過有限單元分析理論化的進行固結計算時雖然需要包含Cam Clay模型和OtaSekiguchi模型的程式,但是本程式並不存在此類模型。
雖然如此如果單純的考慮彈性範圍的周邊地質的橫向變形的話,本程式可以使用線性彈性或者Mohr-Coulomb等土的模型(構成原則)進行分析。


在進行邊坡計算時、想進行考慮地下水位與不考慮地下水位兩種計算,是分別進行計算好呢還是分階段進行計算好呢?

進行考慮地下水位或不考慮地下水位的計算,從一種數據中分場合進行時,由於會繼承前一階段的應力等,因此需要特別注意。相反,最好根據目的建立單獨的數據進行分析。


想要分析堤防的地震時通過設定單元 模型的【液化模型或低減模型】能夠分析通過施加地震引起的水平慣性力進行分析嗎?

通過程式上的選單可以設定。但是,液化的計算要根據【河流結構物的抗震效能驗證標準】進行。根據相同標準該程式不用做水平慣性力,因此請避免使用在液化模型中。
最初,液化現象表示的是由於地震產生的孔隙水壓力,並且存在輕微的時間滯後,也會使地面的剛度變小,且會隨著自重而下沉。即使在實際情況中由於地震期間地面的剛度不會立即(同時)降低,因此最好不要同時進行液化模型的剛度的低減與水平慣性力分析。


網格可以導出嗎?

網格可以作為數據導出。請用Mhs檔案觀看。


可以進行單元模擬嗎?(是否可以像在土壤測試中一樣通過檢視應力-應變曲線的結果來檢查參數?)

請檢視產品中的單元試驗模擬程式。


請告訴我計算等效于ALID的液化時的變形分析以及體積壓縮產生的沉降量的計算方法。

例如、


Stage1 : 液化前

Stage2 : 液化時

Satge3 : 體積壓縮時



變形產生的沉降量是通過Stage2-Stage1換句話說Stage2與Stage1的相對位移而得到的。
同樣、體積壓縮的沉降量是通過Stage3-Stage2即Stage3與Stage2的相對位移而得到的。
最後的合計值則是通過Stage3-Stage1即Stage3和Stage1的相關位移而得到的。

2.使用方法

請告訴我方向角的輸入方法。

關於方向角的輸入方法、進行變形分析時與內摩擦角相一致,穩定性分析時推薦歸零法。

3.單元・構成原則

能進行【岩土與結構物的接觸面的設定(接頭元件 )】嗎?

可以。提供彈性接頭元件與MC接頭元件。但是,不能再現所謂的剝離現象。


想要設定複數的接頭元件,可以嗎?

接頭元件 在岩土與岩土(固體單元)之間可以設定。
由於已經規定了設定的位置和相鄰的固體單元 所以請在每個位置(直線上的一組線段)上都進行設定。

4.分析理論

【邊坡穩定性分析是什麼樣的分析】,一般、FEM計算不能進行邊坡穩定性分析,所以請告訴我到底用什麼方法。

運用剪下強度降低法可以計算各單元的最大應變增量。此數據用輪廓圖顯示可以清楚地看到滑移面的發生狀況。
同時也可以計算整體安全係數。也就是說以最小安全係數自動搜索滑面的影象。


【水壓的變動對岩土的影響檢查】實際上可行嗎?請告訴我使用的方法。

GeoFEAS2D雖然是實行全應力分析(不考慮岩土透水現象的分析)的程式、通過設定水位線將程式內部的水壓作為節點荷載進行設定,可以分析由於水壓上升而產生的岩土強度低下(整體安全係數等的計算)。
水壓上升伴隨岩土強度的低下的原因請考慮帶有水平的地下水面的岩土。如果地下水面上升,浮力就會增大,(有效)應力就會變下,從而使岩土強度變低。


【響應震度法】是什麼。

是靜態分析的手法但是會得到與動態分析相似的結果。
具體來看,將水平加速度(可以處理在垂直方向上不均勻的水平加速度)施加到岩土,會使岩土產生水平慣性力。而且還可以進行地震對地下結構等的影響的檢查。


想要了解在進行軸對稱分析時的各個適用模型的功效與優勢。
  1. 用於液化天然氣地下儲罐的圓形挖掘的岩土變形分析
  2. 油罐基礎的沉陷
  3. 三軸試驗結果的模擬

等。
即岩土與結構物軸對稱,荷載也軸對稱的時候必須進行軸對稱分析。進行軸對稱分析的時候輸入的雖然是2維截面,由於是需要旋轉一週的積分分析,所以也要考慮3維的影響。
輸入相同的2維截面的時候,由於平面應變分析是在深度方向上半無限地存在相同的橫截面,所以不考慮深度的影響。但是軸對稱是旋轉整週後存在相同的截面、因此需要考慮深度的影響,由此最終會進行3維分析,敬請諒解。

5.建模

網格分割的時候,網格的大小要設定多少。

程式內並沒有規定網格大小。因此,在這種情況下,我們無法給出【以這種尺寸劃分網格】的建議。
網格分割進行的非常精細的話,雖然能使FEM的計算結果得到接近精確的解決方案,但是之後的確認卻非常困難。
根據群馬大學蔡教授的相關研討會資料,即使是3倍的單元值,安全係數的Oder也是隻有小數點後第3位的差異。因此,我們認為並沒有精細分割的必要。
在網路分割中、存在中間節點的設定(2次單元)也是一種提高計算精度的手法。具體請使用網格分割定義選項的右下角的按鈕進行設定。


有彈完全塑性的物理特性值的示例嗎?

彈・完全塑性的物理特性值中強度特性和方向角是主要參數。
強度特性參照的是日本土木學會的隧道圖書館第16號【在山嶽隧道進行的模型實驗與數值分析的實務】等、以及各種機關中的一般值。如果有三軸試驗等的室內試驗的結果的話,可以使用C和φ。
方向角是歸零法與內摩擦角同時存在的。也可以參考三軸實驗結果考慮方向角問題。具體請參考岩土工程學會的2002.7(岩土工程學・基礎理論系列)【瞭解彈塑性有限單元法】、【岩土的變形分析:從基礎理論到應用】等。
樣本數據請參考新增在GeoFEAS2D中的數據(slope,embankment等)


請告訴我通過設定實體屬性設定實體屬性時如何正確使用配置規則和設定的方法。

請參考以下內容。


  • 疊層彈性模型

    用於顯示正交各向異性。如層壓橡膠一樣,垂直方向是剛度結構,水平方向是柔性結構。即使是岩土在堆積過程與地下應力狀態中的異方性也大小不一。

  • 非線形彈性模型

    Duncan方式:應力-應變關係由雙曲線表示。該方式是將應變的等級與約束壓力(目標形成深度)不同,而產生的變化的變形係數作為模型。Duncan方式1與2的不同在於區別在於泊松比是恒定的(方法1)還是變化的(方法2)。 (Ver.3)

  • 非線性彈性模型

    破壞接近法:主要用於隨著隧道的挖掘產生的鬆散的岩土的分析。具體表現為變形係數隨著應力狀態逐漸接近破壞標準而降低(岩土鬆動並易於變形的狀態)。

  • 非線性模型RO模型

    主要用於將剪下彈性係數與剪下應變通過雙曲線建模,該模型表現出對岩土的剪下應變(地震時的變形等)的應變依賴性的時候。

  • 非線性模型HD模型

    與RO模型相同,用於考慮對剪下應變的應變依賴性時。與RO模型在函式的形式上不同。

  • 非線性模型 UWclay模型

    將剪下應力與剪下應變的骨架曲線通過雙曲線表現出來。但是將強度作為參數匯入,可以很簡便的表示出變形與強度的關係。有運用邊坡殘餘變形分析的示例。

  • 彈・完全塑性模型 Mohr-Coulomb方式(MC)

    在規定破壞基準(Mohr-Coulomb)後、判定與表示應力狀況的應力圈(Mohr圈)的關係,沒有達到破壞基準的時候為彈性領域,達到破壞標準的時候為塑性領域,以此為標準分別計算。 達到塑性領域的時候會有很大的變形。

  • 彈・完全塑性模型 DruckerPrager方式(DP)

    雖然破壞基準的規定手法與MC不同,但是2維(平面應變)的時候是相同的。

  • 彈・完全塑性模型 MC-DP

    破壞基準方面以MC為基準,塑性勢方面視DP而定。該模型主要用於達到破壞狀態後,隨著剪下體積變化的差值是收縮(負辯證法)還是膨脹(正辯證法),想要通過岩土來規定的時候。

  • 彈塑性模型 黏土的Pastor-Zienkiewicz模型

    能夠詳細規定通過彈塑性模型一般化過後的模型、由參數決定應變軟化和應變硬化、以及固化係數(破壞後的變形係數)等的模型。需要設定大量參數。

  • No-tension材料

    與線性模型或者疊層線性模型基本相同,但是也是能夠表現出不抵抗拉伸應力的材料的模型。


鑲襯與噴漆之間也可以設定接頭元件嗎?

存在過爲了再現現實景象而過於精細設定使得建模顯示出意想不到的行為的時候,所以在使用接頭元件時必須要特別注意。


有化學注射工作的時候、是否可以使變形係數大於原始地面?

化學注射的時候,最初的第一步為土,第二步為修正化學注射後的剛度,由此可以進行屬性設定。化學注射的剛度分析之後,可以進行變形分析。但是第二步與第一步比較之後荷載沒有發生變化的話,變形等也不會發生。


在分析隧道之後爲了防止沉陷想要進行岩土改良。使用哪個時點的階段比較好呢。

爲了防止沉陷而想要進行岩土改良的話,在與引起沉降的階段相同的階段上更改屬性設定(釋放應力或載荷)。換句話說,如果由於隧道挖掘而發生沉陷,在同一階段中進行屬性設定,由此可以以這個階段的屬性為基礎分析挖掘時的變形。


可以變更由於風化產生的物理特性值嗎?

從前部建立另一個數據並賦予其不同的物理特性時,可以在考慮材料變化(風化)的情況下進行比較。


想要通過破壞接近法考慮推進工法。請告訴我松鋪係數k的適當值。

破壞接近法本來是以岩石為對像提倡的理論,該理論的參數是根據測試結果(例如岩石測試)確定的。土壤覆蓋層厚度約為4m,並且是沙質土壤,因此應根據通常建議的最低值(強非線性材料)確定參數我們認為更好。


當重型機械(起重機,卡車等)在地下存在的地下管道上行駛時,是否可以計算作用在地下管道上的應力(地下應力)?

我們認為可以分析。本產品是全應力靜態FEM分析軟體。
作用在地下管道上的荷載(地面上的重型裝備荷載),例如,分佈荷載或指定條件等需要自己指定。將岩土用固體單元,地埋管用彈簧單元進行建模之後,可以直接得出地下管道的截面力與位移等。


橋台與岩土之間想要用接頭元件。所以請教我使用方法。

將接頭元件的彈簧設定為比周圍岩土更高的剛度,在荷載等級低的階段保持雙節點,當達到一定的設定強度(在Mohr-Coulomb方法中為C,φ)時,會出現不連續性。本來由於它是為重現基岩中的裂縫而建立的,因此在針對普通土壤時不隨意使用的話可以得出穩定性很高的解。也有橋台與岩土之間必須設定表示虛介面的薄層的時候。


斷層如何建模。

將其變成接頭元件。

6.連結

請告訴我與擋土牆連結的內容。

【擋土牆工程設計】中僅將根據【有限單元法(FEM)】的岩土進行建模,支援通過單獨彈塑性法進行計算或者輸入挖掘時計算測量的壁體計算岩土變形的方法等製作【彈塑性岩土分析(GeoFEAS2D)】用的輸入數據。
