  程序概要
ライン
完全控制环境下的综合驾驶环境,可反复再现。
今年来驾驶模拟器被广泛应用于车辆系统开发,ITS交通系统研究,驾驶员、车辆、道路和交通间的相互作用的研究等诸多领域。

简单自由完成3DVR空间!
3D驾驶座舱、手动驾驶设备、多屏幕显示均可直接装备。
通过描绘选项可自由设定驾驶环境。
脚本的自定义功能则可提供日志文件进行解析。

UC-win/Road 驾驶•模拟器特征
  •通过车辆本体的批量OEM实现低价格
•通过套装软件提供标准插件
•通过UC-win/Road作成自由的三维驾驶环境
•通过描绘选项再现丰富多彩的环境
•通过用户自定义满足高度的模拟需求
•承接展示会、讲习会等短期使用的租赁服务


最新信息
New!
 UC-win/Road安全驾驶模拟器  ('10.06.09)
    符合驾驶模拟器型式认定基准的面向驾驶培训学校的驾驶模拟器

 UC-win/Road SensoDrive Simulator  ('10.05.25)
    UC-win/Road 力反馈对应驾驶模拟器

 高速公路驾驶模拟器UC-win/Road体验模拟器事例) ('10.03.31)

F8公司在2010年3月1日成功向高速公路相关社会贡献协议会交付了高速公路相关社会贡献协 议会
<高速公路驾驶模拟器>。
今后将逐步开始高速公路以及各设施相关的活动、展会等运用。

 ◆开始了3D立体驾驶模拟器(3ch大型拱形屏幕)的展示。 ('10.02.04)
    欢迎亲临FORUM8 东京总部、中目黑GT Tower 展示厅参观各种设备产品。
     >> MAP

 ◆<ECO驾驶诊断体验驾驶模拟器> 样本视频 ('09.08.06刊载)
    制作道路并体验驾驶了驾驶模拟器。

 ◆刊载了UC-win/Road驾驶模拟器解说视频 ('09.07.02掲載)
◆驾驶模拟器介绍动画
-  http://vr.forum8.co.jp/chinese/
-  Forum8 UC-win/Road Drive Simulator : DigInfo (YouTube)

新产品信息
-  UC-win/Road 自定义开发系统 (Up&Coming 2008 新緑号)
-  UC-win/Road  驾驶模拟器 (Up&Coming 2007 秋季号)

关联产品
-  UC-win/Road Ver.3.04.00
-  UC-win/Road  驾驶模拟器(插入选项)

PR页面
-  UC-win/Road 驾驶•模拟器


功能及 特长
ライン

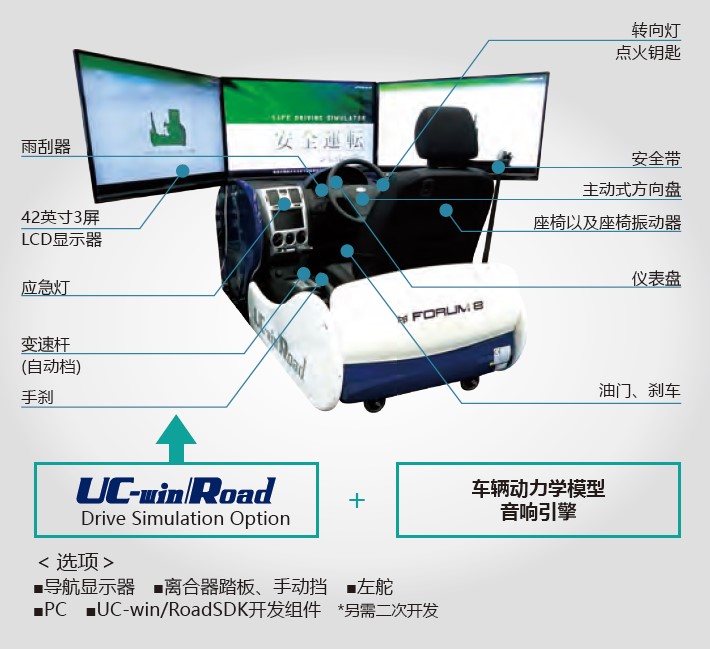

套装系统

驾驶模拟器的活用
驾驶模拟器功能

二次开发驾驶模拟 器
表现性 能

UC-win/Road 对应驾驶模拟器硬件

  套装系统

UC-win/Road和驾驶模拟器组 成的套装标准系统。
可 追加导航型显示器,运动平台的功能选项。


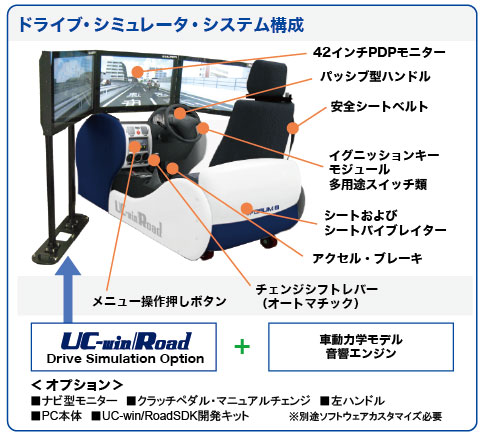

 驾驶模拟器•系统构成 系统价目单



 UC-win/Road简易模拟器   系统价目单

可使用ECO驾 驶模拟器插件。根据UC-win/Road的驾驶记录,进行汽车燃料消费量计算,二氧化碳排放量计算及制作图表。

基本构成:17”LCD monitor 3台/电脑1台(对应3画面输出)/方向盘/游戏专用座位

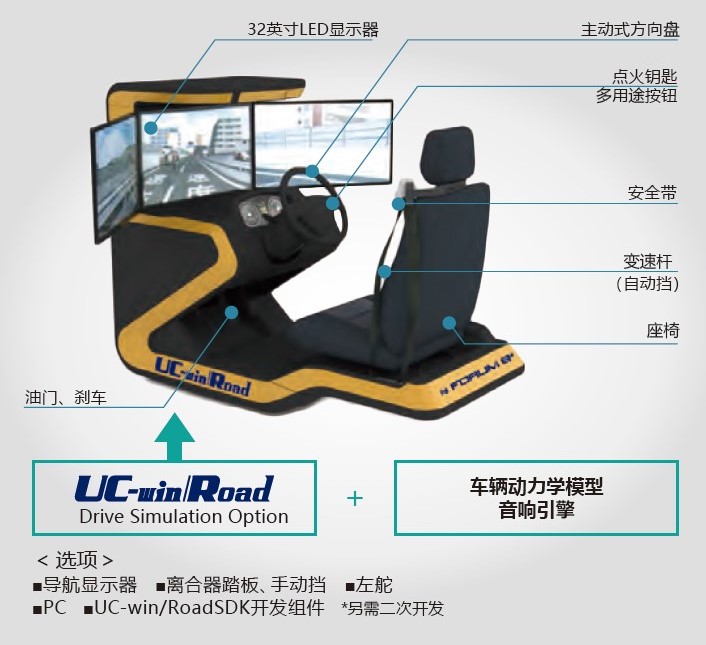

 紧凑型驾驶模拟器系统  系 统价目单





■紧凑型驾驶模拟器规格



 SimCraft模拟器  系 统价目单



与UC-win/Road连接,可进行高品质虚拟现实沉浸型驾驶模拟的APEX GTC 3DOF运动模拟器。



 BlueTiger Flight模拟器  系 统价目单



与UC-win/Road连接的完全运动型飞行模拟器。可进行逼真的三维空间操作。


驾驶模拟器•今后的推广
1  驾驶模拟器的提供

            ・研究开发→大学、研究开发机构•团体、协会
            ・公路设计→公路工程公司、建设咨询公司、路桥公司
            ・展示广告→展览馆、展示系统、公路设施
            ・交通安全→交警、车管所、各种协会团体、保险公司
2  VR数据服务•脚本服务的提供

  • 现实环境、假想环境、娱乐、游戏等提供各种适用于模拟的VR数据、脚本

3  UC-win/Road自定义开发 •SDK

  • 满足广泛需求的自定义开发组件
    支援客户的二次开发及系统重组SDK(成套开发组件) >> UC-win/Road SDK

4  基于VR-Studio的扩展

  • 提供更加大规模,高精度的三维空间,对应铁道模拟/高精度车头灯/环境光源

名城大学 理工学部 信息工学科 「驾驶能力判定系统」

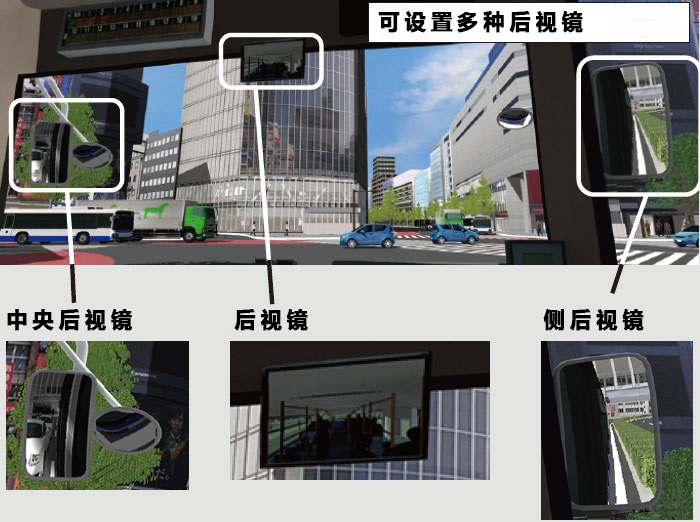

  驾驶模拟器功能

 标准模式

 ■标 准模式: 驾驶・选项标准安装机能

输入 /输出 数据
Simulator

UC-win/Road
加速踏板
刹车踏板
方向盘
刹车扳手
KEY_ACC
KEY_ON
相应按钮5个
刹车灯亮
安全带
変速装置(自動)
平板灯
灯光高/低
信号灯
UC-win/Road

Simulator
发动机速度(RPM)
车辆速度


 用户定义模式

 ■用 户自定义模式:根据用户要求进行开发(另外预算)

输入 /输出 数据
Simulator

UC-win/Road
喇叭
离合器
変速装置(手动)
O/D_OFF按钮
未对应模拟
雨刷
UC-win/Road

Simulator
发动机温度
燃料
发动机警示灯
缓冲气袋警示灯
油压警示灯
电池警示灯
燃料警示灯
后侧门警示灯
车门警示灯
 自定义驾 驶模拟器

超大型DS系统:6轴+偏摆・X Table以及8台集群计算机

  • 我司与国外制造商技术协作构筑超大型的模拟器。能够对应6轴运 动平台、并行装置、360度投影仪、集群+控制计算机,实时处理等。也可对应对手排档变速器和卡车。另外可利用UC-win/Road的3D·VR建模, 自由制作多种多样的行车环境。
     同时还涵盖了从日志测量,记录到分析的所有模拟工序。




 4画面自定义系统

  • 驾驶模拟器可按4画面(前方、左右、后方)自定义显示。
    不包含车身,由屏幕/投影仪/方向盘驾驶设备/刹车踏板/座位/PC构成。

    ■投影式三画面驾驶模拟器

 表 现性能
 确保帧率防止醉模拟器


 3ch、42'显示器FPS(1秒帧数)计测结果
  1. 直线道路+交通流  帧率 124.5 FPS

  2. 交叉点+外部景观+交通流  帧率 125.7 FPS

  3. 交叉点+外部景观+交通流 2  帧率 110.4 FPS

  4. 交叉点+外部景观精 度)+交通流 显示板设置=3画面垂直同期  帧率 60.3 FPS
     ※ 画面刷新率最大


  UC-win/Road对应 驾驶模拟器硬件 (UC-win/Road Ver.3.1~对应)

 方向盘 (可从本司购买)

  罗技方向盘 GT FORCE  http://www.logicool.co.jp/ja-jp/gaming/wheels/

  • 罗技PlayStation专用接续方向盘
  • 可使用方向盘与加速器
  • 使用USB接续,武器变换器及安装盘
  • UC-win/Road中未使用力反馈功能
  • 可使用PC专用罗技方向盘(WING MAN)与PS专用安装盘

UC-win/Road Ver4 传统方向盘识别判定结果
(UCwinRoad 3.00.32)

SIDEWINDER
FOREC EFEEDBACK WHEEL
SIDEWINDER
FOREC EFEEDBACK

WING MAN
PC用

GT FORCE
(PlayStation2 用)
方向盘

(与轴左右对应)
加速・
刹车

(与轴前后对应)
   ○  ※1    ○  ※1
   ×  ※2    ×  ※2

※1 无安装盘
※2 罗技方向盘(PC用) 安装PC Logitech Gaming Software 从http://www.logicool.co.jp/下 载


  驾驶模拟器专用3画面硬件

3画 面表示硬件
 构 成例1 构成 例2
CPU Intel
Xeon(R) X5460
Intel
Core2Duo E8500
内存
4GB 2GB
Graphics Card NVIDIA
Quadro(R) FX4600 786MB
2枚构成
NVIDIA
GeForce9800GTX 512MB
2枚构成
其他
音声输出(推荐5.1ch)
USB2.0接口 2个(在DS接续时使用)
費用概算
概算  ¥760,000 概算  ¥400,000

※ 2008年5月为止的可提供装置。
※ 最新价格及规格等请与制造商确认。

   UC-win/Road插件(UC-win/Road Driving Sim标准)
ライン

  相关产品及系统
UC-win/Road


UC-win/Road插件(UC-win/Road Driving Sim标准)


驾驶模拟器 插件

ECO驾驶插件

播 插件

LOG输出插件

场景插件

集群插件

微型模拟播放器插件

S-PARAMICS 连接插件

通信插件选项

运动平台插件

 驾驶模拟器关联系统


UC-win/Road 体验模拟器

UC-win/Road 高速公路驾驶模拟器

UC-win/Road 安全驾驶模拟器

UC-win/Road 超大型DS系统

UC-win/Road 高龄驾驶模拟器 NEW!
UC-win/Road SensoDrive Simulator

UC-win/Road船舶驾驶模拟器
UC-win/Road 自行车模拟器

施工機械人机界面施工机械
UC-win/Road 铁路模拟器

UC-win/Road  轮椅模拟器
3D立体系统

UC-win/Road 简易型模拟器


  UC-win/Road


UC-win/Road是通过简单PC操作来完成三维虚拟现实(VR=虚拟显示),极具实用性的实时VR软件。在互动的三维空间下,可实时进行操作,公路 规划、设计,在各种公共事业及民间开发中,作为各方面相关人员的共同语言,为达成协议共识发挥有效作用的软件。

国际版 中文/英文/日文/韩文对应

画像をクリックすると大きな画像が表示されます。


  驾驶模拟插件


UC-win/Road实体与OEM生产的实车型驾驶模拟器相结合,对应正式驾驶模拟。同 以往的驾驶模拟器相比较,性价比有了大幅度提高。最大的特点是用户可以自由制作模拟数据。



 ECO驾 驶插件


U基于UC-win/Road行驶Log,计算机动车辆驾驶的燃料消费量、二氧化碳排放量以及支 援图表制作功能的插件。UC-win/Road工具菜单设有“ECO驾驶Log输出开始”,“另存 为”,“计算CO2排放量”,可以输出和保存驾驶Log并计算二氧化碳排放量。可任意变 更二氧化碳的排放量的各参数值。读取环保驾驶Log数据文件可重现计算结果。



 主要特长



  • 驾驶过程中实时显示速度表、加速/刹车情况以及燃料,支援环保驾驶。
  • 驾驶的同时输出驾驶记录、显示环保驾驶分析图表。
  • 在环保驾驶分析图表中表示了行驶时间(T)、行驶距离(D)、燃料消耗量(Q)、CO2排 放量(E),制作加速度、速度、时间单位燃料消耗量、累计燃料消耗量、时间单位二氧化碳排放量、累计二氧化碳排放量曲线。
  • 可任意变更二氧化碳排放量方程式的参数值。
  • 可输出计算结果CSV格式文件,重新应用。
  • 除了环保驾驶图表外、支持环保驾驶排行显示功能。
  • 燃料消耗、二氧化碳排放量为基础计算排行、显示结果。(在此所显示的项目与环保分析图表不 同)


 事 例



  • 以调查 汽车的急速启动、急刹车与二氧化碳排放量的关系为目的,在UC-win/Road中行驶了一般城市道路,验证了驾驶状态与二氧化碳排放量的关系。从粗暴驾 驶到谨慎驾驶的几个驾驶事例(右边图表)表现了粗暴驾驶时二氧化碳的排放量。一般ECO驾驶需要驾驶员的初期状态。可活用于训练及诊断。

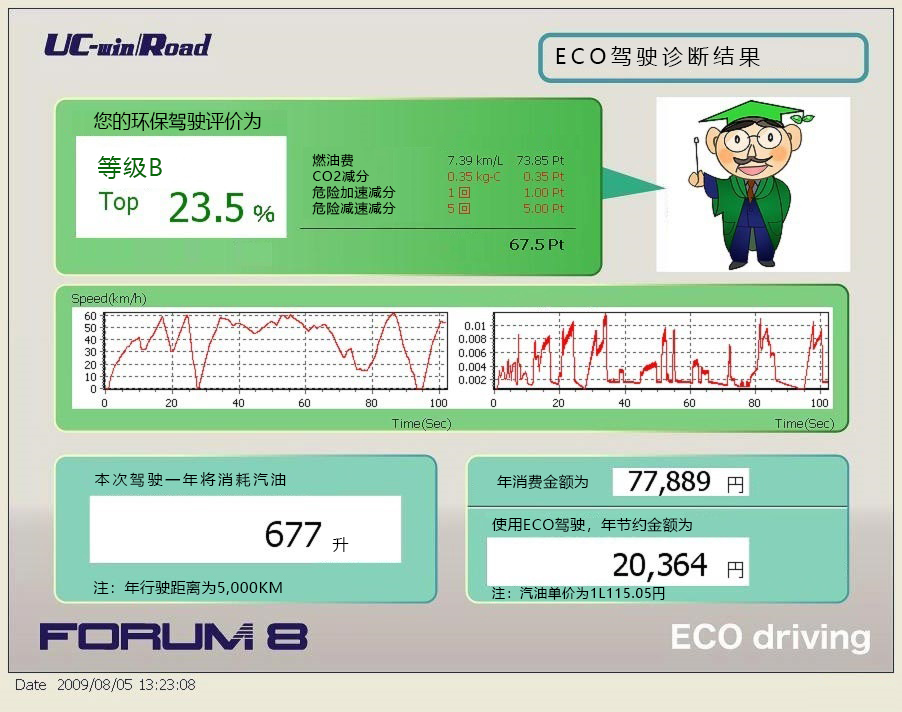

▲ECO驾驶分析
浏览画面

▲判定結果画面例
(二次开发例)

▲TEST-1 (红)・TEST-5(绿)
验证结果比较


 重播插件


对于运动中的车辆、行人以每秒数十次的频率实时记录并播放的功能。

→
▲驾驶模拟中的车外确认事故

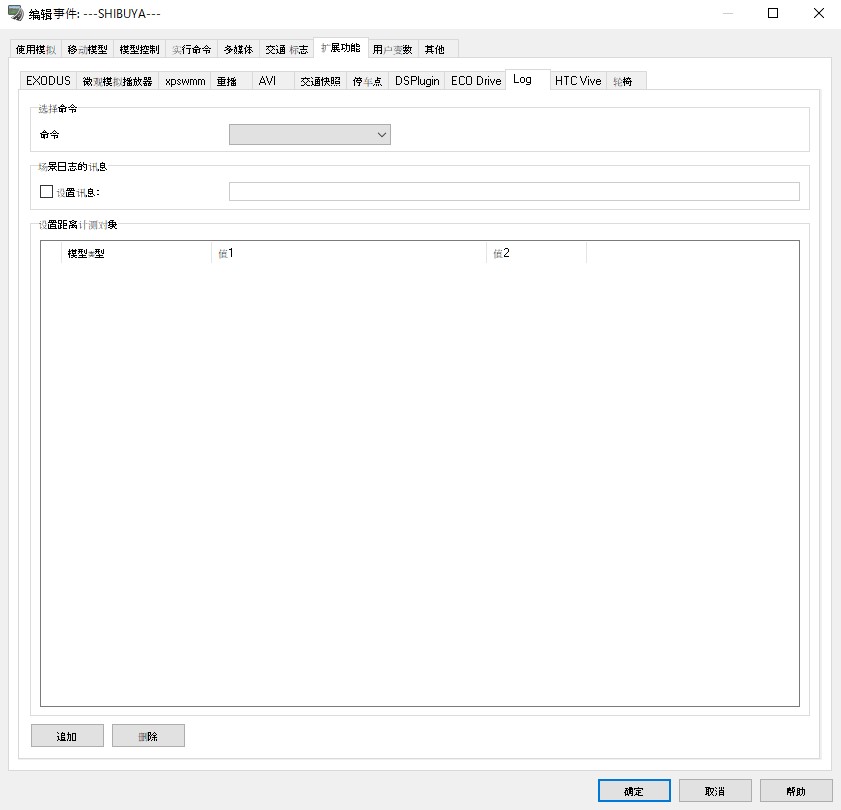

  LOG输出插件


驾驶车辆坐标与方向、速度、方向盘舵角等各种信息、交通流以及特征人物等的信息保 存为CSV格式的功能。支持UDP输出,可通过互联网络实时获取日志。同时嵌入了输出 自车至指定模型间距离的功能。支持自定义日志输出项目与输出程序。



 场 景插件

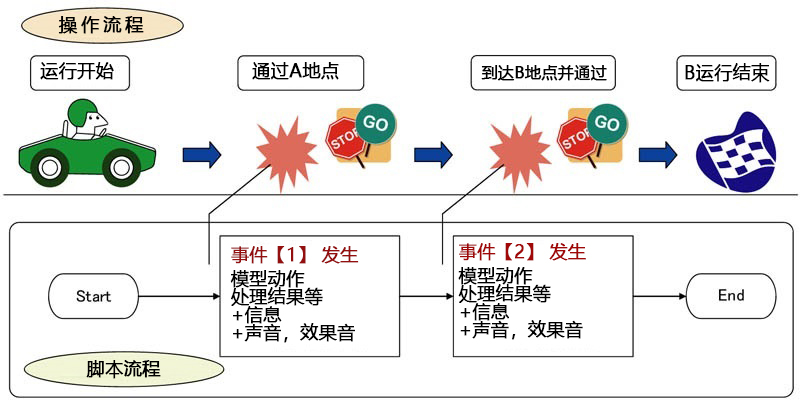

可对模型设置各种事先决定好的动作。比如,自身车辆行驶到某一指定位置,某个 任意模型扮演事先指定好的动作。[信号变为红灯]、[侧面冲出车辆]、[发生堵塞]、 [人物开始行走]等等,可自由设置各种场景,提供对应逼真驾驶感的驾驶模拟器



 集群插件


-win/Road中支持4通道以上的显示,通过对复数台PC的同步处理,可支持多 显示 器映像的输出。可应用于360度全景球幕驾驶模拟器及会议室指令室模拟。



 主要特长



  • 操作简单: 可简单完成设置以及操作
  • 结构灵活:  结构设计灵活,对用于集群的电脑数量以及配置无任何限制
  • 无限制功能: UC-win/Road中无限制功能。
  • 性能改善: 使用集群系统后,以一台电脑改善性能。
  • 一般系统: 可同步所有要素,应用于各种模拟的通用系统


 微型模拟播放器 插件


   使用三维模型的移动来表现各种各样模拟动画的功能。可记录及播放UC-win/Road及其他交通模拟的交通流。




 主要特长



  • 3D动画功能 : 以模型位置信息为基础制作各种各样的三维模型模拟
  • 模型捕捉功能: 自动对应模型高度及倾斜度的功能
  • 控制既有物体功能 : 控制交通信号灯静止物体功能
  • 控制物体描绘效果 : 时间,天气,照明等
  • 与UC-win/Road功能的最佳统和 : 交通、文本、照片模式
 <用户事例>
  • UC-win/Road Micro Simulation Player for Legion ('10.05.17刊载)


 S-PARAMICS 连接插件选项


 可简单探讨UC-win/Road的虚拟现实(VR)的景观,道路设计及交通,并且在驾驶模拟中可以驾驶者视点确认道路状况。并且,进行高度 交通模拟时,也可有效活用本插件。



 通信插件


使用UC-win/Road与多用户进行通信的插件。可以通过互联网传送聊天短信以及 UC-win/Road上所看到的景观信息(视点位置、方向、时间等)。由此可以支援共 同设计、VR数据制作达成共识。


操 作者A
结合图纸、 资料说明作业内容

操 作者B



 主要特长



  • 可同时向对方展示相同景观,以此 缩短场地的说明等所需要的时间。
  • 对于不是很深入了解数据的对象, 可通过图像进行说明。


 运动平台选项


作为UC-win/Road驾驶模拟的功能选项,通过INNOSIMULATION,Inc以OEM形式实现 与运动平台硬件的连接。(UC-win/Road二次开发选项)

驾驶模 拟器关联系统
ライン

 UC-win/Road  体验模拟器


6 自由度运动平台的驾驶模拟器・SUBARU驾驶模拟器
采用力反馈方向盘结构实现了实车的驾驶感。近年来急速 开发的机动车安全技术(冲突回避,冲击减少等)的模拟体验,交通事故虚拟体验,ITS新技术体验等,通过该体验模拟器可实现实车版的真实感觉。



 UC-win/Road 高速公路驾驶模拟器


驾驶模拟器再现了高速公路上的危险驾驶场景
FORUM8为高速道路关联社会贡献协议会独家提供了「高速公路驾驶模拟器」与2010年3月1日完成验收并正式提交。它将在高速道路,关联设施活动及展 会当中使用。
本驾驶模拟器以虚拟现实软件UC-win/Road为基础进行系统开发,可体验高速公路的危险场景等。包括高速公路及各设施的19个事件,制定3种场景, 根据驾驶结果记录输出驾驶员的驾驶诊断结果。
本驾驶模拟器的硬件使用该驾驶模拟器的方向盘等构件均采用了实车部件。主要功能包括以下方面。
  • 体验高速公路,设施等的21个事件
  • 体验驾驶事件设置项目
  • 硬件 : 6轴运动平台驾驶模拟器



 信息利用型人- 汽车-交通流相互作用模拟系统


对应6自由度0.7G运动平台的高度研究用驾驶 模拟器
本模拟器是通过UC-wm/Road进行集成,将驾驶模拟器、交通流模拟器、车辆运动模拟器、HILS/ECU仿真器、视线计测装置 等相连接的驾驶模拟系统。
2012年5月13日在伊都校区召开的纪念九州大学10周年『九大百年校庆』中,作为研究 公开及参观对象之一进行了一般公开、试乘体验等。试乘会以亲友相邀为中心排起了长队,模拟器的体验区非常人气,共计106名人士体验了驾驶模拟器。
试乘赛道是从本公司福冈营业所附近(大博通)开始,到博多站为终点的约2分钟内 容,『丰富逼真地表现,图像也非常流畅美观』等,获得许多好评。
此外,FORUM8还于2012年3月向精度大学大学院工学院工学研究科交付了高度研究用 驾驶模拟器(六自由度5通道)。



 UC-win/Road 安全驾驶模拟器


基于驾驶模拟器式认证规范的面向驾驶学校的驾驶模拟器(认证申请中)
■型式认证规范标注 标准场景

1. 危险预测培训  2.夜间驾驶培训  3.急刹车培训
4. 高速培训   5. 区域特性培训  6.恶劣条件下的驾驶培训
■选项场景选择

7. 违反类别教材  8. 夜间视认性教材
■系统构成图

・中央控制装置用PC  ・DS用PC的复数台电脑  ・打印机
※各自均通过网络连接
■诊断・统计软件

诊断软件・统计软件




 UC-win/Road 超大型DS系统


6轴+Yaw・XTable和泉州微8投影集群构成

它是由6DOF、Yaw-Table、 Vibration、X-Table、驾驶舱、多通道投影系统,音响系统,电源系统和其他副系统组成的研究型8DOF交通安全模拟系统。

1.运动平台(由X-Table、6DOF、Y-Table和 Vibration构成)
  • X-Table:长距离直线运动系统。长距离加速时向驾驶员传递离心力
  • 6DOF:可表现车辆驾驶中的基本动力表现
  • Yaw-Table:表现交叉点,急转弯等动作
  • Vibration系统:可表现在不同路面上驾驶时的细小振动差异
  • 其他
    1. 5.1通道音响系统真实再现车辆驾驶的各种环境音
    2. 在车辆客舱里安装电子控制系统及音响PC等,在内部安装电脑电源及网 络接续电源
    3. 为追求真实驾驶感觉方向盘,加速器及刹车等均采用实车部品
2.多通道投影系统
  • 使用边缘融合进行360度提供车辆驾驶模拟环境
3.虚拟现实控制组件
  • 在UC-win/Road中可快速进行三维道路建模及交通模拟。
  • 在穹幕内部安装8台投影仪,使用边缘融合处理后在360度屏幕里进行实时驾驶 投影
  • 投影仪的方向及投影角度以不妨碍驾驶员视线



 UC-win/Road 船舶驾驶模拟器


基于虚拟现实的船舶驾 驶模拟器
利用UC-win/Road多样的3D/VR空间表现的船舶驾驶模拟器,利用事件以及运动平台功能可构筑对应多种要求的表现高精度VR空间的驾驶模拟系统 用于船员训练以及学生教育、港湾设施模拟。可应用于各种各样的港湾环境的景观评价等。

 演示用模拟器 主要内容
  • 小型演示用模拟器(UC-win/Road不含)
  • 展示、引导用紧凑型
  • Start/Stop按钮
  • 方向盘、油门、刹车实装



 UC-win/Road SensoDrive Simulator

UC-win/Road 力反馈对应驾驶模拟器

通过SENSO-Wheel(转向装置控制器)与UC-win/Road的车辆动力学连接,可在 3DVR
空间上体验接近于实车的转向操作(通过选项可与CarSiml连接)。


 主要特长/功能


   1)力反馈
   通过从转向装置控制器获取转向装置位置后将模拟结果发送至转向装置控制器可以接受如实车般的反力。
   2)各种参数设置:设置反力以外的信息如摩擦力以及衰减力、发条刚性设置.
   3)校准功能:可自由设置转向装置中心位置以及最大旋转角度。


 主要用途



  • 针对驾驶员的训练
  • 探讨道路修复
  • 山道等险路/弯曲道路中的驾驶模拟

■SENSO-Wheel
SENSO-Wheel是SENSODRIVE公司制造的搭载力反馈功能的转向装置控制器。驱动搭载转向装置的电动机实现接近实车的转向装置操作。

SENSO-Wheel开发:
SENSODRIVE GmbH (德国)
http://www.sensodrive.de/
  Argelsrieder Feld 20 TE04 D-82234 Weßling
Phone: +49 (0) 8153 - 28 – 3900
E-mail:norbert.sporer@sensodrive.de



 施工机械人机界面


以实现机械施工为目标

(德国) 与土木研 究所技术推进本部进行共同研究 (平成19年度、机械化施工的信息化施工研究)
危险区域内的无人化远程操作中确保挖掘精度、挖掘效率最关键的是建设机械正确的作业情况、
实时向操作员传递信息的界面的优劣。本系统中操作方界面采用了UC-win/Road软件,开发和嵌
入了在3维VR实时确认作业情况、指示作业的显示以及操作功能,并进行现场实验以及确认。



 UC-win/Road 自行车模拟器


Up& Coming用户介绍第91回
德岛大学大学院社会经济科学技术研究部(工学部建设工学科城市设计研究室)山中英生教授指导的[交通小组],适应利用者视认性的自行车信息提示技术的开发 中导入了基于UC-win/Road的自行车模拟器。
各种标志的大小,出现间隔的不同所导致的预测角,或者明确视认时间对自行车视认造成的影响,得到适合自行车利用环境的信息提示的标准。此外还可结合眼动仪 记录器、头部位姿传感器构筑多样的实验条件。通过导入运用驾驶模拟器的实验系统,明确自行车利用者的视认特性的基础上,可应用于自行车诱导、控制的有效标 识组套的开发、讨论和道路规划。



▲使用自行车进行模拟实验

▲自転車シミュレータで有効性の確認が行われているサイン例
画像をクリックすると大きな画像が表示されます。
▲自行车模拟器构成示意图


 UC-win/Road 轮椅模拟器

Up&Coming 91号协作新闻介绍

关西大学系统理工学部 机械工学科 仓田副教授的研究开发成果的某轮椅模拟器的映像显示部分中利用了UC-win/Road的VR环境。
轮椅模拟器硬件中安装了两轮分别驱动的转矩传感器车轮,算出的车速、路面抵抗的模型作为轮椅的运动模型(动力学)使用。显示部分应用UC- win/Road。此外,从轮椅模拟器实测值的数据可通过
导入到UC-win/Road,在VR空间内还可以验证移动的可能性。
考虑每个人的障碍程度和部分,对今后电动轮椅应该有的位姿、利用轮椅时事故发生的危险性进行认知,是提高轮椅使用安全的研究系统。



▲轮椅模拟器构成示意


▲轮椅模拟硬件连接部 分构成图
▲UC-win/Road MD3特征人物表现的轮椅事例


 UC-win/Road 铁路模拟器


以研究开发,教育训练,宣传展示为目的的铁路运行模拟器

● 对应各类用途
车辆、人体工学的研究开发用、乘务员的教育训练用、博物馆、铁道展等的驾驶体验用、列车驾驶游戏等。

●从大型到小型
具备从实物大的乘务室、开阔的视野画面、运动装置的全舱体类型,仅含驾驶核心部分的简易型,通过PC画面显示等。
● 对应CG映像和实际映像
高驾驶自由度的CG和真实高品质的视频映像可根据用途划分使用。

●生成高临场感的模拟环境
生成高画质·高速描绘的模拟视野,通过多通道·多声道体验音响和加减速感受的运动装置。

●提供可简单制作路线CG的VR-Studio(R)

▲VR
▲实写映像
▲大型铁路模拟器(示意图)
