DesignBuilder 製品紹介

  プログラム概要
ライン
DesignBuilder は、イギリスDesignBuilder 社により開発された建築シミュレーションソフトです。米国エネルギー省開発の建物エネルギーシミュレーションプログラムであるEnergyPlus8.1と連動することによって、作成したモデルに対して光、温度、CO2 などの環境をシミュレーションし、計画段階から環境に配慮した省エネルギー型の建物の設計ができるソフトウェアです。建築家、建設事業エンジニア、エネルギーコンサルタント、学生の使用に適しています。この度、日本での新たな建築シミュレーションソフトウェアとして弊社が独占販売することとなりました。ここでは、本製品の概要と機能・特徴についてご紹介します。

  関連情報
関連製品

住宅エコポイント制度へのDesignBuilder活用に関するレポート ('10.05.07掲載)

新製品紹介

セミナー参加申込受付中

イエイリ・ラボ・体験レポート

  プログラムの機能と特長
ライン
DesignBuilderは、迅速な建築モデリング、利便性、最高水準の技術である動的エネルギーシミュレーションシステム。専門知識がなくても複雑な建物を迅速にモデル化することができます。EnergyPlus(※1)の動的サーマルシミュレーションエンジンへの包括的なユーザインターフェースを有し、作業のどの段階においても、正確な環境性能データと画像や動画を作成できます。建物表面の範囲を選択し、過加熱の影響、エネルギー消費などを視覚的に表示します。最適に使われる自然光を照合し、照明コントロールシステムと電気照明を節約する計算を実行します。自然換気の温度シミュレーションを行い、適切な冷暖房機のサイズを計算できます。

(※1) EnergyPlus : 米国エネルギー省開発の建物エネルギーシミュレーションプログラム
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

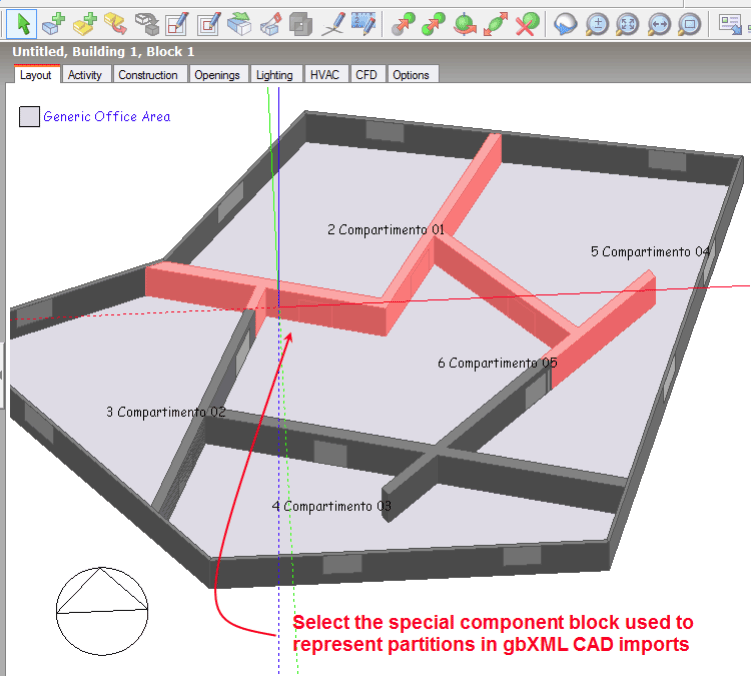

▲サーフェス合成 ▲パーティション表現


■直感的なモデリング
OpenGL(※2)ソリッドモデラーを採用しており、3D 空間に「ブロック」を配置して、押出し/カットなどによって、直感的に建物モデルを作成することができます。建築部材の厚さ、部屋の面積および体積を視覚的に把握することができます。またモデルの幾何学的形状や表面形状に制限はありません。

(※2) OpenGL : Open Graphics Library. 3D グラフィックスのためのプログラムインターフェース。2Dグラフィックスも可能。

また、データテンプレートを使えば、ドロップダウンリストから選択することによって、一般的な建築構造、建物内部での人間活動、HVAC(Heating、Ventilating and Air Conditioning.)、照明装置をデザインに読み込むことができます。 同様のタイプの建物を何度も使用するなら、それをテンプレートに加えることもできます。この機能はデータベースに連動しており、建物およびその周辺の区画に大きな変更を加えることができ、 デザインや評価プロセスのいかなる段階においても、各々の建物モデルに対して個別の詳細な設定を行うことができます。

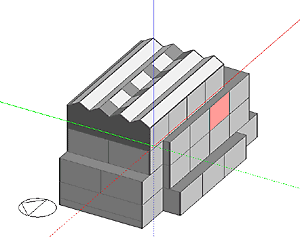

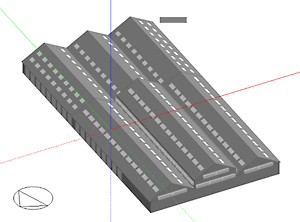

▲モデリング


■環境性能データにワンクリックで切り替え
モデル編集画面と環境性能データをワンクリックで切り換えることができ、外部モジュールの実行やデータのインポートをすることなく、データを表示することができます。
換気設定温度に基づいて窓を開くというオプションを付けて自然換気をモデル化し、外気温により窓の開度を調節し、日光の量により照明制御システムがモデル化され、電気照明の節約量が計算されます。
さらに、一年ごと、一月ごと、一日ごと、一時間ごと、それ以下の時間間隔で包括的なシミュレーションデータを表示することができます。燃料の種類と使用目的によって計算されるエネルギー消費量、屋内温度、気象データや、壁・屋根・吸気口・換気口などの構造要素を通じた熱伝達、冷暖房負荷、CO2 発生量をシミュレーションし、気象データを参考に冷暖房設備のサイズを計算し、タブを切り替えるだけで瞬時に表示させることができます。
また、Designbuilderには最新のASHRAE(アメリカ暖房冷凍空調学会)世界気象データと観測地点データ(4429データセット)が含まれ、975のEnergyPlus 毎時気象ファイルが無料で利用できます。
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
▲熱負荷データ ▲冷房負荷データ
画像をクリックすると大きな画像が表示されます。  画像をクリックすると大きな画像が表示されます。

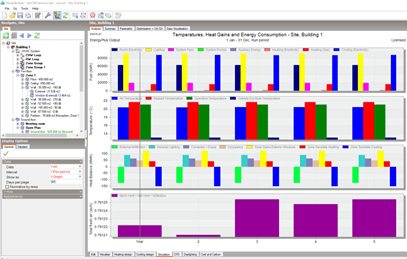

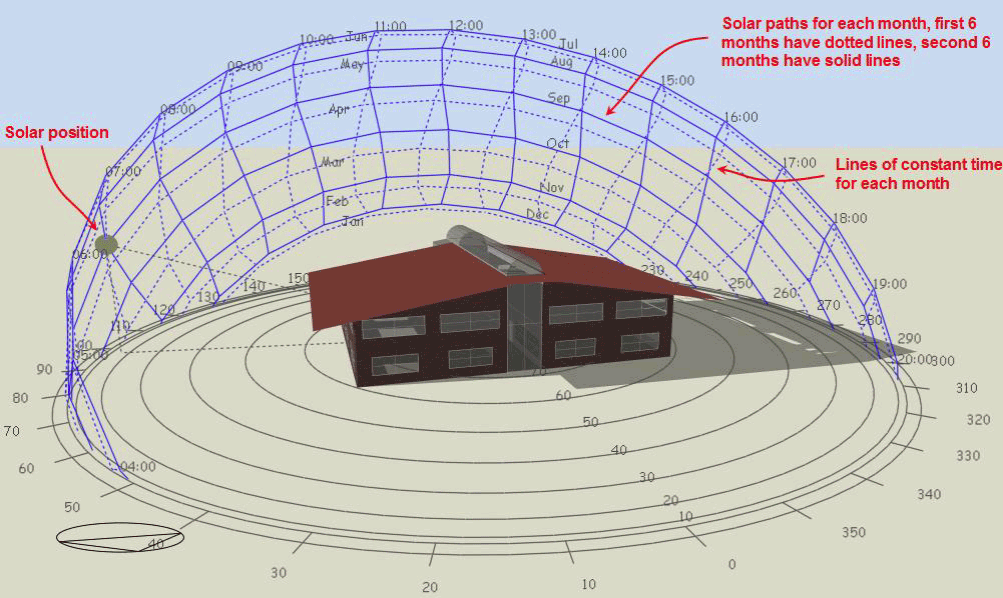

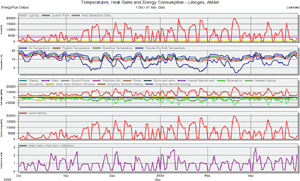

▲消費エネルギーシミュレーション  ▲太陽パスダイヤグラムの表示

このように、モデリングのしやすさ・視覚的なわかりやすさと、環境性能データを自動計算しワンクリックで表示できるという機能がDesignBuilderの最大の特徴であり、意匠的な検討とエネルギー計算を同時に進められるソフトウェアと言うことができます。


■その他の機能
DesignBuilderはレンダリング機能を持ち、さらに他のプログラムと連動することで解析と表現の幅が広がります。

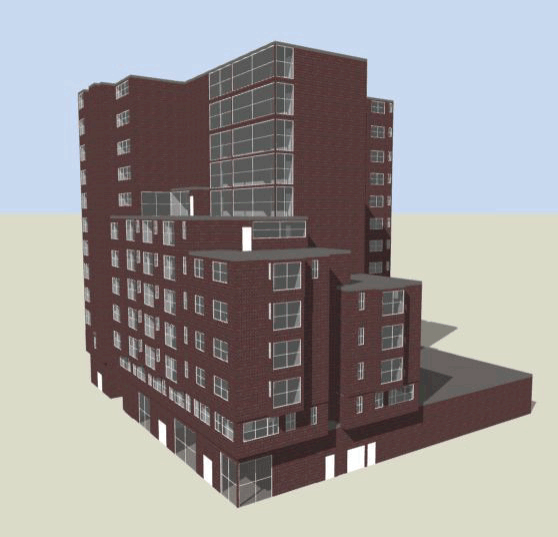

ビジュアル化機能
DesignBuilderのビジュアル化機能により、最小の手間で、鮮明でリアルな質感の画像が得られます。
モデル作成のどの段階でも、ビジュアル化タブをクリックすることによって、レンダリングされた画像が得られます。
また、ズームやパンで建物の外観を確認したり、ウォークスルーでモデリングした建物内部に入っていくこともできます。
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

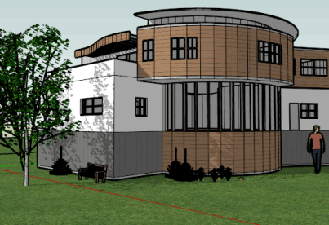

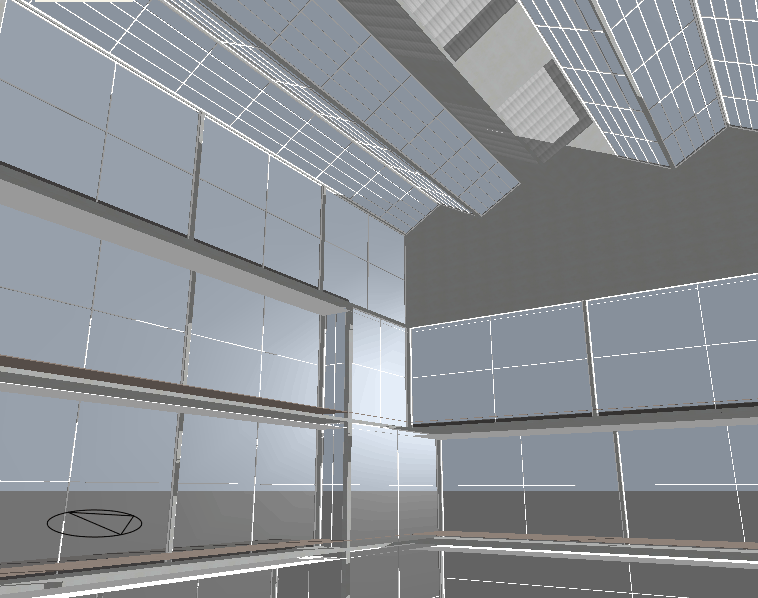

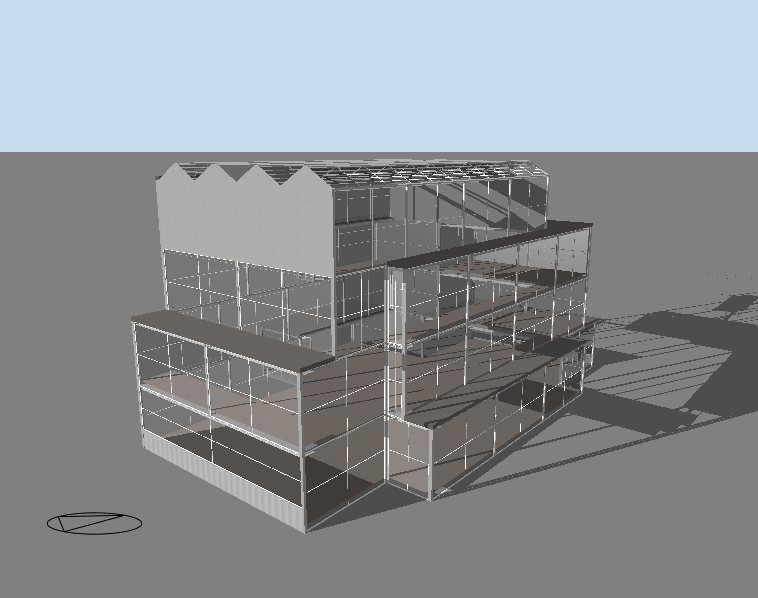

▲ビジュアル化機能 ▲建物内部ウォークスルー画面

DesignBuilder CFD (Advanced標準)
建物モデルにCFD(コンピュータを用いた数値流体力学)の概念を統合すれば、建物内外の空気フローと温度環境をシミュレーションすることができます。
具体的には、冷暖房機の設置位置、建物の形状、窓、換気・吸気口の配置と屋内温度環境、屋内外の空気の流れ、ダブルスキン内の気流などを解析することができます。
画像をクリックすると大きな画像が表示されます。

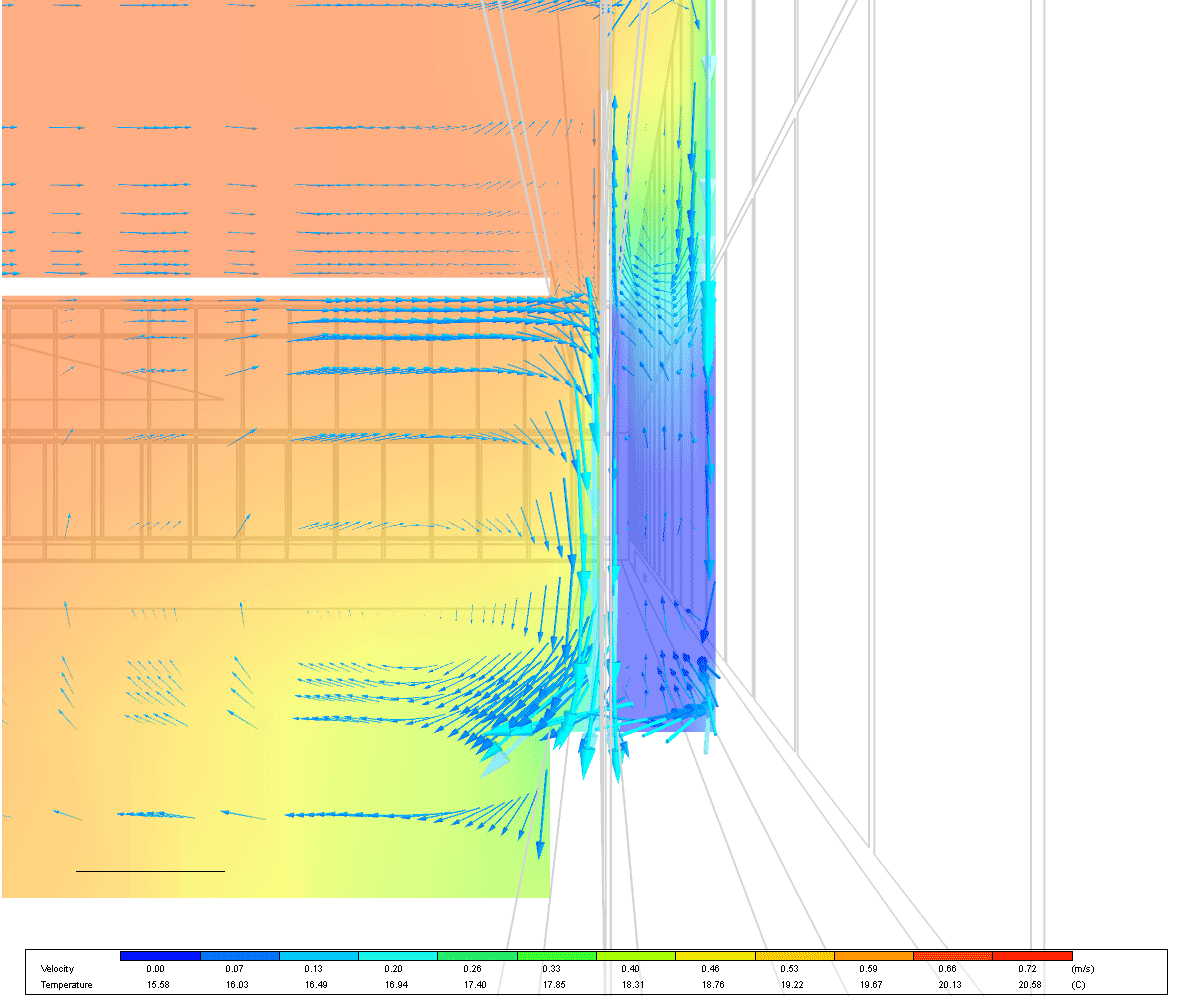

▲CFDシミュレーション ▲ダブルスキンのCFDシミュレーション

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

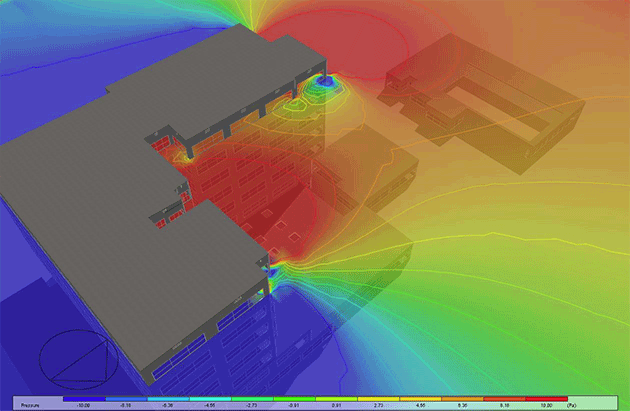

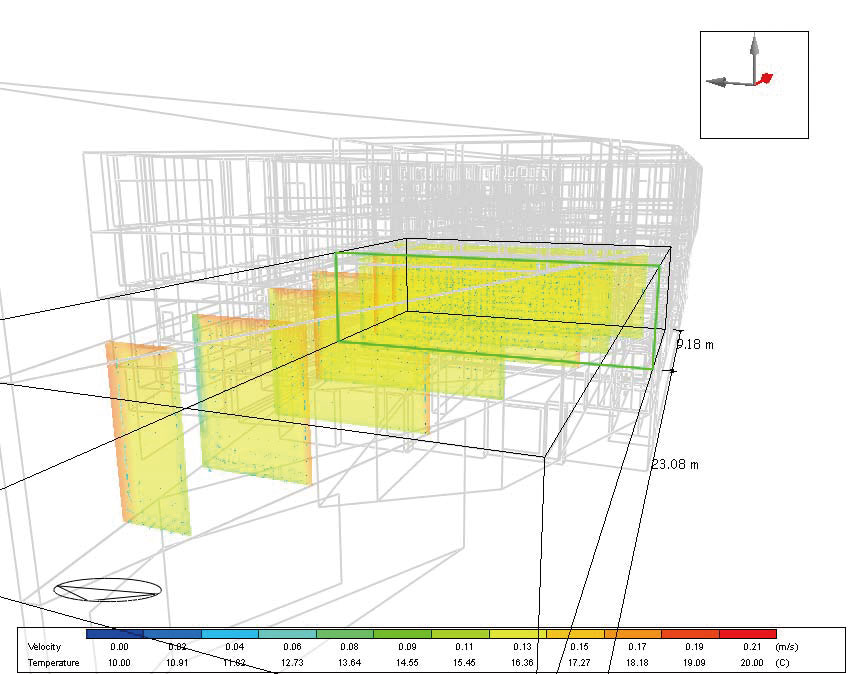

▲外部CFD解析結果表示 ▲内部CFD解析結果表示

詳細HVAC (Design/Advanced標準)
EnergyPlusの広い範囲のHVACタイプをサポー トし、強力で柔軟な方法を提供しています。ASHRAE 90.1 基準HVACシステムを含むコ ンポーネントをサポートし、空気・水両方をモデル化することができます。コンポーネント、 混合器、分配器の配置によるプラント、凝縮器、空気循環のグラフィカルな定義を行うこと ができます。ボイラー、冷却機、加熱コイル、ヒートポンプ、冷却コイル、ポンプ、ファン、加 湿器などを含む拡張可能なEnergyplusのライブラリを使用できます。
画像をクリックすると大きな画像が表示されます。
▲HVACシステム編集

Daylighting(Architectural/Design/Advanced標準)

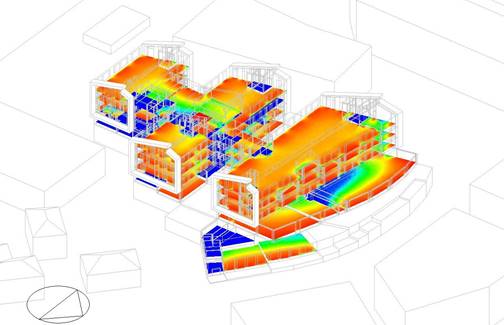

各ゾーンの平均的な昼光率と均一性の計算。各ゾーン、各ブロック内または建物全体を通じて、スライスを生成し高品質な照度のコンター(等高線)をプロットすることができます。Daylightingモジュールは現在広く使用され信頼性のあるRadianceという採光シミュレーションエンジンを使用しています。CIE曇天空を含む、さまざまなタイプの空を指定してシミュレーションすることができます。
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

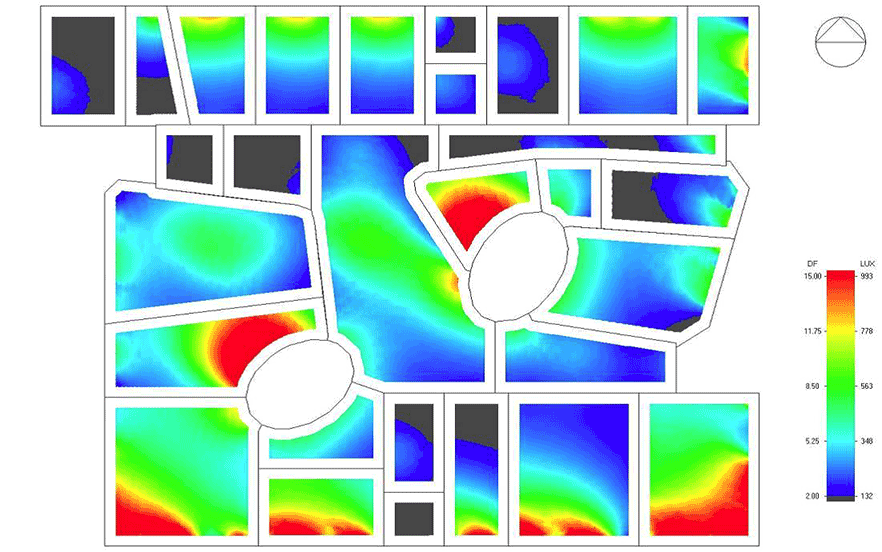

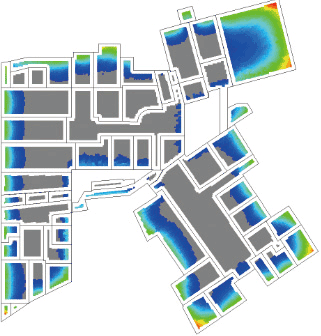

▲照度計算コンター ▲昼光分布マップの表示

3次元エクスポート
DesignBuilderのモデルとビジュアルを後処理した3次元モデルを、他のソフトウェアにエクスポートすることができ、プレゼンテーションに役立てることができます。

▲3次元エクスポート ▲3-D DXF出力-モデル全体と詳細作成例


■当社製品との連携
DesignBuilderには建物内部での人間の活動により発生する熱やCO2をシミュレーションする機能があるので、建物モデル内部にUC-win/Roadの人間モデルの動きを加えたりすれば、より説得力のあるプレゼンテーションが行えるでしょう。

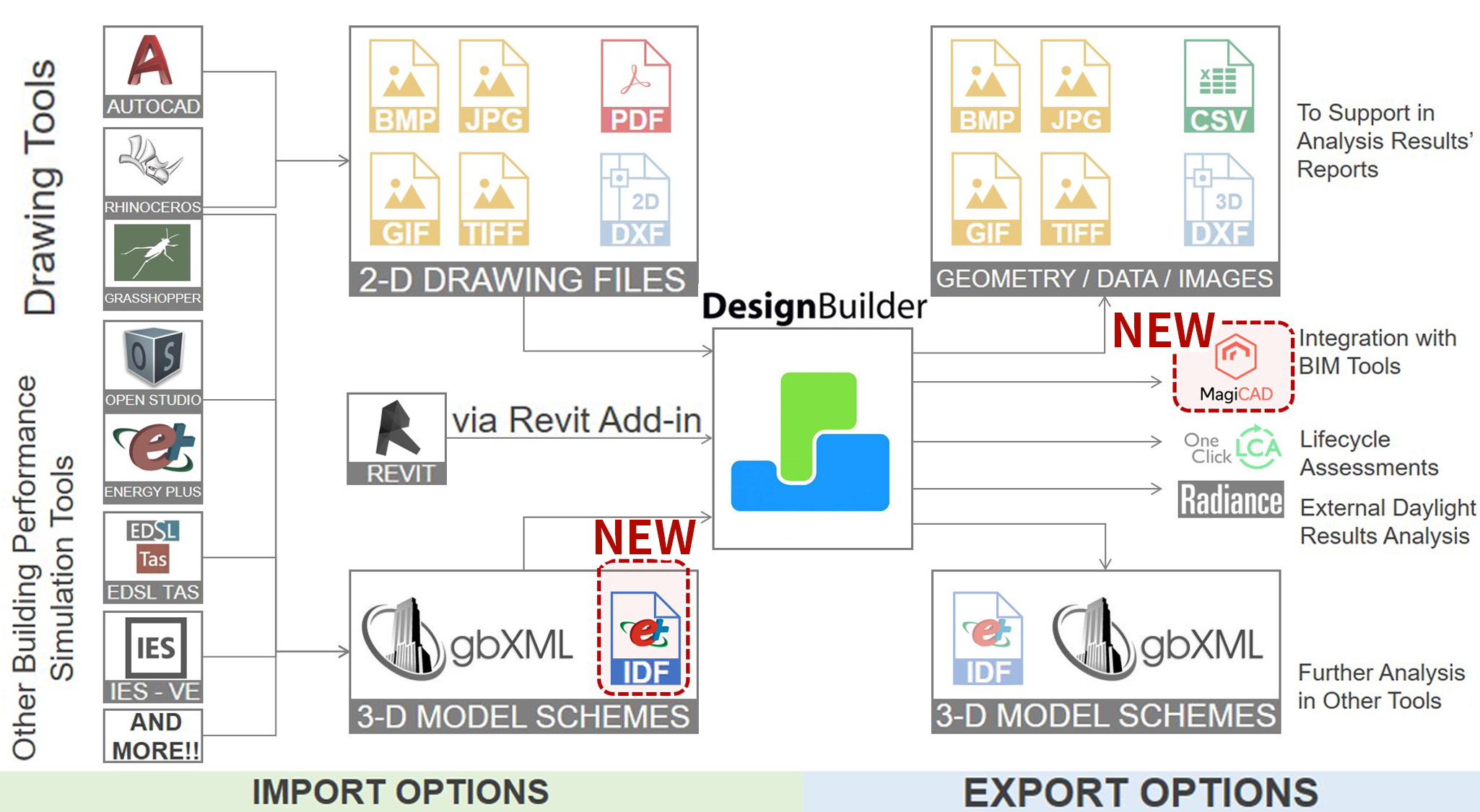

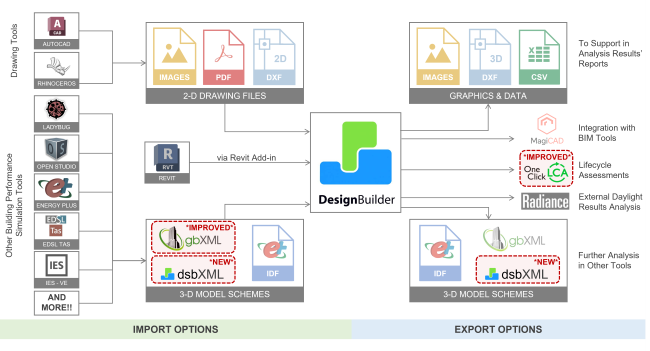

■インポート・エクスポート対応形式
インポート:
DXF、PDF、BMP、JPG、PNG、GIF、TIFF、detailed survey data
エクスポート:
EnergyPlus Heating/Cooling design IDF file、model image(DXF、BMP、JPG、PNG、GIF、TIFF)、3-D DXF model、 CSV report file

■導入教育
現時点ではインターフェースは英語版のみの提供ですが、詳細な日本語ユーザーズマニュアルをご用意しております。
Page Top Page Top



建物エネルギーシミュレーション支援サービス

光、温度、CO2 などの環境シミュレーション、省エネルギー建物設計を支援する技術サービス

UC-win/Roadサポートシステム
UC-win/Roadサポートシステム



  サービスの概要と特長
ライン
このたび、弊社では、DesignBuilderを使用した建物エネルギーシミュレーション支援サービスを開始します。シミュレーション支援サービスは戸建住宅のような小規模のものから、オフィス、複合建築、土木施設などを対象にしていきます。

お客様から図面や環境条件をいただき、必要な打ち合わせを経て、建物形状と環境諸条件を入力、解析をし、グラフやリスト、画像データとして出力し、報告書を作成、DesignBuilderデータと共にお客様に提出いたします。

エネルギーシミュレーション支援サービスで提供できる出力内容は以下の通りです。

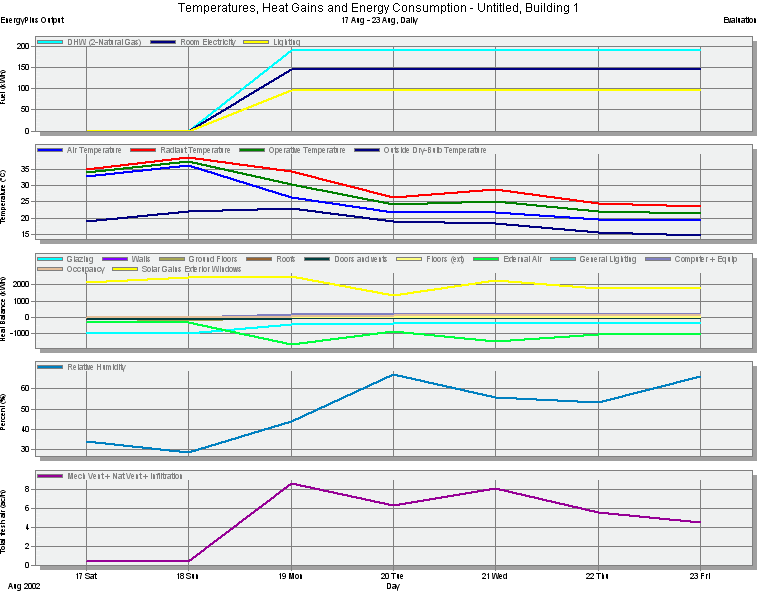

■暖房設計・冷房設計 (Heating Design, Cooling Design)
夏季・冬季気象条件で遭遇する可能性の高い、最も暑い条件および最も寒い条件での冷房および暖房装置の大きさを決定するためのシミュレーションを行います。気温、熱収支、快適指標、換気などのデータを出力することができます。わかりやすいグラフと詳細な数値を提供します。

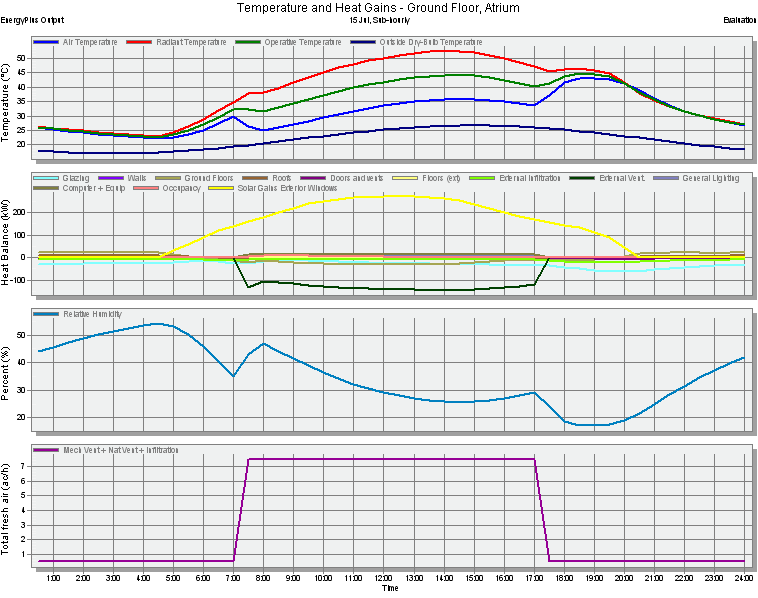

冷房設計ではデータの1日の推移を出力することができます。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

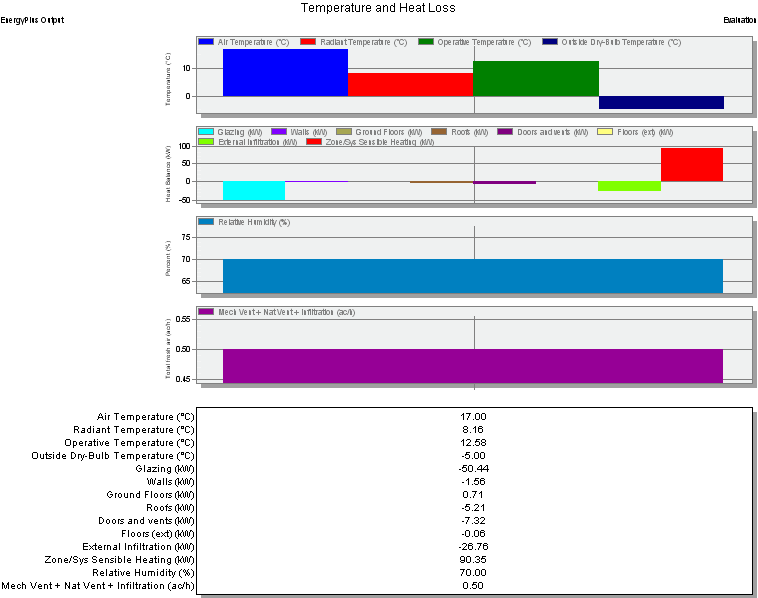

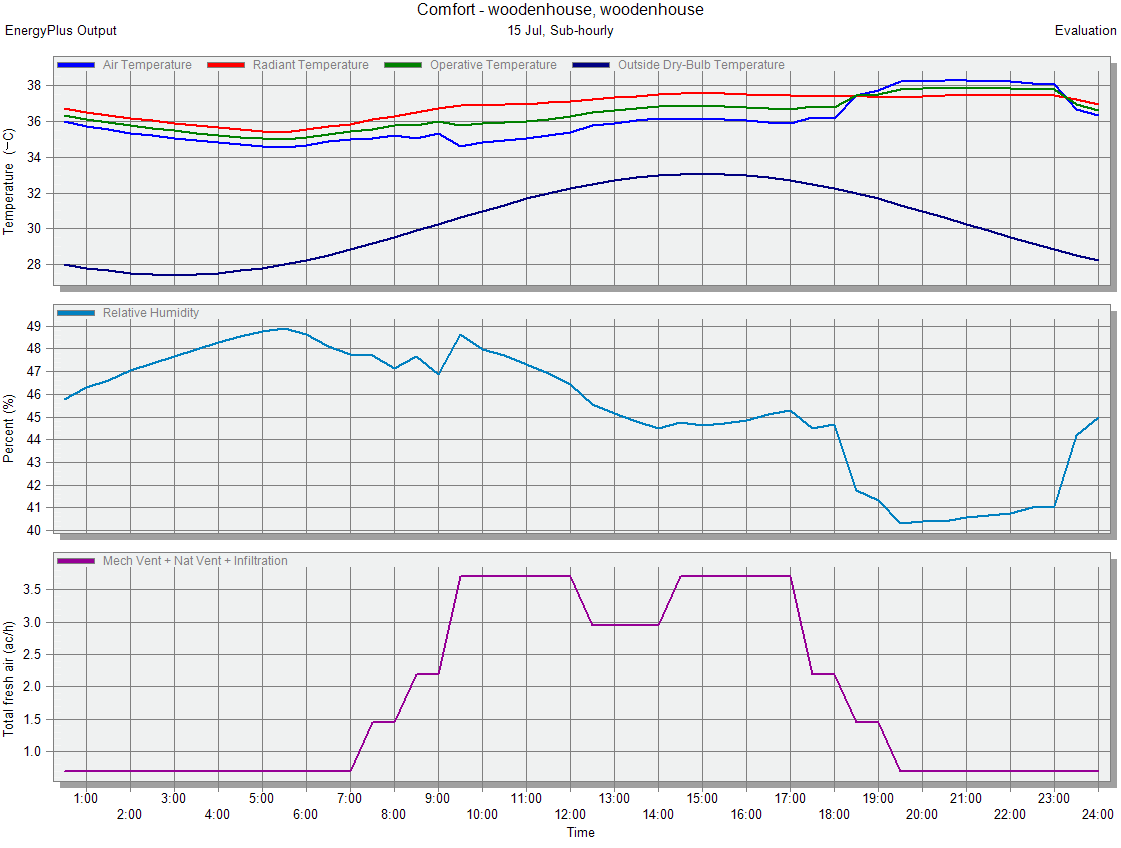

▲暖房設計出力画面 温度と熱収支データ ▲冷房設計出力画面
上から温度、湿度、換気データ

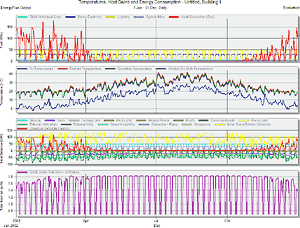

■各種エネルギーシミュレーション(Simulation)
下記データを年間、月間、1日、1時間、1時間以下の時間的推移の時間軸を組み合わせてグラフと数値を出力することができます。
  • 気温、風速、日射取得などの全位置データ(site data)
  • 気温、PMVなどの快適指標(Comfort)
  • 熱収支(Internal gains)
  • 換気量(Fabric and ventilatioin)
  • 電力、ガスなどのエネルギー消費量(Fuel total,Fuel breakdown)
  • CO2排出量(CO2 production)

画像をクリックすると大きな画像が表示されます。

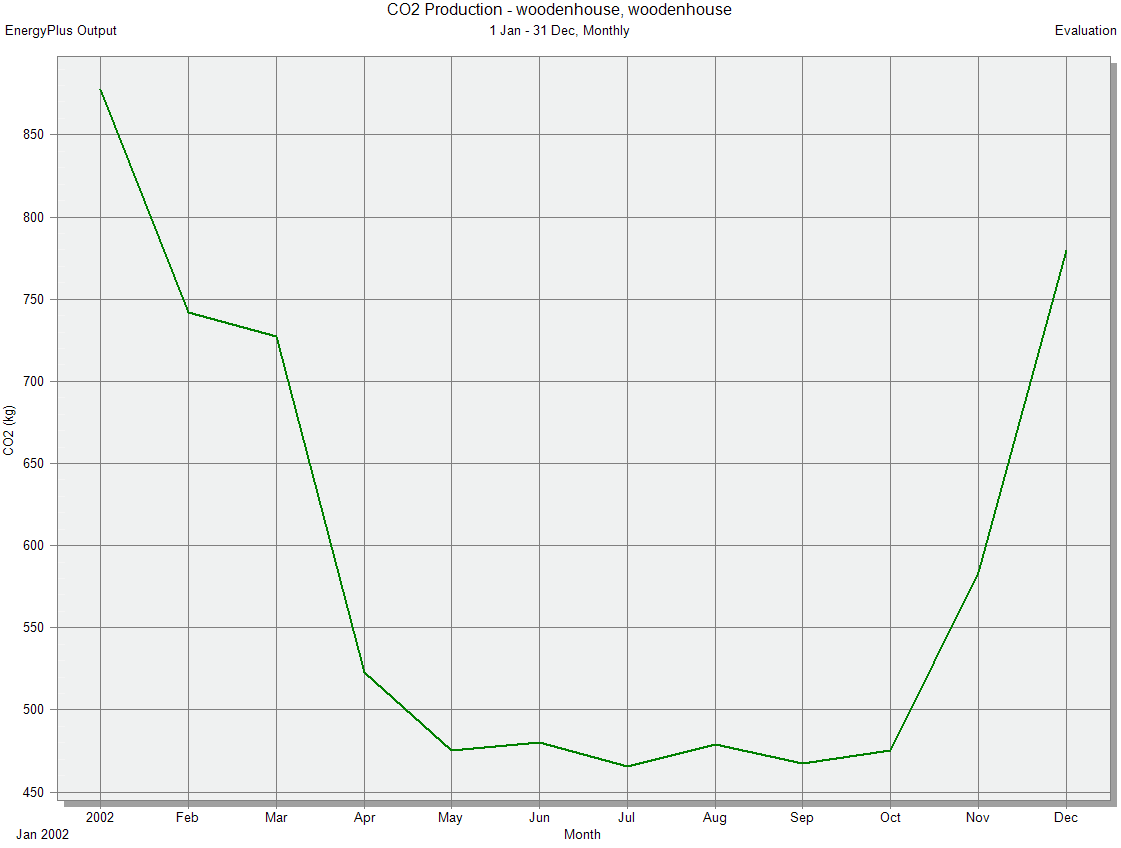

▲CO2排出量グラフ(年間)

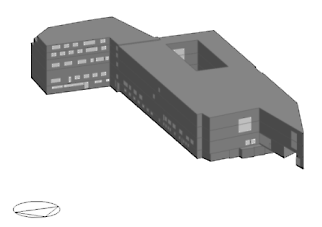

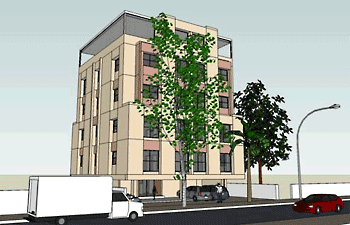

■ビジュアル化画像(Visualize)
レンダリング機能を有していますので建物の外観、内観を確認することができます。
また、3Dエクスポート機能によりクオリティの高い画像を作成することができます。

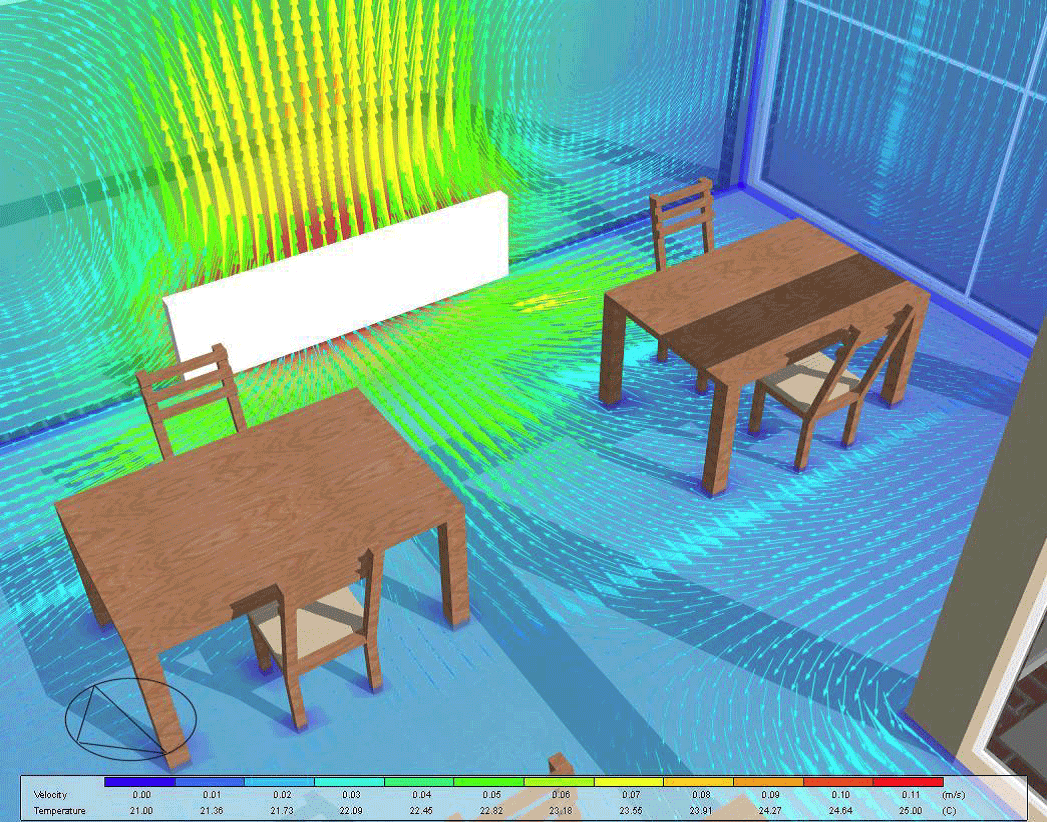

■CFD(流体解析)画像
CFD(コンピューターを用いた数値流体力学)により、建物内外の空気の流れ、温度分布をシミュレーションすることができます。
画像をクリックすると大きな画像が表示されます。

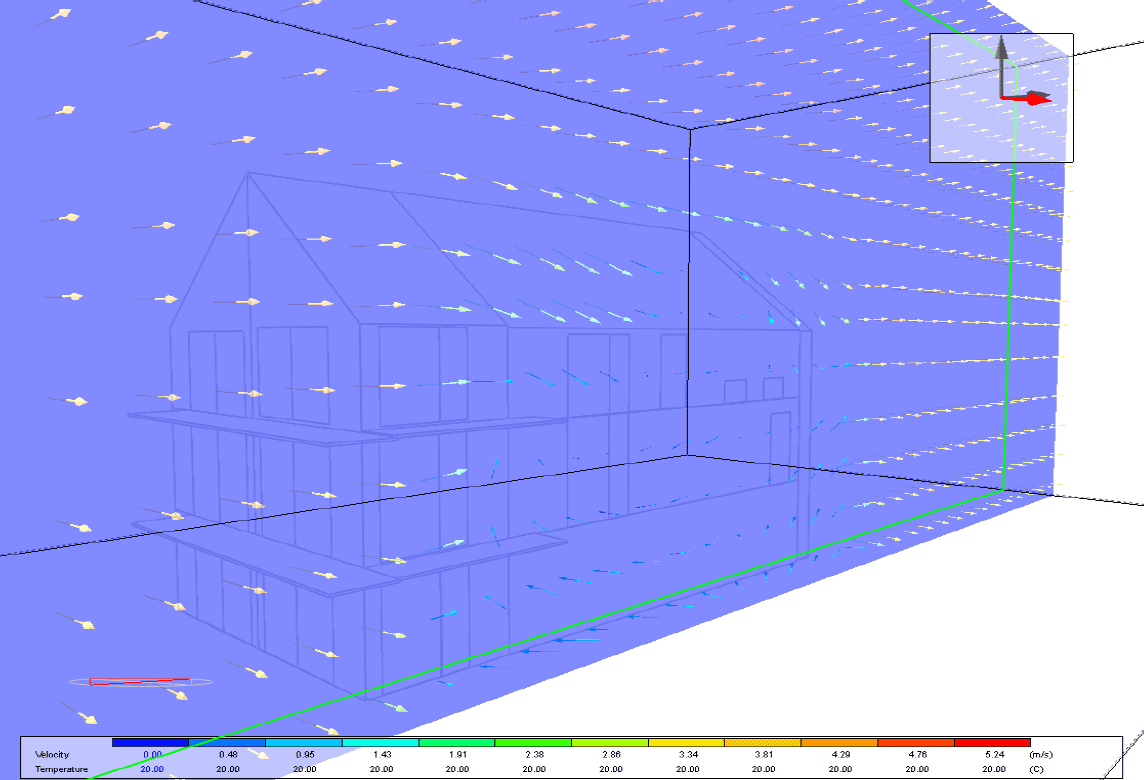

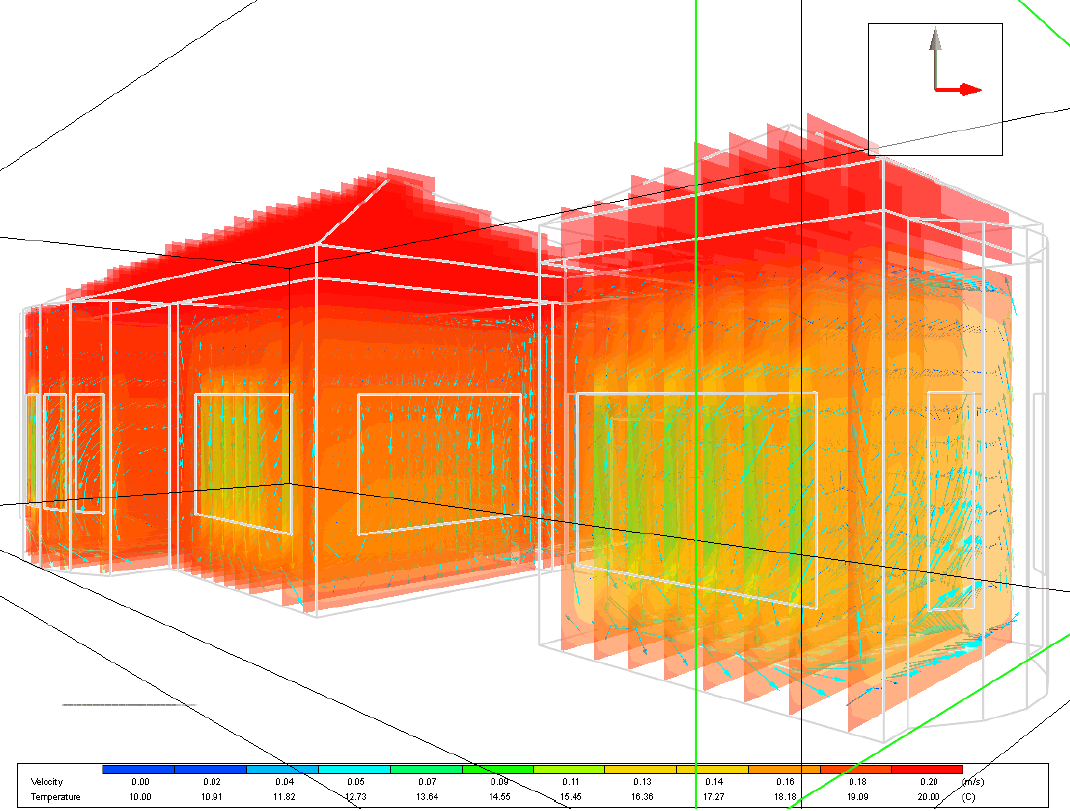

▲CFD解析画像
Page Top Page Top

  関連情報
新製品紹介

体験セミナースライド

セミナー参加申込受付中
Page Top Page Top

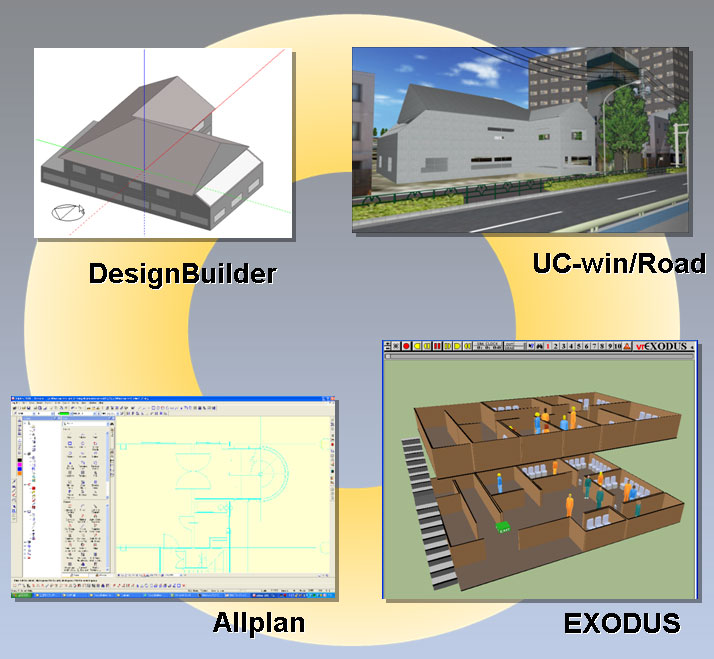

当社製品との連携

モデルのインポート・エクスポートにより連携

  • UC-win/Road
    3次元リアルタイムVRソフトウェア

  • Allplan
    BIM統合ソリューション

  • EXODUS
    避難解析ソフトウェア

UC-win/Roadサポートサービス
景観シミュレーションなど各種VRシミュレーションへ展開することが可能です。
画像をクリックすると大きな画像が表示されます。
Page Top Page Top

  解析サービス例   (価格は税別表示です)
ライン
木造一般住宅
  • 延床面積 300m2
  • 冷暖房負荷、エネルギーシミュレーション、CFD解析・出力

    参考見積価格  ¥280,000
PDF 一般住宅エネルギーシミュレーション
(PDF,584KB)

     画像をクリックすると大きな画像が表示されます。

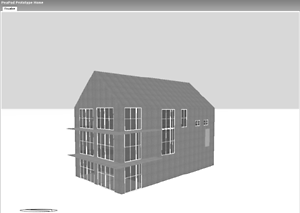

アトリエ
  • 延床面積 7800m2
  • 冷暖房負荷、エネルギーシミュレーション解析・出力

    参考見積価格  ¥430,000
PDF アトリエ建築エネルギーシミュレーション
(PDF,289KB)

    画像をクリックすると大きな画像が表示されます。
木造一般住宅
  • 延床面積 100m2
  • 冷暖房負荷、エネルギーシミュレーション、CFD解析・出力

    参考見積価格  ¥380,000
PDF 木造小規模住宅エネルギー
シミュレーション

(PDF,1,247KB)

    画像をクリックすると大きな画像が表示されます。
RC造一般住宅
  • 延床面積 150m2
  • 冷暖房負荷、エネルギーシミュレーション解析・出力

    参考見積価格  ¥260,000
PDF RC造小規模住宅
エネルギーシミュレーション

(PDF,796KB)

    画像をクリックすると大きな画像が表示されます。
大型公共建造物(美術館)
  • 延床面積 16,000m2
  • 冷暖房負荷、エネルギーシミュレーション、CFD解析・出力

    参考見積価格  ¥950,000
PDF 美術館エネルギーシミュレーション
(PDF,624KB)

地下鉄駅
  • 延床面積 27,725m2
  • 冷暖房負荷、シミュレーション、ビジュアル化、CFD計算

    参考見積価格  ¥1,240,000
PDF 地下鉄駅エネルギーシミュレーション
(PDF,705KB)


■建物エネルギーシミュレーション支援サービス標準見積基準

  開発元 : イギリス DesignBuilder Software Ltd (http://www.designbuilder.co.uk/
