3次元地盤モデリングシステム。
ボーリングや露頭などから得られる地層境界の情報を元に3次元地盤モデルを作成

Geomap3D

¥330,000(税抜¥300,000)

プログラム概要

Geomap3Dは、柱状図や各地層面の境界値データから地層面を作成し、それらを層序や地層面の属性(堆積面、浸食面等)を与えて、3D地盤モデルを作成するソフトです。また、層序や属性を考えることにより、単に3次元の地盤モデルを作成するだけでなく、現在の地盤構成に至る過程を追ってみることができます。

プログラムの機能と特長

地質イベントを考慮したモデル作成

Geomap3Dでは、地質イベントの観点からモデリングを行います。各地層に堆積や浸食などのイベント(属性)を与えることによって、実際の生成過程に沿った合理的な3次元地盤モデルを構築します。

ビューアー

作成した3次元地盤モデルは専用のビューアーで閲覧・操作できます。マウスによる直感的な操作で、拡大・縮小、回転、視点の移動を行えます。

モデルの表示の切替
透過度および表示・非表示を地質体ごとに設定でき、特定の地質体を強調したり、隠したりすることができます。ワイヤーフレーム表示にすることもできます。

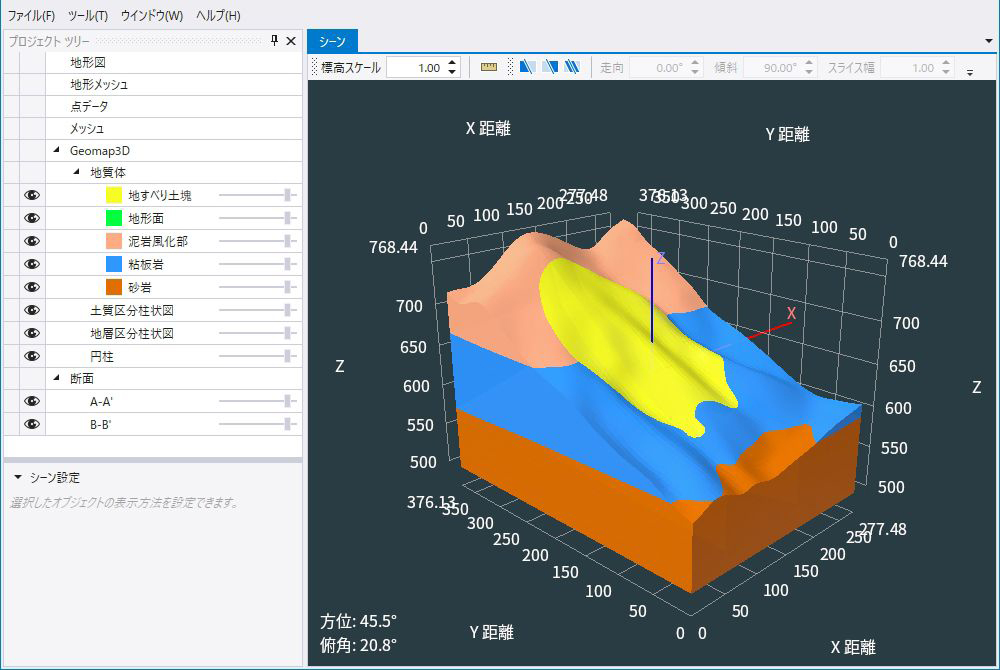

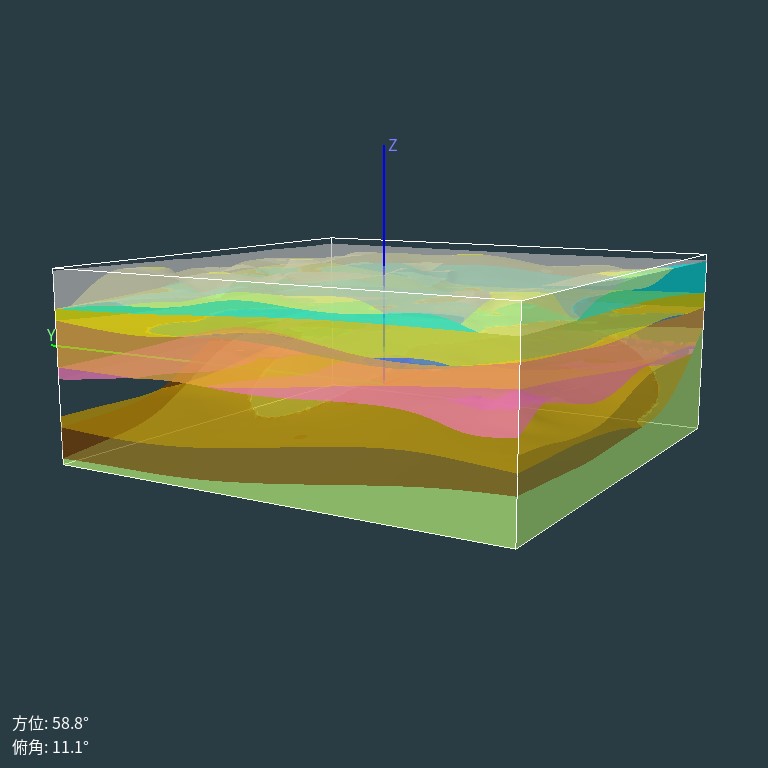

▲モデルの表示切替(透過度)

任意断面図の表示
任意の座標・走向・傾斜で断面図を表示できます。厚さを指定することで、薄片状の断面も表示できます。

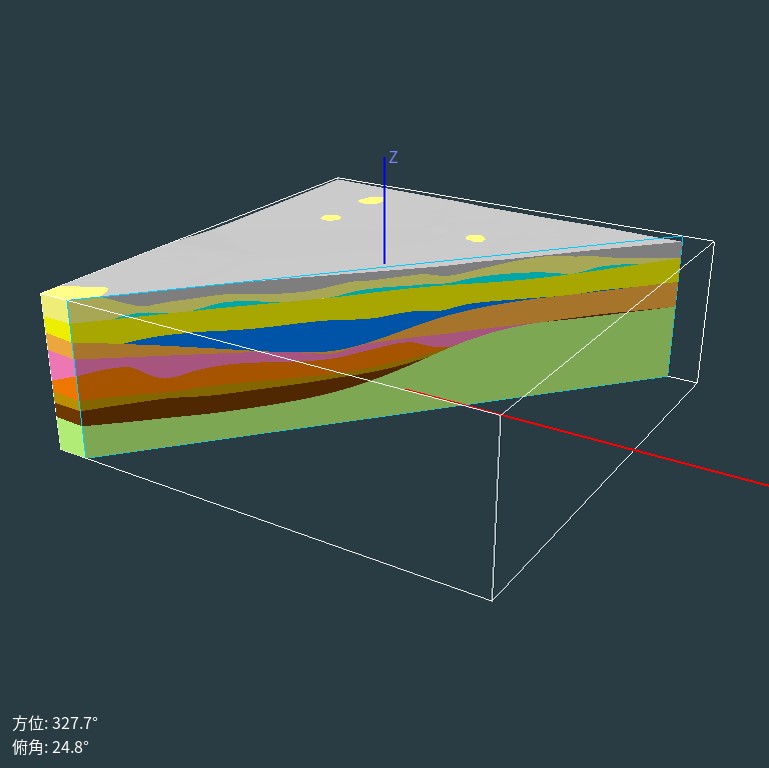

▲任意断面図

水平断面図の表示
任意の標高で水平断面図を表示できます。

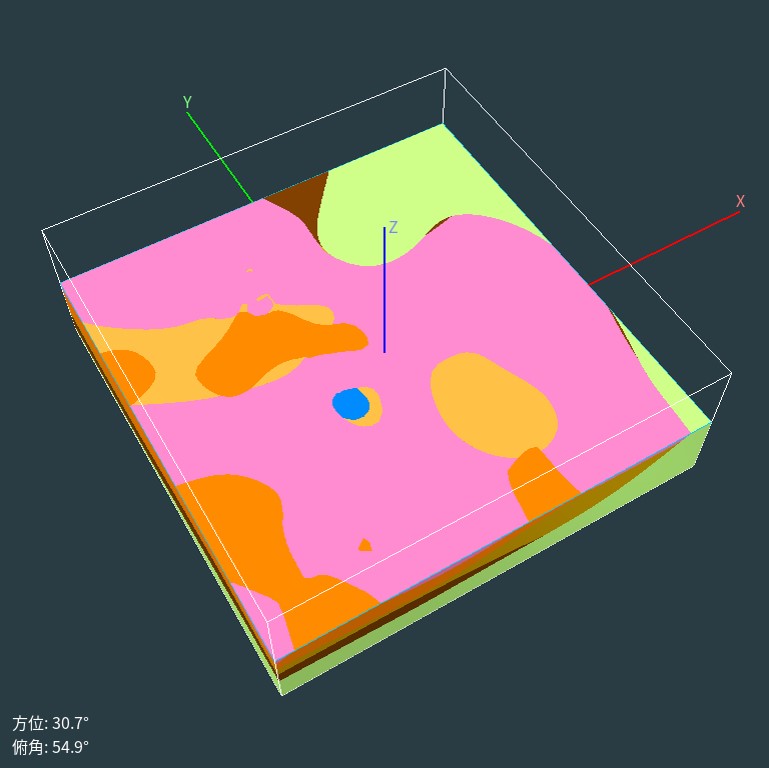

▲水平断面図

地質体の分離表示
任意の地質体を他の地質体と分離して表示することができ、分離した地質体の形状の特徴をつかむことができます。

オブジェクトの表示
外部のソフトウェアで作成した点データ(csv形式)、オブジェクトファイル(obj形式)をモデルに読み込み、地質体と重ねて表示できます。

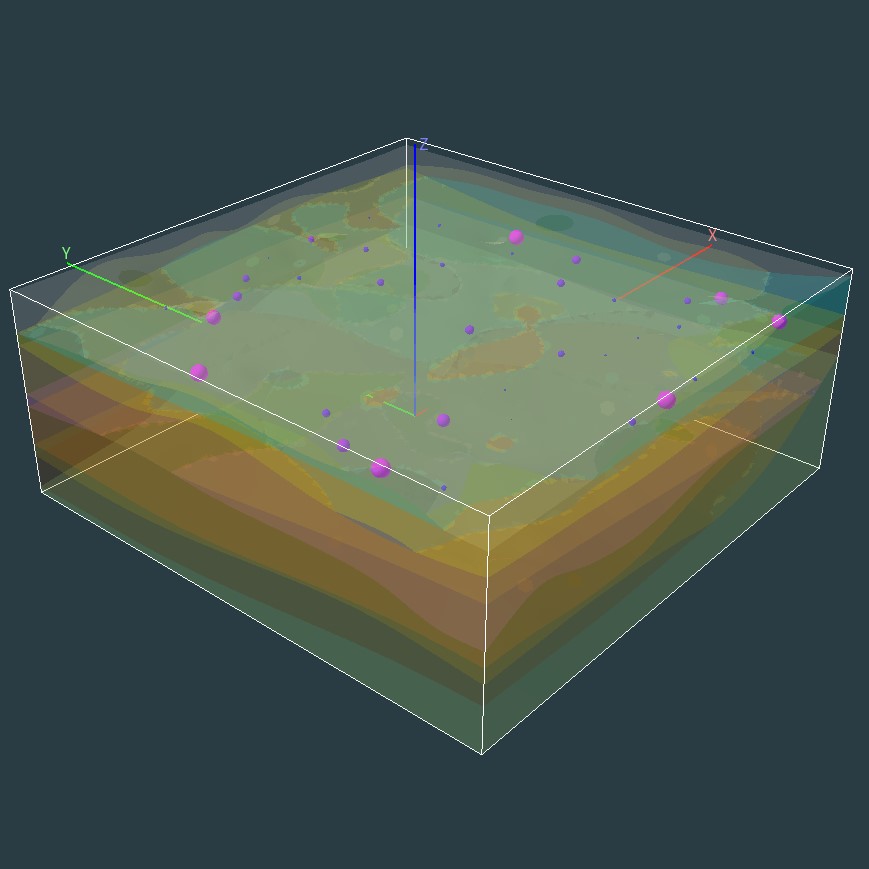

▲オブジェクトの表示(点データの例)

モデル作成フロー

以下のようなフローで地盤モデルを作成します。

ステップ1:モデル初期設定
地盤モデルの作成範囲を指定し、モデルの層序を設定します。

ステップ2:各層の標高点を入力
設定した各層の上端標高点を入力します。標高点は以下の方法で入力します。

  • 表形式入力
  • 平面図からの入力
  • ボーリング柱状図の区分入力
  • 既存の断面図画像からのトレース入力

ステップ3:地層面の作成
入力した標高点から補間計算により面を作成します。BS-Horizonという面補間計算法で計算を行います。

ステップ4:モデル構築
作成された各層の面からモデルを構築し、ビューアーで表示します。

開発元:ジーエスアイ株式会社( https://gsinet.co.jp/

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

■Geomap3Dは1年単位のライセンス契約となります。
価格は税込表示です

ラインナップ

価格(1年)

基本料金(同時利用PC数※1:1台) ¥330,000(税抜 ¥300,000)
同時利用PC数の追加料金※2(1台追加につき) ¥165,000(税抜 ¥150,000)

※1 同時利用PC数とは、同時にGeomap3Dをご使用いただけるPC数を意味します。インストール自体は複数のPCに行えますが、同時に利用できるのはご契約いただいた同時利用PC数までとなります。

※2 例) 同時利用PC数を3台とした場合の料金は以下のようになります。
\300,000(基本料金)+ \300,000(追加:\150,000 × 2)= \660,000(税抜¥600,000)
