UC-1シリーズ 仮設工

UC-1  二重締切工の設計・3DCAD Ver.3
¥232,000(税別)
レンタル¥ 69,600〜(税別)
自立式二重矢板締切工の設計・図面作成プログラム
初版リリース : '06.03.20 / 最新Ver.リリース : '15.11.09

計算-CAD統合電子納品対応SFX3.1対応3D PDF対応

Products Guide
製品カタログ(PDF)
体験版
ダウンロード
操作ガイダンス
ダウンロード
Q&A
Order
製品購入

アカデミー価格
サブスクリプション
ライセンスパック
レンタルライセンス/フローティングライセンス
Windows Vista/7/8/10 対応
製品詳細価格/購入サンプル画面ユーザ紹介/評価・Q&A

  プログラム概要
ライン
堤防開削する工事において河川堤防にかわる仮締切を鋼矢板二重式工法により施工する場合の設計、図面作成を行うプログラムです。
設計は「堤体の安定計算」「締切壁本体の照査」「引張部材の照査」「腹起し部材の照査」「遮水効果」などが可能です。
「鋼矢板二重式仮締切設計マニュアル 平成13年5月 (財)国土技術研究センター 山海堂」に準拠し、弾塑性法により断面力を算出しています。常時、地震時の円弧すべり計算に対応し、当社「斜面の安定計算」へのデータ連携が可能です。

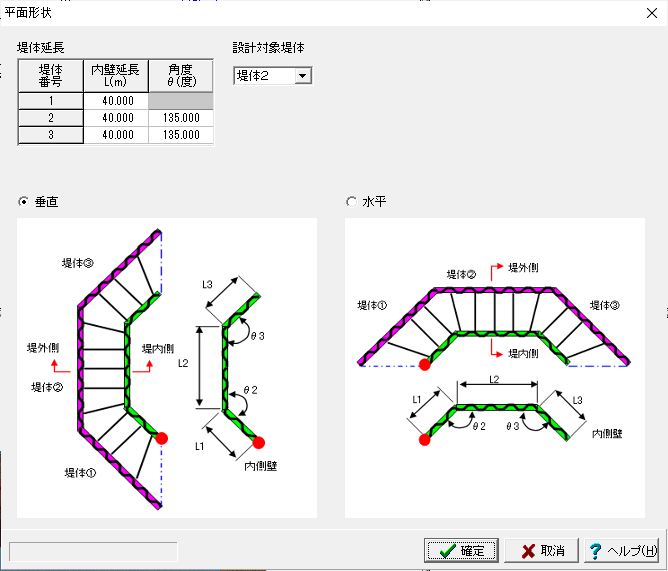

図面は平面図(1堤体または3堤体)、側面図、数量表、設計条件表をサポートしています。

  関連情報
新製品紹介
サポートトピックス
3D PDF出力例

  プログラムの機能と特長
ライン
■機能
  • 常時、地震時、液状化時の3ケースに対応。
  • 検討ケース1ケース当たりの計算:常時、地震時について以下の内容について照査。
    液状化時では、極限平衡法による根入れ長照査は行わず、断面力・変位計算は「地盤バネばり構造計算」で行います。

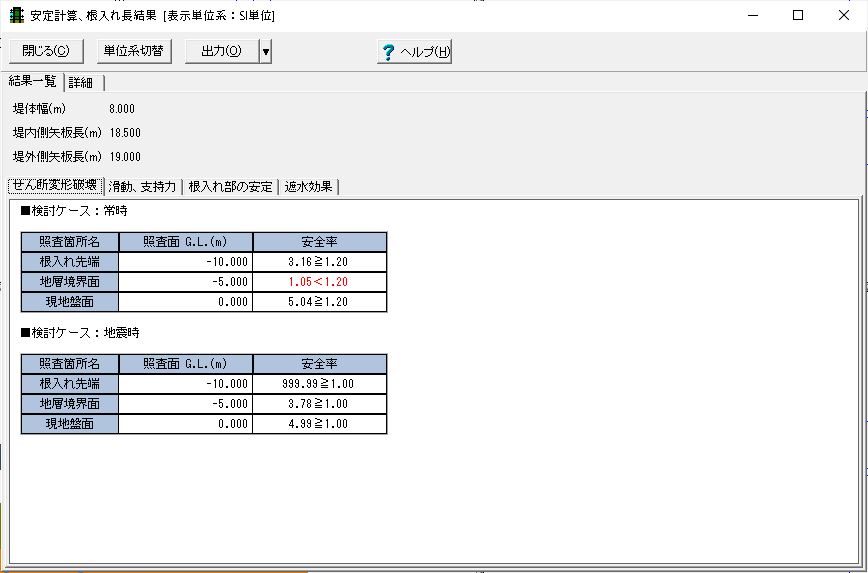

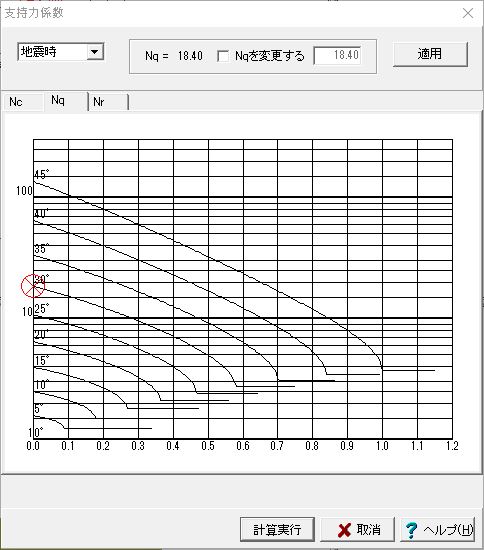

    • 安定計算として、せん断変形破壊、滑動、基礎の支持力を照査

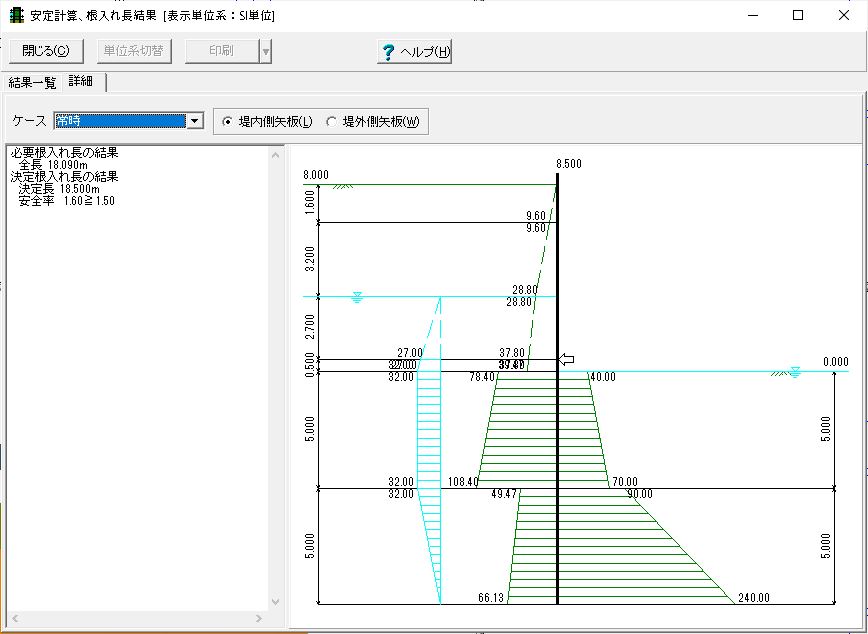

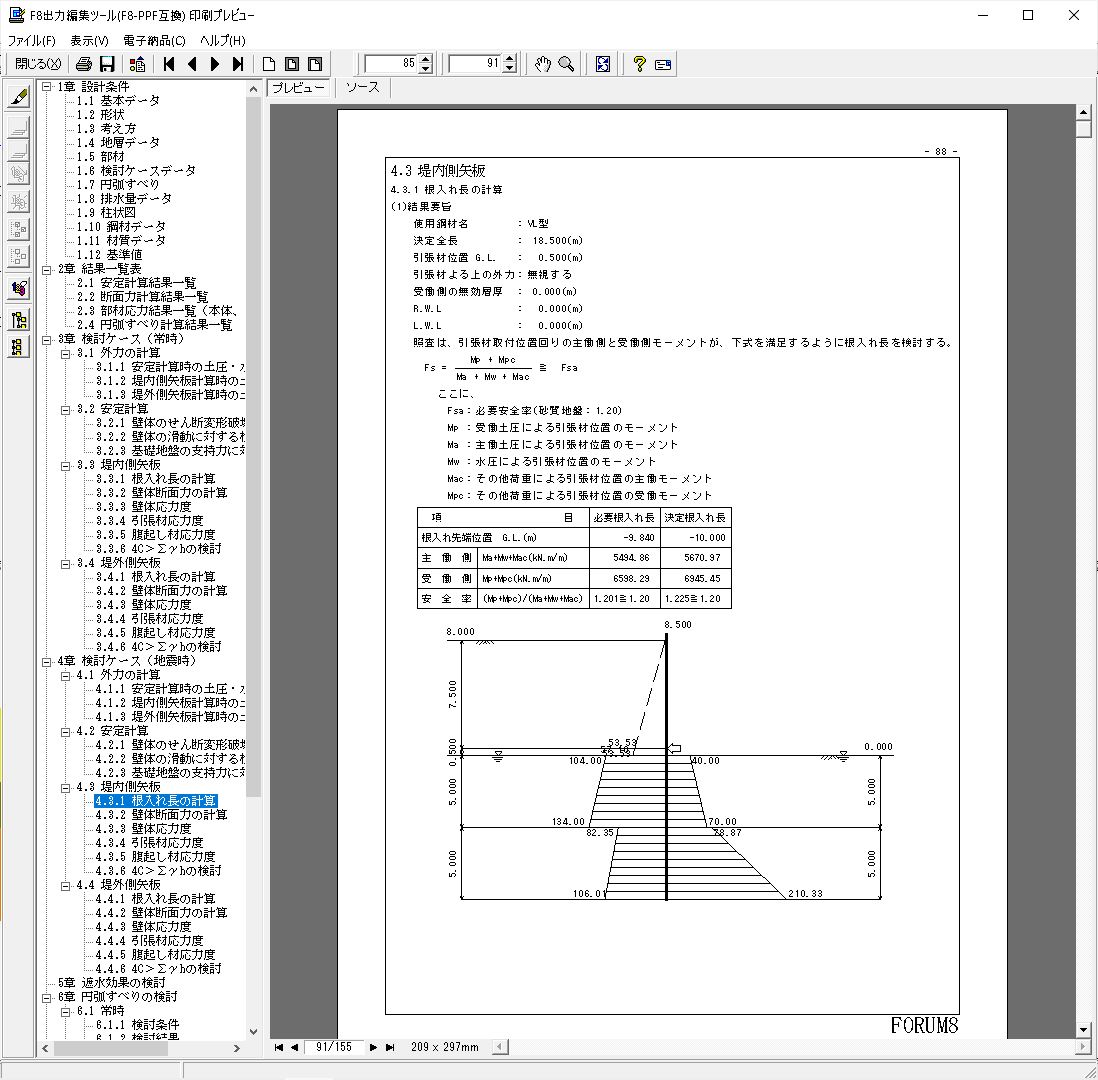

    • 内側、外側壁について極限平衡法による根入れ長照査

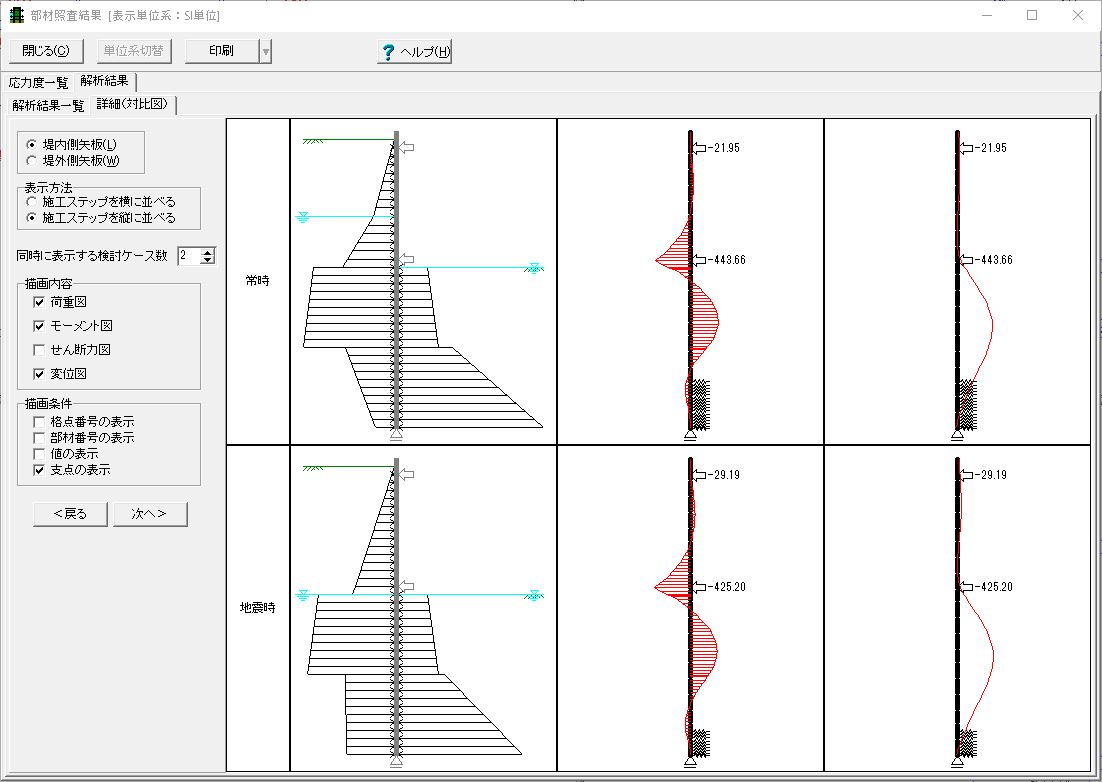

    • 内側、外側壁について弾塑性法にて断面力、変位計算を実施

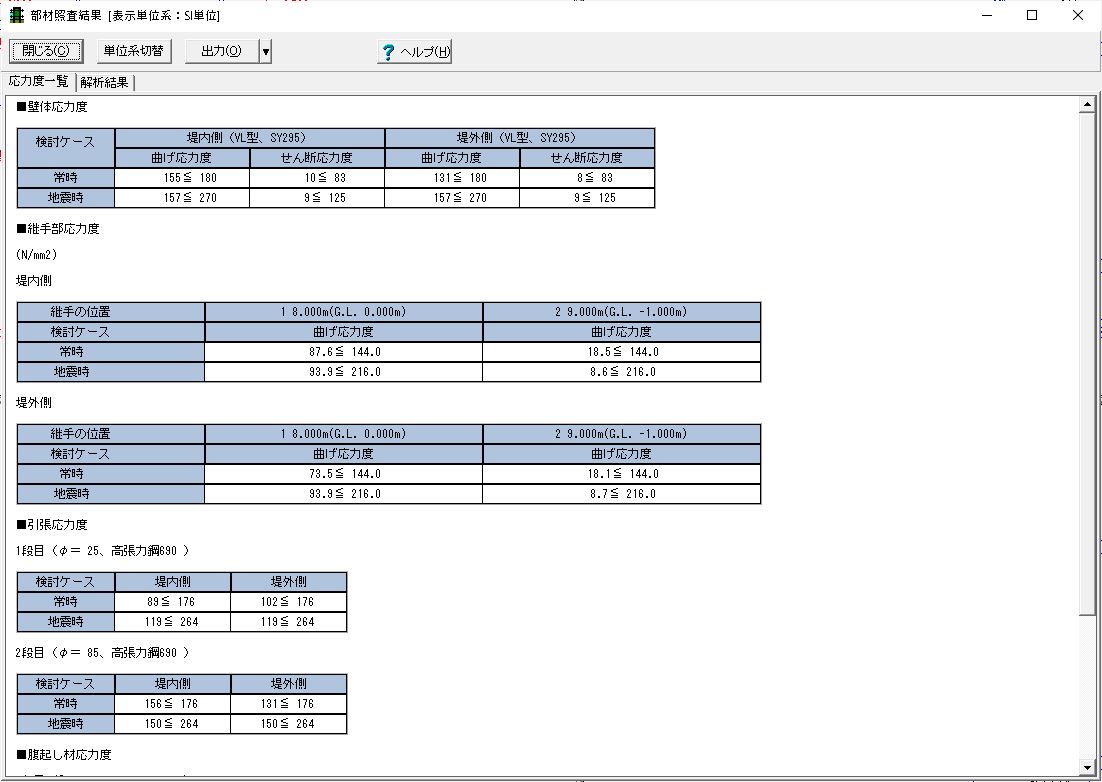

    • 壁体、引張材(1段目、2段目)、腹起し材(1段目、2段目)の部材断面照査 4C>Σγhの照査
  • 遮水効果の検討
    常時ケースの水位条件を対象に照査。堤内側に掘削形状がある場合には、「浸透路長その2」についても照査。
  • 排水量の検討
    常時ケースの水位条件を対象に照査。

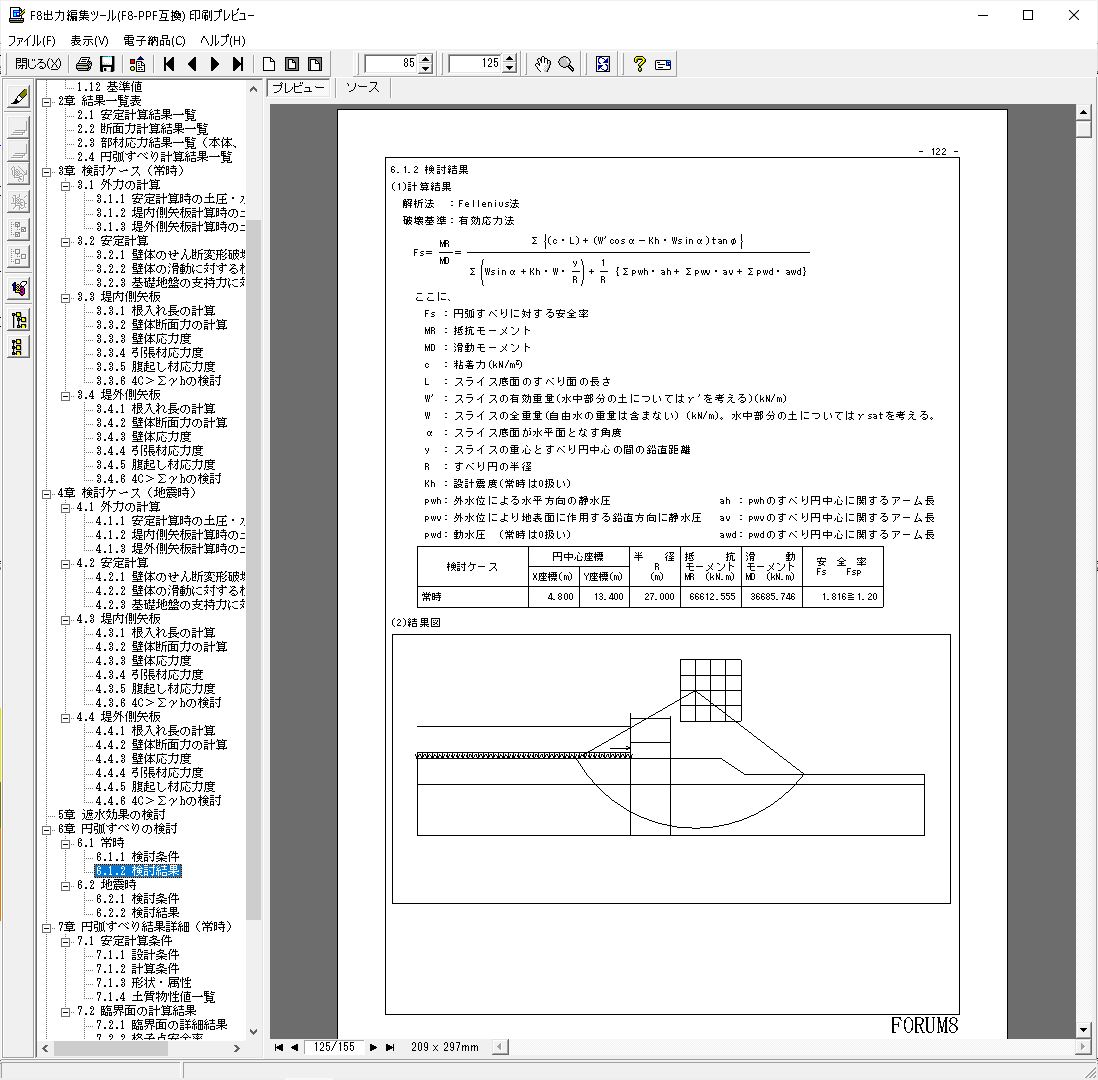

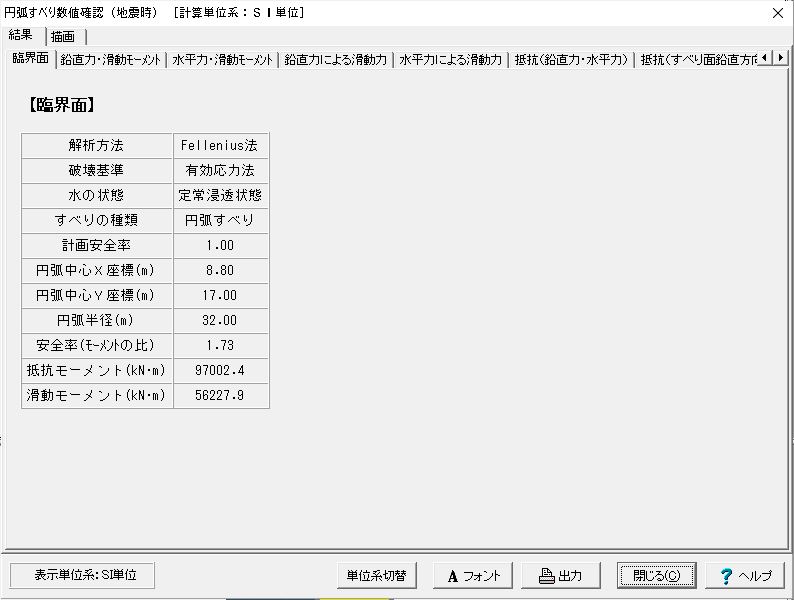

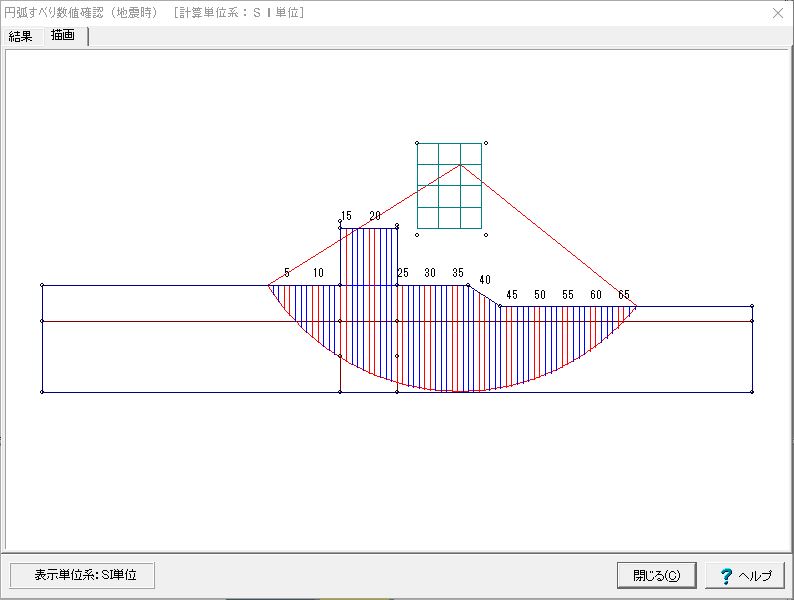

  • 円弧すべりに対する検討
    常時、地震時ケースについて円弧すべりの照査に対応。円弧すべりの計算条件を「斜面の安定計算」データとして保存可能。

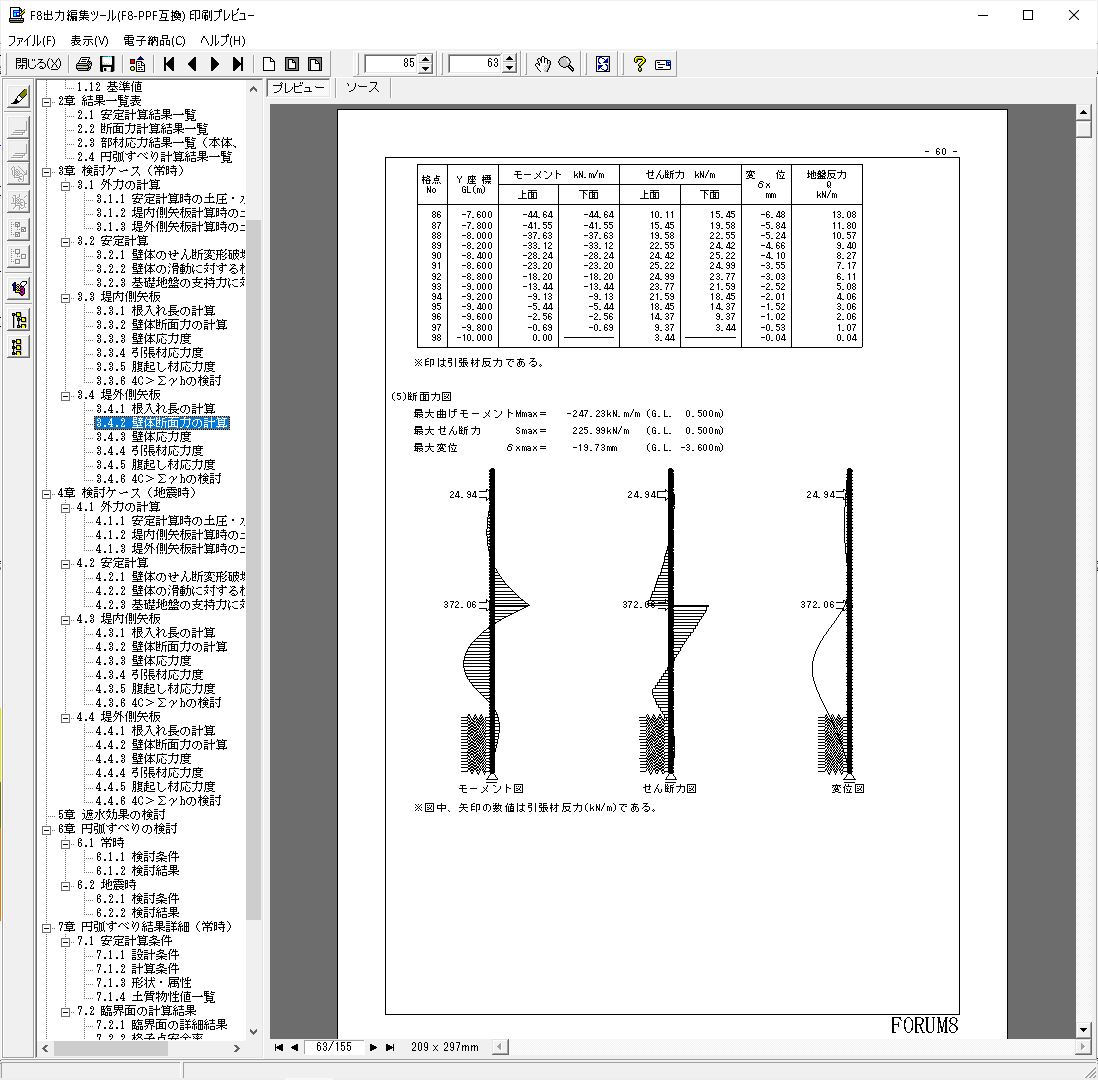

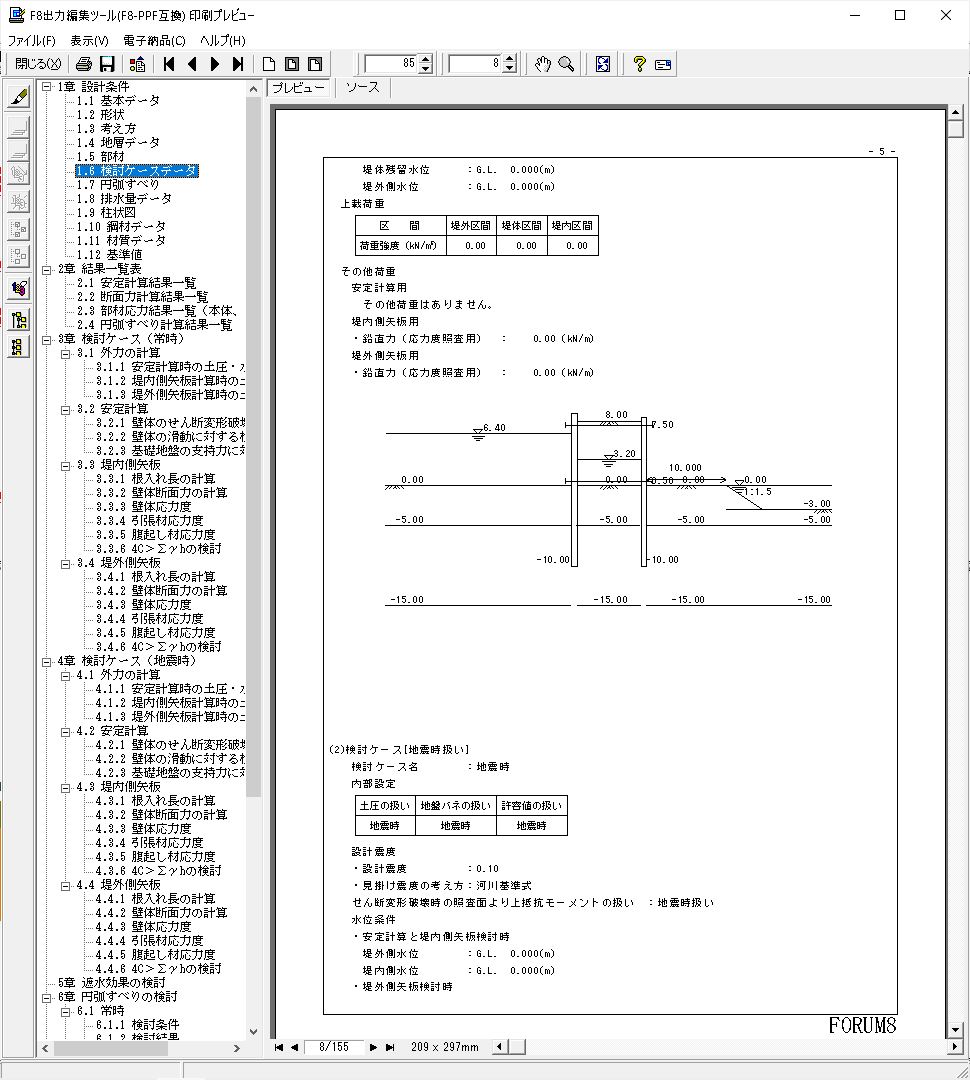

  • 設計図書
    • 設計図書は、詳細形式と一覧表で出力する形式の2タイプをサポート。
    • 計算結果の出力は、項目の細分化、プレビュー機能により無駄のない出力が可能。
  • 内側へ作用する荷重に対応
    根入れ長(安定計算は除く)、壁体断面力の計算時に堤内側、堤外側矢板に逆向き(内側に作用)の荷重に対応。
    堤体→堤内側、堤内→堤外側の双方向に荷重を作用させることが可能となり、壁体に対する検討がより詳細に可能。
  • 画像をクリックすると大きな画像が表示されます。
    ▲検討ケース

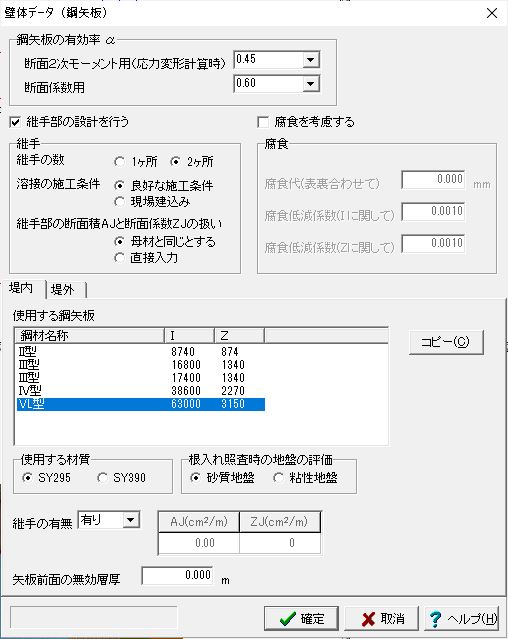

  • ワイド形・ハット型への対応
    壁体に用いる鋼材として、新たにハット形鋼矢板および広幅型鋼矢板(ワイド形)に対応。これにより鋼矢板として、
     (1) U形鋼矢板
     (2) 鋼管矢板
     (3) ハット形鋼矢板
     (4) 広幅型鋼矢板(ワイド形)
    の4種類が適用可能となりました。

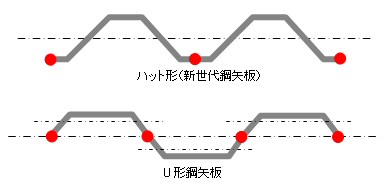

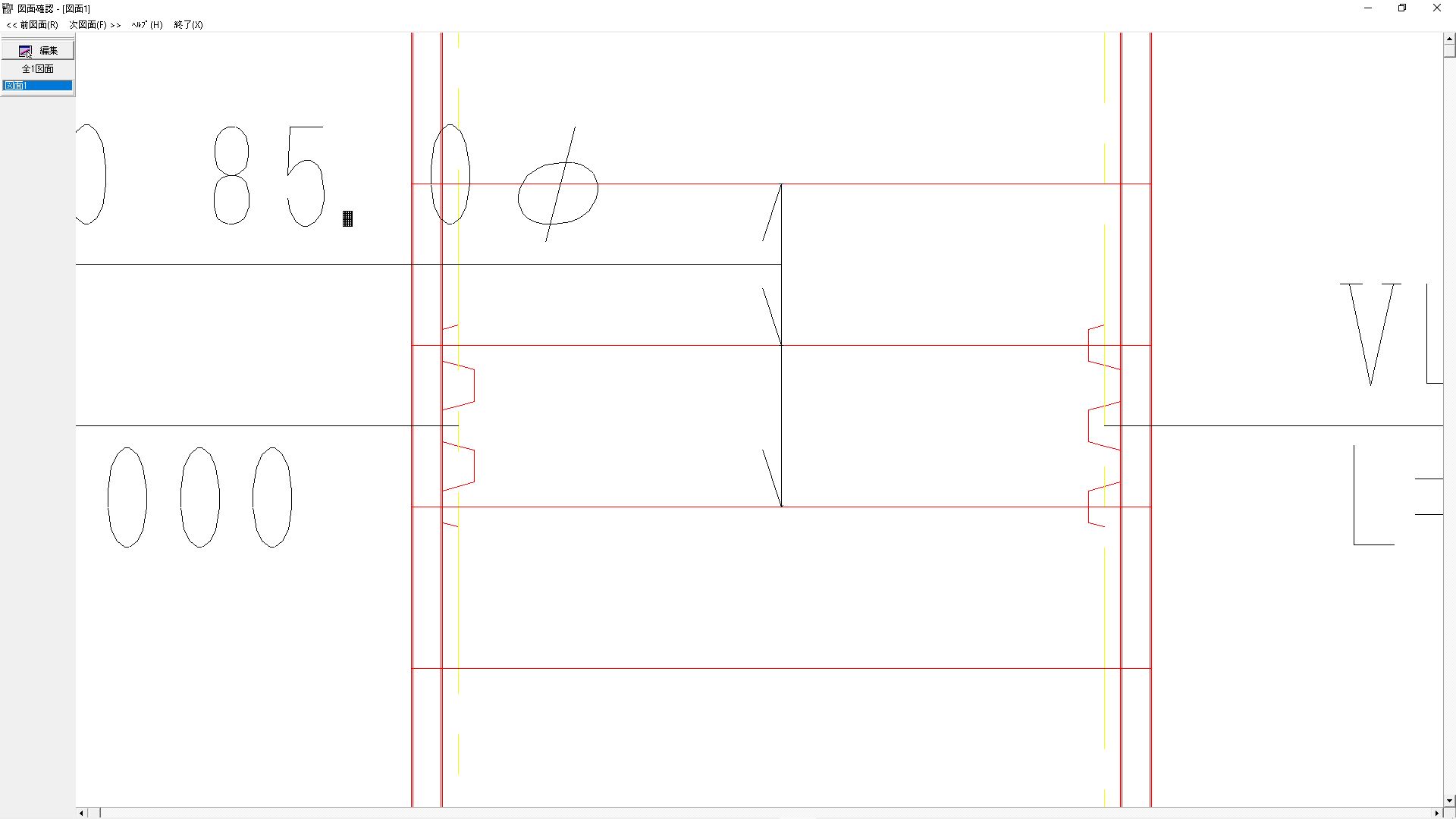

    ▲ハット形鋼矢板
  • マクロデータ分析機能
    「166の道路構造物の実例に学ぶ 設計不具合の防ぎ方」阪神高速道路株式会社・設計不具合改善検討会 2012年12月では、マクロデータ分析による設計の妥当性の評価法が紹介されています。本プログラムにおいて、設計の妥当性を簡単かつ短時間のうちに評価できるシステムを導入しています。
    画像をクリックすると大きな画像が表示されます。   画像をクリックすると大きな画像が表示されます。

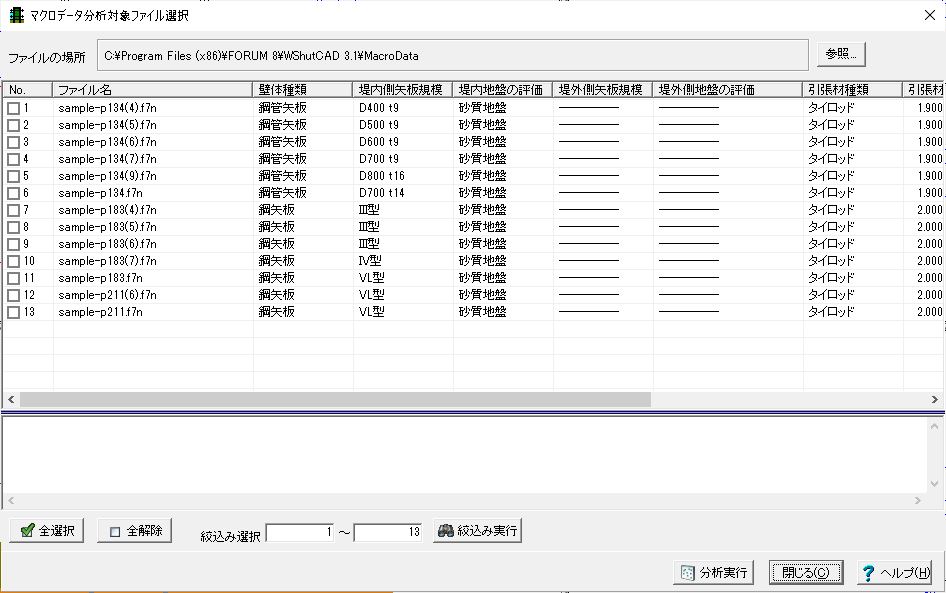

      ▲マクロデータ分析対象の選択画面
    画像をクリックすると大きな画像が表示されます。

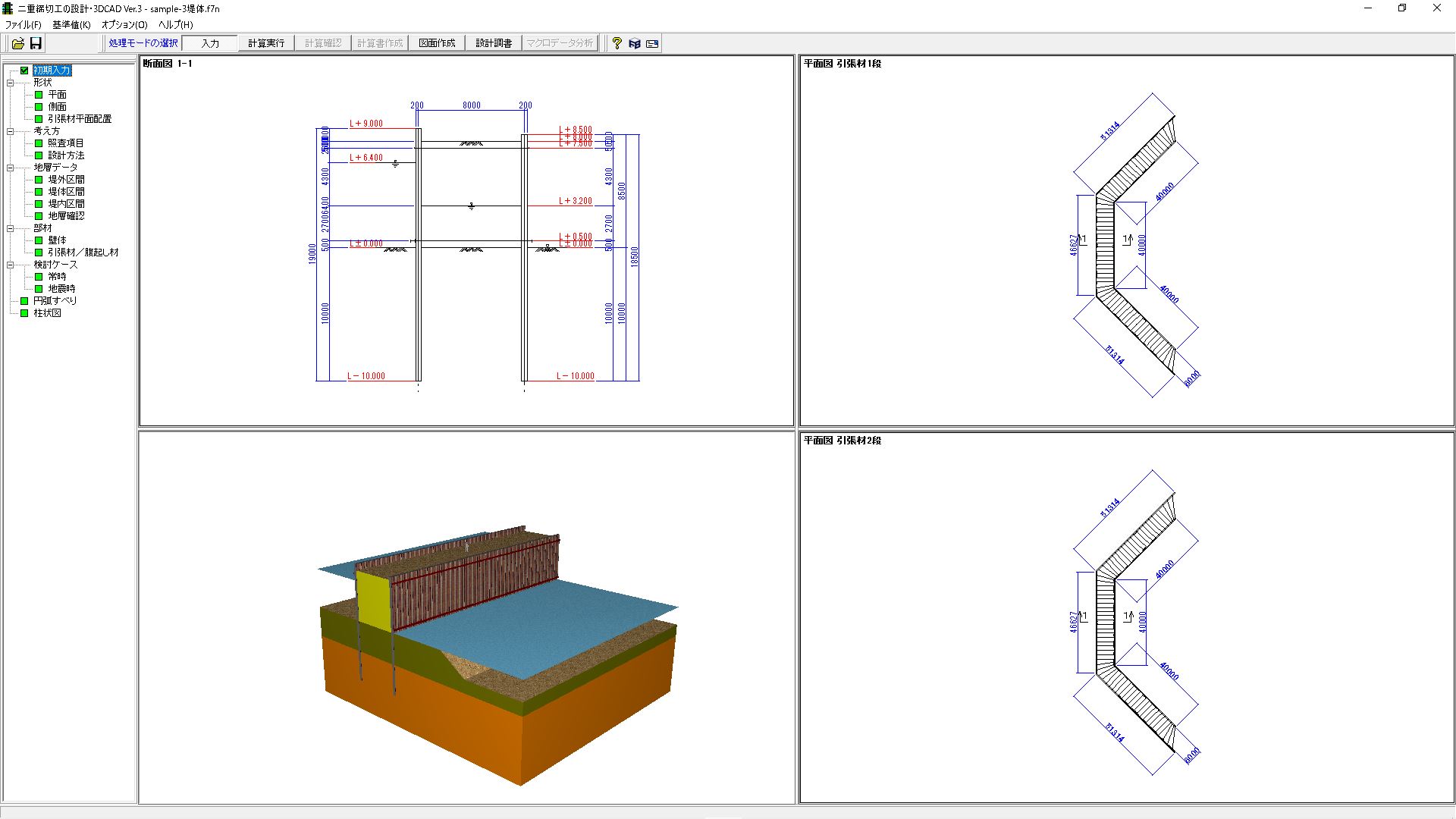

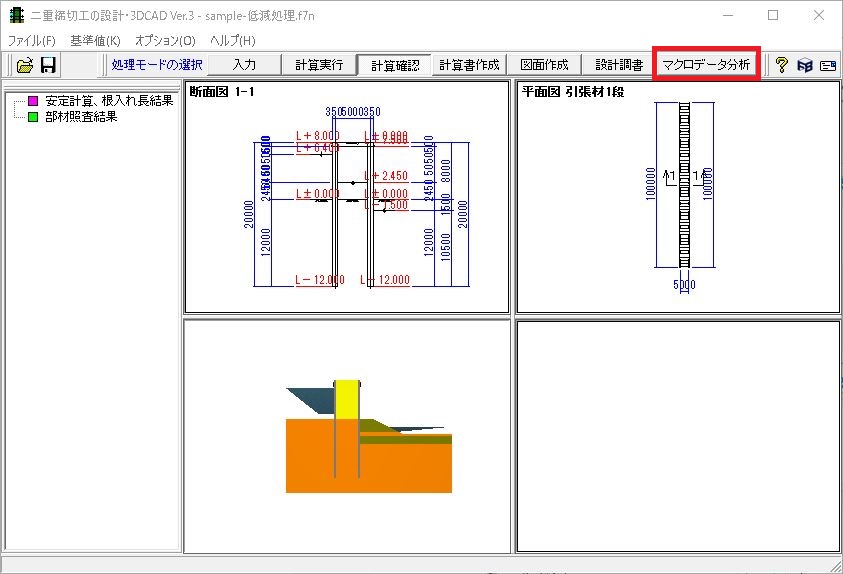

    ▲メイン画面 ▲マクロデータ分析結果画面

■特長
  • 引張材は最大2段で検討可能
  • 壁体種類は、「鋼矢板」と「鋼管矢板」の2種類で、堤内側と堤外側の壁体規模が異なる構造の検討が可能
  • 中詰土(壁体天端から堤体区間の現地盤面までの間は1層扱い)は、砂質土または粘性土可能

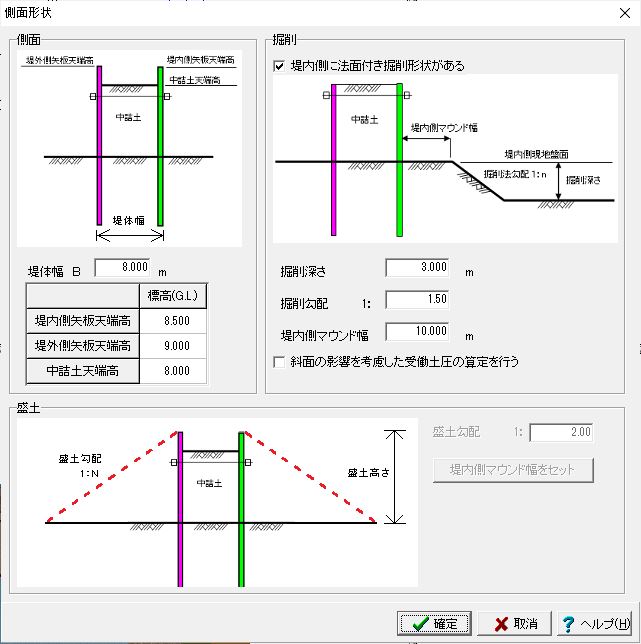

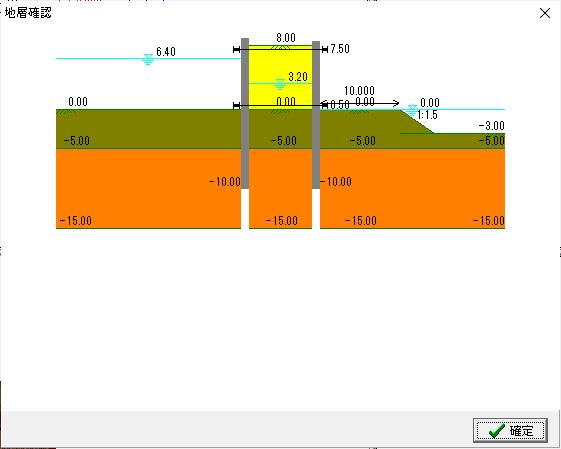

  • 現地盤面として堤外区間、堤体区間、堤内区間の3区間を別々に定義でき、段差のある地形条件にもモデル化によっては対応可能。
  • 地層数は最大20層
  • 検討ケースは、「常時」「地震時」「液状化時」の3ケース(地震時、液状化時については検討の有無を指定)に対応
  • 統計的設計妥当性の評価法「マクロデータ分析」に対応

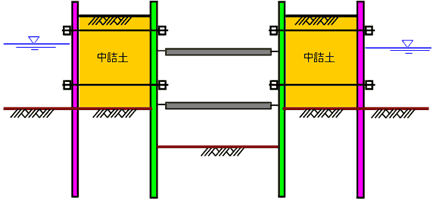

設計対象標準モデル


◆非対象モデル

以下のような構造モデルには対応しておりません。

▼堤外側水位<堤内側水位の場合
  ▼堤外、堤体、堤内いずれかの現地盤面が
  引張材より上にある場合

▼水位が壁体天端より上にある場合

▼切ばり式二重締切工
※当社「切梁式二重締切工の設計計算」をご使用下さい。

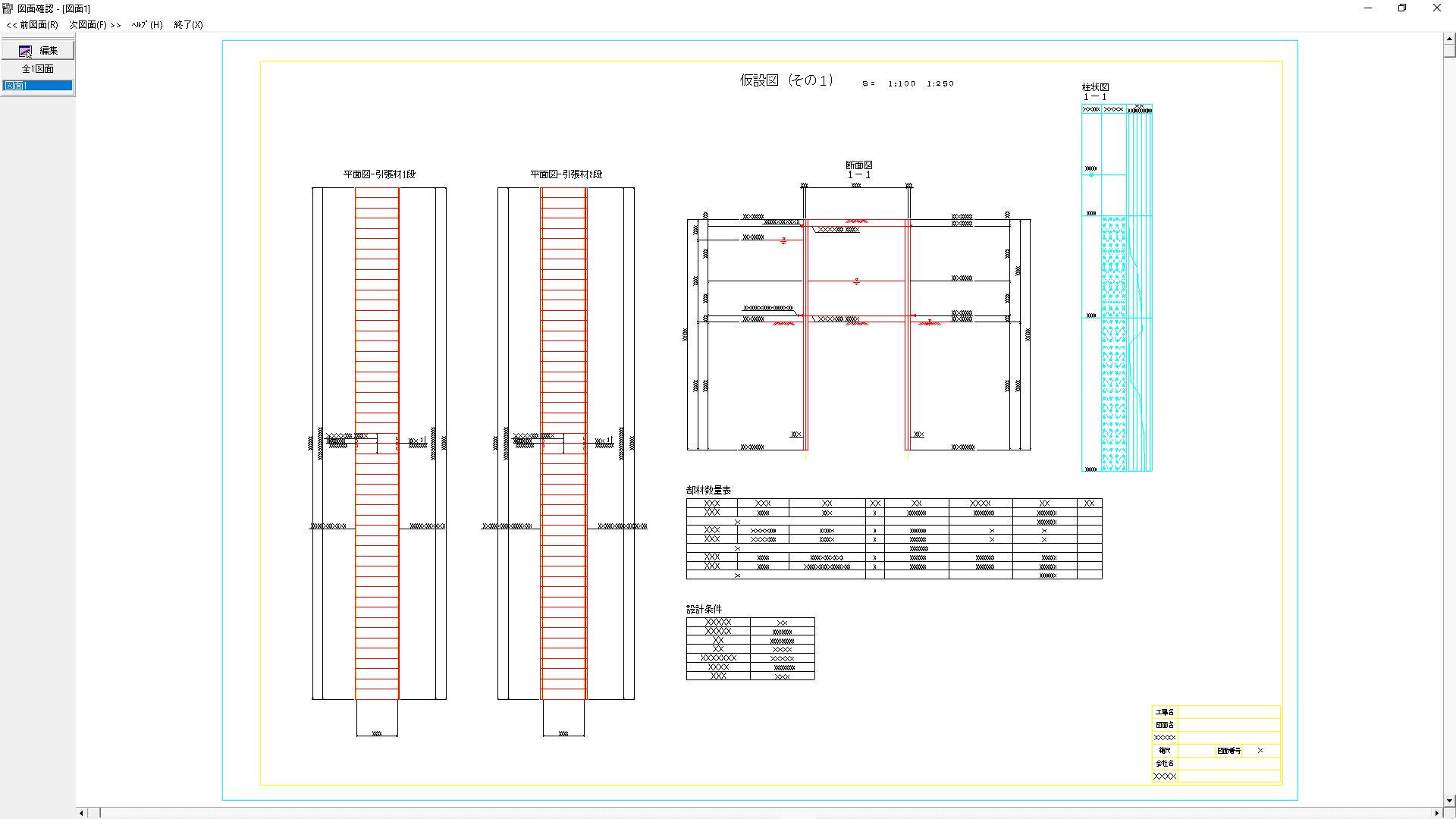

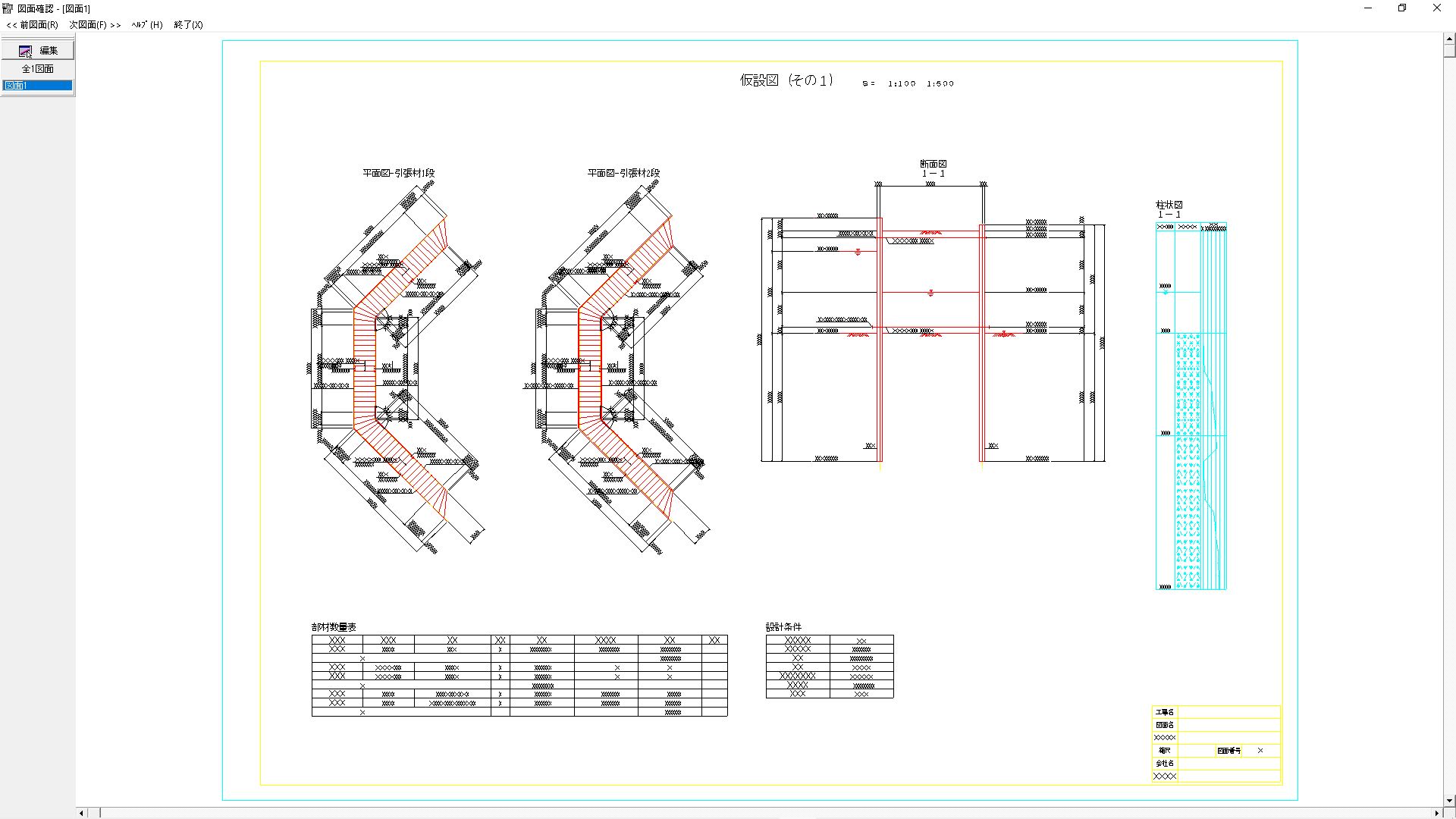

■図面作成
  • 作図対象 : 壁体(鋼矢板、鋼管、継手管)、腹起し材(溝形鋼、H形鋼)、引張材

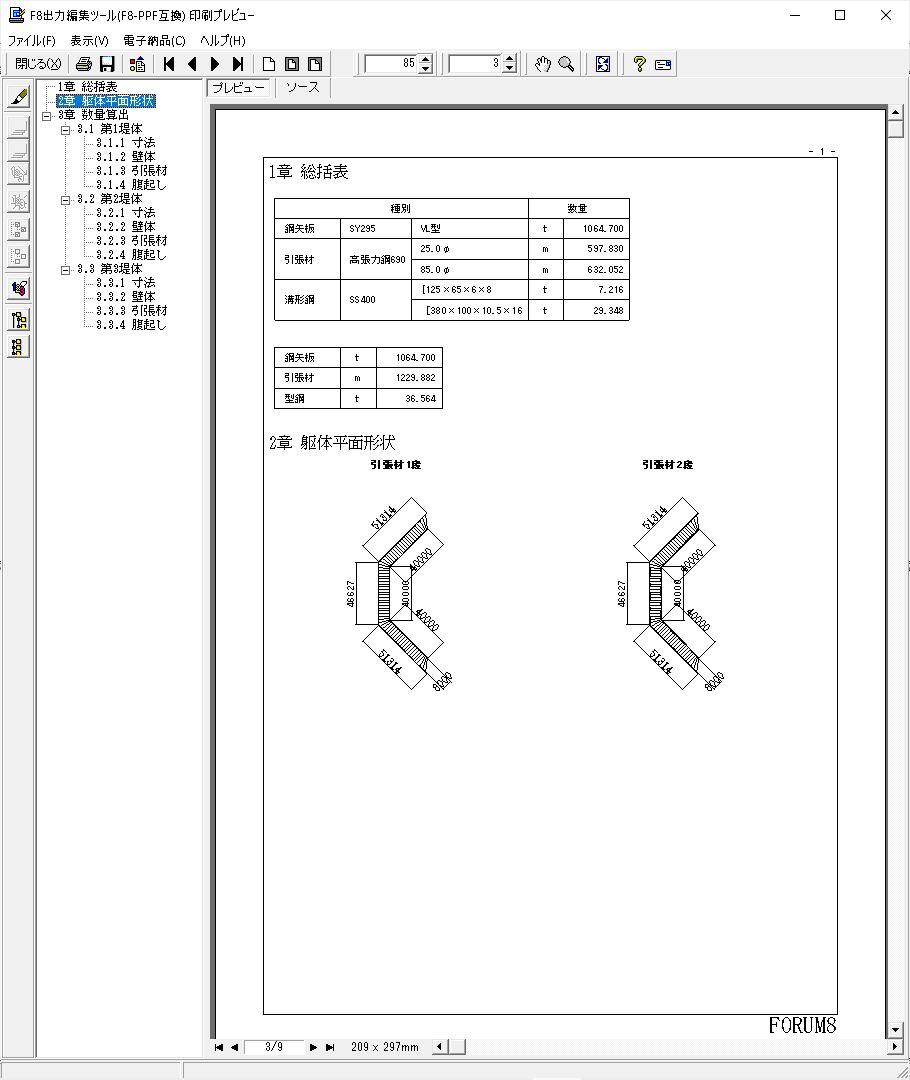

  • 作図内容 : 断面図、平面図、部材数量表、設計条件表、柱状図
  • CADデータ交換標準SXF Ver2.0形式のファイル(レベル2)に対応
  • 国土交通省「CAD製図基準(案)」、道路公団「CADによる図面作成要領(案)」に対応。
Page Top PageTop

  適用基準及び参考文献
ライン

  • 鋼矢板二重式仮締切設計マニュアル 平成13年5月 (財)国土技術研究センター
  • 鋼矢板芯壁堤 鋼矢板による河川堤防補強工法 設計の手引き(案) 平成14年3月 鋼管杭協会・堤防補強研究委員会
  • 建設省 中部地方建設局監修 河川構造物設計要領 平成12年4月 社団法人 中部建設協会
  • 道路土工 仮設構造物工指針 平成11年3月 社団法人 日本道路協会
  • 港湾の施設の技術上の基準・同解説 平成11年4月 社団法人 日本港湾協会
  • 漁港・漁場の施設の設計の手引 2003年度版 社団法人 全国漁港漁場協会
