ボーリングデータを一元管理。任意オブジェクトの登録も可能。

地盤情報活用システム

¥437,800(税抜¥398,000)

プログラム概要

公開、または社内に蓄積されたボーリング柱状図データを一元管理するシステムです。 一元管理されたボーリング柱状図データは地図上に表示され、検索や柱状図表示、断面図表示が行えます。 任意のオブジェクト(点、線、ポリゴン)を登録し、閲覧・検索することが可能ですまた、作成した断面図をDXFファイルとして出力できます。

【システム構成】
地盤情報活用システムは社内ネットワーク内で利用するWebシステムです。管理者はサーバPC※1に本システムをインストールして運用します。 閲覧者はサーバPCと同じネットワーク上のPCからWebブラウザ経由で本システムにアクセスします。

※1 動作環境はこちらをご覧ください。
※ インストール時にApache(Webサーバソフト)が自動的にインストールされます。


プログラムの機能と特長

機能

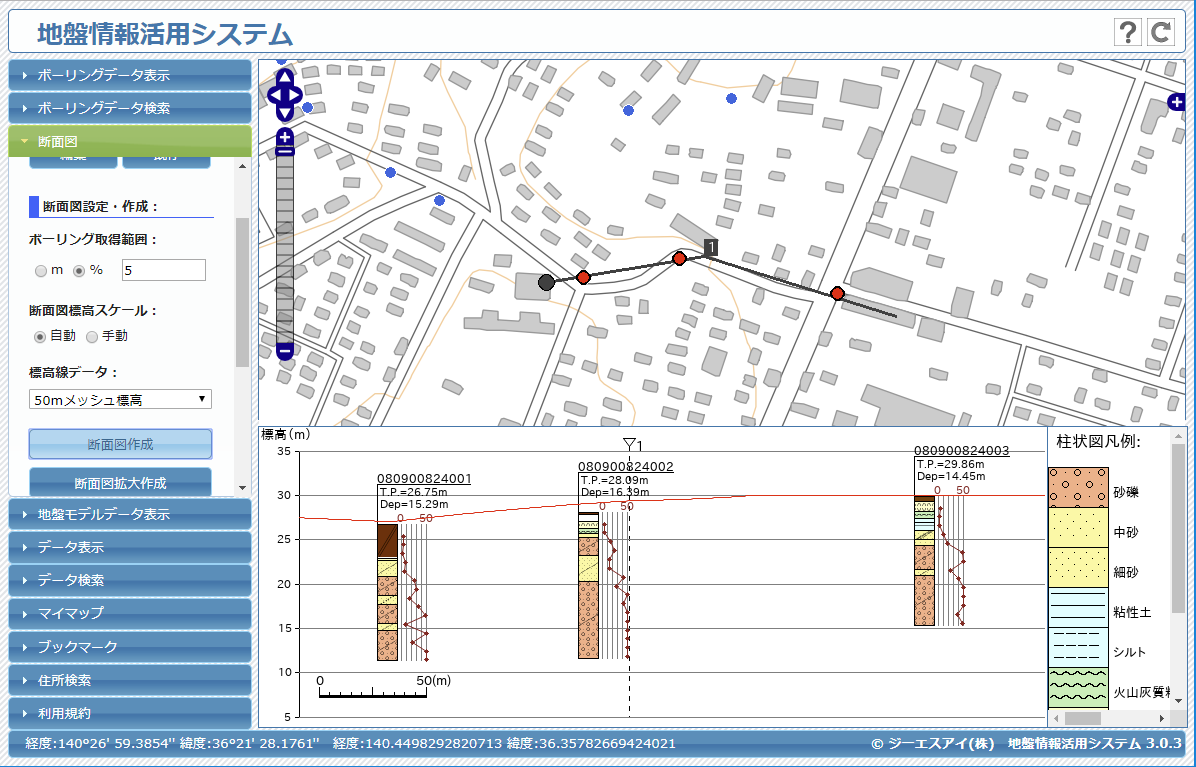

●ボーリング分布表示と柱状図表示

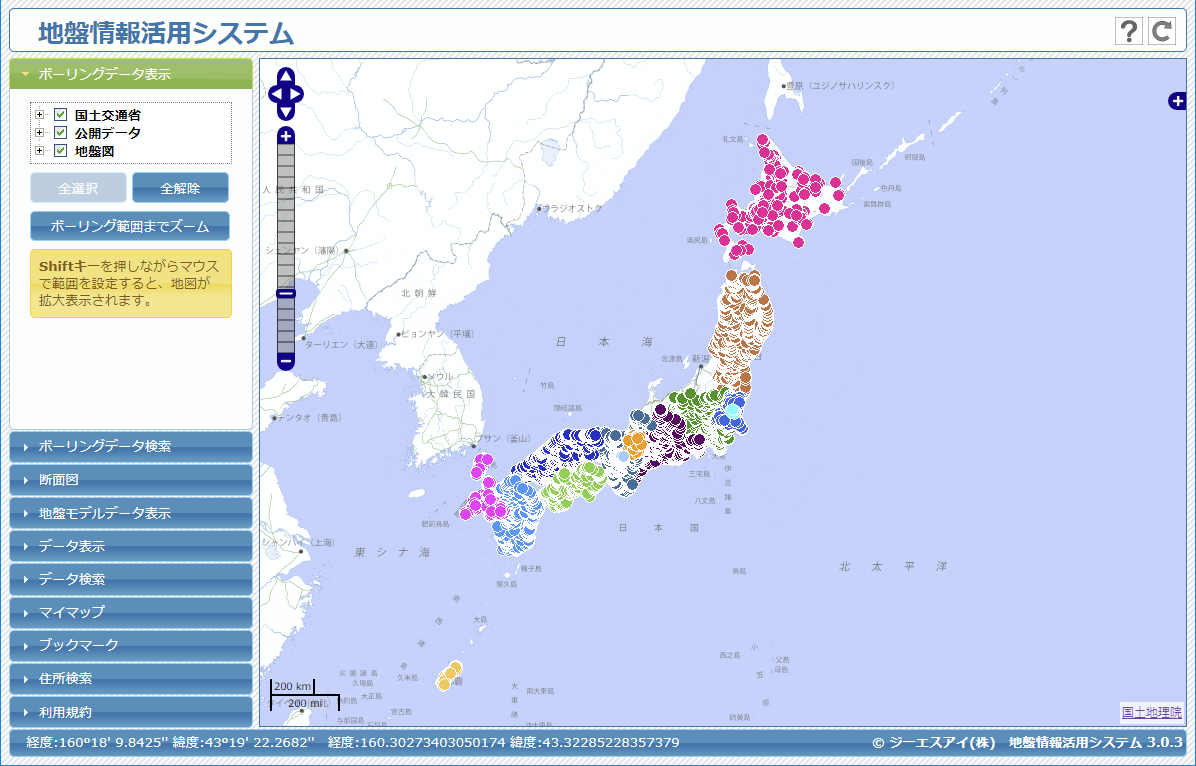

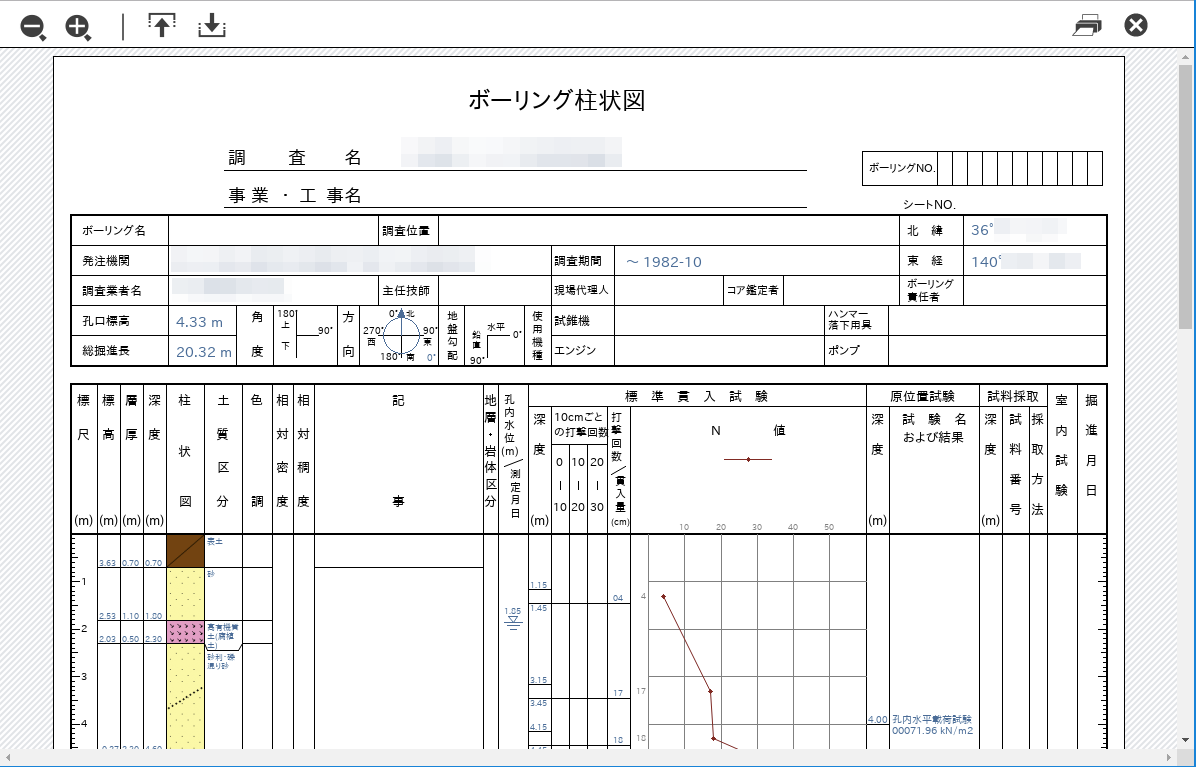

登録したボーリング柱状図データの位置を地図上にマッピングします。ボーリング柱状図を選択するとボーリング柱状図情報がポップアップされます。ボーリング柱状図の閲覧、印刷も可能です。

●ボーリング検索

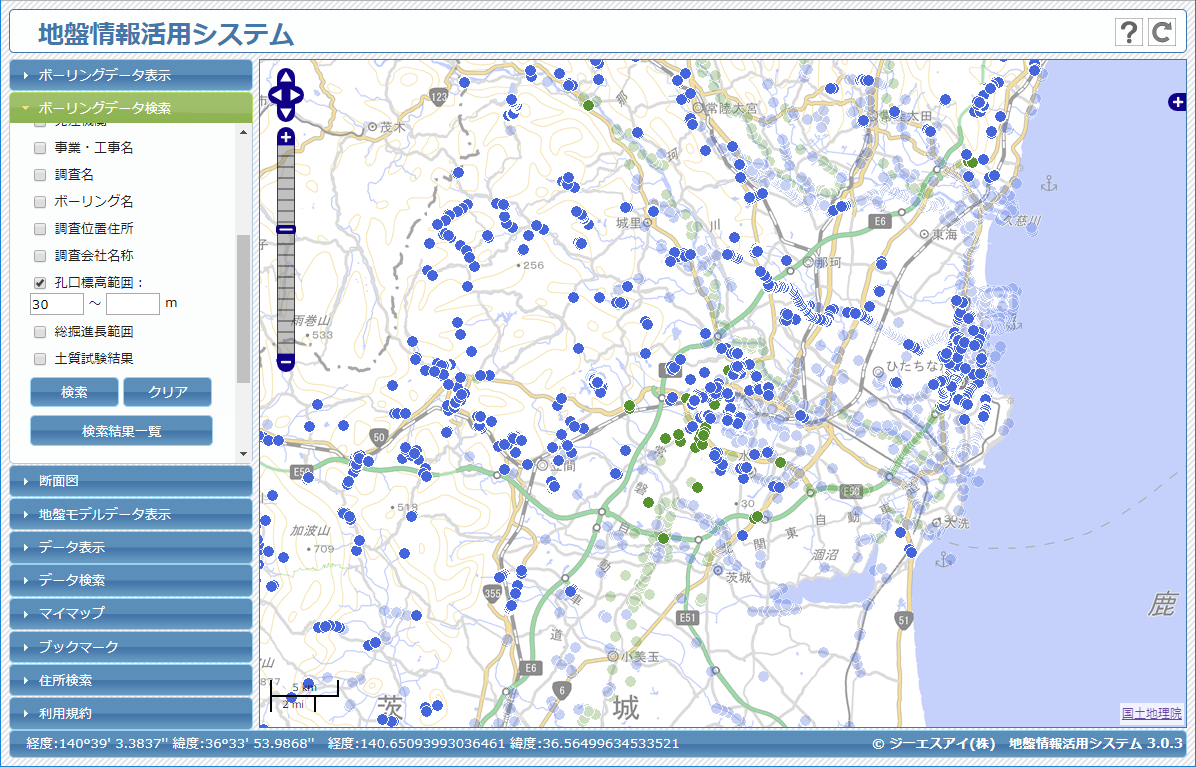

登録したボーリング柱状図データを検索することができます。

●断面図表示

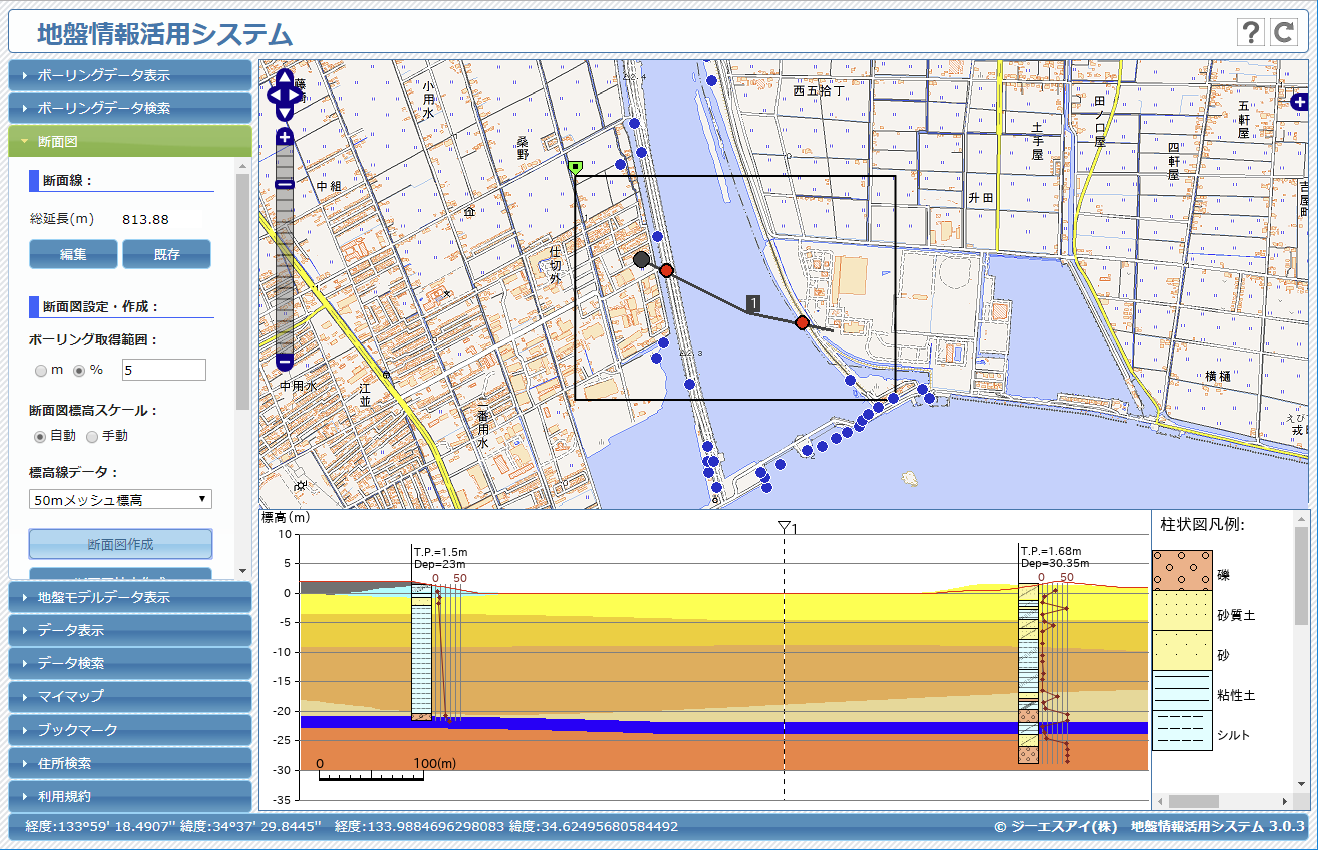

地図上で任意の断面線を作成し、付近のボーリング柱状図データを投影した断面図を表示することができます。折れ線の断面図も作成できます。

●地盤モデル断面図作成機能

Geomap3D」で作成した地盤モデルを登録することができます※1。 地盤モデルを登録すると、地図上に作成したモデル範囲が表示されます。地盤モデル上で断面図を作成すると、断面図上に地盤モデル断面が表示されます。
※1 「堆積」「堆積厚」「浸食」「挟み層」「地形面」「自由面」「貫入面」「基底面」の属性を用いた地盤モデルのみ登録が可能です。

●断面図のDXFファイル出力

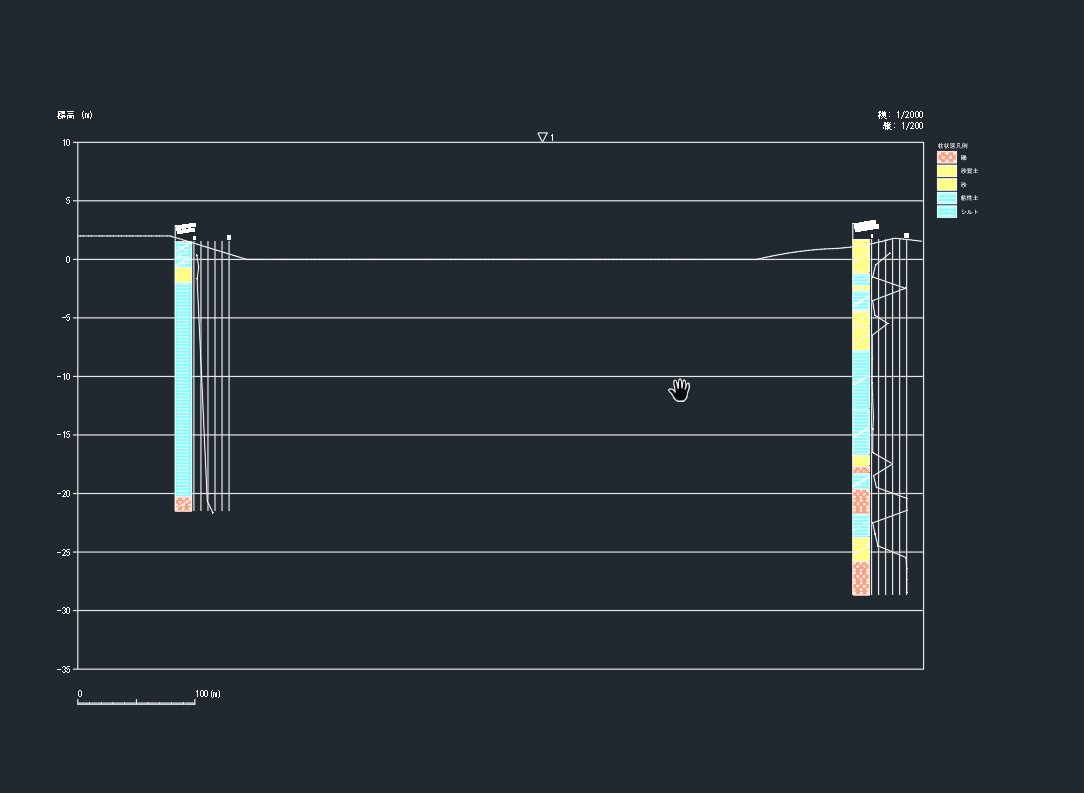

作成した断面図は2次元のDXFファイルとして出力することができます。断面図データをCADソフトで利用するのが簡単になり、作業が捗ります。地盤モデルを横断する場合、地層境界を含んだDXFファイルが作成されます。

●任意オブジェクトデータの登録・検索・閲覧

任意オブジェクト(点、線、ポリゴンデータ)をシステムに登録し、検索・閲覧することができます。 各オブジェクトには任意のデータ項目を設定することが可能なので、幅広く活用いただけます。 オブジェクトデータはCSVファイル形式なのでExcel等で簡単に作成できます。 また、オブジェクトデータにWeb上や共有サーバ上にあるPDF、Word、Excel、画像などのファイルをリンクさせることができます。

●マイマップ機能

任意の地図画像をシステムに登録し、地図上にオーバーレイ表示できます。
※画像ファイルのサイズが大きい場合や、登録する画像ファイル数が多い場合は、システムのパフォーマンスに影響を与える可能性があります。

●ブックマーク機能

ユーザ(ブラウザ)ごとにお気に入りの地図表示位置、ズームレベルを登録できます。これによりお気に入りの場所にワンクリックで移動できます。

●住所検索

都道府県、市区町村名、大字・町丁目名をプルダウンから選択し、選択した住所に地図を移動させることができます。

登録可能なボーリング柱状図データ

●ボーリング交換用データ(XML形式)

以下のボーリング交換用データが登録です。この形式の場合、簡単にシステムに登録できます。

  • 「地質・土質調査成果電子納品要領(案)平成16年6月」(ver.2.10)
  • 「地質・土質調査成果電子納品要領(案)平成20年12月」(ver.3.00)
  • 「地質・土質調査成果電子納品要領 平成28年10月」」(ver.4.00)

●画像/PDFファイル形式の柱状図

柱状図がPDFもしくは画像ファイルの場合でも登録できます。登録するには事前に柱状図のメタデータ(緯度経度、孔口標高、調査名等)ファイルを作成していただく必要があります。 この方法を使えば、柱状図が紙でしかない場合でもスキャニング(PDFもしくは画像ファイルを作成)して登録することも可能です。
※ メタデータの作成、スキャニングはお客様自身で行っていただく必要があります。
※ 画像/PDFファイルの柱状図は断面図へ投影表示されません。

システムで利用しているデータについて

●付属ボーリング柱状図データ

本システムには以下のサイトで公開されているボーリング柱状図データセット(形式はボーリング交換用データ)が付属しています。

●背景地図

本システムでは、以下のサービスで配信している地図を背景地図として利用しています。

開発元:ジーエスアイ株式会社( https://gsinet.co.jp/

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

ラインナップ 価 格
1ライセンス(新規) ¥437,800(税抜¥398,000)
1ライセンス(アップグレード)※1 ¥327,800(税抜¥298,000)

※1 地盤情報活用システム ver.1/2を購入されているお客様が対象です。
※ 料金には1年間の有償サポート料金が含まれます。
※ ライセンス1つにつき、インストールできるサーバPCは1台となります。
※ ライセンス期限はありませんが、サポートを受けるには有償サポートにご加入いただく必要があります。

動作環境


動作環境

■サーバPCの動作環境

OS Windows 8.1/10 (32/64bit)
CPU Intel 製 x86 互換
メモリ 8GB 以上
HDD システム本体 1.3GB以上
付属ボーリングデータ 3.5GB 以上
上記容量+お客様が登録するデータの容量

■アクセス(閲覧)PCの動作環境

OS Windows 8.1/10 (32/64bit)
Webブラウザ
※JavaScriptが必要
Google Chrome、Firefox、Microsoft Edge、Internet Explorer11

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。


画面サンプル

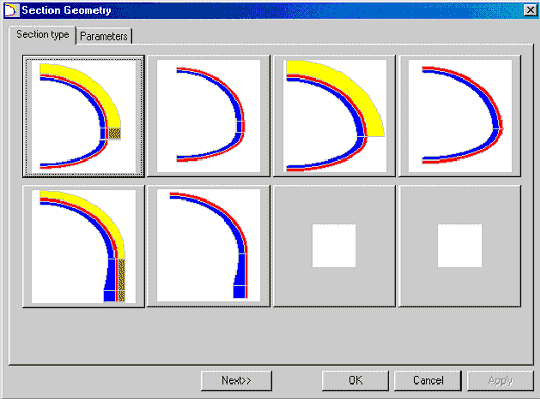

▲トンネル形状の選択

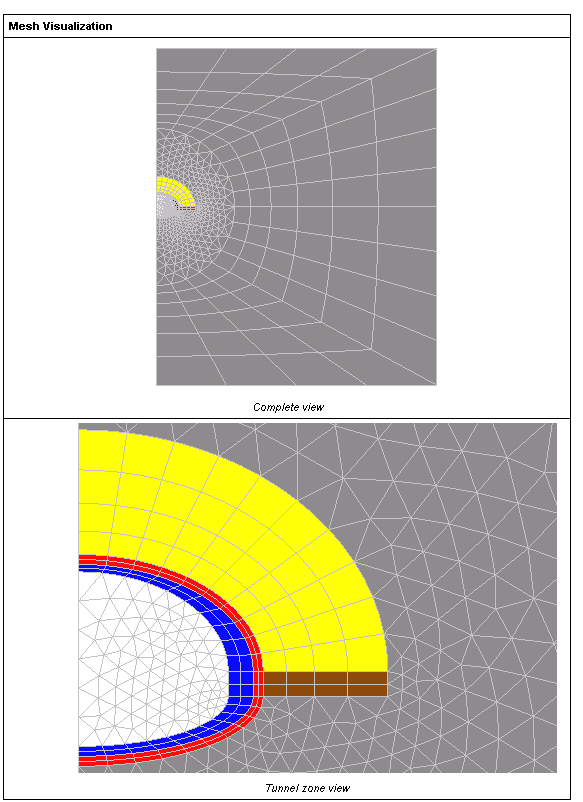

▲FEMモデリング自動メッシュ

▲トンネル断面寸法の入力(タイプ1)

▲トンネル断面寸法の入力(タイプ3)

▲トンネル断面寸法の入力(タイプ5)

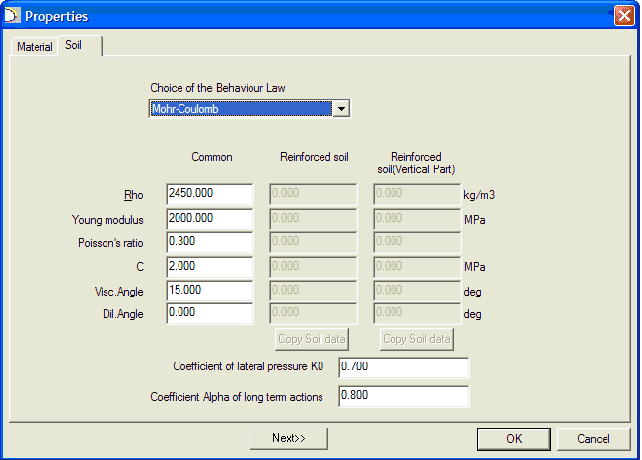

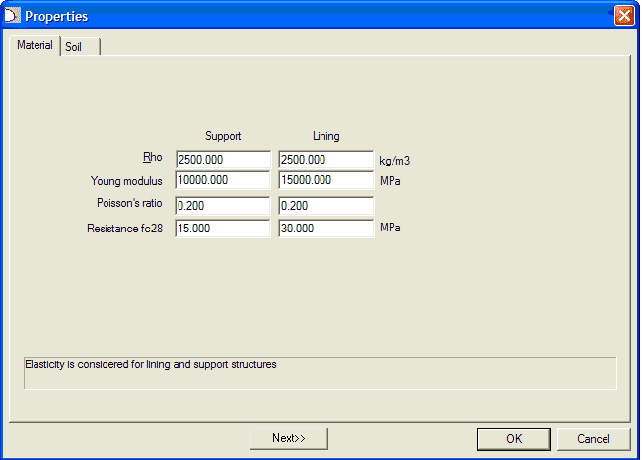

▲材料データの入力(1)

▲材料データの入力(2)

▲応力解放率の入力

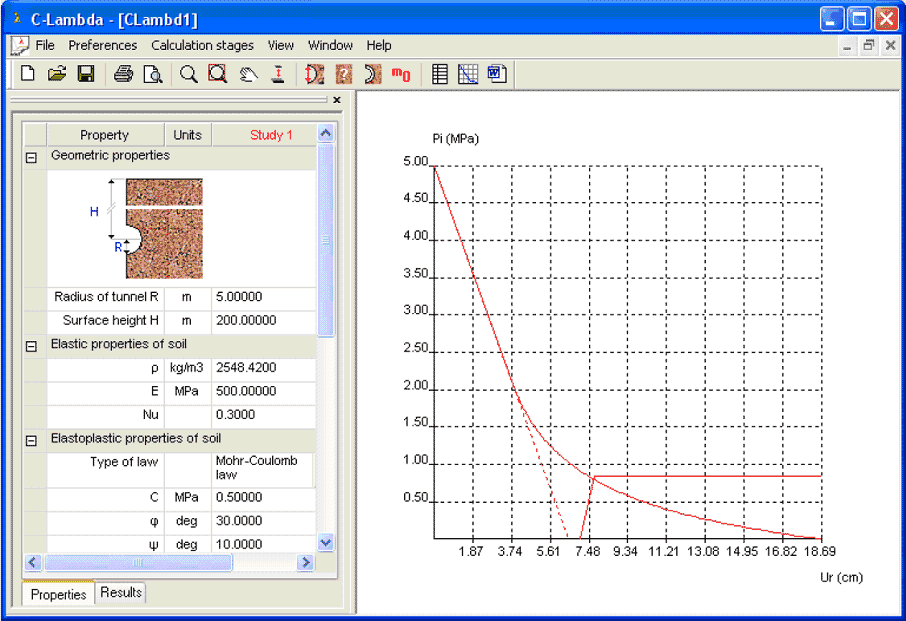

▲収束拘束曲線の決定

▲応力解放率の図化確認

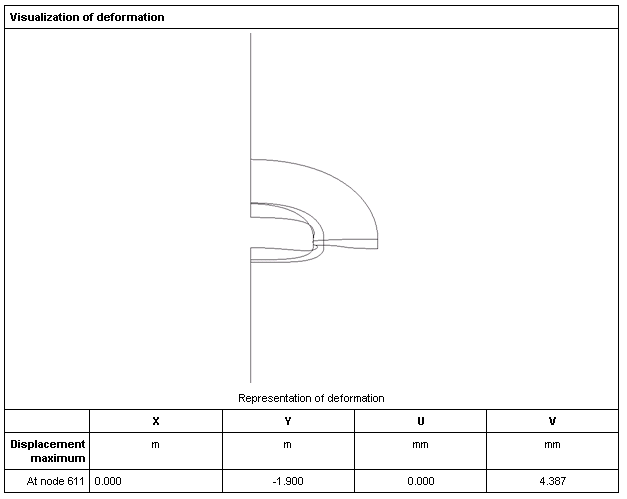

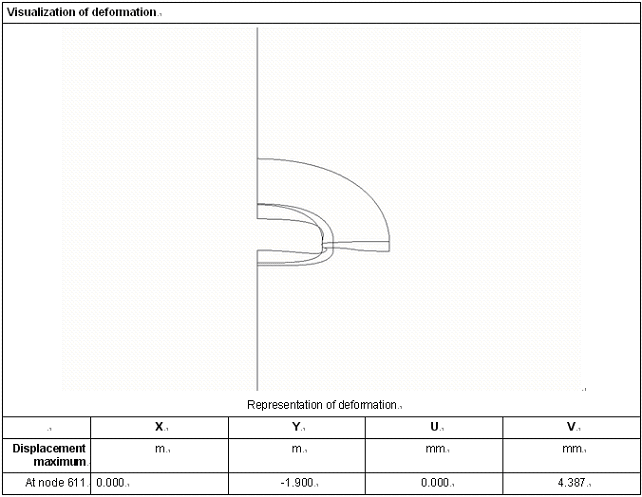

▲変形図

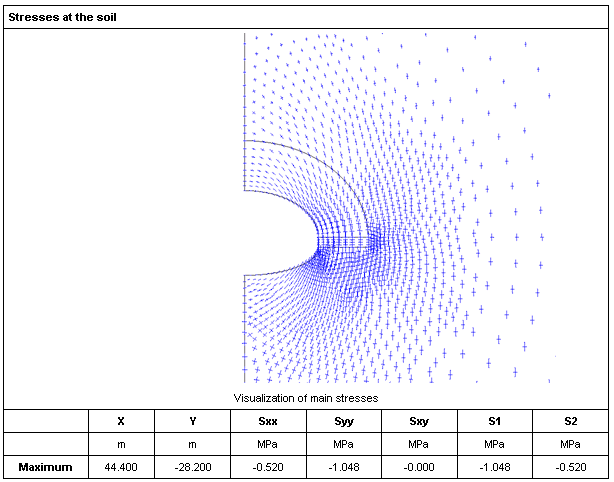

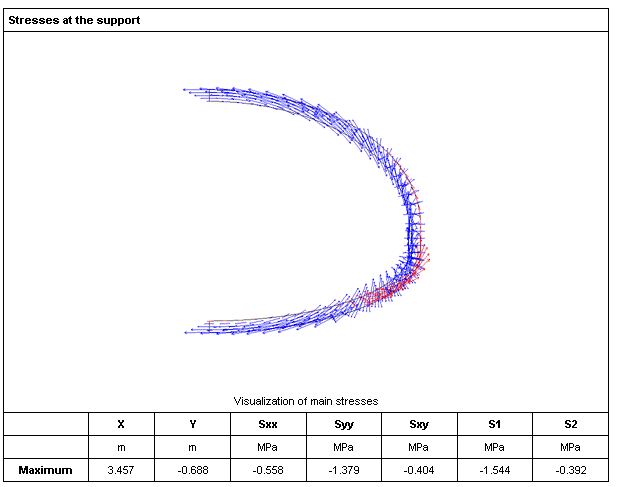

▲主応力図(周辺地盤)

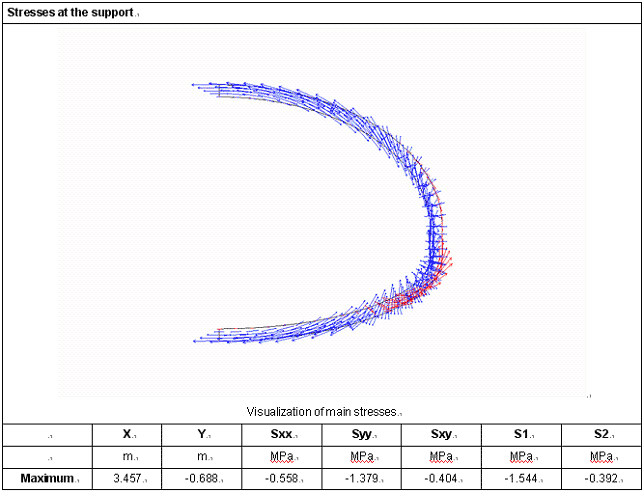

▲主応力図(コンクリート)

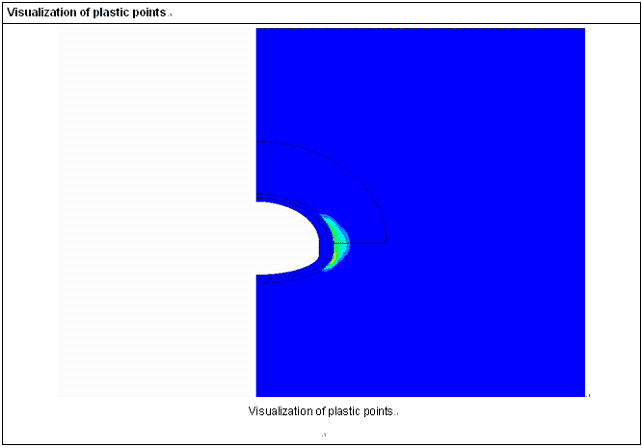

▲塑性化の発生状況

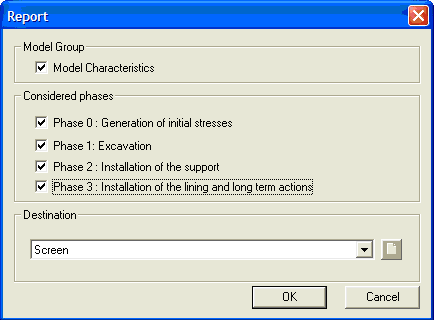

▲報告書設定

出力例

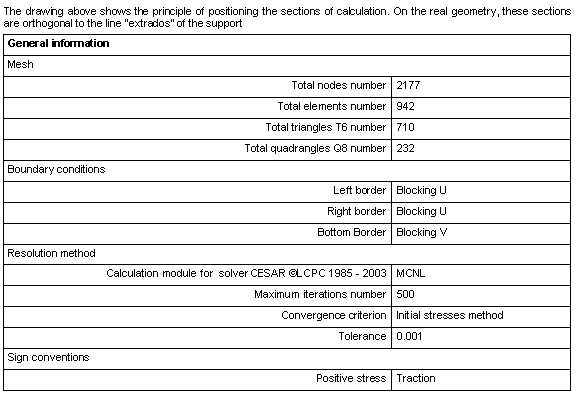

報告書サンプル-設計条件データ

報告書サンプル-解析結果
