土留工CADプログラム

UC-Drawツールズ Earth retaining(土留工)

初版リリース:2004.02.27/最新Ver.リリース :2012.02.23

¥72,600 (税抜¥66,000)

関連製品
UC-1ツールズ

プログラム概要

UC-Drawツールズ(Earth retaining)は、土留工の図面を一括自動生成するためのプログラムです。

UC-Drawツールズ(図面確認 Ver.6)は、2010年 6月 17日、OCF検定に合格しました。
また、2012年 1月、OCF定期検定に合格し、OCF検定認証を継続しています。
(OCF:オープンCADフォーマット評議会 http://www.ocf.or.jp/)

■OCF検定結果
 ・申請ソフトウェア: UC-Drawツールズ(図面確認 Ver.6)  ・バージョン: 1  ・カテゴリー: 自動製図
OCF検定

▲メイン画面

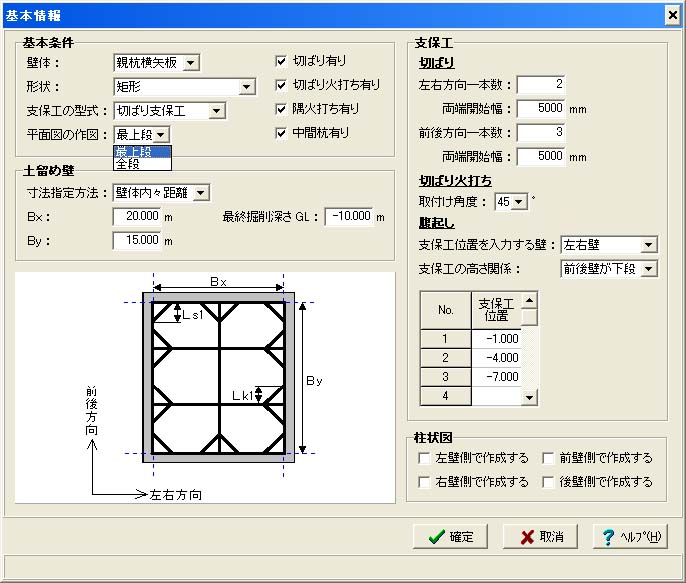

▲初期入力(基本情報)



▲3D表示(壁体テクスチャ表示)

プログラムの機能と特長

機能概要

■スピーディな図面作成
形状寸法や部材情報などを入力することにより内部的に作図データを一括生成するため、短時間に目的とする構造物の図面が得られます。
■材料計算作業の解消
入力された形状情報・部材情報と作図条件で設定された基準値やまるめ・止めに従った数量計算を行い、数量計算書などを自動生成します。
■細かな作図書式に対応
作図条件で寸法線や引出線・文字・表などの作図書式の細かな設定が行えます。各図形はその設定に基づいて生成されますので、きめ細かな図形生成が行えます。
■各種基準類に沿った図面作成
以下の基準類に準拠した図面作成が行えます。
  • CAD製図基準(案) 国土交通省 平成29年3月版
  • CADによる図面作成要領(案) 日本道路公団 平成13年10月
■生成図面の確認・編集・印刷
生成した図面の確認表示や図形・寸法線・引出線などの編集(位置調整)、プリンタ・プロッタへの印刷が行えます。
■様々な形式の図面ファイル出力に対応
弊社の製品である「UC-Draw」のオリジナル形式のファイル(PSX)だけでなく、「SXF」・「DFX」・「DWG」・「JWW」・「JWC」形式のファイル出力が行えます。

形状

1.土留工の形状
■平面形状
平面形状として「矩形(4壁)」・「直線(1壁)」の作図が行えます。

(1)矩形


(2)直線


■側面形状
平面形状が「矩形」の場合、各壁で「壁体天端位置」および「壁長」を変えての作図が行えます。


2.土留め壁の種類
■親杭横矢板
構成部材・・・親杭、土留板

■鋼矢板
構成部材・・・鋼矢板

■鋼管矢板
構成部材・・・鋼管矢板、継手管

■SMW壁
構成部材・・・ソイルセメント柱、芯材

■地中連続壁

構成部材・・・コンクリート壁、主鉄筋(縦方向鉄筋)、配力筋(横方向鉄筋)、組立筋

3.支保工の形式
■支保工の形式
(1)切ばり支保工
構成部材・・・腹起し、切ばり、切ばり火打ち、隅火打ち、腹起しブラケット、切ばりブラケット、火打ちピース、隅角部ピース、中間杭

(2)アンカー支保工
構成部材・・・腹起し、腹起しブラケット、アンカー、台座

■支保工の段数
作図可能な支保工段数は、「切ばり支保工」および「アンカー支保工」ともに『最大20段』までです。

■切ばり支保工の配置仕様
(1)腹起し
鋼材の種類/段数・・・各段の「左右壁」・「前後壁」ごとに指定可能
間隔保持材高・・・多段の全腹起しで共通

(2)切ばり
鋼材の種類/段数・・・各段の「左右壁」・「前後壁」ごとに指定可能
平面配置・・・全段共通

(3)切ばり火打ち
鋼材の種類/段数・・・各段の「左右壁」・「前後壁」ごとに指定可能
鋼材重数・・・各段の各切ばりごとに指定可能(但し、切ばりの両端に配置)
多重時の配置スパン/各鋼材長・・・「左右壁」・「前後壁」ごとに指定可能(但し、全段共通)
取り付け角度・・・全切ばり火打ちで共通(30゜または45゜)

(4)隅火打ち
鋼材の種類/段数・・・各段ごとに指定可能
鋼材重数・・・各段の4隅ごとに指定可能
多重時の配置スパン/各鋼材長・・・全段4隅で共通
取り付け角度・・・全隅火打ちで共通(45゜固定)

(5)腹起しブラケット・切ばりブラケット
鋼材種類・・・全段共通

(6)火打ちピース
鋼材種類・・・各段の「隅」・「左右壁」・「前後壁」ごとに指定可能

(7)隅角部ピース
鋼材種類・・・全段共通

(8)中間杭
鋼材種類・・・全杭共通
平面配置・・・切ばりの交差ごとに配置有無の指定が可能

■アンカー支保工の配置仕様
(1)アンカー
各段ごとに、「アンカー体径」・「使用鋼材」・「自由長」・「定着長」・「傾斜角」の指定が可能
各アンカーごとに、「アンカー配置間隔」・「水平角」の指定が可能

(2)腹起し・台座
各段ごとに、「使用鋼材」の指定が可能

※ 2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
UC-Drawツールズ Earth retaining(土留工) ¥72,600 (税抜¥66,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
UC-Drawツールズ Earth retaining(土留工) ¥29,040(税抜¥26,400)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
サブスクリプション(UC-Drawツールズ Earth retaining (土留工)) 無償 ¥29,040(税抜¥26,400)
サブスクリプション(UC-Drawツールズ Earth retaining (土留工)フローティング) ¥40,656(税抜¥36,960)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 1ヶ月 2ヶ月 3ヶ月 6ヶ月
UC-Drawツールズ Earth retaining(土留工) ¥29,040 ¥37,026 ¥43,560 ¥53,724

■レンタルフローティングライセンス

対象製品 1ヶ月 2ヶ月 3ヶ月 6ヶ月
UC-Drawツールズ Earth retaining(土留工) ¥47,190 ¥62,436 ¥74,052 ¥91,476


アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
UC-Drawツールズ Earth retaining (土留工) ¥58,080(税抜¥52,800)

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント


フォーラムエイト・ポイント・バンク(FPB)」は、ご購入時に購入金額に応じたポイントを登録ユーザ情報のポイントバンクに加算し、次回以降の購入時にポイントに応じた割引または、随時特別景品に交換するユーザ向けの優待サービスです。

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント

製品名 交換ポイント数
UC-Drawツールズ Earth retaining (土留工) 39,600ポイント

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 UC-Drawツールズ Earth retaining(土留工)
バージョン リリース日 主なバージョンアップ内容
1.10.00 15/12/16
  1. SXF共通ライブラリを Ver.3.10からVer.3.30へ更新
  2. AutoCAD 2013形式のDXF、DWG出力に対応
1.07.00 09/10/05
  1. Windows7への対応
  2. CAD製図基準(案)平成20年5月版のレイヤ名称に対応
1.06.00 08/09/09
  1. 壁体種類を拡張
     ・鋼矢板壁[ハット形]
     ・軽量鋼矢板壁[普通タイプ・ハットタイプ]
     ・コンクリート矢板壁[平形・溝形・波形]
     ・SMW壁[等厚壁]
  2. 切ばり支保工段の「多重腹起し配置」に対応
  3. 切ばり支保工段におけるブラケットの対応拡張
1.05.00 08/03/25
  1. Web認証方式のレンタルライセンス、フローティングライセンスに対応
  2. SXF出力 Ver.3.0に対応
1.04.00 07/08/16
  1. 控え杭タイロッド式土留めに対応
1.03.00 07/05/10
  1. 生成図面の「UC-Draw」への連動に対応
  2. 親杭横矢板壁の正面図に対応
  3. 腹起し・切ばりのジャッキに対応
  4. 覆工板の厚の入力に対応
  5. 長さ4mの覆工板の作図に対応
  6. コンクリート基礎のベースプレート作図、アンカーボルト取付詳細図作図に対応
  7. 数量計算書(主要部材のみ)の出力に対応
  8. Html形式のHelpに対応(Vista対応)
1.02.00 05/07/13
  1. 切ばり+アンカー併用工法に対応
  2. 数量計算書の生成に対応
  3. SMW壁の設計において、芯材長さとソイルセメント長さの個別設定に対応
  4. アンカー余長の設定に対応
  5. 土留め工の設計・3D配筋」で作成されたデータ(***.f8L)の読み込みに対応
  6. 日本道路公団から公開された「調査等業務の電子納品要領(案) 図面作成編 平成17年4月」
    のレイヤ情報設定に対応
1.01.00 04/11/02
  1. 「JWWファイル」および「JWCファイル」の出力に対応
  2. SXF出力時、点(円の塗りつぶし)を塗りハッチングとして出力に対応
  3. データファイルのバックアップ機能対応

動作環境


動作環境

OS Windows 8 / 10
CPU Pentium 133MHz以上 (推奨PentiumIII 500MHz以上)
必要メモリ(OSも含む) 128MB以上 (推奨256MB以上)
必要ディスク容量 約80MB以上 (インストール時及び実行時含む)
ディスプレイ(画面解像度) 800×600以上 (推奨1024×768以上)
入力データ拡張子 F8E、F8L
ファイル出力 3DS、SFC、P21、DXF、DWG、PSX、DTF、JWC、JWW
F8出力編集ツール対応:TXT、HTM、 PPF、DOC、 DOCX、PDF、 JTD、JTDC
他製品との連動 <読込>土留め工の設計・3D配筋
<保存>UC-win/Road(3DS)

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

amazon.co.jp 詳細ページへ

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

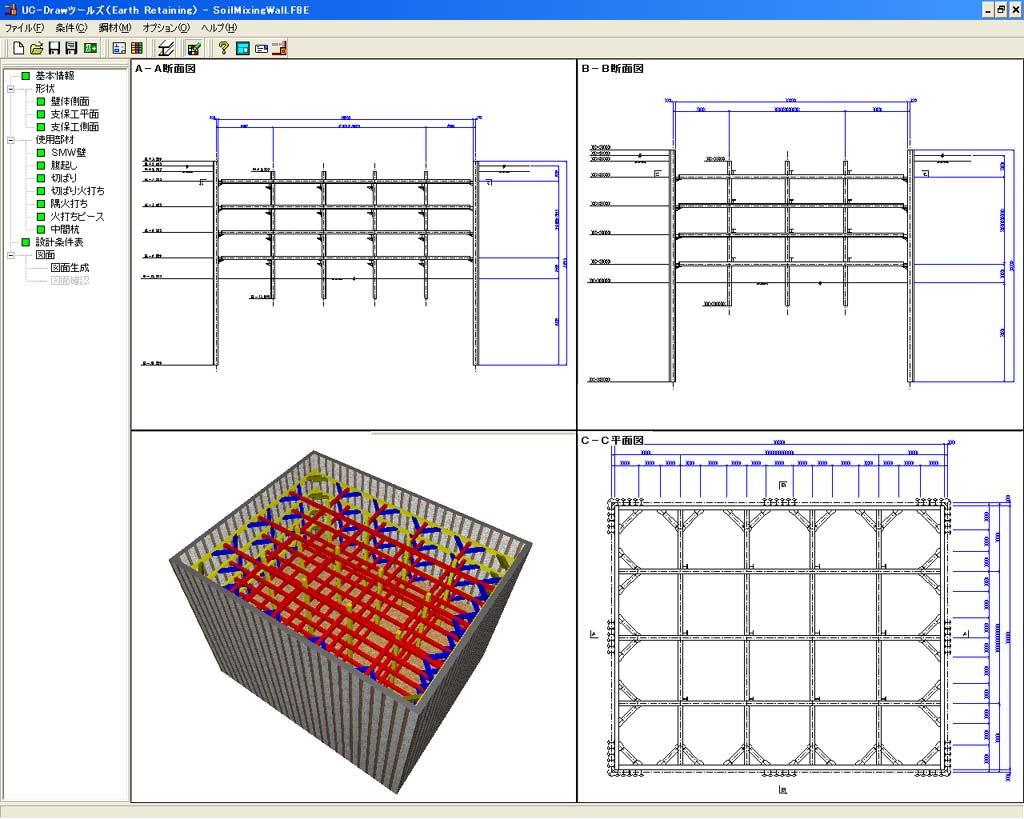

▲メイン画面

▲初期入力(基本情報)

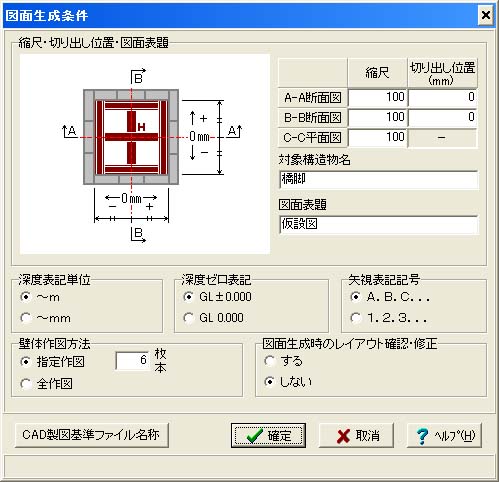

▲図面生成条件

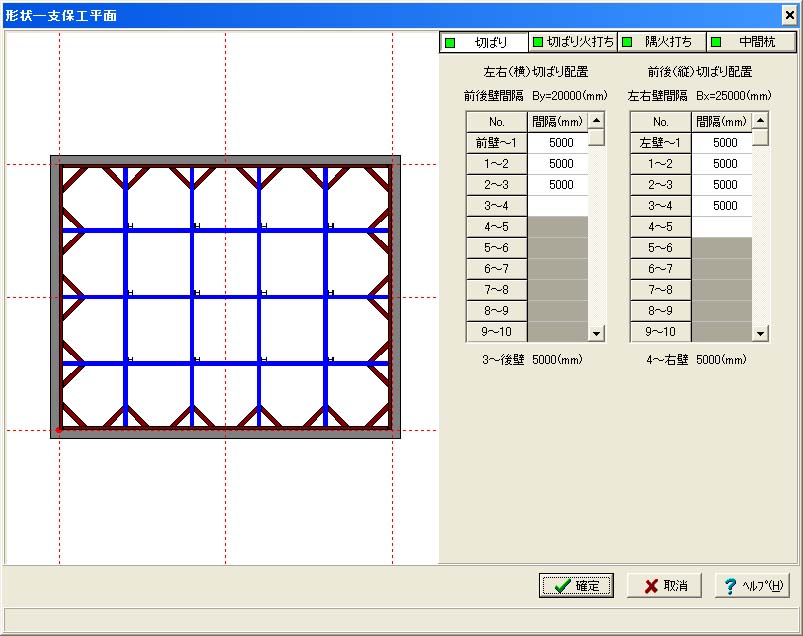

▲形状入力画面

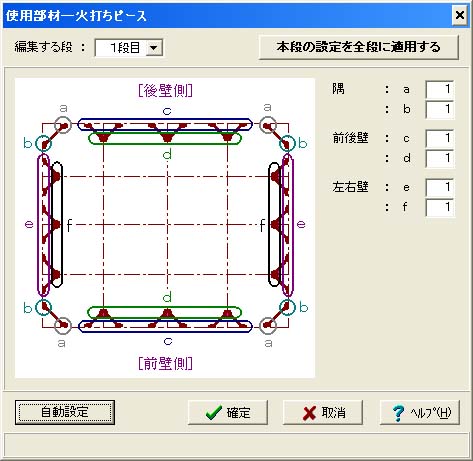

▲使用部材入力(火打ちピース)画面

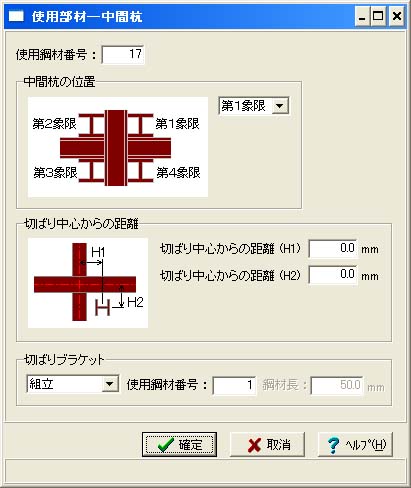

▲使用部材入力(中間杭)画面

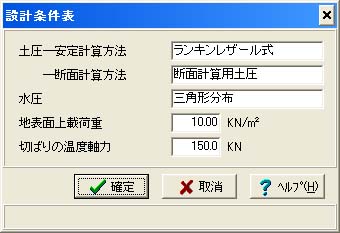

▲設計条件入力画面

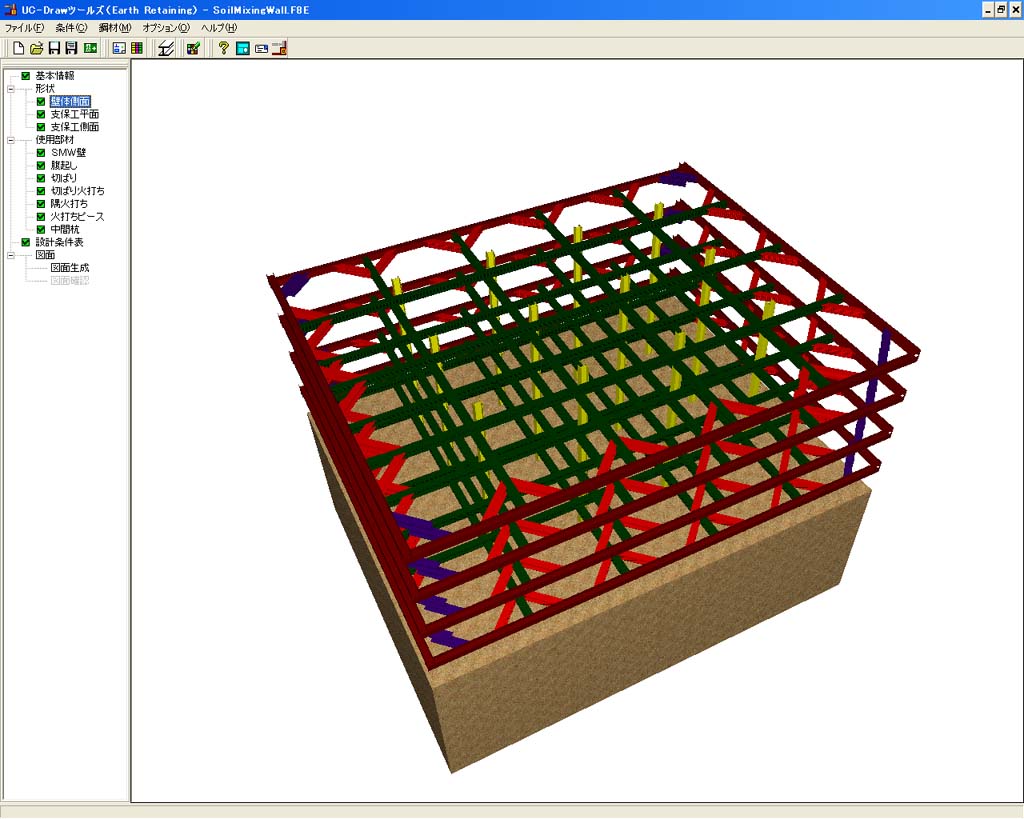

▲3D表示(壁体テクスチャ表示)


図面サンプル

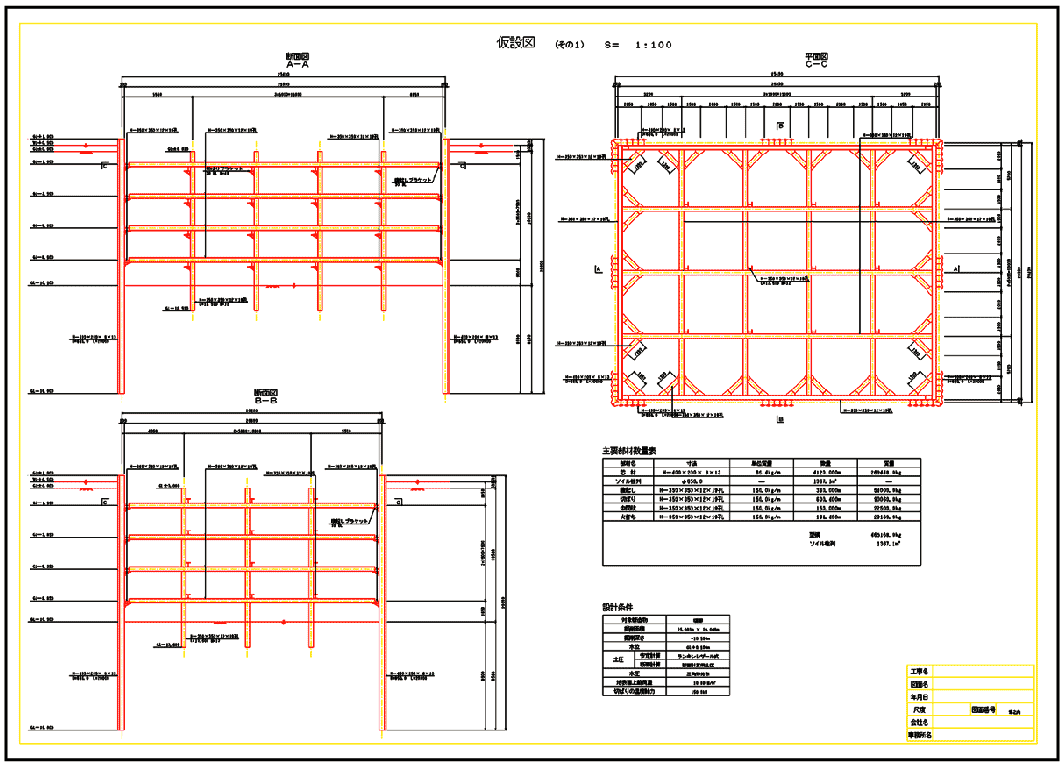

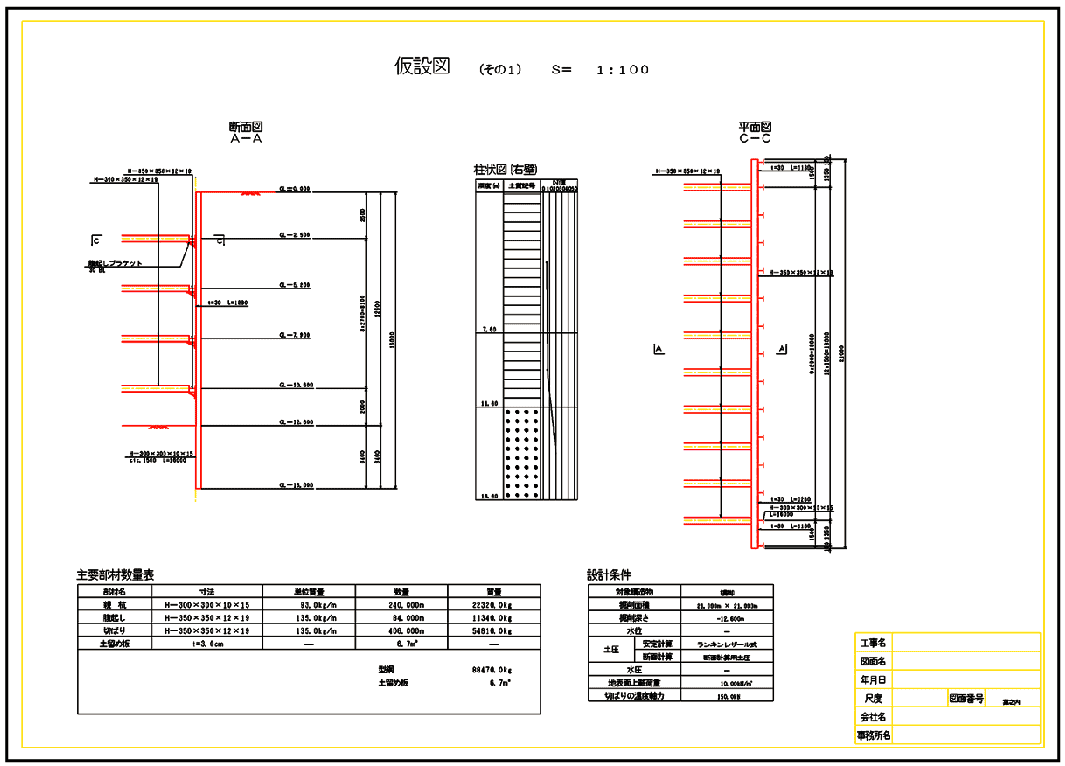

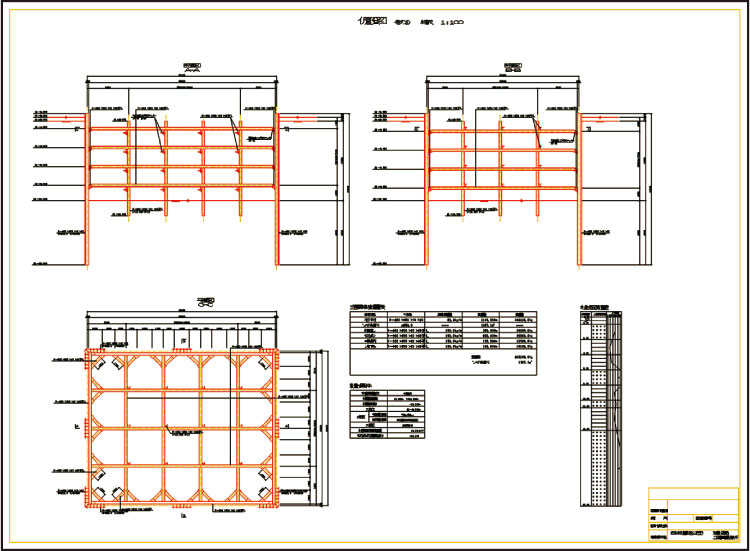

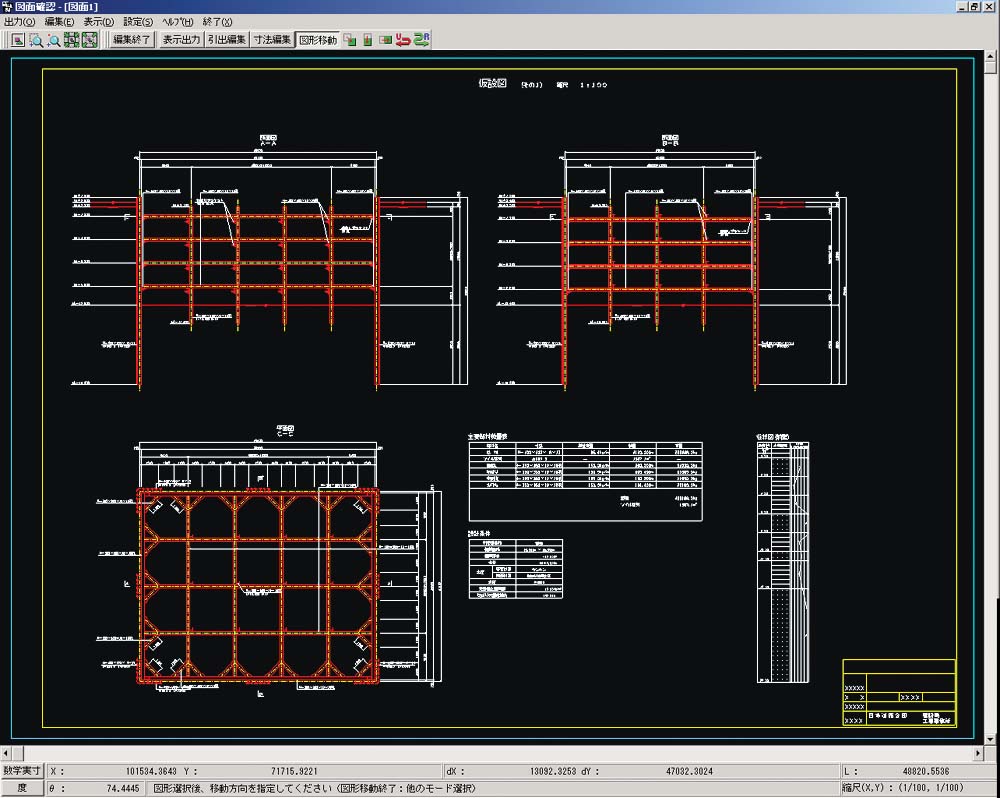

▲図面生成画面
