Tổng quan tùy chọn bản vẽ 3D phù hợp với BIM
 |
|
Ngoài dịch vụ hỗ trợ phân tích hiện tại, FORUM 8 đã ra mắt dịch vụ tạo
bản vẽ 3D và 2D phù hợp với BIM.
Bằng cách sử dụng giải pháp BIM của Allplan series, bản vẽ 3D và bản vẽ
2D được tạo.
Dữ liệu được cung cấp cho điều kiện gia cường được đánh dấu bằng màu
sắc, cùng với phần mềm Allplan viewer. Nó sẽ phù hợp với kiểm tra,bản
vẽ 2D và phần mềm tương thích BIM khác thông qua định dạng chuyển đổi
dữ liệu IFC. Việc tạo bản vẽ 2D được cung cấp như là một tùy chọn hoặc
một dịch vụ cộng thêm. Tuy nhiên, từ bản vẽ 2D của Allplan không hỗ trợ
chuyển đổi dữ liệu SXF, phần mềm khác hỗ trợ SXF giống sản phẩm của
FORUM 8 UC-Draw
nên được sử dụng.
Việc phân phối được cung cấp khi dữ liệu kết thúc. >Dữ liệu
Allplan 3D(IFC) cũng có sẵn
Kết cấu mục tiêu sẽ là kết cấu kiến trúc và kết cấu kỹ thuật dân dụng
 |
|
 |
 Mẫu
bản vẽ 3D trụ khung liên kết cứng (bởi Allplan-Engineering) |
 Tổng
quan sản phẩm
Allplan http://www.allplan.com/
Allplan series
được tích hợp giải pháp BIM phát triển bởi hãng sản xuất phần mềm của
Đức Nemtschek. Với tích hợp giải pháp BIM, bản vẽ cơ bản, render hình
ảnh, trình chiếu, chi tiết xây dựng, khối lượng và tính toán có thể
được thực hiện liên tục, cho phép thiết kế tổng thể và xem lại mô
hình.Việc thay đổi mô hình có thể được phản ánh nhanh chóng dễ dàng đến
các dữ liệu liên quan. Allplan series có "Architecture", CAD cho kết
cấu kiến trúc và "Engineering", CAD cho kết cấu bê tông cốt thép.
Thêm nữa, từ bản vẽ 3D được cung cấp với Allplan viewer miễn phí, người
sử dụng có thể xem dữ liệu bất cứ lúc nào. |
|
 |
| Hình ảnh
tích hợp giải pháp BIM |
|
|
|
 Mẫu của việc bố trí thanh cốt thép 3D ：
Mô hình bố trí thanh cốt thép 3D của cầu tạm 3D (Mố cầu), tường chắn
loại chữ U và bể chứa nước.
 |
|
 |
|
 |
| Cầu tạm(Mố
cầu) |
|
Tường chắn
loại chữ U |
|
Bể chứa nước |
|
| Page Top |
|

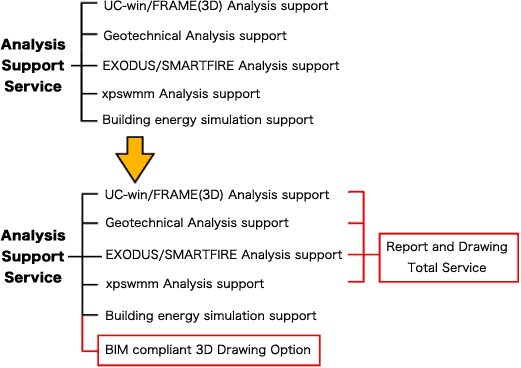

Tổng quan về dịch vụ Bản Vẽ và Báo Cáo
|
|
Ngoài các dịch vụ hỗ trợ phân tích hiện có, FORUM
8 ra mắt dịch vụ tạo bảng tính thiết kế và bản vẽ 2D. Dịch vụ phân tích
tổng thể hỗ trợ từ phân tích và thiết kế đến bản vẽ.
Tùy chọn bản vẽ 3D cũng có sẵn. Với bản vẽ 2D, phần mềm hỗ trợ định
dạng SXF như là UC-Draw, một sản phẩm của FORUM 8
Trong khi dịch vụ nhập
dữ liệu là một phần chính của dịch vụ hiện tại của chúng tôi như dịch
vụ cho UC-win/FRAME(3D),
dịch vụ này là một dịch vụ tổng thể bao gồm nhập dữ liệu, thiết kế và
phân tích và tạo bản vẽ.
Bảng tính toán thiết kế được đề cập ở đây bao gồm bảng tính toán thiết
kế cho thời gian thông thường và động đất cấp 1 và phương pháp biến
dạng cho tính toán kết cấu ngầm cũng như là phân tích động. Do đó, dịch
vụ cung cấp tạo bảng tính thiết kế bởi sản phẩm UC-1 và sản phẩm UC-win.
Đối với bản vẽ thiết kế, bản vẽ kết cấu, bản vẽ bố trí cốt thép và bản
vẽ kết cấu khác cũng có sẵn
Kết cấu mục tiêu là tất cả các loại kết cấu xây dựng bao gồm trụ, mố,
cửa xả mềm, nhà máy xử lý nước thải, cửa sông và vịnh nhân tạo. |
|
Mẫu
bản vẽ 2D đã tạo từ bản vẽ 3D của trụ khung cứng
(Màn hình của Allplan-Engineering) |
 |
|
 |
| Hiển
thị bởi Allplan-Engineering |
 |
|
 |
| Hình ảnh màn
hình AutoCAD dữ
liệu nhập từ Allplan-Engineering |
|
Xây dựng cầu |
Mẫu bản vẽ bố trí cốt thép 2D：
Mẫu bản vẽ 2D đã chỉnh sửa bởi phần mềm CAD như là UC-Draw
Cầu
tạm (Mố
cầu)
Tường
chắn
loại U
Bể
chứa nước
|
Page Top |
|
Sự thẩm tra tính toán
|
|
Đối với việc kiểm tra tính toán, FORUM 8 thẩm tra
dựa trên quy định của việc thẩm tra thiết kế cụ thể bởi Bộ Đất Đai, Hạ
Tầng, Giao Thông và Du Lịch và cung cấp báo cáo kiểm tra. Ngoài ra,
FORUM 8 cũng thẩm tra bằng việc sử dụng hệ thống thẩm tra kết quả thiết
kế nội bộ.
 Tổng quan Hệ Thống Thẩm Tra Kết Quả Thiết Kế
- Một dự án " Hệ thống thẩm tra cho Thiết Kế Kết
Cấu" mà FORUM 8 đã đề xuất và áp dụng để được chọn như là một trong "
Dự Án Đổi Mới Thúc Đẩy lần 2 năm 2009", một dự án được trợ cấp của sự
phát triển công nghệ công nghiệp, cái mà được mời công khai bởi NEDO,
Tổ chức Phát Triển Công Nghệ Công Nghiệp và Năng Lượng Mới.
- Để thực hiện kiểm tra chính xác và trong thời
gian ngắn của những khuyết điểm nghiêm trọng trong các tài liệu tính
toán thiết kế của kết cấu xây dựng, hệ thống gồm:
- kiểm tra tự động bằng cách so sánh với kết
cấu tương tự hiện có
- kiểm tra thiết kế với dữ liệu đầu vào tối
thiểu để thiết lập điều kiện
Điều này cho phép kiểm tra hiệu quả của các kết cấu công trình.

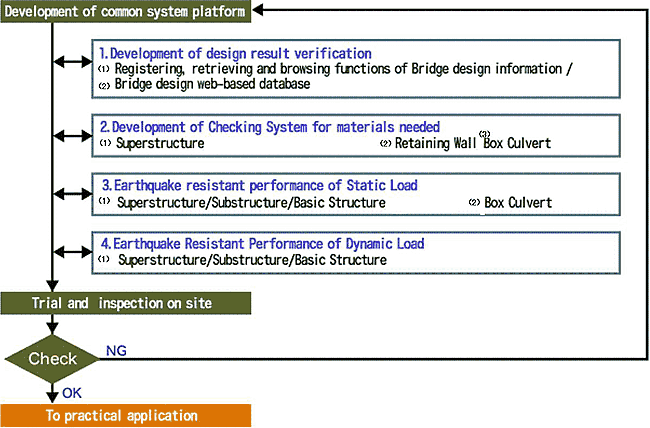

Chức
năng và cấu trúc hệ thống |
|
|
Yêu cầu / Liên hệ chúng tôi
|
|
|
|
