更生管の計算 Ver.3

水道管の管厚選定、耐震計算プログラム

水道管の計算 Ver.3

初版リリース:2014.08.29/最新版リリース:2023.03.31

¥132,000(税抜¥120,000)

プログラム概要

「水道管の計算」は、水道管における管厚選定、耐震計算、液状化の判定を行うプログラムです。 管厚選定では、静水圧と水撃圧による内圧や土圧、路面荷重及び地震力等による外圧に耐える強度を持つものとして設計します。耐震計算では、地震動による地盤変位を求めて、管体に発生する応力や歪み及び継手の伸縮量を算定し許容値以下であることを判定します。

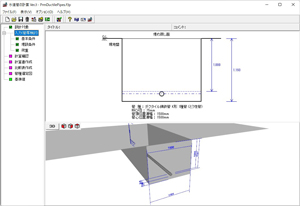

▲メイン画面

▲基本条件

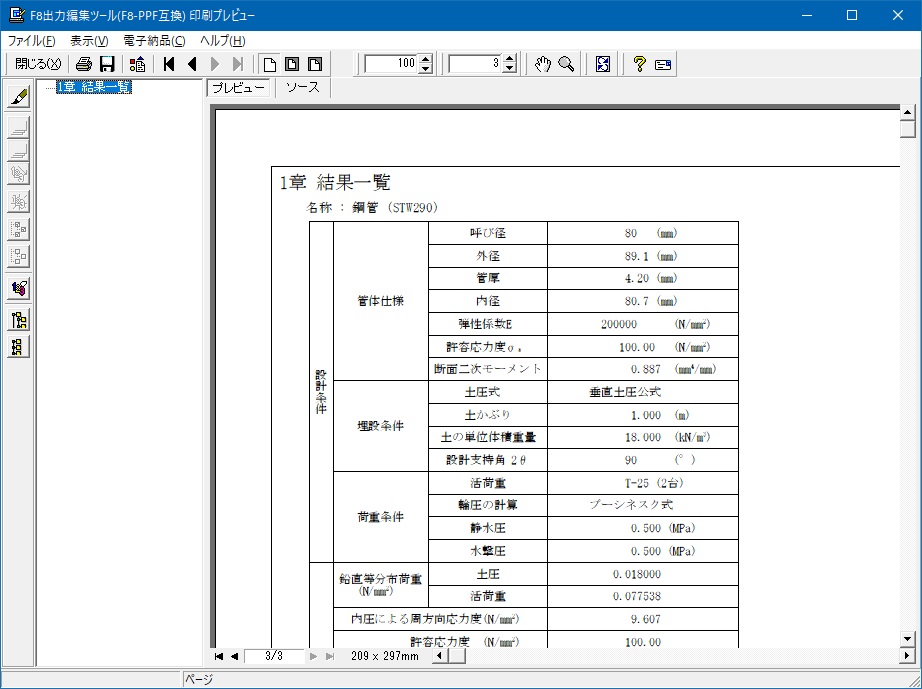

▲計算書プレビュー

▲管厚算定一覧表

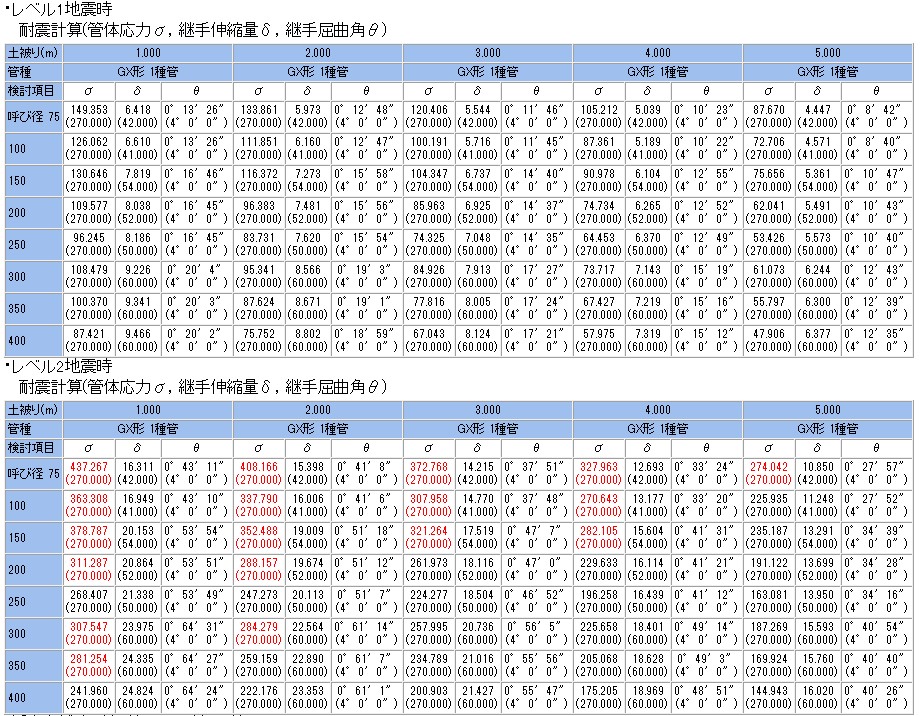

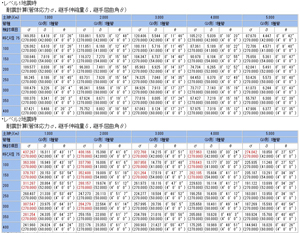

▲耐震計算一覧表

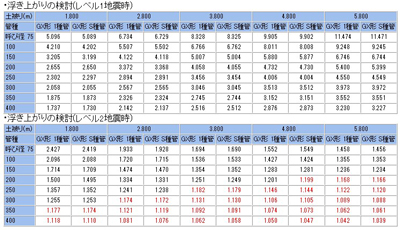

▲浮き上がり一覧表

Ver.3.0.0 改訂内容<2023年 3月 31日リリース>

  • 公益社団法人 日本水道協会『水道施設耐震工法指針・解説 2022年版』に対応
  • 耐震設計における管路の浮き上がりの検討に対応
  • 横断方向の設計におけるゆるみ土圧の算出に対応
  • H29道示基準の液状化の判定に対応
  • 管の基準値の拡充

関連情報

◆新製品情報
水道管の計算 Ver.3(Up&Coming '23 春の号掲載)NEW!
◆関連セミナー
上水道・水道管体験セミナー

プログラムの機能と特長

適用管種

配水管に適用できる管種として、次の4種類を用意します。

1.ダクタイル鋳鉄管
2.鋼管
3.硬質ポリ塩化ビニル管
4.水道配水用ポリエチレン管

これらの管種について規格や呼び径毎に管データとして基準値に登録されております。登録された管データについては、必要に応じて追加や編集を行うことができます。また登録された管データは、管の材質と管種,呼び径を選択することで初期値として入力画面に設定することができます。

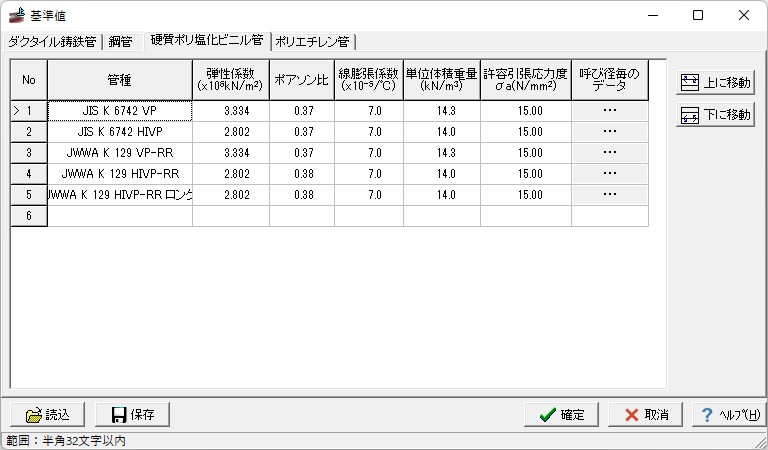

▲基準値画面

管厚選定

内外圧に対する管厚選定の計算内容は、下表の「管種毎の計算内容」に準じて計算を行います。

   検討対象
内圧に対する検討 外圧に対する検討
管種 ダクタイル鋳鉄管 管厚
鋼管 応力度 変形率
曲げ応力度
硬質ポリ塩化ビニル管 管厚 曲げ応力
撓み率
水道配水用ポリエチレン管 応力度 曲げ応力
撓み率

▲管種毎の計算内容


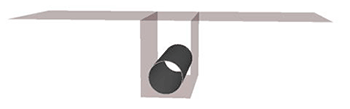

内圧については、静水圧と水撃圧を直接指定します。外圧については、鉛直土圧及び自動車荷重による路面荷重を考慮することができます。鉛直土圧は、垂直土圧公式、マーストン溝型公式、テルツァギーのゆるみ土圧式から選択が可能です。また、埋設管路上をトラックが走行する際の自動車荷重として、道示式(45度分散式)とブーシネスク式を用いた輪荷重計算を行うことができます。ブーシネスク式では、荷重としてトラック1台または2台を考慮した設計を行うことができます。

▲自動車荷重(道示式)

▲自動車荷重(ブーシネスク式)

複数管の一括計算

複数の管を同時に計算することができます。その際の複数管の選択については、2種類の方法を用意しています。

1.複数指定(下図左)
 単独の管と同じ入力を用意し、計算したい管種毎に計算条件を入力し計算を行います。
2.管種指定(下図右)
 基準値画面に登録している管種データを基に複数管の計算を行います。

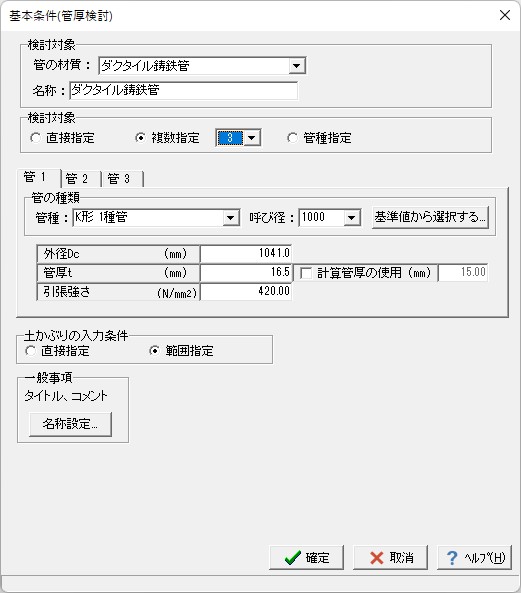

▲複数指定

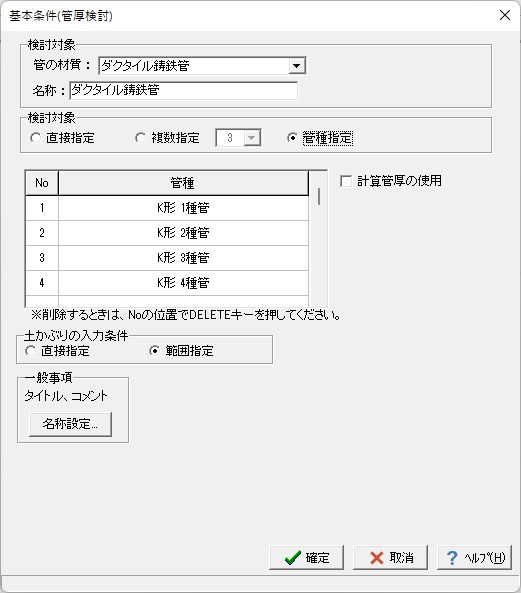

▲管種指定

「複数指定」の方法では、水道管データを管毎に入力し、最大20種類の管のデータを用いて計算を行うことができます。その際に管種の名称や呼び径等は、単独指定と同様に編集することができます。「管種指定」の方法では、管種をリストから指定する方法となり、ここで管種名称の編集を行うことができません。「管種指定」では、呼び径や管厚のデータをあらかじめ「基準値」画面で入力されている管種データを参照いたします。よって、計算したい管種を一度「基準値」画面に登録する必要がありますが、登録された呼び径毎の管データについてはすべて照査対象となるため、「複数指定」と異なり一つ一つ管データを入力する手間を省くことができます。また、管の呼び径データを一括で計算するため実際に計算する管は、管種指定で指定した項目×呼び径のデータ数分計算することになります。それに伴い、計算書においては、右図のように呼び径×土被り×管種の結果を表示いたします。計算書において表示される結果については、縦方向の呼び径と横方向の土被りの表示を入れ替えて出力することも可能です。

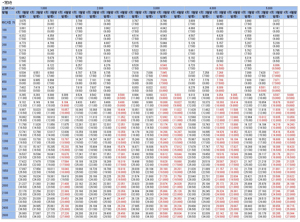

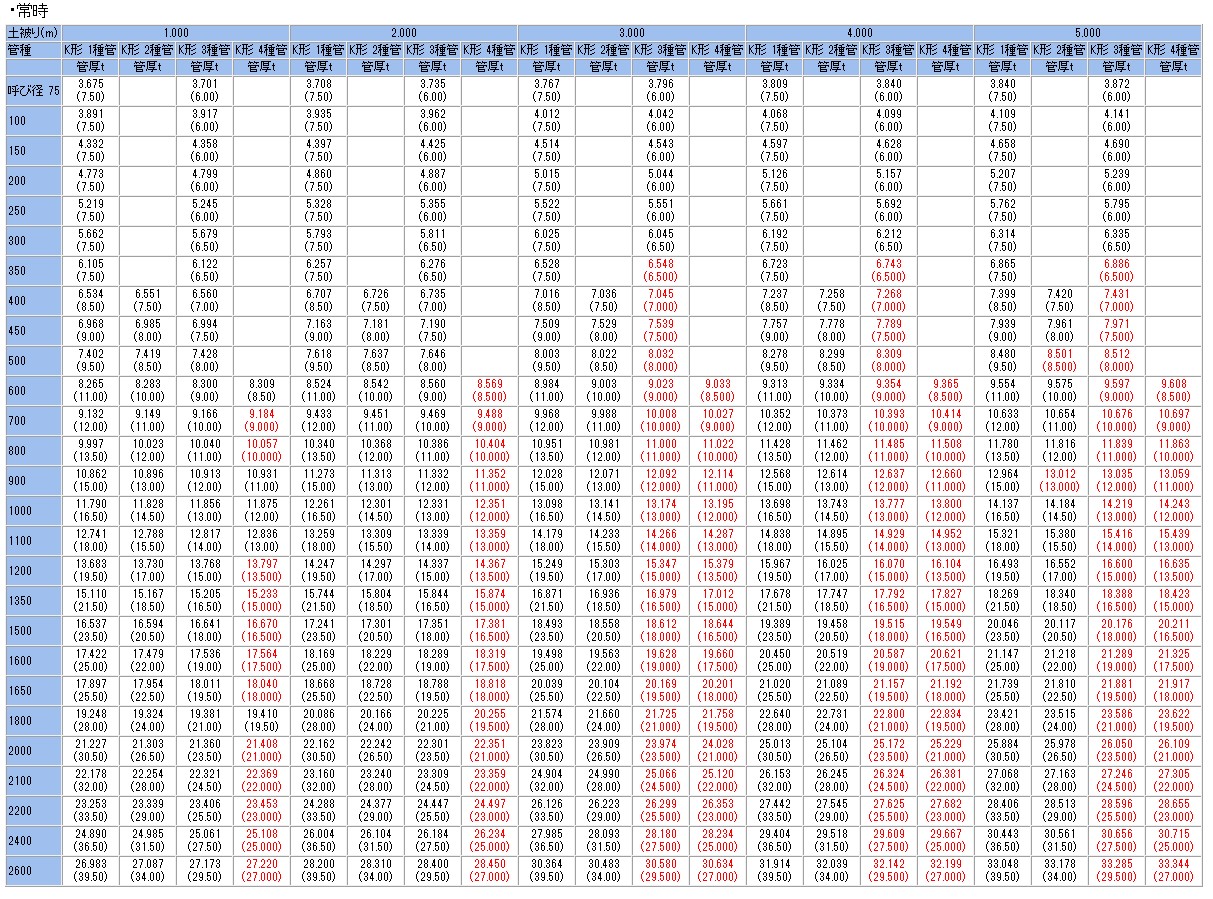

▲複数管種計算書 管厚算定

また、複数管の出力の対応と同時に計算結果のグラフの出力機能を追加します。グラフ出力については、管材質毎の照査項目に対応し結果を表示します。グラフについては、管種に対して縦軸を土被り,横軸を下記の照査項目に応じたグラフ表示を行い出力し、一目で結果を確認することができます。

管の材質 照査項目
 管厚算定 耐震計算
ダクタイル鋳鉄管 管厚 継手構造:応力、継手伸縮量、屈曲角
鋼管 応力、変形率 一体構造:ひずみ
硬質ポリ塩化ビニル管 応力、撓み率  継手構造:応力、継手伸縮量、屈曲角
一体構造:ひずみ
ポリエチレン管 応力、撓み率  継手構造:継手伸縮量、屈曲角
一体構造:ひずみ

耐震計算

耐震設計では、水道施設の重要度(基幹管路、配水支管)に応じて地震時に保持すべき耐震性能を確保するように設計します。

管種・継手 配水支管が備えるべき耐震性能  基幹管路が備えるべき耐震性能
レベル1地震動に対して、
個々に軽微な被害が生じても、
その機能保持が可能であること。
レベル1地震動に対して、
原則として無被害であること。
レベル2地震動に対して、
個々に軽微な被害が生じても、
その機能保持が可能であること。
ダクタイル鋳鉄管
(NS形継手等)
ダクタイル鋳鉄管
(K形継手等)
注1)
ダクタイル鋳鉄管
(A形継手等)
×
鋳鉄管 × × ×
鋼管(溶接継手)  ○
水道配水用
ポリエチレン管
(融着継手) 注2)
注3)
水道配水用
ポリエチレン管
(冷間継手)
×
硬質ポリ塩化ビニル管
(RRロング継手)
注4)
注5)
硬質ポリ塩化ビニル管
(RR継手)
×
硬質ポリ塩化ビニル管
(TS継手)
× × ×
石綿セメント管 × × ×

▲耐震適合性


注1) ダクタイル鋳鉄管(K形継手等)は、埋立地など悪い地盤において一部被害はみられたが、岩盤・洪積層などにおいて、低い被害率を占めていることから、良い地盤においては基幹管路が備えるべきレベル2地震動に対する震性能を満たすものと制止することができる。
注2) 水道配水用ポリエチレン管(融着継手)の使用期間が短く、被災経験が十分でないことから、十分に耐震性能が検証されるには、未だ時間を要すると考えられる。
注3) 水道配水用ポリエチレン管(融着継手)は、良い地盤におけるレベル2地震(新潟県中越沖地震)で被害がなかったことから(フランジ継手には被害があった)が、布設延長が十分に長いとは言えないこと、悪い地盤における被災経験がないことから、耐震性能が検証されるには未だ時間を有すると考えられる。
注4) 硬質ポリ塩化ビニル管(RRロング継手)は、RR継手よりも継手伸縮性能が優れているが、使用期間が短く、被災経験もほとんどないことから、十分に耐震性能が検証されるには未だ時間を要すると考えられる。
注5) 硬質ポリ塩化ビニル管(RRロング継手)の期間管路が備えるべき耐震性能を判断する被災経験はない。



継手構造管路、一体構造管路におけるレベル2地震動、レベル2地震動に対しての耐震設計手順は、以下のフローチャートに従い設計を行います。継手構造管路の場合は、併せて継手の伸縮量も照査します。

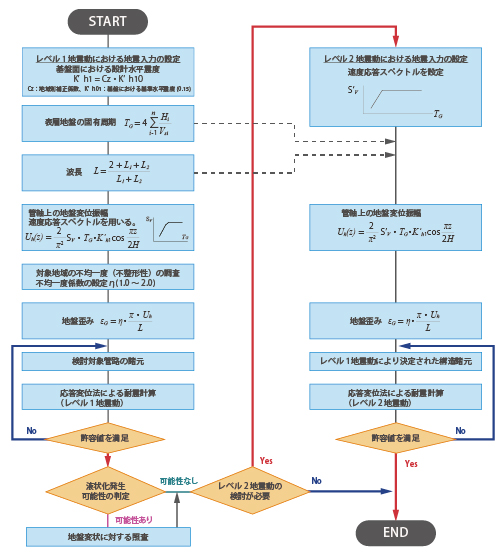

▲耐震設計のフローチャート



また、レベル1、レベル2地震動の地盤の水平変位振幅に地盤の条件に応じた地盤不均一度係数を考慮します。
ダクタイル鋳鉄管については、レベル2地震動の軸応力算出方法として震度4程度以上の地震時の観測結果から得られた式を用いることも可能です。
鋼管(一体構造管路)については、レベル2地震動の軸歪みに対して、滑り低減係数を考慮した設計を行うことができます。

液状化の判定

液状化の判定は、「道路橋示方書・同解説 V耐震設計編 公益社団法人 日本道路協会」の判定方法にて照査します。液状化の判定については、道路橋示方書に対して、平成14年版・平成24年版・平成29年版の基準から選択することができます。

適用基準及び参考文献


適用基準
設計指針 (社)日本水道協会、『水道施設設計指針 2012』
耐震対策指針 (社)日本水道協会、『水道施設設計耐震工法指針・解説 2022年版 I総論』
(社)日本道路協会、『道路橋示方書・同解説 V耐震設計編 平成24年3月』
(社)日本道路協会、『道路橋示方書・同解説 V耐震設計編 平成29年11月』
参考文献

•『水道施設設計耐震工法指針・解説 2022年版 II参考資料編』(公益社団法人 日本水道協会)
•『水道施設設計耐震工法指針・解説 2022年版 III設計事例編』(公益社団法人 日本水道協会)
•『水道施設設計耐震工法指針・解説 2009年版 設計事例集』(公益社団法人 日本水道協会)
•『水道施設設計耐震工法指針・解説 1997年版 設計事例集』(公益社団法人 日本水道協会)
•『水道排水用ポリエチレン管・継手に関する調査報告書 平成10年 9月』(公益社団法人 日本水道協会)
『下水道推進工法の指針と解説 -2010年版-』(公益社団法人 日本下水道協会)

※2021年4月からの消費税総額表示義務化に伴い、価格表記を「税抜」から「税込」へ移行いたします。

製品価格

本体価格

価格は税込表示です

■本体価格

製品名 価格
水道管の計算 Ver.3 ¥132,000(税抜¥120,000)

■フローティングライセンス価格

本体価格の40%を追加いただくことで、誰でも、どこでも、どのPCでも製品の利用が可能となります。

製品名 価格
水道管の計算 Ver.3 ¥52,800(税抜¥48,000)

>>ライセンス形態についての詳細はこちら

サブスクリプションサービス 契約価格


サブスクリプションサービス 契約価格

■サポート内容
・バージョンアップ無償提供  ・電話問合せテクニカルサポート
・問合せサポート(電子メール、FAX)  ・ダウンロードサービス  ・保守情報配信サービス

※ライセンス管理コスト削減、製品ご利用形態ニーズ多様化への対応を充実させることを目的として、従来の保守・サポート形態からより便利な、「サブスクリプションサービス」へ順次移行いたします(2016年4月1日~)。

価格は税込表示です

対象製品 初年度 1年
水道管の計算 Ver.3 サブスクリプション 無償 ¥52,800(税抜¥48,000)
水道管の計算 Ver.3 サブスクリプションフローティング ¥73,920(税抜¥67,200)

レンタルライセンス/レンタルフローティングライセンス価格


■レンタルライセンス:短期間での利用により、低廉な価格でのライセンス利用が可能

■レンタルフローティングライセンス:ライセンスの認証をWeb経由で受ければ、誰でも、どこでも、どのPCでも製品の利用が可能

■レンタルアクセス:既に購入済みの製品の利用ライセンス数を増やす事が可能です。事前契約により、レンタルライセンス期間(1ヵ月~3ヵ月)の単位で自動的にライセンスが付与されます。利用実績に応じて後日請求いたします。事前申込価格として、レンタルライセンス価格の15%引きとなります。ユーザ情報ページにてお申込みいただけます。

※サービス強化、利便性向上を図る目的で「レンタルライセンス/レンタルフローティングライセンス」を2007年9月3日より提供を開始しました。

※レンタルライセンス/レンタルフローティングライセンス開始後の期間変更は出来ません。期間延長の場合は再申込となります。

レンタルライセンス/レンタルフローティングライセンス

価格は税込表示です

■レンタルライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
水道管の計算 Ver.3 ¥59,400 ¥69,960 ¥85,800

■レンタルフローティングライセンス

対象製品 2ヶ月 3ヶ月 6ヶ月
水道管の計算 Ver.3 ¥99,000 ¥117,480 ¥145,200


アカデミー価格


教育関係者、研究者、学生などの教育目的のご利用に向けて、アカデミーライセンスを提供しています。

アカデミー価格

価格は税込表示です

製品名 アカデミー価格
水道管の計算 Ver.3 ¥105,600(税抜¥96,000)

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント


フォーラムエイト・ポイント・バンク(FPB)」は、ご購入時に購入金額に応じたポイントを登録ユーザ情報のポイントバンクに加算し、次回以降の購入時にポイントに応じた割引または、随時特別景品に交換するユーザ向けの優待サービスです。

フォーラムエイト・ポイント・バンク(FPB) 交換ポイント

製品名 交換ポイント数
水道管の計算 Ver.3 72,000ポイント

バージョンアップ開発履歴


バージョンアップ開発履歴

■バージョンアップ、リビジョンアップ(無償保守)の主な内容を一覧にしています。
旧版改訂、リバイバル版リリース時などの場合にご参考ください。

 水道管の計算 Ver.3
バージョン リリース日 主なバージョンアップ内容
3.0.0 23/03/31
  • 公益社団法人 日本水道協会,水道施設耐震工法指針・解説 2022年版』に対応
  • 耐震設計における管路の浮き上がりの検討に対応
  • 横断方向の設計におけるゆるみ土圧の算出に対応
  • H29道示基準の液状化の判定に対応
  • 管の基準値の拡充

動作環境


動作環境

OS Windows 10 / 11
CPU Intel Coreシリーズおよび完全互換のあるCPU
必要メモリ(OSも含む) OSのシステム要件を満たし、問題なく動作する環境
必要ディスク容量 約100MB以上 (インストール時及び実行時含む)
ディスプレイ(画面解像度) 800×600以上 (推奨1024×768以上))
入力データ拡張子 F3P
ファイル出力 HTML、WPK
F8出力編集ツール対応:TXT、HTM、 PPF、DOC、 DOCX、XLSX、XLS、PDF、 JTD、JTDC
画像:BMP

製品購入/お問い合わせ窓口


製品購入/お問い合わせ窓口

■FORUM8 オーダーページで購入

製品購入 - オーダーページ にて、バージョンアップ・新規製品・各種サービスの御見積作成・申込・決済ができます。

クレジット利用や、分割払いシステムでの購入も可能です。

ご質問は、バージョンアップセンタ(vc@forum8.co.jp)までお気軽にお問い合わせ下さい。

■ショッピングサイトで購入

下記のショッピングサイトでの購入も可能です。

Yahoo!ショッピング 詳細ページへ

楽天市場

■ お問い合わせ

全国のFORUM8営業所がサポートしています。 >> 営業窓口

購入またはホームページ全般に関するご質問は、forum8@forum8.co.jpまでお気軽にお問い合わせ下さい。

画面サンプル

▲メイン画面

▲基本条件

▲地盤条件

▲計算書プレビュー

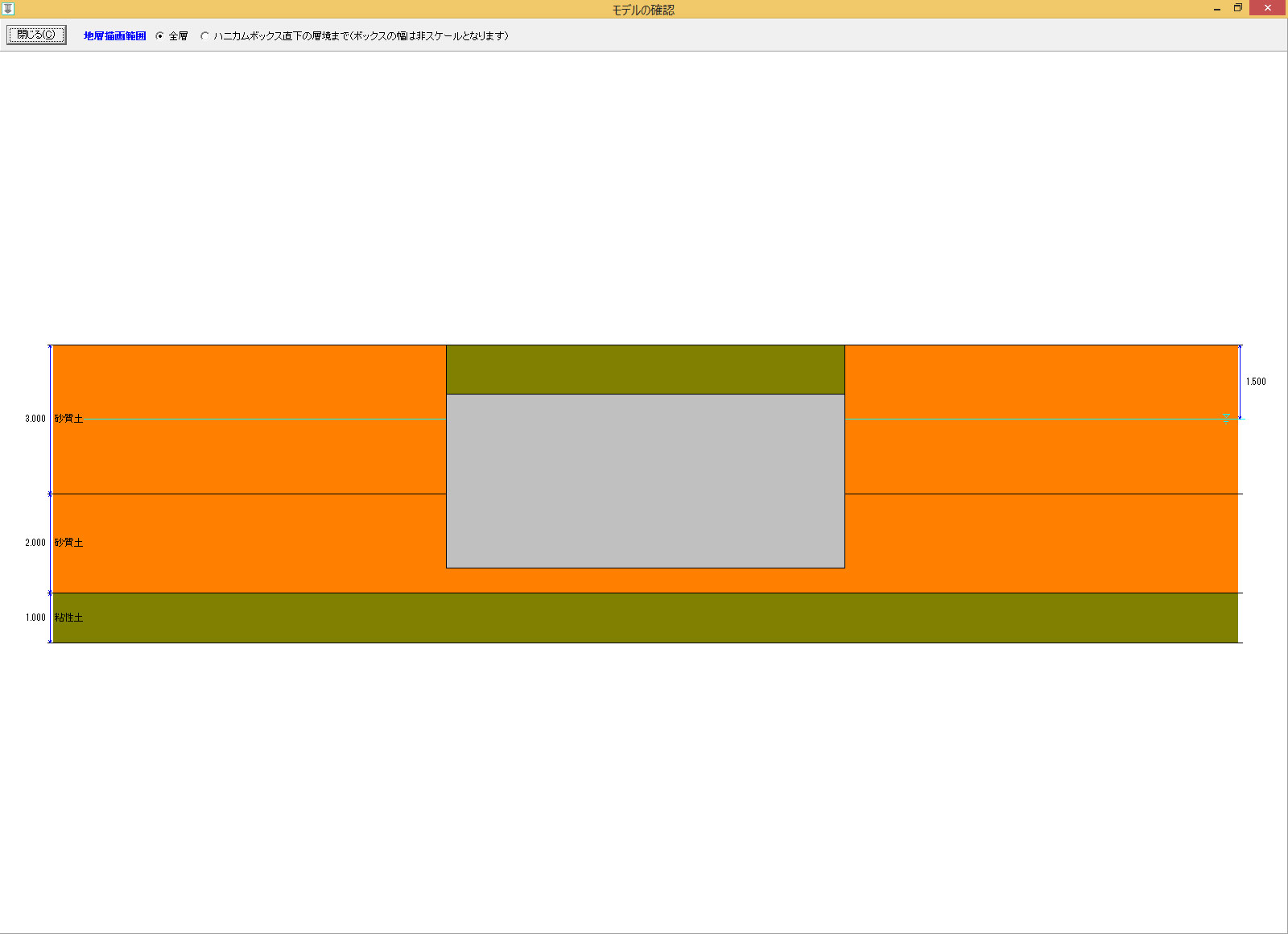

▲モデルの確認

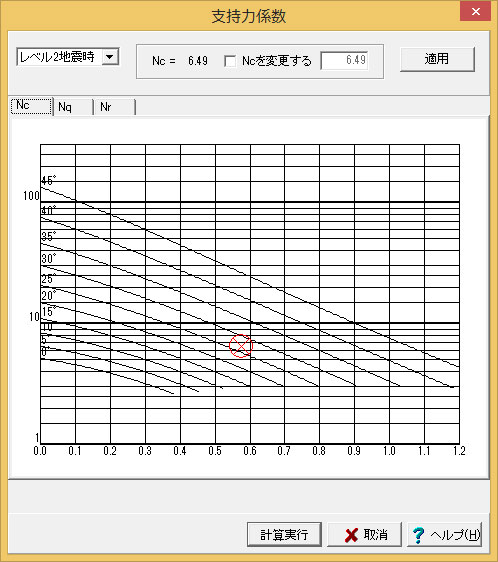

▲支持力係数の確認

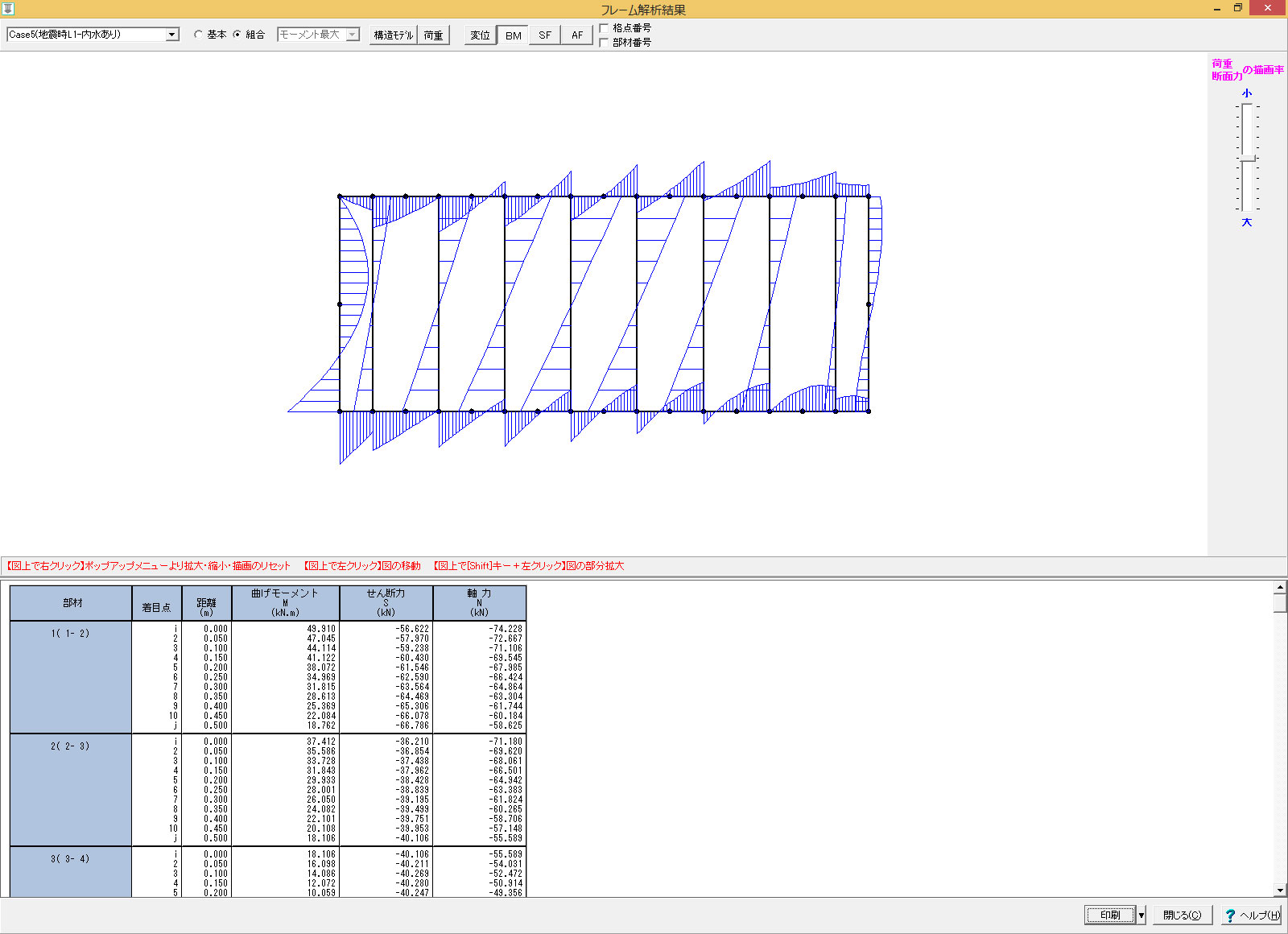

▲フレーム解析結果

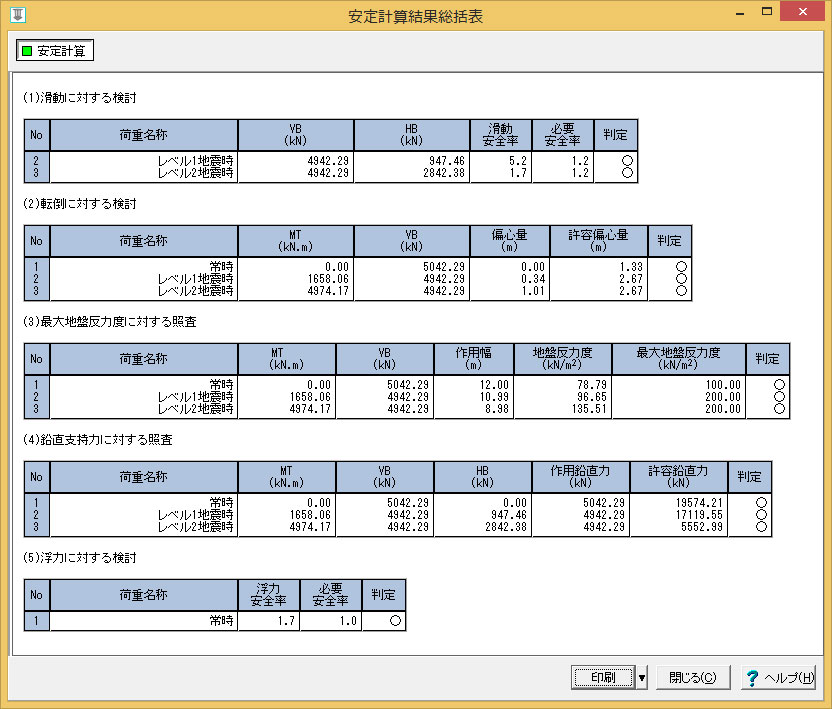

▲安定計算結果総括表

▲断面照査結果総括表

▲印刷プレビュー

適用範囲

製品の特長は?

本製品は、水道管の管厚算定及びレベル1、レベル2地震時の耐震設計を行うものです。内外圧の荷重による管厚の検討、管体応力または管体ひずみの照査および管路継手部における継手伸縮量及び屈曲角度の照査を容易に照査することができます。また、液状化の判定にも対応しています。

主な機能は?

    主な機能は以下の通りです。

    【管厚算定】

  1. 水道用ダクタイル管、水道用鋼管、水道用硬質ポリ塩化ビニル管、水道用ポリエチレン管の検討が可能。
  2. 鉛直土圧として、垂直土圧公式、マーストン溝型公式、テルツァギーのゆるみ土圧式から選択が可能。また、土被り厚が2m以下は、垂直土圧公式を使うかどうかの選択が可能。
  3. 自動車荷重として、道路橋示方書式とブーシネスク式から検討可能。
  4. 複数の土被り厚での検討が可能。

  5. 【耐震時設計】
  6. レベル1、レベル2地震時設計では、継手構造(ダクタイル管、塩化ビニル管、ポリエチレン管)、 一体構造(鋼管、塩化ビニル管、ポリエチレン管)の指定が可能。
  7. 鉛直土砂重量及び表層地盤の特性値TG、地盤の剛性係数算出において埋戻し土の土質定数を考慮した設計が可能。
  8. 表層地盤の特性値TG、速度応答スペクトルSvは、任意に指定することが可能。
  9. ダクタイル管は、震度IV以上の地震時の観測結果から得られた式を選択可能。
  10. 非線形応答計算法を用いた簡便式の選択が可能。
  11. 継手構造の場合には、管体の照査の有無の指定が可能。
  12. 液状化の判定において、平成14年版・平成24年版・平成29年版の道路橋示方書の基準が選択可能。
適用基準は?

    【適用基準】

  1. 『水道施設設計指針 2012』 (公益社団法人 日本水道協会)
  2. 『水道施設設計耐震工法指針・解説 2022年版 Ⅰ総論』 (公益社団法人 日本水道協会)
  3. 『道路橋示方書・同解説 V耐震設計編 平成24年3月』 (公益社団法人 日本道路協会)
  4. 『道路橋示方書・同解説 V耐震設計編 平成29年11月』 (公益社団法人 日本道路協会)

  5. 【参考文献】
  6. 『水道施設設計耐震工法指針・解説 2022年版 II参考資料編』 (公益社団法人 日本水道協会)
  7. 『水道施設設計耐震工法指針・解説 2022年版 III設計事例編』 (公益社団法人 日本水道協会)
  8. 『水道施設設計耐震工法指針・解説 2009年版 設計事例集』 (公益社団法人 日本水道協会)
  9. 『水道施設設計耐震工法指針・解説 1997年版 設計事例集』 (公益社団法人 日本水道協会)
  10. 『水道排水用ポリエチレン管・継手に関する調査報告書 平成10年 9月』 (公益社団法人 日本水道協会)
  11. 『下水道推進工法の指針と解説 -2010年版-』 (公益社団法人 日本下水道協会)
