 DesignBuilder Ver.4.1新機能
DesignBuilder V4.1がリリースされました。主な改訂内容は次の通りです。
  1. モデラー
    実際の構造レイヤに基づいた正確なサーフェス形状とゾーンフロア面積と体積。BIMインポート・メカニズムが改善、BIMサーフェスも含む各スペースをブロックとして読み込む。
  2. EnergyPlus
    複数のEnergyPlus シミュレーションをキューイングさせ、ローカルマシンまたは複数のネットワークサーバ上で並列で実行させる。
  3. ビジュアライズ機能
    断面ツールにより断面の可視化が可能。
  4. CFD機能
    サーバセンター解析等に使用可能なCFD循環ファン。
  5. 詳細HVAC機能
    地中熱利用ヒートポンプ、加熱用・DHW(家庭用温水用)の太陽熱温水システム、置換換気と床下空調 (UFAD) 気温分布を正確にモデル化することが可能。
  6. LZC(Low and zero carbon)と再生可能エネルギー
    PV (太陽電池)パネル、インバータ、バッテリー)。風力タービン。本項では、上記から、断面ツール、CFD循環ファン、地中熱利用ヒートポンプを紹介します。

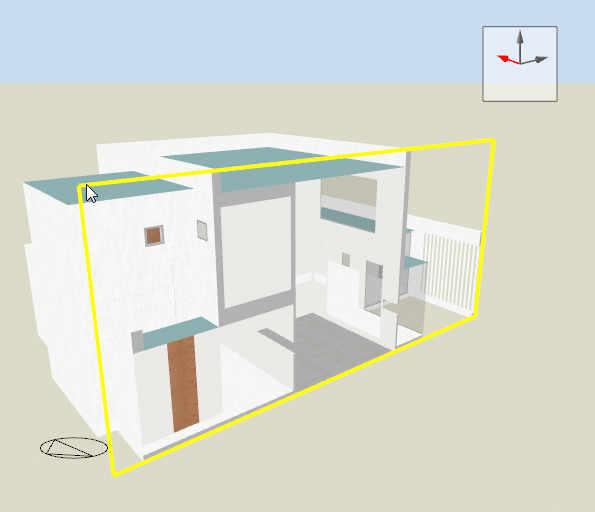

 断面ツール
ビジュアライズ機能(Visualise)で使用できるSection Cutツールは、3次元レンダリングされたモデル上で、マウスオーバーした場所で建物の断面を切ってモデルを確認することが可能です。

画像をクリックすると大きな画像が表示されます。
▲図1 断面ツール

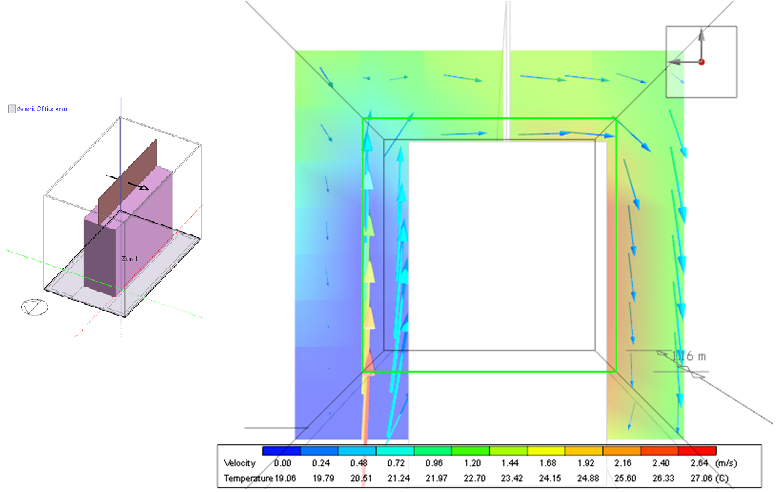

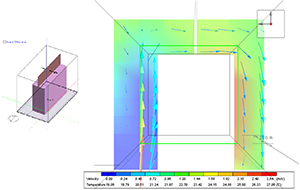

 CFD循環ファン
データセンターの検討等で使用されるファンの設定です。これまでは、Supply(給気)、Extract(排気)を別々のCFD境界がありましたが、片方の面から他方の面に気流が抜ける、任意の大きさの「面」を配置することが可能です。
下図では、データセンターのホットアイルとコールドアイルに見立てた空間で、CFD循環ファンを上部に設置し、効果的に冷気が循環している様子をシミュレーションで確認できます。

画像をクリックすると大きな画像が表示されます。
▲図2 CFD循環ファン
 地中熱利用ヒートポンプ
クローズドシステムの地中熱ヒートポンプ(GSHP)のシミュレーションが可能になりました。詳細HVACのテンプレートGSHP - Heated Floor and Chilled Beamsなどが適用でき、通常のシステムと比較することが可能です。下図の例では、GSHPの場合の方が、敷地内エネルギーで29%程度、1次エネルギーで14%程度少なくなりました。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
▲図3 GSHPのシステム ▲図4 CFD循環ファン
(Up&Coming '14 秋の号掲載)
