道路土工 |
|
||||||||||||||||||
|
|
Road earthworks | |||
| 実績に裏付けられた高い信頼性 ＵＣ−１設計計算／計算−ＣＡＤ統合シリーズ | ||||
|
||||||||||
| 鉄筋コンクリート式ＢＯＸカルバート、翼壁の設計計算、図面作成、設計調書出力を一連でサポートするプログラム。 各種基準類の自動セット、変更が可能で自動配筋機能もサポートしています。 基礎形式は、直接基礎、バネ基礎、杭基礎に対応、荷重は、内外水位・任意荷重及び活荷重、任意活荷重の考慮が可能です。 ３連ＢＯＸまでの本体・翼壁の一般図から配筋図、組み立て図、加工図、鉄筋表などを一括生成できます。 SXF、DWG、DXF等のファイル出力も対応。電子納品対応としては、Wordファイル出力、禁止文字チェック、しおり機能等をサポートしました。 「道路土工指針」、「標準設計」、「ボックスカルバート標準設計図集」に応じた3連ＢＯＸの計算に対応しています。 |
 |
|||||||||
|
||||||||||
| 本プログラムは、道路下に埋設される水路用および通路用に広く利用されるPCボックスカルバートの設計をサポートするプログラムです。 本プログラムが対象とするPCボックスカルバートは、頂版，底版はPC鋼棒を使用したポストテンション方式のプレストレストコンクリート部材（以下、PC部材）として、側壁は鉄筋コンクリート部材（以下、ＲＣ部材）としたものとなります。 |
 |
|||||||||
|
||||||||||

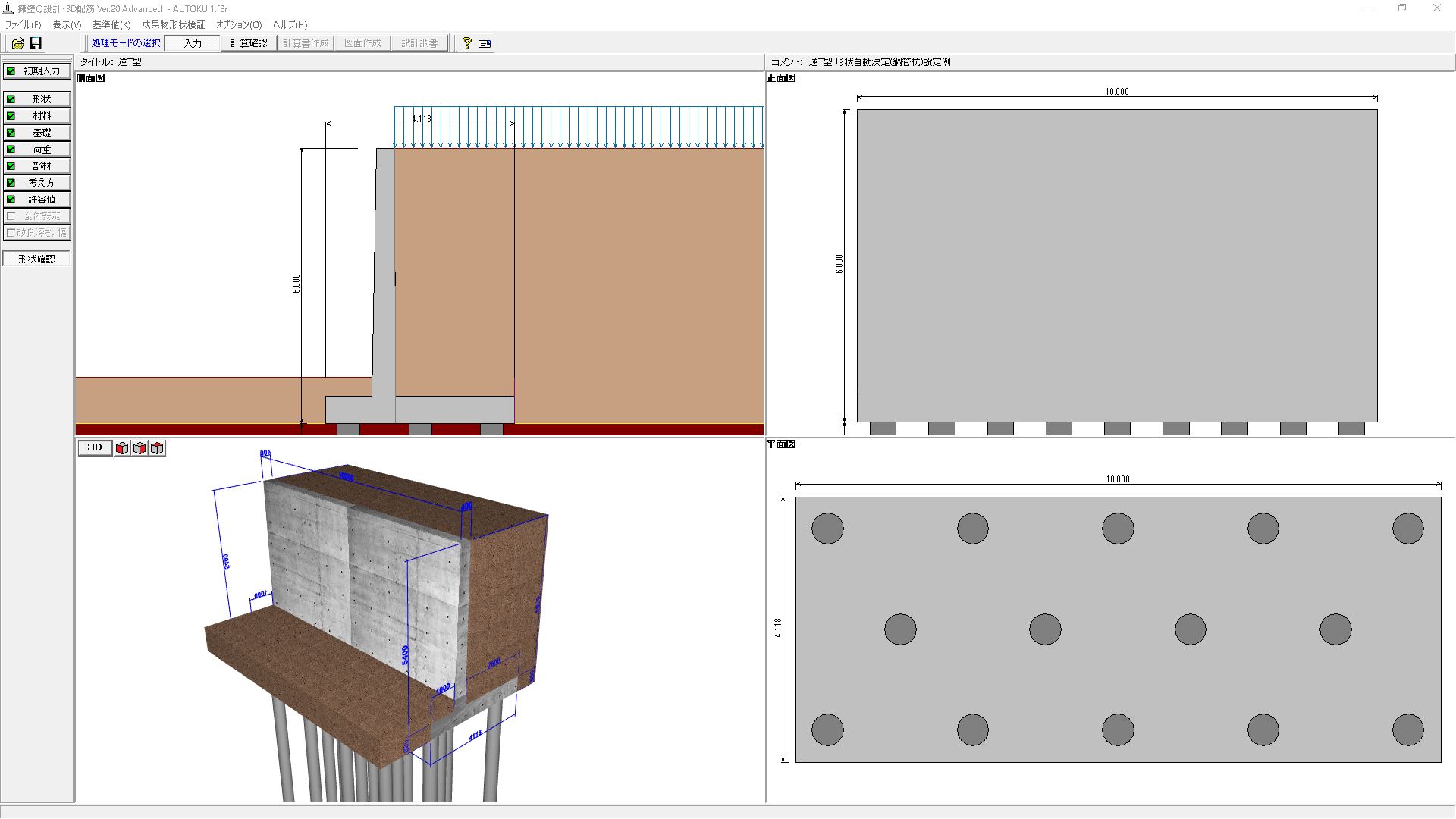

| 標準設計・土工指針・設計要領・道示IV（平成14年3月）の各基準に準拠し、片持梁式（逆T型、Ｌ型、逆L型）、重力式（半重力式）、もたれ式などの擁壁の自動設計、図面作成、設計調書出力を一連でサポートするプログラムです。擁壁の形状を入力し、その計算結果から設計者の判断により最終形状を決定する方式に加え、形状・杭配置・配筋の自動決定機能により、効率的な設計を行うことができます。一般図から配筋図、組み立て図、加工図、鉄筋表などの図面を一括生成し、簡易編集機能、ＤＸＦ、ＳＴＥＰに出力対応。電子納品対応として、Wordファイル出力、拡張子の変更、禁止文字対応、しおりの表示等をサポートしました。 混合擁壁の設計計算にも対応しており、Standardでは、U型擁壁の設計計算、図面作成にも対応しています。 |
 |
|||||||||
|
||||||||||
| 本製品は、道路土工・擁壁工指針を主たる準拠基準とし、「土留擁壁・石積の設計と解説」（現代理工学出版）等に示される控え壁式擁壁の設計手法を参考として､安定計算及び許容応力度法による部材設計（竪壁，つま先版，かかと版，控え壁，接合部）を行います。 「擁壁の設計」での単位幅当りの設計では不可能であった照査が可能となりました。 |
 |
|||||||||
|
||||||||||
| 各種設計基準類の選択により対象とする土構造物における設定された湛水条件での土中水の状態を自動設定する斜面安定解析プログラム。各種すべり面形状に対応し、常時・地震時・液状化時での解析が可能です。臨界面には最小安全率と最大抑止力とをサポートし、逆算法や間隙水圧の変更、格子範囲の変更等の二次処理機能に加え、圧密による地盤の強度増加やサンドコンパクションパイル工法、逆算法における鉛直層圧の計算、残留浸潤面の自動計算等の付加計算機能も豊富です。すべり面の3D表示機能に加え、様々な法面対策工画像を貼り付けることによる景観設計が可能です。対策工法としてはジオテキスタイル補強盛土工法、グラウンドアンカー工、切土補強土工、ロックボルト工、のり枠工、杭工をサポートし、各種対策工法での数量計算にも対応しています。 |  |
|||||||||
| 安定計算機能としては、仕様設計として安全率による照査と信頼性設計レベル１として部分係数法による耐力作用比による照査が可能です。 入力インターフェースとして、（スキャナによる画像取り込み）、画像ファイル（TIF，BMP，GIF，JPEG）、CADファイル（DXF形式，SXF形式）、浸透流解析データ（当社別売「３次元浸透流解析（VGFlow）」または別製品でも可）等の様々な媒体のインポートにより簡易に地層モデル形状を作成することができ、出力では、全すべり面諸元のリストビューワ出力・各諸元を優先キーとしたソート機能、安全率の範囲指定による複数すべり面の同時描画が可能です。 また、土構造物に対する性能設計化規定に備え、拡張機能として、「ニューマーク法オプション」及び「浸透流FEM解析オプション」とがあります。 「ニューマーク法オプション」では、従来の地震力を静的な慣性力とした破壊安全率による仕様設計に加え、地震波形を与えて地震後に残留する変位量に着目し、その大小による斜面の安定性性能評価が可能です。 「浸透流FEM解析オプション」では、鉛直二次元飽和/不飽和浸透流FEM解析及び解析結果のアニメーション出力が行え、その解析結果を斜面安定プログラムにインポートすることによる、浸透に起因するすべり破壊の照査が可能です。 「ニューマーク法オプション」及び「浸透流FEM解析オプション」は、Ver.7より製品本体に統合しております。 |
||||||||||
|
||||||||||
| 各種設計指針類に準じた圧縮変形計算〜Terzaghiの圧密理論に基づく自然圧密時間の計算、せん断変形（即時沈下・側方変位）の計算、各種対策工法をサポートした総合的圧密解析システムです。 対象地盤としては、粘性土層（Δｅ法、ｍｖ法、Ｃｃ法）、砂層（Δe法、De Beer法）、泥炭層（泥炭性軟弱地盤対策工マニュアルの手法、能登「泥炭地盤工学」の手法）、非圧縮層に対応しています。 標準圧密曲線として、自然含水比をパラメータとしが標準曲線（粘性土層）やB.K.Hough図表（砂層）をプログラム内蔵しています。 |
 |
|||||||||
| 圧密解析は「道路土工 軟弱地盤対策工指針」や「設計要領第一集」、「鉄道基準」、「港湾基準」等に、せん断変形は「柔構造樋門設計」に準じ、対策工法としては、圧密促進（ドレーン）工法（Barronの式、吉国の式）、予圧密（プレロード）工法、緩速載荷工法、地下水位低下工法による検討が行えます。 出力機能では、ＨＴＭＬ出力、ＤＸＦ出力が可能であり、電子納品対応として、Wordファイル出力、拡張子の変更、禁止文字対応、しおりの表示等をサポートしています。 |
||||||||||
|
||||||||||
| 本製品は、剛性パイプカルバート/たわみ性カルバートの設計計算プログラムです。 「剛性パイプカルバート」は「道路土工カルバート工指針 (H.11.3) (社)日本道路協会」および「設計要領第二集カルバート編（H.18.4） NEXCO」を参考としており、「たわみ性カルバート」は「道路土工カルバート工指針 (H.11.3) (社)日本道路協会」のみを参考。 なお、「たわみ性カルバート」の１種である「コルゲートメタルカルバート」については「コルゲートメタルカルバート・マニュアル (社)地盤工学会」の内容も一部参考にしています。 |
 |
|||||||||
|
||||||||||
| 本製品は、許容応力度法によりロックシェッドの部材設計を行うプログラムです。本製品で設計可能な構造形式は、（１）逆L式ラーメン構造（PC）、（２）箱形式ラーメン構造（RC）の２形式で、過去の施工実施としては、前者が約27％、後者が約12％を占めています。よって、２つの形式をサポートすることにより、ロックシェッド全体の約40％をカバーできるものと考えられます。本製品は、落石対策便覧(平成12年)日本道路協会、ロックシェッドの耐衝撃設計(平成11年)土木学会などを参考に開発を行いました。 |  |
|||||||||
|

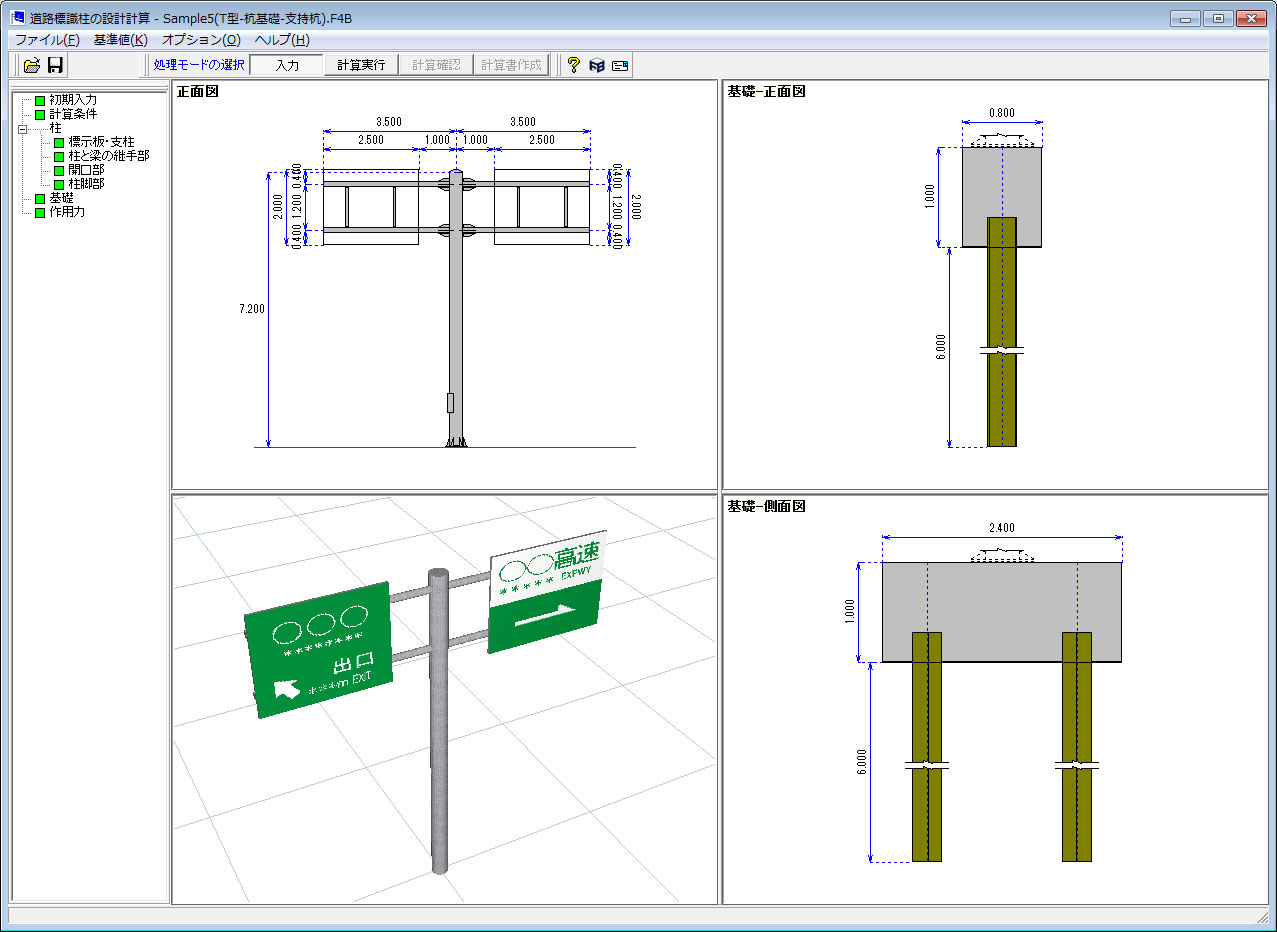

||||||||||
| 本製品は、ＪＨ設計要領第五集「遮音壁設置要領」に準拠し、遮音壁の設計計算を行なうプログラムです。本製品で設計可能な構造形式は、支柱形式として（１）直壁タイプおよび（２）張出しタイプ、基礎形式として（１）鋼管杭基礎、（２）直接基礎、（３）高欄天端取付け、（４）高欄側面取付け、（５）ボックスカルバート上部取付けのそれぞれに対応可能です。 遮音板の種類としてはコンクリート板、金属板、アクリル板を用意し、それぞれ任意サイズを登録追加可能としています。 メインウィンドウでは正面図・側面図・３Ｄ描画の表示に対応し、遮音壁形状をリアルに確認しながらの設計を可能としています。計算書出力では、設計条件、支柱の計算結果、基礎の計算結果等について説明図交じりの報告書を出力します。 |
 |
|||||||||
