UC-win/Road for Civil 3D 2014 / 2015


今回リリースしたUC-win/Road Ver.10.1では、Autodesk, Inc.のAutoCAD® Civil 3D® 2014 / 2015とのデータ交換に対応しました。従来と同様に、Civil 3D® 2014 / 2015との間でリアルタイムにデータ交換を行うことができます。以下のオブジェクトを対象とします。

変換項目 UC-win/Road 交換機能 Civil 3D®
地形 TINパッチデータ ←→ TINサーフェス
道路平面線形 IP法 ←→ IP法・要素法
道路縦断線形 IP法 ←→ IP法
道路横断面 断面表面 断面表面
■表1 変換対象オブジェクト一覧

 地形

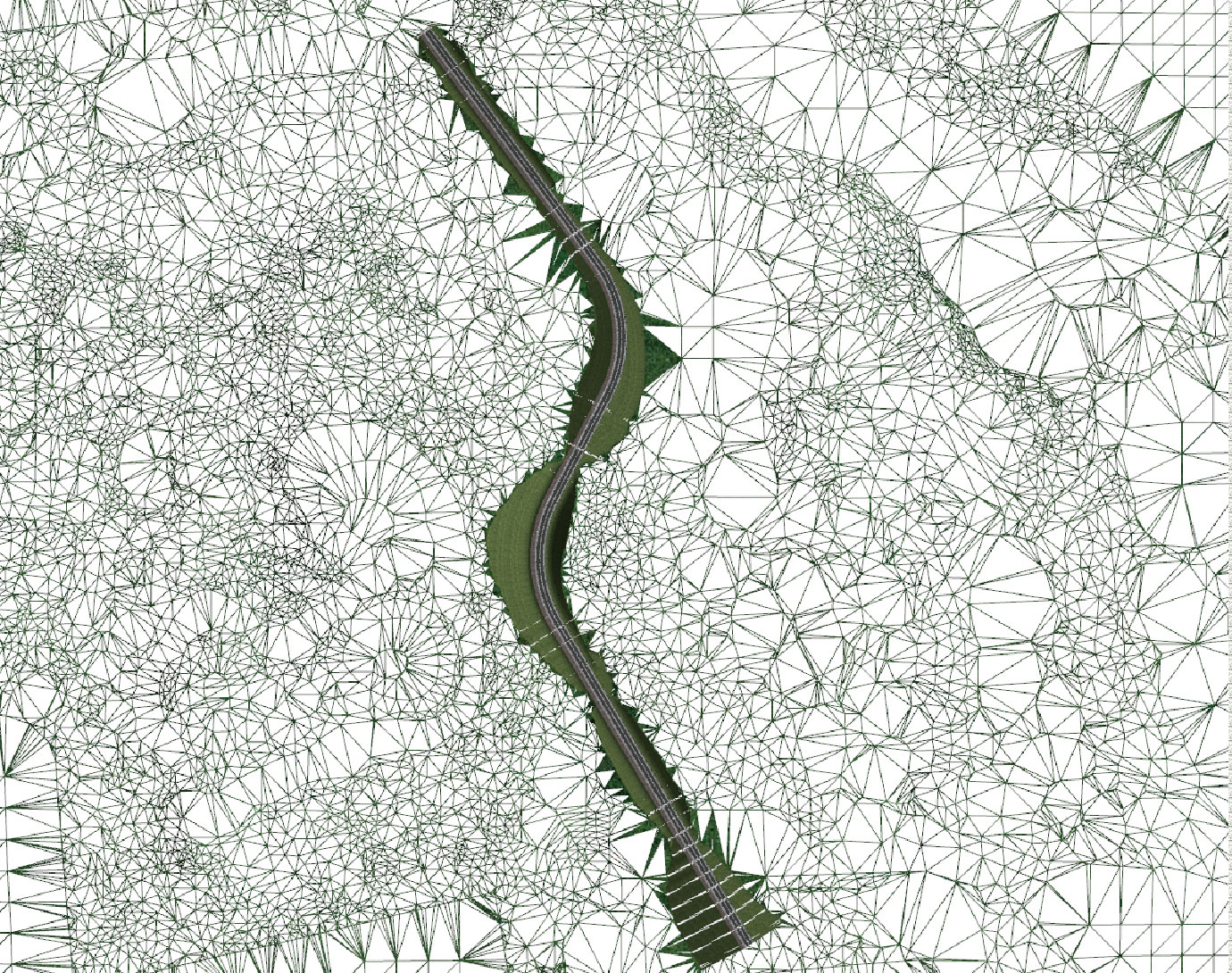

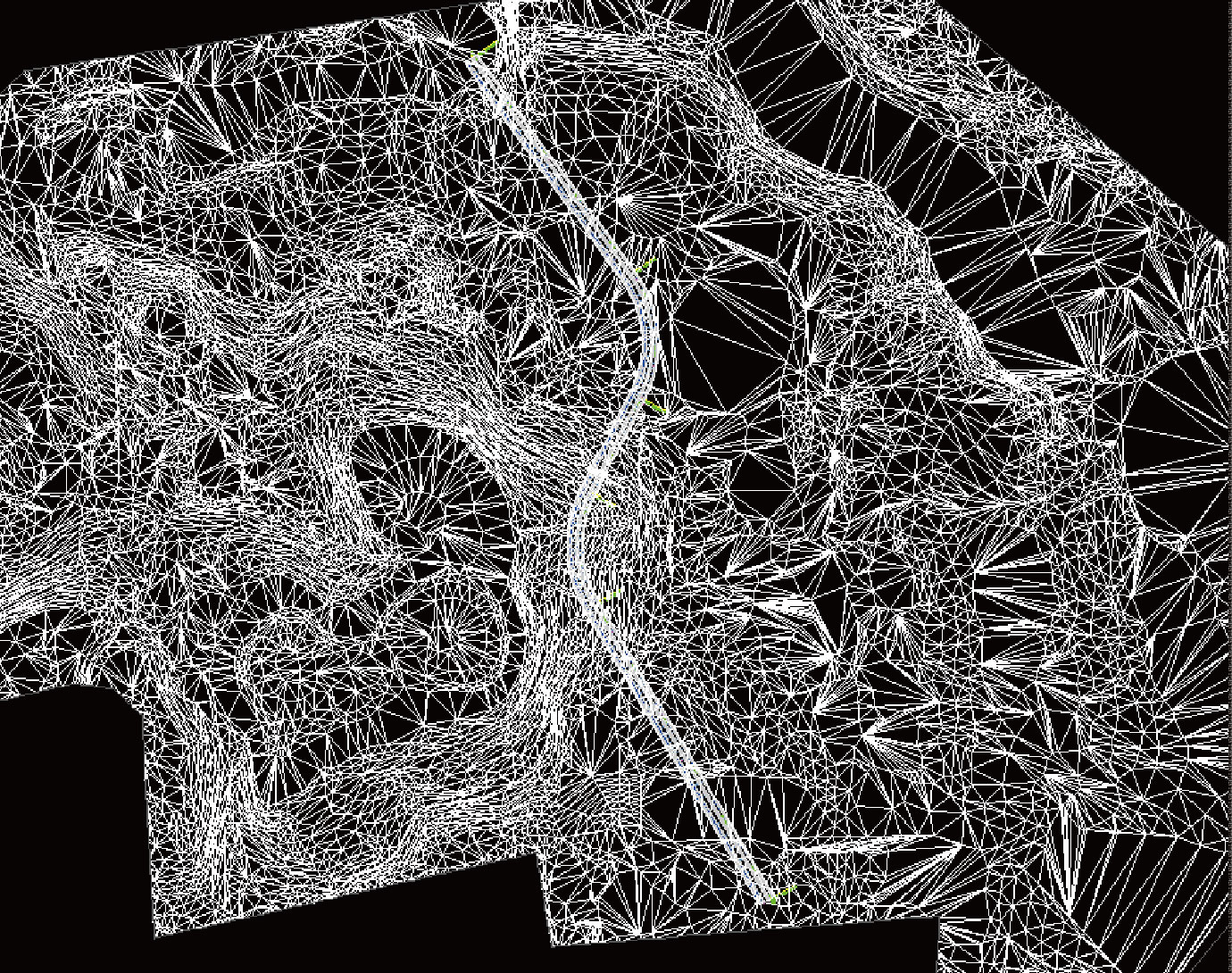

TIN(三角形ポリゴンデータ)を用い地形情報の相互変換ができます。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
■図1 地形変換のイメージ


 線形

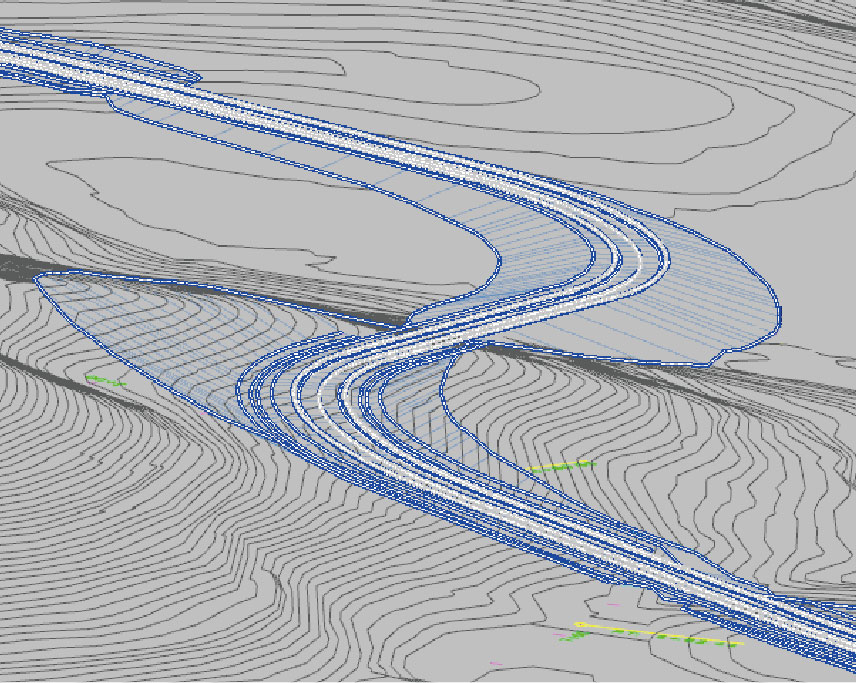

道路線形(地形データ含めて)の相互交換ができます。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
■図2 線形変換のイメージ


 横断面

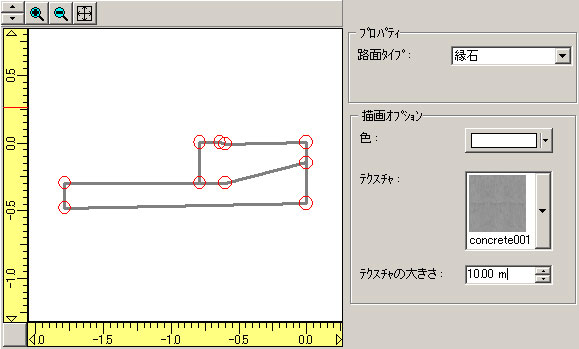

Civil 3D®で作成した「サブアセンブリ」を部品として認識させ部品毎の属性やテクスチャ設定が可能です。

画像をクリックすると大きな画像が表示されます。
■図3 サブアセンブリ属性マッピング設定画面

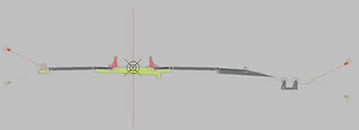

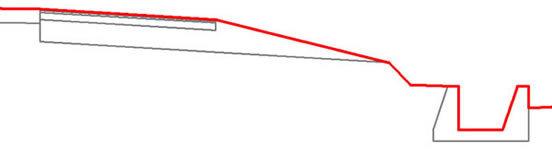

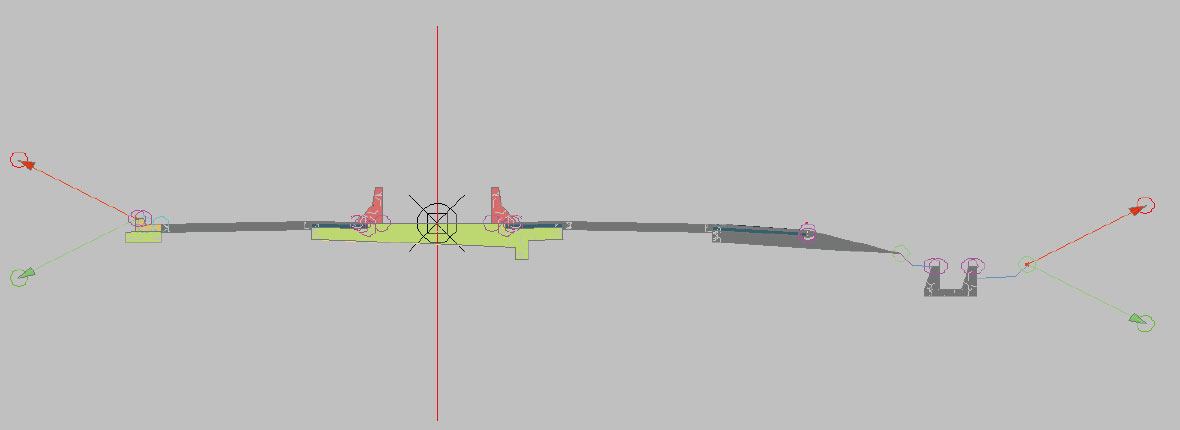

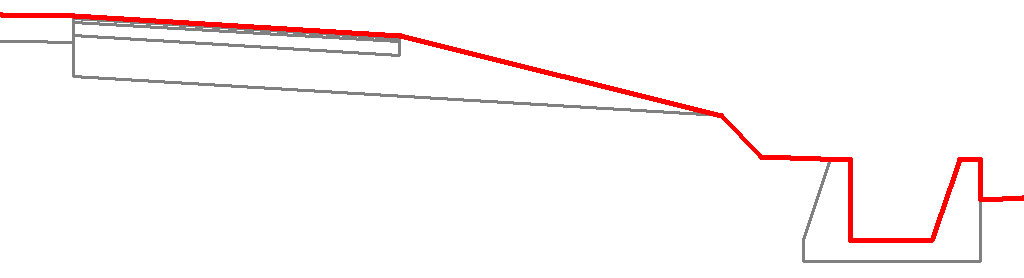

横断面として複数のサブアセンブリをインポートすることができます。横断面の最上面を自動的に判定します。

画像をクリックすると大きな画像が表示されます。
■図4 断面表面自動判定機能

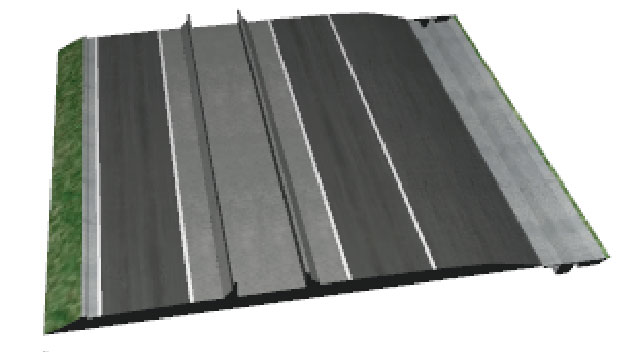

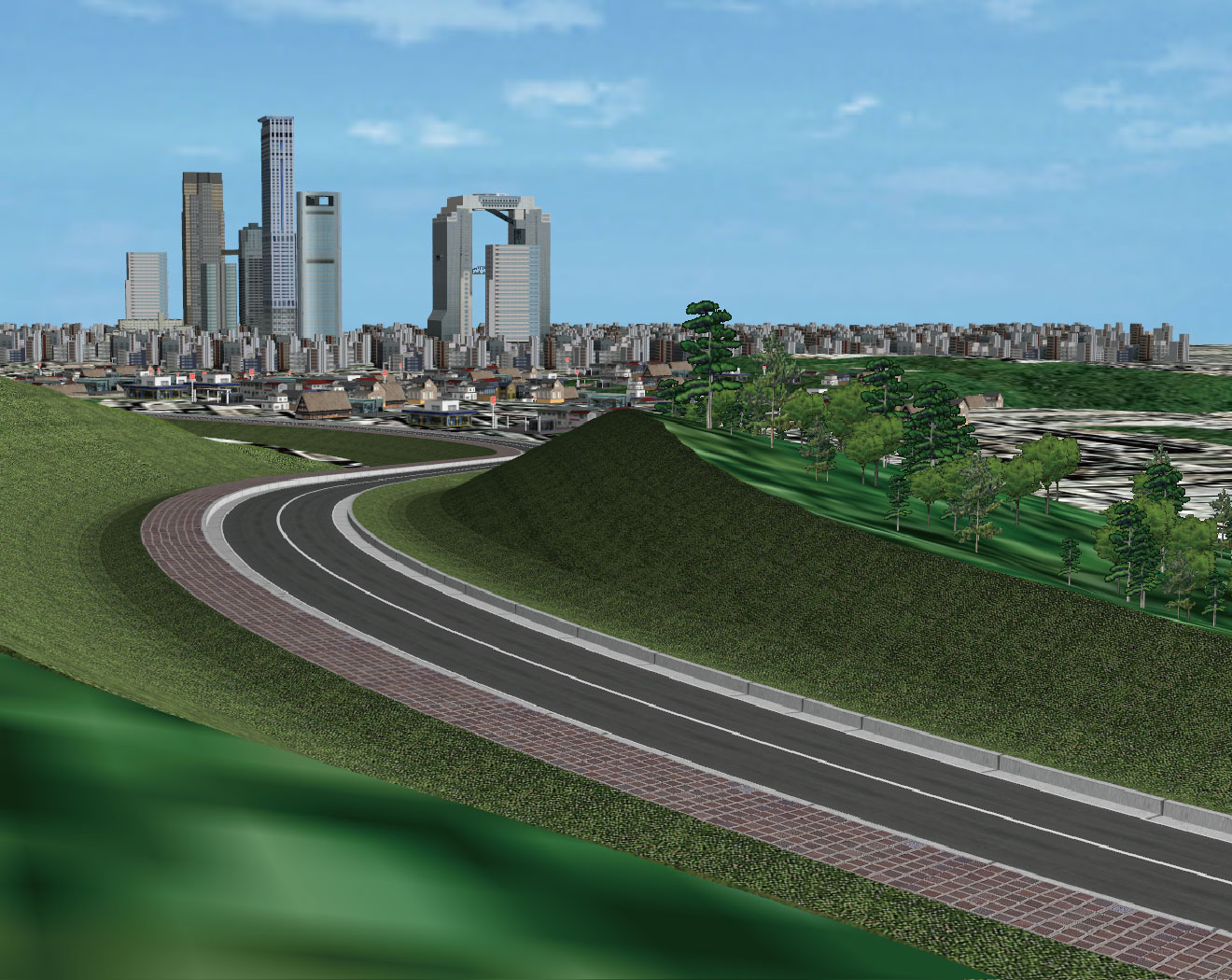

インポートした結果をUC-win/Roadの横断面として利用することができます。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
■図5 横断面利用のイメージ
