概算積算
〜土木工事数量算出要領(案)について〜

 概算積算機能の追加について

2014年10月に「UC-1 Engineer's Suite積算」をリリースし、設計→数量→積算への仕組みをご提供する事でユーザ様の生産性向上を図りましたが、現行の積算ソフトは積算を行う上で積上げる項目をユーザ様自身が考えて、単価データベースから項目をピックアップ(抽出)する必要があります。

積算を行うには専門的な知識・技術が必要で、簡単に積算を行う事ができないという実態があります。積算の次バージョンでは、この問題を解消するために『概算積算』という機能を追加します。概算積算とは橋梁下部工(橋台や橋脚)、道路構造物(擁壁、BOXカルバート)「杭基礎を含む」の簡単な条件を選択する事で自動的に橋梁下部工や道路構造物の概算工事費を見積りができる仕組みです。これにより積算の専門知識を持っていないユーザ様でも手軽に労務費等を含めた精度の高い概算工事費が見積もれる事になります。またUC-1 Engineer's Suite製品から土木工事数量算出要領(案)に沿った数量を算出し、連携する事で更にユーザ様の生産性向上を見込む事が可能になります。(図1)

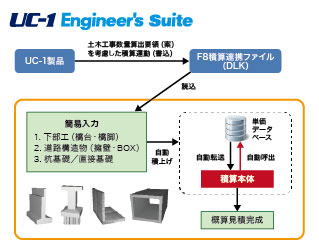

▲図1 UC-1製品の連携と概算積算の見積りフロー
  画像をクリックすると大きな画像が表示されます。

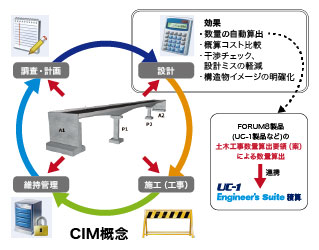

▲図2 CIM概念とUC-1製品の数量算出
 土木工事数量算出要領(案)

積算を行うために数量算出は重要であり、その数量は土木工事数量算出要領(案)「以下、要領(案)」に準拠して算出します。その要領(案)に対してCIM化を考慮し、見直す(改訂する)動きがあります。

要領(案)は、共通編,河川・砂防編,道路編,公園編で構成され、公共土木工事における様々な数量の算出ルールが記載されています。例えば、鉄筋コンクリート壁式橋脚の数量を計算する事を考えたとき、要領(案)で把握すべき点は次の通りです。

(1) 数量計算方法
数量の単位は、計量法によるものとする。長さ・面積・断面積等の計算は数学公式によるほか、スケールアップ、プラニメーター等、平均面積(断面)法により行うものとする。以下省略

(2) 構造物の数量から控除しないもの
コンクリート中の鉄筋,鋼矢板,土留材等

(3) 構造物の数量に加算しないもの
コンクリート,鉄筋等材料の損失量

(4) 数量計算の単位及び数位
コンクリート体積を計算する場合は、小数点以下2位を四捨五入、小数点以下1位止、単価は単位m3に注意する必要があります。

画像をクリックすると大きな画像が表示されます。

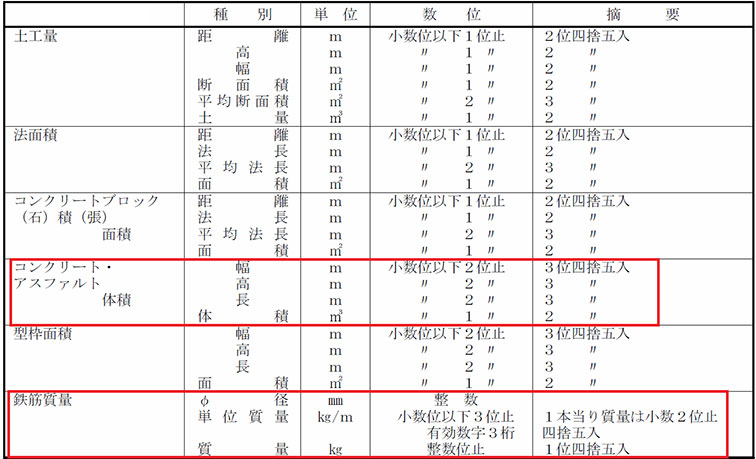

▲表1 数量計算の単位及び数位一覧表

コンクリート工(共通編 4章 4.1)を参照してしまいがちですが、適用範囲を読み解くと橋台・橋脚工(1)には適用しない記述があり、コンクリート工を適用してはいけない事が分かります。本来は道路編 7章 橋台・橋脚工を適用すべきで、橋台・橋脚の本体コンクリート打設を適用、鉄筋は4章 4.3 鉄筋工を適用、化粧型枠は必要量計上、水抜きパイプは逆T式橋台のみに必要計上となるため本ケースは計上不要になります。例外はあるかもしれませんが、一般的に橋脚はコンクリートと鉄筋工の数量を拾い上げて数量を算出する事になります。これをUC-1製品で実現し連携&積算ソフトで自動的に積上げる事で、概算工費を出す仕組みを積算の開発中ですので、ご期待ください。



前ページ

インデックス

次ページ
(Up&Coming '15 春の号掲載)
