 Maxsurf 総合情報 Vol.42

 オフセット表の作成

船舶設計で、船体形状を表わす3次元の点情報であるオフセットをMaxsurf Modelerで生成させる方法を以下に紹介します。

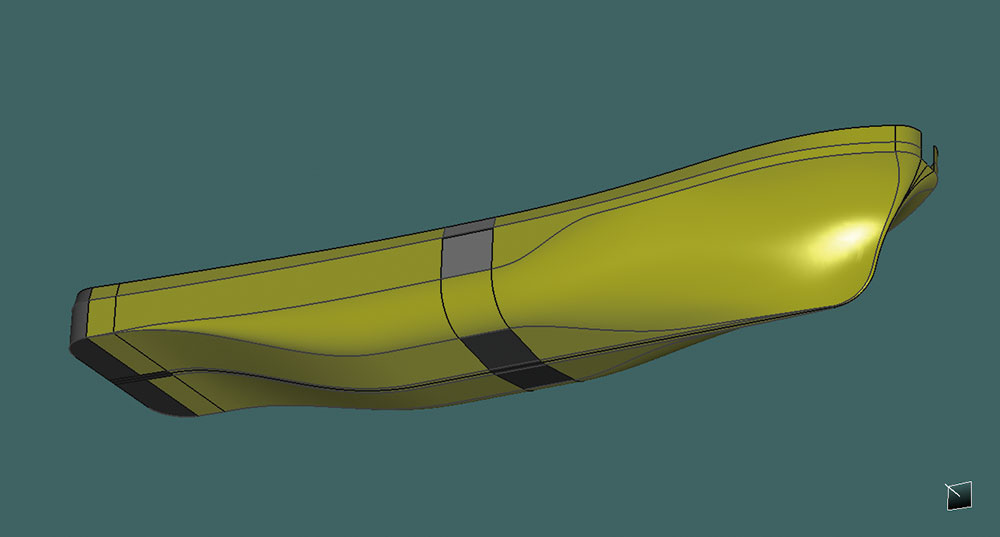

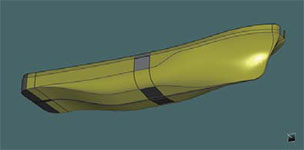

例として、図1のようなタグボートをモデリングしたとします。

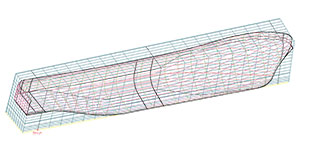

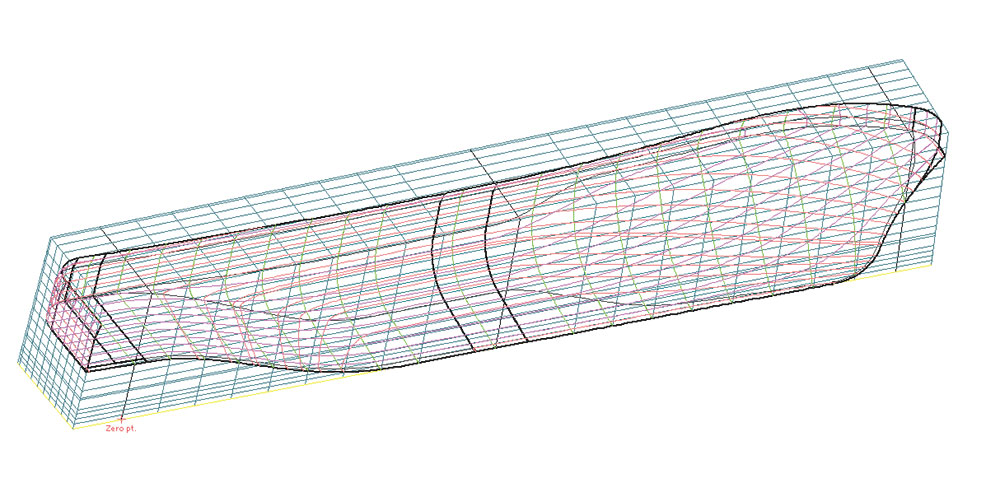

船舶のラインズ(線図)は、平面、側面、正面の3方向から見た時に、船体形状を断面形状として表わしたものですが、パースペクティブビューでそのラインを表示させると図2にようになります。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
■図1 タグボートモデルのレンダリング表示 ■図2 モデルのラインズ表示
     (セクション、バトック、ウォーターライン)

このようなラインズは、Maxsurfの機能であるDesign Grid内で設定したグリッドでの断面となります。
Design Gridの設定は、図3のようになります。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
■図3 Design Gridの設定

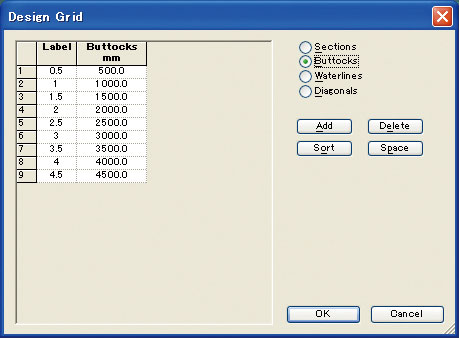

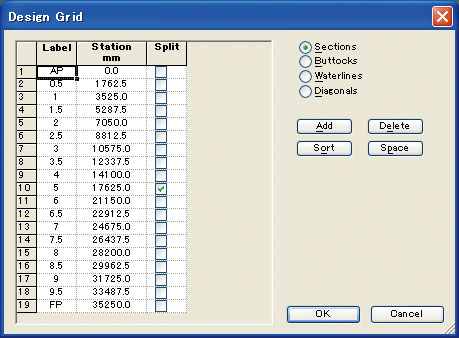

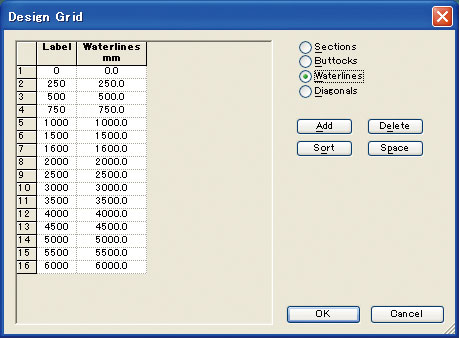

     1. オーディネートの設定 2. バトックの設定 3. ウォーターラインの設定

以上のグリッドの設定は、いつでも変更することができます。次に、オフセットの計算を行なってみましょう。Dataメニューの、Calculate Offsetsを選択します(図4)。もし、計算したオフセットを表わすマーカーを同時に生成したい場合、下のダイアログで、Create Makers from offsetsにチェックを入れます(図5)。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
■図4 オフセット計算のメニュー ■図5 オフセット値のマーカー表示設定

オフセットが計算され、同時に、図6のようにオフセットがマーカーとして表示されます。計算されたオフセットを見るには、WindowメニューのOffsetsを選択し、Offsetsウインドウを表示させます(図7)。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
■図6 オフセットがマーカーとしてモデル上に
     表示された状態
■図7 オフセットウインドウ

Offsetsウインドウは、デザイングリッドで設定されているセクション(この場合オーディネート)毎のページとなります。上表では、デザイングリッドのセクションで、5とラベリングされているセクションが表示されています。これは、5番オーディネートにあたります。

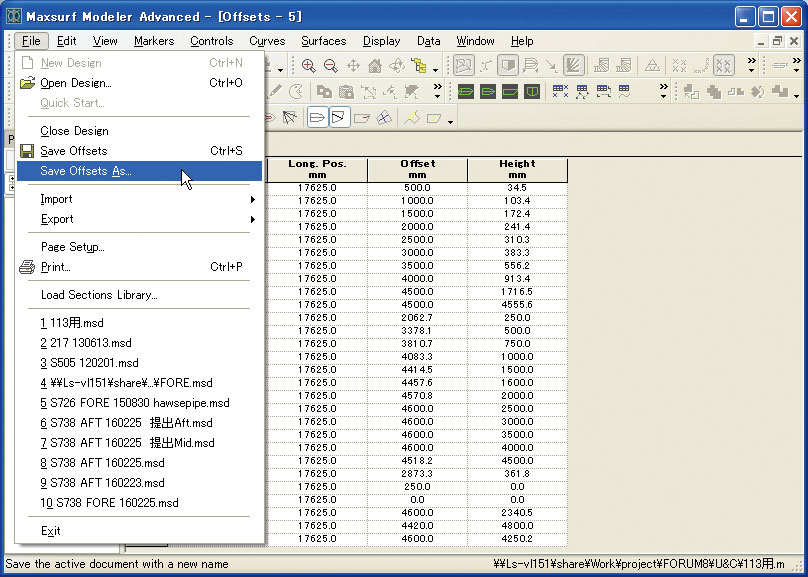

オフセットが計算された後、Offsetsウインドウが表示されている状態で、FileメニューのSave Offsets Asを選ぶことにより、オフセットをテキスト形式で保存できます(図8)。

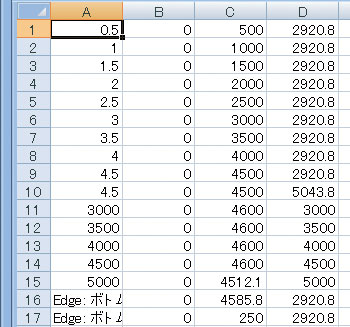

この操作により、計算されたオフセットがテキスト形式で保存されますので、例えばエクセルファイルにそのまま取り込むことができます(図9)。エクセルに取り込まれたオフセットは、Maxsurf内のOffsetsウインドウで表示されたのと同じ形式で、1行に1オフセット点として表示されているものです。造船図書で一般に見られるような形式に並べ替えるためには、エクセル上でマニュアルで行なうか、マクロプログラムを組むなどして、対処する必要があります。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
■図8 オフセットのテキスト保存メニュー ■図9 エクセル表に取り込まれ
     たオフセット

開発元:Bentley Systems(Formation Design SystemsはBentley Systemsに吸収合併)


前ページ

インデックス

次ページ
(Up&Coming '16 春の号掲載)
