太陽電池支持物の構造計算
太陽電池パネルを支持する架台の構造計算のためのEngineer's Studio®を用いた応力度照査を行うサービス

●新規価格 別途見積もり ●サービス開始 未定
サポート/サービス
 はじめに
本サービスは、主に太陽光発電を行う際に設置する太陽電池パネルを支持する架台の構造計算を行うため、Engineer's Studio®を用いた構造計算を行い各部材の応力度照査を行うサービスです。
太陽電池パネルの設置個数や支持架台の高さならびに設置角度等のデータを用いて入力し、Engineer's Studio®を使用した3次元骨組み解析を行うことにより、断面力を算定し各部材の応力度照査までを行うことができます。

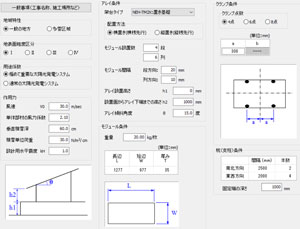

▲図1 入力諸元表
 太陽電池支持物構造計算機能
太陽電池パネルや支持架台の諸元ならびに配置形状を初期入力条件として、3次元骨組み構造を構築し、各荷重ケース毎に面内・面外方向断面力を算出後、個々の部材における応力度照査(曲げ圧縮応力度・せん断応力度・引張応力度)やたわみの照査を行う機能を有しています。
以下に、太陽電池支持物構造計算事例の一例を示します。

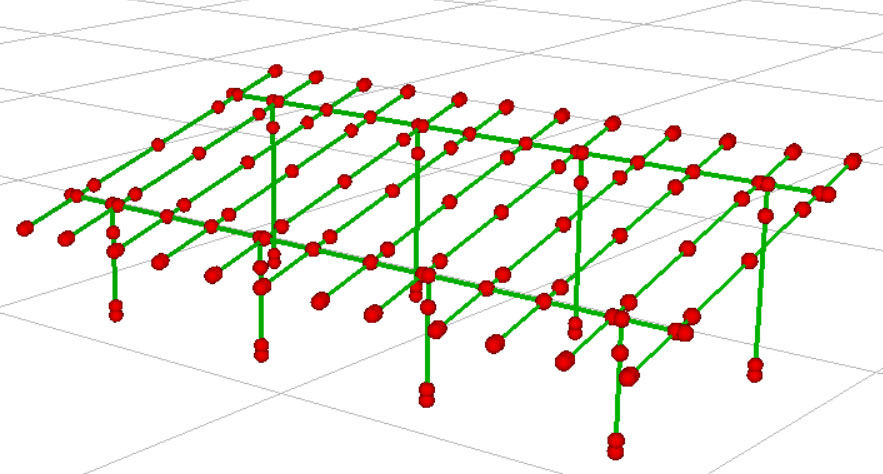

▲図2 骨組み構築事例

荷重条件  長期 短期
常時(G) 積雪時 (G+S) 暴風時(G+W) 地震時(G+K)
順風時 逆風時 横風時 (z) (-z) (+x)
架台自重
GK 垂直 上桟(kN/m) 0.034 0.034 0.034 0.034 0.034 0.034 0.034 0.034
下桟(kN/m) 0.029 0.029 0.029 0.029 0.029 0.029 0.029 0.029
杭材(kN/m) 0.106 0.106 0.106 0.106 0.106 0.106 0.106 0.106
GK 水平 上桟(kN/m) 0.034 0.034 0.034
下桟(kN/m) 0.029 0.029 0.029
杭材(kN/m) 0.106 0.106 0.106
モジュール重量
GM 垂直(kN) 0.049 0.049 0.049 0.049 0.049 0.049 0.049 0.049
水平(kN) 0.049 0.049 0.049
積雪荷重
S 垂直(kN) 0.543
水平(kN)
風圧荷重
WMpa 傾斜垂直(kN) 0.461
WMna 傾斜垂直(kN) 0.588
WKl 水平 上桟(kN/m) 0.198
WKp 水平 下桟(kN/m) 0.198
WKs 水平 杭材(kN/m) 0.601 0.601 0.427
▲表1 一般管理費率の増加

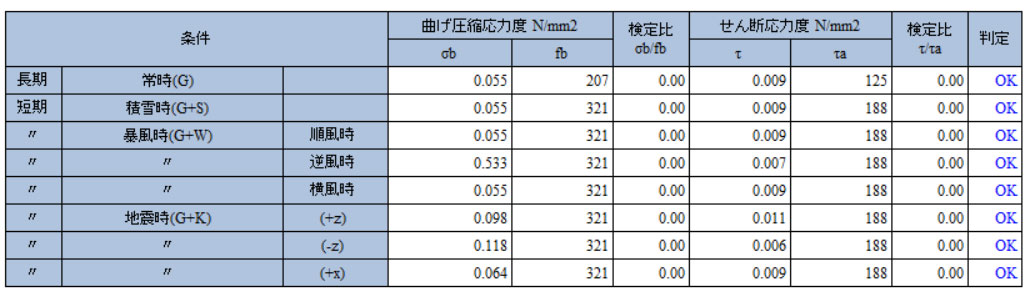

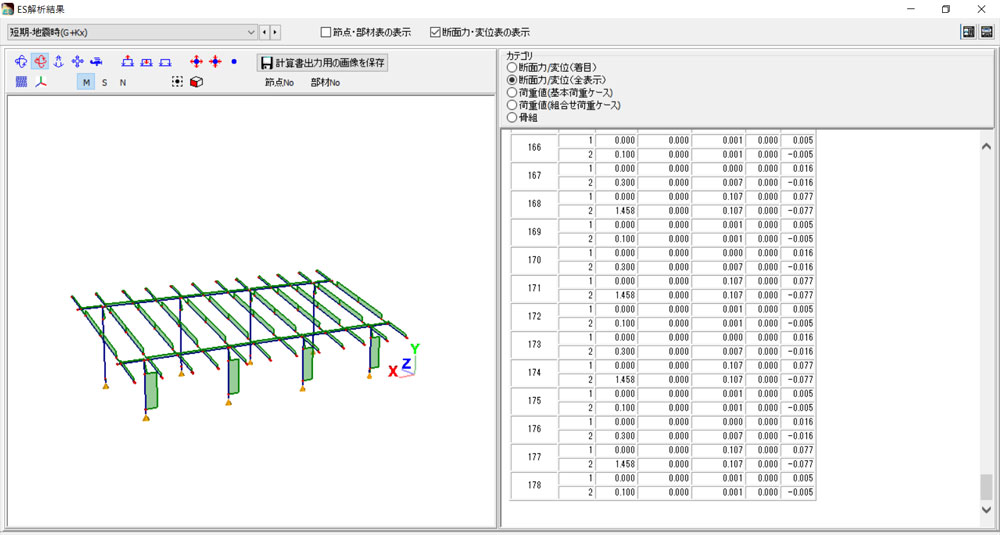

▲図3 断面力算定事例  ▲図4 応力度照査事例
 おわりに
本サービスは太陽電池支持物の構造計算において、現実に即した3次元骨組み解析行った断面力を算定することにより、面内・面外方向にどのような断面力が発生することが明確となるため、最適な鋼材配置等を可能とするサービスです。本サービスの活用により、平坦でない地形状態における支持架台配置等も各部材高さ毎の表現が可能となります。
(Up&Coming '16 春の号掲載)
