今号から数号にわたり、下水道における1Dと2Dの統合解析について、作成方法をご紹介いたします。


 1Dモデルの作成

1.ノードとリンクの作成
下水道のモデルは、人孔をノード、管路をリンクとしてそれらをつなぎ合わせてモデル化します。その数が多い場合、表計算ソフトを用いて人孔と管路の情報をまとめ、Microsoft EXCEL97-2003ブック形式(.xls)で保存し、インポートすることでノードとリンクを作成する方法がお勧めです。

2.ノードデータの作成
ノードデータは、以下のデータから構成されます。

■必須データ
  • 人孔名(管理番号等)
  • 緯度/経度
    (X座標/Y座標)
■任意データ
  • 天端標高
  • インバート標高
    など
画像をクリックすると大きな画像が表示されます。

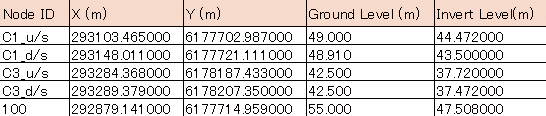

■図1 ノードデータ
上記のデータを半角英数字で表にします(図1)。

3.リンクデータの作成
リンクデータは、以下のデータから構成されます。

■必須データ
  • 管路名
    (管理番号等)
  • 上流/下流の人孔名(管理番号等)
■任意データ
  • 長さ
  • 形状
    (円形、矩形など) など
画像をクリックすると大きな画像が表示されます。

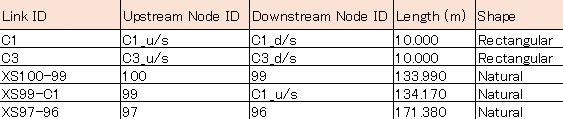

■図2 リンクデータ
上記のデータを半角英数字で表にします(図2)。

4.インポート方法
作成したデータのインポートは、[ファイル]-[インポート/エクスポートデータ]-[外部データベースのインポート/エクスポート]で行います。今回は、ノードデータの読み込み方法を例にとって紹介します。

Step0.接続設定を新規作成
[新規作成]ボタンを押します。

Step1.ファイルを選択
作成したファイルを選択し、[次へ(N)]を押します。

Step2.テーブルの選択
データのSheet名を選択し、[次へ(N)] を押します。

Step3.目的の選択
「データのインポートのみ行う」を選択し、[次へ(N)] を押します。

Step4.オプションの選択
[次へ(N)] を押します

画像をクリックすると大きな画像が表示されます。

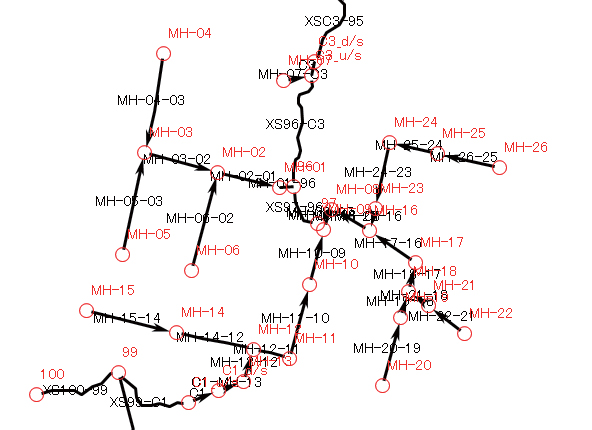

■図3  インポート後のイメージ図

Step5.オブジェクト型、必須データの選択
オブジェクト型を「ノード」とし、必須データは対応するSheet上の項目名を選択します。
例)ノード名:Node ID、X Pos:X (m) そして、[次へ(N)]を押します。

Step6.任意データの選択
任意データについては、Sheet上の項目に対し、xpswmmの変数名を選択し、[完了]を押します。
例)Ground Level (m):地表面標高(溢水天端)

Step7.インポートを実行
元の画面に戻るので、作成したデータベース接続を選択し、[取り込み]ボタンを押します。同様の操作をリンクデータに対しても行います。
