新製品紹介

●斜面の安定計算 浸透流FEMオプション 各種設計基準類に対応した斜面安定解析・
対策工設計プログラム

 「斜面の安定計算」は各種設計基準類にて規定される各種土構造物・地すべり解析・防災対策・河川構造物の設計等に対応した斜面安定解析システムです。最新版においては、浸透流FEM解析をオプション機能として追加しました。以下に最新版における改定機能についてご紹介いたします。

●浸透流FEM解析オプション概要
 浸透流は土構造物の安定において、様々な問題となっています。止水を目的とした土構造物では、堤内、基礎および周辺地山を通じて絶えず浸透が生じます。そして浸透水の作用によって間隙水圧や揚圧力が発生して、浸透破壊及びせん断抵抗力の低下等、安定性をそこなわれ、堤体決壊の素因となることもあります。そのため、設計に際しては浸透流に対する安全性を検討する必要があります。

 近年、台風や集中豪雨による土砂災害が増大しています。国土交通省では、流域が一体になった対策を実施する方針を打出し、2007年度予算でも流域一体の水害・土砂災害対策に前年比10%増の746億円を計上、被害の緊急軽減対策として14%増の1948億円を計上しています。

 今後も、降雨浸透に起因して発生する浸透流に対する所要の性能確保、止水構造物の設計計算など多岐に渡り、浸透流を考慮した斜面安定解析の需要が一層、高まっていくものと予想されます。

 本改訂では、浸透流FEM解析機能を追加し、適宜、浸透流の影響を反映させた斜面安定解析を行うことが可能です。

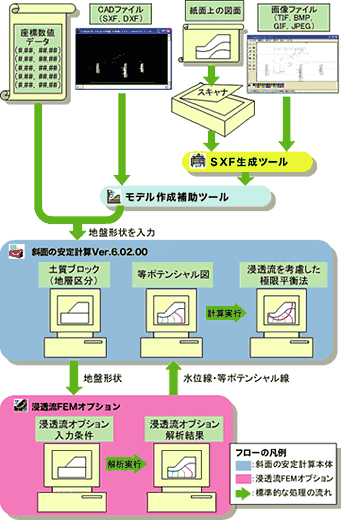

フロー図




●浸透流FEMオプション機能
 以下に浸透流FEM解析オプション機能の概要についてご紹介いたします。

■二次元鉛直飽和/不飽和浸透流現象を定常及び非定常で解析できます。

■斜面安定用に入力した地層形状(土質ブロック)に対して、補助線追加により、精緻に解析したい部分を細かくメッシュ分割できます。

■国内の代表的地盤の不飽和浸透特性をプログラム内蔵

 国内の代表的地盤(10種)に対する浸透流解析用の材料パラメータ(飽和透水係数、比貯留係数、保水試験値、不飽和透水試験値)をプログラム内蔵しているため、各種試験値が無い場合においても浸透流解析のモデリングが可能です。
また、「河川堤防の構造検討の手引き,平成14年7月,財団法人 国土技術研究センター」にて規定される不飽和透水特性(水分特性曲線及び相対透水係数関係)もプログラム内蔵しており、基準に準じた材料設定操作も容易です。

■vanGenuchtenモデル及び直接入力とが可能
 不飽和浸透特性として、vanGenuchtenモデルまたは水分特性曲線・不飽和透水係数の直接入力とが設定できます。

▲メッシュ分割図


▲曲線データ
■豊富な境界条件に対応
境 界 条 件 解 析 種 別
水頭既知境界 定常解析
浸出面 定常解析
水位変動境界 非定常解析
浸出禁止境界 非定常解析
降雨境界 定常解析,非定常解析
流量境界 定常解析,非定常解析

■浸透流FEM解析による浸透流を考慮した斜面安定解析を行えます。

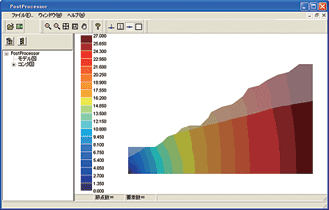

▲浸透流ポスト図
→
▲斜面安定図


■斜面の安定計算 浸透流FEMオプション リリース予定日:2007年4月末


(Up&Coming '07 新緑の号掲載)
