●パイプラインの計算 パイプラインの耐震計算プログラム

●はじめに
  • パイプラインの計算」は、(社)農業土木学会『土地改良施設耐震設計の手引き』『土地改良事業計画設計基準及び運用・解説設計「パイプライン」』に準拠した、パイプラインの耐震計算を行うプログラムです。以下に、その概要をご紹介いたします。

    ▲メイン画面

●計算内容
  • 本製品では、極めて重要度の高い施設A種、重要度の高い施設B種について、レベル1,レベル2地震動を対象とした応答変位法による耐震計算を行うことが可能です。継手構造の場合は、管体応力,継手伸縮量,継手屈曲角の照査を行い、一体構造の場合には管体ひずみの照査を行います。
    また、管種として、ダクタイル鋳鉄管,強化プラスチック複合管,塩化ビニル管,ポリエチレン管,鋼管に対応しています。

    構造種別 パイプライン
    重要度 B種 A種
    目標とする構造物の
    耐震性能
    健全性を損なわない 健全性を損なわない 致命的な損傷を防止する
    耐震設計で
    考慮する地震動
    レベル1 レベル1 レベル2
    (タイプII (内陸直下型))
    耐震設計法に用いる
    設計水平震度及び
    水平変位振幅の
    算定式
    地盤変位振幅

    地盤変位振幅

    地盤変位振幅

    耐震設計法 応答変位法 応答変位法 応答変位法
    照査項目 ・管体応力、ひずみの照査
    ・継手伸縮量
    ・継手屈曲角度
    ・管体応力、ひずみの照査
    ・継手伸縮量
    ・継手屈曲角度
    ・管体応力、ひずみの照査
    ・継手伸縮量
    ・継手屈曲角度
    ▲重要度区分と耐震性能の適用区分


    レベル1,レベル2の地震動による耐震性の照査においては、地震動による影響の他に内圧や自動車荷重等の常時荷重を考慮します。
    レベル2地震動に対する軸応力の算出は、「水道施設耐震工法指針・解説 1997年版(日本水道協会)」に記載されている、管と地盤のすべりによる非線形応答を考慮した簡便法により算出することが可能です。また、ダクタイル鋳鉄管の場合には、レベル2地震時の軸応力算出法として、震度IV程度以上の地震時の観測結果から得られた式も選択可能です。

    ▲考え方画面
    継手構造 一体構造
    適用管種 ダクタイル鋳鉄管
    強化プラスチック複合管
    塩化ビニル管(ゴム輪接合)
    ポリエチレン管
    鋼管
    塩化ビニル管(ゴム輪接合)
    ポリエチレン管
    照査内容 管体応力照査 継手伸縮量・屈曲角照査 管体ひずみ照査
    設計荷重 設計内圧
    自動車過重
    地震力(L1、L2)
    設計内圧
    自動車過重
    温度変化
    不同沈下
    地震力(L1、L2)
    設計内圧
    自動車過重
    温度変化
    不同沈下
    地震力(L1、L2)
    備考 ポリエチレンは継手の照査のみ 塩ビ管はL1のみ
    ▲適用管種と照査内容

    鋼管の場合には、軸ひずみの算出法として、「耐震設計の手引き(H16.3)」または「設計『パイプライン』(H21.3)」から選択する事ができます。


●その他の特徴
  • 地層データにおいては、埋め戻し土の入力を可能とし、不同沈下量計算時の土の重量,地盤の剛性係数Kg1,Kg2及び地盤の特性値TGの算出時に考慮する事が可能です。

  • 地盤の特性値(固有周期),速度応答スペクトルは、プログラム内部で自動算出する以外に、直接指定も可能です。

  • 管体データは、基準値として自由に追加、削除が可能です。基準値データは、設計データとは個別に保存が可能なので、他のユーザ様と基準値を共有する事も可能です。

  • 結果一覧計算書においては、設計条件と計算結果を表形式にて一目で確認することが可能です。

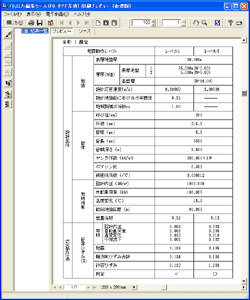

    ▲基本条件画面 ▲結果一覧計算書
