   Tổng quan chương trình
ライン

Nó cho phép bạn tạo một số tình huống lái xe và tái tạo lại nó dưới sự kiểm soát hoàn toàn.
Gần đây Thiết Bị Mô Phỏng Lái Xe được sử dụng rộng rãi cho hệ thống phát triển xe cộ hay nghiên cứu tương tác giữa người lái xe, xe cộ, đường bộ và giao thông trong nghiên cứu hệ thống giao thông ITS


Dễ dàng tạo một không gian 3DVR thoải mãi!
Buồng lái 3D, hướng dẫn lái xe, đa màn hình được cài đặt
Click the image for a larger picture.

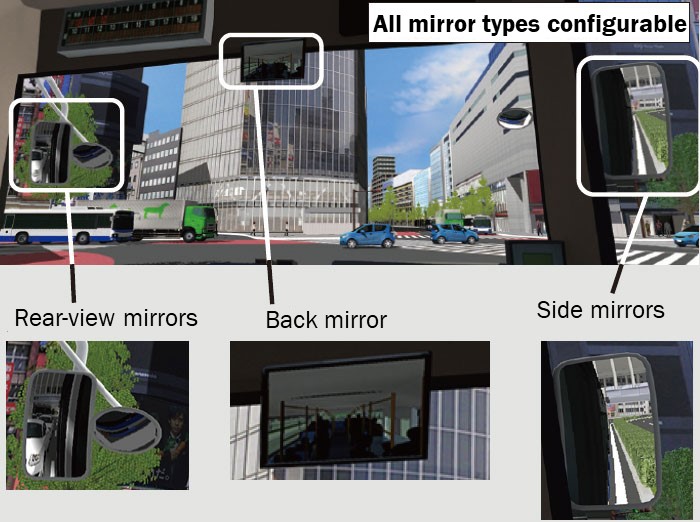

Tùy chọn hình ảnh cho phép bạn thiết lập tình huống lái xe mà bạn muốn.
Chức năng kịch bản, chức năng phân tích log được cung cấp bằng cách tùy biến.
Click the image for a larger picture.



  Tính năng của UC-win/Road Drive Simulator
  • Môi trường lái xe trong môi trường 3D có thể thoải mái tạo thông quan UC-win/Road
  • Đã bao gồm các plug-in tiêu chuẩn
  • Dữ liệu VR tiêu chuẩn là miễn phí và kịch bản tùy biến
  • Các môi trường khác nhau có thể được tái tạo thông qua công cụ tùy chọn trực quan.
  • Khối lượng giá cả hợp lý sản xuất OEM
  • Hỗ trợ mô phỏng cao bởi tùy biến

UC-win/Road Drive Simulator(3ch + Navi) Thiết bị mô phỏng mẫu

  Thông Tin Liên Quan Đến UC-win/Road Driving Simulator
Hướng Dẫn Sử Dụng
Giới Thiệu Ví Dụ

Dữ liệu VR Thiết Bị Mô Phỏng Lái Xe UC-win/Road cho tiêu chuẩn DS đã được xuất bản trên  VR-Cloud®. (đăng vào ngày 19.04.12)
      Bàn phím có thể được sử dụng cho lái xe. (Bằng sáng chế đang chờ giải quyết)

UC-win/Road Video hướng dẫn thiết bị mô phỏng lái xe (đăng vào ngày 30.06.09)

Video Hướng Dẫn Thiết Bị Mô Phỏng Lái Xe.

Thông Tin Sản Phẩm Mới

 Sản Phẩm Liên Quan / Hệ Thống
UC-win/Road


Chương trình nhúng UC-win/Road (UC-win/Road Driving Sim Standard)


Driving Simulator Plug-in
ECO Drive Plug-in

Scenario Plug-in
Cluster Option Plug-in

Micro Simulation Player Plug-in
S-PARAMICS Plug-in

Communication Plug-in
Motion Platform Plug-in

Hệ Thống Liên Quan Thiết Bị Mô Phỏng Lái Xe


UC-win/Road Experience Simulator
UC-win/Road Highway Driving Simulator

UC-win/Road Safety Driving Simulator
UC-win/Road Super-jumbo DS System

UC-win/Road Driving Simulator for Seniors NEW!
UC-win/Road SensoDrive Simulator

UC-win/Road Ship Handling Simulator
UC-win/Road Bicycle Simulator

Man-machine interface
UC-win/Road Train Simulator

UC-win/Road Wheel Simulator
3D Scenario Driving Simulator

UC-win/Road Demo Simulator


Page Top Page Top
     Chức Năng Chương Trình và Tính Năng
ライン
Hệ thống đóng gói

Sự phát triển tương lai của thiết bị mô phỏng lái xe
Tính năng của thiết bị mô phỏng lái xe

Tùy chỉnh thiết bị mô phỏng lái xe
Hiệu suất hiển thị

Thông số kỹ thuật phần cứng thiết bị mô phỏng lái xe UC-win/Road

    Hệ Thống Đóng Gói
  Hệ thống tiêu chuẩn bao gồm UC-win/Road và Thiết Bị Mô Phỏng Lái Xe. Màn hình điều hướng và một nền tảng di động có thể được thêm vào như là một tùy chọn.


  Cấu hình hệ thống thiết bị mô phỏng lái xe   Danh sách giá hệ thống




  Thiết bị mô phỏng đơn giản UC-win/Road   Danh sách giá hệ thống

Tùy chọn ECO drive plug-in có sẵn.Điều này cho phép bạn tính toán mức tiêu thụ nhiên liệu và lượng khí thải carbon của từng xe trong khi lái xe thông qua một mô hình 3DVR và hỗ trợ chức năng chỉnh sửa một đồ thị.
Cấu hình cơ bản: 3 màn hình LCD 17''/ 1 máy tính (3 màn hình được hỗ trợ) tay lái điều khiển cho trò chơi / Ghế cho trò chơi.


3ch type DS (Phòng Thí Nghiệm Nghiên Cứu Giao Thông: TRL)
UC-win/Road 体験シミュレータ Experience Simulator (hỗ trợ 6 trục chuyển động)

Tính Năng Phát Triển Của Thiết Bị Mô Phỏng Lái Xe
 1. Nơi sử dụng Thiết Bị Mô Phỏng Lái Xe

Nghiên Cứu và Phát Triển --> các trường đại học, các tổ chức R&D, các nhóm, các hiệp hội
Thiết kế đường--> các công ty đường, tư vấn xây dựng, các công ty xây dựng
Triển lãm & Xuất bản ->Gian hàng triển lãm cho xuất bản, Hệ thống cho các sự kiện, Phương tiện đường bộ.
An toàn giao thông --> cảnh sát, trường học lái xe, nhóm hoặc hiệp hội khác nhau, các công ty bảo hiểm phi nhân thọ

 2. Dữ liệu VR, Dịch vụ tạo kịch bản

Cung cấp một dữ liệu VR và một kịch bản,mà có thể áp dụng để mô phỏng như mô phỏng thực tế, mô phỏng ảo, vui chơi giải trí, trò chơi.

 3. SDK tùy chỉnh UC-win/Road

Đáp ứng nhiều nhu cầu khách hàng cần.
Bộ công cụ phát triển phần mềm (SDK) hỗ trợ tái phân phối hệ thống của bạn và miễn phí sử dụng.

 4. Mở rộng với VR-Studio

Tỷ lệ lớn và chất lượng cao của không gian 3D sẽ có thể tạo.
Mô phỏng đường sắt được dự kiến để hỗ trợ.

Phòng Thông Tin Kỹ Thuật, Khoa Khoa học và Công nghệ, Đại học Meijo
"Hệ Thống Phán Đoán Khả Năng Lái Xe"

  Tính năng của thiết bị mô phỏng lái xe

 Tiêu chuẩn

Tiêu chuẩn : Chức năng bao gồm tùy chọn tiêu chuẩn lái xe

I/O Dữ liệu
Thiết bị mô phỏng lái xe

UC-win/Road
Chân ga
Bàn đạp phanh
Vô lăng
Phanh tay
KEY_ACC
KEY_ON
5 nút chỉ định
Bật đèn của đèn phanh đuôi xe
Dây an toàn
Sự truyền
(Tự động)
Ánh sáng bảng điều khiển
High / Low beam
Direction indicator
UC-win/Road

Thiết bị mô phỏng
Tốc độ động cơ(RPM)
Tốc độ xe


  Hệ thống tùy biến

Tùy biến : Phát triển theo yêu cầu người sử dụng (Hỏi liên hệ của bạn)

I/O Dữ liệu
Thiết bị mô phỏng

UC-win/Road
Còi
Hộp nối
Sự truyền (bằng tay)
Nút O/D_OFF
Không hỗ trợ cho thiết bị mô phỏng
Gạt nước
UC-win/Road

Thiết bị mô phỏng
Nhiệt độ động cơ
Nhiên liệu
Đèn báo động cơ
Đèn cảnh báo túi khí
Đèn cảnh báo áp suất dầu
Đèn báo pin
Báo động nhiên liệu
Đèn báo cửa sau
Đèn báo cửa

   Thiết bị mô phỏng Lái xe Tùy biến

 DS kích thước lớn: 6 trục +Lắc ngang - bảng X , và 8 cụm máy tính

  • Cung cấp hỗ trợ kỹ thuật với nhà sản xuất ở nước ngoài, chúng tôi đang xây dựng một thiết bị mô phỏng kích thước lớn. Nó có thể hỗ trợ từ chuyển động 6 trục đến thiết bị dịch chuyển, phép chiếu 360 độ, cụm máy tính + điều khiển máy tính, xử lý thời gian thực và hơn nữa. Nó có sẵn để hỗ trợ truyền dẫn và theo dõi cũng tốt. Bạn có thể sử dụng mô hình 3D VR trong UC-win/Road vì vậy thoải mãi để tạo môi trường hoạt động khác nhau một cách tự do. Hơn nữa, nó hỗ trợ tất cả các quá trình mô phỏng từ việc đo lường và ghi lại để phân tích.

Click the image for a larger picture.



 Thiết Bị Mô Phỏng Lái Xe Với 4 Màn Hình

  • Cho phép bạn đặt 4 màn hình (trước, phải và trái,sau) trên thiết bị mô phỏng lái xe.
  • Bao gồm Màn hình/ Máy chiếu/ Tay lái/ Bộ gia tốc và phanh bàn đạp / sheet/ Máy tính, không bao gồm thân xe.

     Loại máy chiếu Thiết Bị Mô Phỏng Lái Xe với ba màn hình

    Về hiệu suất hiển thị
Giữ tỷ lệ khung hình để ngăn chặn vấn đề mô phỏng


  A FPS (khung hình trên giây) kết quả đo lường bởi 3ch, màn hình 42'
  1. Đường thẳng + lưu lượng giao thông    Tỷ lệ khung hình  124.5 FPS
      Click the image for a larger picture.
    Click the image for a larger picture.
  2. Điểm giao nhau + cảnh quan + lưu lượng giao thông    Tỷ lệ khung hình  125.7 FPS
      Click the image for a larger picture.
    1. Điểm giao nhau+ cảnh quan + lưu lượng giao thông No.2    Tỷ lệ khung hình  110.4 FPS
        Click the image for a larger picture.
  3. Điểm giao nhau + cảnh quang (độ chính xác cao) + lưu lượng giao thông
    thiết lập bảng video = 3 màn hình động bộ thẳng đứng    Tỷ lệ khung hình  60.3 FPS
      *Làm mới thường xuyên màn hình sẽ được mức cao nhất
      Click the image for a larger picture.

Thông Số Kỹ Thuật Phần Cứng Thiết Bị Mô Phỏng Lái Xe UC-win/Road (UC-win/Road Ver.3.1 hoặc sau đó)

Tay lái điều khiển (Nó có sẵn để mua từ FORUM8)

   Bộ điều khiển tay lái GT FORCE   http://gaming.logitech.com/en-us/home

  • Bánh lái cho PlayStation bởi Logicool được cài đặt
  • Bánh lái và Chân ga có sẵn
  • Không cần kết nối thiết bị USB, kết nối chuyển đổi và nhiều cài đặt người lái xe.
  • Chức năng phản lực không được hỗ trợ cho UC-win/Road hiện nay
  • WING MAN (Tay lái Logicool cho PC) có thể được sử dụng với một bộ điều khiển cho PS

Kết quả công nhận nguyên mẫu của UC-win/Road Ver.4 cho Tay Lái (UCwinRoad Ver.3.00.32)
  Microsoft
Steering wheel
SIDEWINDER
FOREC EFEEDBACK WHEEL
Microsoft
Joystick
SIDEWINDER
FOREC EFEEDBACK
Logicool
Steering wheel
(For WING MAN
PC)
Logicool
Steering wheel
GT FORCE
(For PlayStation2)
Tay lái OK OK
(corresponds to
right and left of joystick)
OK OK
Phanh/Chân ga OK OK
(corresponds to front and back of joystick)
OK *1 OK *1
NG *2 NG *2

*1 Phần cứng cài đặt miễn phí
*2 Phần cứng Logicool cho máy tính cài đặt Chương Trình Trò Chơi Logitech có thể được tải về từ http://www.logicool.co.jp/.


  3 Màn Hình Phần Cứng cho Thiết Bị Mô Phỏng Lái Xe

3 màn hình hiển thị phần cứng
 Cấu hình ví dụ 1 Cấu hình ví dụ 2
CPU Intel
Xeon(R) X5460
Intel
Core2Duo E8500
Memory 4GB 2GB
Graphics Card NVIDIA
Quadro(R) FX4600 786MB
x 2
NVIDIA
GeForce9800GTX 512MB
x 2
Cái khác Sound output (5.1ch is recommended)
USB 2.0 Port x2 (for Drive Simulator connection)
Giá ban đầu \760,000 \400,000

*Ví dụ trên được bao gồm các phần có sẵn vào tháng 5,2008
*Hãy chắc chắn rằng bạn kiểm tra giá mới nhất hoặc thông số kỹ thuật từ nhà sản xuất thiết bị.

Page Top Page Top
   UC-win/Road Plug-in (UC-win/Road Driving Sim Standard)
ライン

    UC-win/Road


Phần mềm tiên tiến có thể tạo các không gian 3D quy mô lớn cho tất cả các loại dự án bằng hoạt động máy tính và cùng với đó bạn có thể đưa ra nhiều cách trình bày khác nhau trong thời gian thực. Nó có thể được sử dụng như là một phần mềm lý tưởng trong môi tường phát triển linh hoạt và cho phát triển hệ thống tiên tiến.
Phiên bản quốc tế  Tiếng Nhật / Tiếng Anh / Tiếng Trung / Tiếng Hàn

Click the image for a larger picture.
Click the image for a larger picture. Click the image for a larger picture.


  Driving Simulation Plug-in


Với UC-win/Road và thiết bị mô phỏng lái xe thực với cung cấp OEM, mô phỏng lái xe thực tế hơn nhiều. So sánh với một mô phỏng lái xe thông thường, một cải tiến lớn của chi phí-hiệu quả được nhìn thấy. Hơn nữa, tính năng lớn nhất là người sử dụng có thể tự do sử dụng dữ liệu sẵn có hoặc tạo ra một kịch bản cụ thể cho nhu cầu của họ.

Click the image for a larger picture.


  ECO drive plug-in


Eco-Drive plug-in là một mô-đun phần mềm tính toán mức tiêu thụ nhiên liệu và lượng khí carbon thải ra của từng xe trong khi lái xe thông qua một mô hình 3D VR và đồ thị kết quả bởi UC-win/Road. Nói cách khác họ có thể "Tính toán lượng khí thải carbon". Các thông số khác nhau trong công thức đánh giá Eco-Drive là tất cả các khả năng được thay đổi bởi người sử dụng. Tất cả dữ liệu Eco-Drive được tự động đọc trong dữ liệu tập tin Drive Log vì vậy việc tính toán có thể được tái tạo.

Click the image for a larger picture. Click the image for a larger picture.


  Tính năng chính



  • Trong thời gian lái xe, tốc kế, bàn đạp và điều kiện phanh, và mức tiêu thụ nhiên liệu trên màn hình theo thời gian thực và giúp lái xe thân thiện với môi trường.
  • Kết quả lái xe đồng thời và hiển thị phân tích Eco-Drive Viewer
  • Eco-Drive Analysis Viewer hiển thị hình ảnh của T: thời gian đi, D: Khoảng cách đi; Q: mức tiêu thụ nhiên liệu mỗi giờ, mức tiêu thụ nhiên liệu tích lũy, lượng carbon mỗi giờ, lượng carbon tích lũy.
  • Người sử dụng có thể thay đổi từng thông số trong công thức đánh giá của lượng carbon cũng tốt
  • Bạn có thể xuất kết quả như là tập tin CSV và sử dụng kết quả.
  • Bên cạnh Eco-Drive Analysis Viewer, nó có một chức năng Eco-Driving Ranking".Tạo bảng xếp hạng dựa trên mức tiêu thụ nhiên liệu và lượng khí thải carbon và hiển thị kết quả.( Trong trường hợp này, các item thể hiện khác với Eco-Drive Analysis Viewer)


  Ví Dụ Hợp Lý



  • Một thí nghiệm đơn giản được thực hiện để tính toán lượng khí thải carbon ra theo hai điều kiện lái xe khác nhau của việc khởi động và dừng đột ngột và một lái xe 'nhẹ nhàng'

Click the image for a larger picture.

Click the image for a larger picture.

Click the image for a larger picture.
Màn hình ECO Drive Analysis Viewer
Ví dụ kết quả đánh giá
(Tùy chỉnh)

TEST- 1(màu đỏ)・TEST-5(màu xanh)
So sánh các kết quả kiểm tra

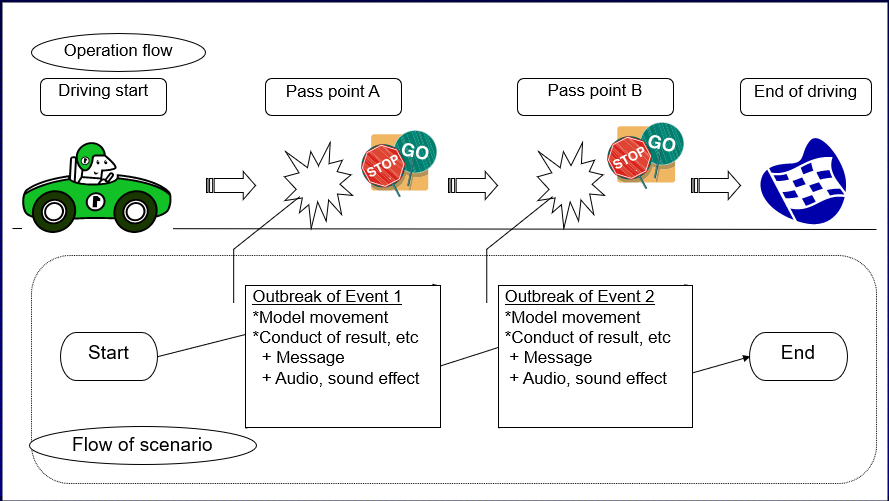

  Scenario Plug-in


Sự di chuyển tiền cố định khác nhau có thể được thiết lập đến mô hình. Trong thay đổi cảnh lái xe, sự di chuyển tiền cố định có thể được thiết lập đến mô hình. Ví dụ, khi xe đạt đến một vị trí đặt, hoạt động đặt trước mô hình và nhiều cảnh khác nhau có thể được thực hiện, như là " tín hiệu thay đổi sang đỏ", " Xe đẩy ở tại ngã tư", "tắc nghẽn giao thông xảy ra", " một người đàn ông bắt đầu đi bộ". Bằng cách sử dụng những kịch bản này, plug-in cung cấp một môi trường mô phỏng lái xe giống thật với những sự kiện thật. Có sẵn để cung cấp thiết bị mô phỏng lái xe thực. Kết quả phân tích của EXODUS và plug-in Micro Simulation Player được kiểm soát thông qua kịch bản. Kết quả của mô phỏng sơ tán có thể được thực hiện lại, chế độ máy quay có thể được thay đổi, Micro Simulation Player có thể được chạy và dừng lại, để đặt tên cho một số nhiều những plug-in kịch bản.



   Cluster Plug-in


Cụm UC-win/Road cho phép nhiều hơn 4 kênh hiển thị mỗi máy tính và có thể đồng bộ hóa hai hoặc nhiều máy tính và xuất hình ảnh đến nhiều màn hình. Nó có thể được sử dụng cho một mô phỏng bằng cách sử dụng một màn hình 360 độ và tín hiệu kỹ thuật số 6K.



 Tính Năng Chính



  • Dễ dàng thiết lập và hoạt động
  • Hệ thống linh hoạt không giới hạn đến số lượng và cấu hình của cụm máy tính
  • Không giới hạn chức năng : Không có giới hạn đến chức năng áp dụng của UC-win/Road
  • Hiệu suất được cải thiện: Người sử dụng hệ thống cụm cải thiện công suất tốt hơn sử dụng một máy tính
  • Một loạt các mô phỏng có thể trong hệ thống đa năng có tất cả các yếu tố đồng bộ.


   Micro Simulation Player Plug-in


Micro Simulation Player là chức năng để chạy nhiều loại mô phỏng động khác nhau được mô tả như là sự di chuyển mô hình 3D. Nó có khả năng ghi và chạy một lưu lượng giao thông như là kết quả của UC-win/Road và mô phỏng giao thông khác.

Click the image for a larger picture. Click the image for a larger picture.


  Chức Năng Chính



  • Chức năng hoạt hình 3D: Nó có thể tạo nhiều loại mô hình động 3D dựa trên thông tin của vị trí mô hình. Nó có thể chạy nhiều dữ liệu cùng lúc.
  • Chức năng chụp cho người đi bộ và xe cộ: Nó có khả năng xác định vị trí đối tượng như là xe cộ và người đi bộ trên đường và làn đường, người đi bộ, mặt đất.
  • Kiểm soát các đối tượng hiện có: Nó có thể kiểm soát đối tượng tĩnh như là đèn giao thông.
  • Kiểm soát đối tượng bản vẽ: Thời gian, thời tiết, ánh sáng vv
  • Tích hợp tối ưu với các chức năng của UC-win/Road: Giao thông, kịch bản, chế độ máy quay.
  <Trường hợp nghiên cứu người sử dụng>


   S-PARAMICS Plug-in


Thực tại ảo (VR) của UC-win/Road cho phép bạn nghiên cứu dễ dàng cảnh quan và giao thông và cũng như kiểm tra tình hình tuyến đường từ điểm nhìn của người lái xe thông qua thiết bị mô phỏng lái xe. Trong trường hợp của chạy mô phỏng lái xe tiên tiến, plug-in này sẽ rất hữu ích.



  Communication Plug-in


Plug-in cho phép giao tiếp với nhiều người sử dụng bằng việc sử dụng UC-win/Road. Người sử dụng có thể gửi bình luận tán gẫu và thông tin xung quanh trong UC-win/Road như là hiển thị vị trí, hướng và thời gian thông qua Internet. Những tính năng cho phép bạn để hỗ trợ thiết kế và xây dựng sự đồng thuận chung. Ngoài ra, nó cho phép dựa trên mạng mô phỏng lái xe.

Click the image for a larger picture.
Click the image for a larger picture.
Người sử dụng A
Giải thích công việc bằng cách tìm kiếm các bản vẽ và tài liệu


  Người sử dụng B


  Các Tính Năng Chính



  • Bạn có thể thể hiện cho đối tác của bạn xem cùng mình đang nhìn gì.
  • Nó trở nên dễ dàng hơn với hiển thị mô hình để giải thích đến những người không phải là quen thuộc dữ liệu.


  Motion Platform Plug-in


Một tính năng mô phỏng lái xe tùy chọn kết nối phần mềm đến nền tảng chuyển động phần cứng OEM của INNOSIMULATION, Inc. (UC-win/Road Customize Option)


Page Top Page Top
Hệ Thống Liên Quan
ライン

  Trải Nghiệm Thiết Bị Mô Phỏng UC-win/Road


6 đơn vị chuyển động / SUBARU Driving Simulator
Dựa trên công nghệ ô tô của Subaru kết hợp với công nghệ mô phỏng chuyến bay từ bộ phận Hàng Không Vũ Trụ Fuji Heavy Industries, thiết bị mô phỏng giả lập 6 trục đơn vị chuyển động (bằng sáng chế) và công nghệ ô tô từ Subaru

Việc sử dụng các cơ chế lái xe thực tế mang lại cho bạn một cảm giác thực trong khi lái xe. UC-win/Road Experience Simulator cho phép bạn mô phỏng môi trường lái xe phù hợp nhanh chóng với công nghệ an toàn xe của công nghệ ITS (tránh va chạm, giảm tác động)



  UC-win/Road Highway Driving Simulator


Mối nguy hiểm tiềm tàng trên đường cao tốc có thể được tái hiện bởi thiết bị mô phỏng lái xe.
FORUM 8 đã được cài đặt Thiết Bị Mô Phỏng Lái Xe Đường Cao Tốc đến Hội Nghị Sự Đóng Góp Xã Hội của đường Cao Tốc vào ngày 01 tháng Ba,2010 và đã được bắt đầu để được sử dụng cho nhiều loại sự kiện khác nhau và triển lãm bao gồm đường cao tốc và mỗi cơ sở vv.
3 loại kịch bản có thể được thiết lập bằng cách kết hợp các khóa học trên đường cao tốc và mỗi thiết bị chức năng với 19 sự kiện và cũng lưu giữ kết quả đánh giá có thể xuất ra kết quả lái xe.
Các phần cứng của mô phỏng thông qua các bộ phận thực tể của xe với 6 đơn vị trục chuyển động ( ô tô Subaru)
  • Trải qua 21 sự kiện nguy hiểm trên đường cao tốc và thiết bị chức năng của nó.
  • Thiết lập những mục của sự kiện kinh nghiệm lái xe.
  • 6 DOF dựa trên kinh nghiệm thiết bị mô phỏng lái xe loại SUBARU



Con Người-Xe Cộ-Hệ Thống Mô Phỏng Lái Xe Tương Tác Trao Đổi Thông Tin


Thiết Bị Mô Phỏng Lái Xe với 6 Độ Tự Do nền tảng chuyển động 0.7G cho mục đích nghiên cứu phức tạp cao
FORUM 8 đã giao nghiên cứu mục đích thiết bị giả lập lái xe gọi là "Con người-Xe Cộ-Hệ Thống Mô Phỏng Lái Xe Tương Tác Trao Đổi Thông Tin" đến Đại học Kyushu trường Lĩnh Vực Khoa Học Tích Hợp vào ngày 22 tháng Ba, 2012. Thiết bị mô phỏng lái xe sẽ trở thành động lực lái xe cho hoạt động nghiên cứu giáo dục trên thế hệ thông tin tiếp theo/kiểm soát thiết bị trong xe.
Hệ thống mô phỏng lái xe này đã được thực hiện bằng cách liên kết thiết bị mô phỏng lái xe, thiết bị mô phỏng dòng giao thông, thiết bị mô phỏng xe động, thiết bị mô phỏng HILS/E C U, và hệ thống theo dõi mắt và tích hợp tất cả chúng vào trong UC-win/Road. Thí nghiệm xe (tai nạn và ùn tắc giao thông vv) mà không thể thực hiện được trên khóa kiểm tra như là môi trường thí nghiệm của hệ thống di độg (Môi trường thực) trong giai đoạn phát triển có thể được nhận ra, và đó có thể hữu ích cho nhiều loại hệ thống hỗ trợ lái xe, thế hệ tiếp theo của hệ thống dẫn đường xe, nội dung ITS, dự đoán giao thông tác động trực quan, phân tích tai nạn và phân tích đặc trưng của người lái xe vv.



  UC-win/Road Safe Driving Simulator


Thiết Bị Mô Phỏng Lái Xe cho lái xe trường học tuân thủ với các tiêu chuẩn chứng nhận cho thiết bị mô phỏng lái xe ( đang chờ chứng nhận)
Dựa trên tiêu chuẩn chứng nhận cho thiết bị mô phỏng lái xe

1. Bài học nhận thức rủi ro   2. Bài học lái xe ban đêm  3. Bài học phanh gấp 4. Bài học lái xe trên đường cao tốc   5. Bài học lái xe ở điều kiện và địa điểm cụ thể   6. Bài học lái xe trên điều kiện xấu.
Thiết lập các mục cho những sự kiện thử nghiệm lái xe

7. Tài liệu cho nhiều loại vi phạm giao thông
8. Tài liệu cho tầm nhìn ban đêm
Hệ thống cấu hình

- Máy tính cho các đơn vị điều khiển trung tâm
- Một số máy tính cho DS
- Máy in
*Kết nối thông qua mạng.
Chuẩn đoán/ Chương trình thu thập dữ liệu

- Chương trình chuẩn đoán   - Chương trình thu thập dữ liệu




 UC-win/Road Super-jumbo DS System

6 trục + Lắc ngang/ X table và toàn bộ thành phần 8 máy chiếu / thành phần cụm

Hệ thống mô phỏng an toàn đường nghiên cứu dựa trên 8DOF bao gồm 6DOF, Yaw-Table, Rung,  X-Table, Buồng lái, hệ thống đa kênh chiếu, hệ thống âm thanh, hệ thống cung cấp và các hệ thống phụ khác.

1. Nền Tảng Chuyển Động (Bao gồm X-Table, 6DOF, Y-Table và Rung)
  • X-Table :Hệ thống chuyển động tuyến tính khoảng cách dài. Nó truyền lực ly tâm đến người lái xe trong trường hợp tăng tốc đường dài
  • 6DOF : Tái tạo các mô hình xe chuyển động cơ bản và đảm bảo tái tạo tư thế của xe khi lái xe bằng cách tính toán động lực học của xe.
  • Yaw-Table :Điều này làm cho chiếc xe tự quay khi nó đến một nút giao hoặc một đường cong, tái tạo hành vi thực tế của xe
  • Hệ thống rung : Điều này tạo ra sự rung động tốt ở tần số cao để cung cấp người lái xe một cảm giác khác biệt khi lái xe trên bề mặt đường khác nhau
  • Những cái khác
2.Hệ Thống Đa Máy Chiếu
  • Sử dụng công nghệ hợp cạnh, hệ thống cung cấp môi trường mô phỏng 360 độ cho xe cơ giới
3. Đơn Vị Kiểm Soát Thực Tại Ảo
  • Tuyến đường có thể được mô hình trong môi trường 3D và mô phỏng giao thông có thể được chạy dễ dàng thông quan UC-win/Road
  • 8 máy chiếu được đặt trong một mái vòm và mô phỏng lái xe được chiếu trên màn hình 360 độ sau khi hợp cạnh.
  • Hướng của máy chiếu và góc chiếu được thiết lập bằng cách xem xét rằng nó sẽ không là một vật cản trở đường mắt nhìn của người lái xe.

Click the image for a larger picture.
Click the image for a larger picture. Click the image for a larger picture. Click the image for a larger picture.
Click the image for a larger picture. Click the image for a larger picture. Click the image for a larger picture.


  UC-win/Road Ship Handling Simulator


Thiết bị mô phỏng điều khiển tàu với thực tại ảo
Thiết bị mô phỏng điều khiển Tàu bao gồm một loạt sự thể hiện không gian 3D/VR với UC-win/Road. Nó cho phép dễ dàng trình bày lại của không gian VR chính xác cao ở phương pháp đơn giản, và việc xây dựng của thiết bị mô phỏng cho một loạt các ứng dụng sử dụng chức năng kịch bản/ sự kiện và kỹ thuật nền tảng di động.

Đây không chỉ cho việc đào tạo của thủy thủ hoặc sinh viên mà còn cho việc điều tra môi trường cảnh quan bến cảng với khả năng mô phỏng dễ dàng của nó.
Mô Tả Thiết Bị Mô Phỏng Thử
  • Thiết bị mô phỏng đơn giản (UC-win/Road không bao gồm)
  •  Loại nhỏ gọn cho triển lãm/ trình diễn
  • Nút bấm Start/Stop
  • Tay cầm, bàn đạp ga, phanh đã cài đặt

Click the image for a larger picture.


 UC-win/Road SensoDrive Simulator


Hỗ trợ thiết bị mô phỏng lái xe phản hồi lực UC-win/Road
SENSO-Wheel (tay điều khiển) cho phép liên kết với động lực học của UC-win/Road, cho phép trải nghiệm hoạt động của tay lái tương tự xe thực trong môi trường 3DVR
SENSO-Wheel là gì
Thiết bị tay lái điều khiển với chức năng phản hồi lực mà SENSODRAVE GmbH sản xuất. Động cơ lái xe được trang bị một tay lái cho phép bạn có được những hành vi gần với thực tế.

CarSim là gì?
CarSim, được sản xuất bởi Virtual Mechanics Corporation, là thiết bị mô phỏng xe chuyển động cho phép bạn phân tích và đánh giá hành vi động của xe ô tô chở khách và xe thương mại nhỏ dưới các điều kiện chuyển động và điều kiện môi trường khác nhau



  Giao diện người- máy


Trong dự tính của công tác xây dựng tự động

Nghiên cứu chung với "Viện nghiên Dự Án Công Cộng Nghiên Cứu Máy Móc và Phương Pháp Xây Dựng Nhật Bản"
(Một nghiên cứu thông tin xây dựng bằng sự cơ giới hóa xây dựng,2007  )

UC-win/Road đã được gắn kết như làm một giao diện ở bên hoạt động để nó có thể kiểm tra quá trình hoạt động và hướng dẫn vận hành trong thời gian thực trong môi trường 3D VR. Chúng tôi cũng đã phát triển một chức năng hoạt động và thực hiện nó và chúng tôi đã đang kiểm tra bởi các thí nghiệm.
Click the image for a larger picture.
Click the image for a larger picture.


 Thiết bị mô phỏng xe đạp UC-win/Road Bicycle


Up&Coming User Introduction Vol. 91
Trong "nhóm giao thông" được hướng dẫn bởi Giáo sư Hideo Yamanaka, (Phòng Kỹ Thuật phòng thí nghiệm thiết kế) của trường Công Nghệ và Phát Triển Nghiên Cứu Khoa Học Đại học Tokushima, thiết bị mô phỏng xe đạp dựa trên UC-win/Road đã được thực hiện cho việc phát triển công nghệ hiển thị thông tin xe đạp phù hợp cho đặc điểm thị giác người sử dụng. Nó có thể làm rõ những góc mong muốn bởi sự khác nhau của kích thước của ký hiệu khác nhau và khoảng thời gian đăng thông điệp hoặc ảnh hưởng hiển thị thời gian đến khả năng hiển thị và đạt được những kiến thức được sử dụng như là tiêu chuẩn việc trình bày thông tin phù hợp cho môi trường sử dụng xe đạp.
Hơn nữa, nó có thể xây dựng điều kiện thí nghiệm khác nhau cũng như một máy ghi dấu mắt và một cảm biến tư thế đầu. Bằng việc giới thiệu hệ thống thí nghiệm sử dụng thiết bị mô phỏng lái xe, làm rõ các đặc điểm của người sử dụng xe đạp, nó có thể sử dụng cho phát triển và kiểm tra hiệu quả các dấu hiệu đặt hướng dẫn và kiểm soát của một chiếc xe đạp để hình thành tuyến đường.



Thí nghiệm sử dụng thiết bị mô phỏng xe đạp
Ví dụ về những dấu hiệu mà xác nhận kiểm tra được tiến hành bằng cách mô phỏng xe đạp
Click the image for a larger picture.
Hình ảnh cấu hình thiết bị mô phỏng xe đạp


  Thiết Bị Mô Phỏng Xe Lăn UC-win/Road

Môi trường VR của UC-win/Road được sử dụng cho hiển thị video một phần của thiết bị mô phỏng xe lăn đó là kết quả phát triển nghiên cứu của Giáo sư Jun Kurata, phòng Khoa Học và Công Nghệ Đại học Kansai. Mô hình của tốc độ và sức kháng bề mặt đường được sử dụng như là mô hình di chuyển (động) của xe lăn. UC-win/Road được sử dụng cho phần hiển thị. Hơn nữa, cho dù nó có thể di chuyển bên trong không gian VR được xác định bằng đọc dữ liệu của việc đo lường thực tế từ một thiết bị mô phỏng xe lăn đến UC-win/Road. Hệ thống xác nhận nguy hiểm trong tai nạn khi xe lăn được sử dụng,an toàn hơn có thể được sử dụng xem xét cấp độ cá nhân và phần của điều bất lợi.
Click the image for a larger picture.


Hình ảnh xây dựng thiết bị mô phỏng xe lăn

Click the image for a larger picture.

Sơ đồ cấu hình và dòng hợp tác với phần cứng thiết bị mô phỏng xe lăn
Ví dụ xe lăn bởi đặc tính MD3 UC-win/Road


 Thiết Bị Mô Phỏng Tầu Hỏa UC-win/Road


Thiết bị mô phỏng tàu hỏa nhằm nghiên cứu phát triển, giáo dục hoặc đào tạo và quảng cáo vv.


Nó có nhiều ứng dụng khác nhau
Đối với nghiên cứu và phát triển ô tô và kỹ thuật con người, đối với giáo dục hoặc đào tạo thuyền viên, đối với triển lãm trong bảo tàng và triển lãm tàu hỏa, trò chơi lái tầu hỏa

Từ cái lớn đến cái nhỏ
Từ toàn bộ buồng lái bao gồm kích thước phòng thật của thuyền viên, màn hình rộng và nền tảng di động, đến phiên bản đơn giản chỉ có một phần của giao diện và màn hình máy tính cho việc hiển thị
Click the image for a larger picture.
Xử lý cho cả hai hình ảnh CG và hình ảnh video
Phụ thuộc vào tình hình, bạn có thể sử dụng CG cái mà có mức độ tự do cao hoặc video cái mà nổi trội trong thực tế.

Sự hình thành các trạng thái mô phỏng mang đến cho bạn một cảm giác thực tế.
Sự hình thành tầm nhìn mô phỏng với hình ảnh chất lượng cao và họa tiết tốc độ cao, âm thanh được tạo ra bởi đa kênh và đa loa, nền tảng di động mang đến cảm giác thật của việc tăng tốc và giảm tốc
Click the image for a larger picture.
Click the image for a larger picture.
VR
Hình ảnh thật
Click the image for a larger picture.
Thiết bị mô phỏng tàu hỏa tỷ lệ lớn (hình ảnh)

Page Top Page Top

FORUM8
