Q&A仮設構台の設計・3DCAD Q&A('17.09.11)
NEW! 更新内容


Q1−46. 重機のすべてが構台内に乗るようにしたいが、片側しか載荷されない。どうすればよいか。(Ver.8 )

Q1−47. 水平荷重に対して衝撃を考慮する、しないのチェックが付いているが、このスイッチがあるのはなぜか。(Ver.8)

Q1−48. 補強桁の材料データはどのような場合に使用するのか。(Ver.8)

Q2−71. 任意荷重の計算書の内容に関して、Ver.7とVer.8で違っているのはなぜか。(Ver.8)




目  次
 1.入力関連

Q1−1.モルタル充填時、周長および先端面積はどこで設定したらよいか。

Q1−2.直角方向のトラックの台数を1台と指定しても2台以上が載荷され計算されるのはなぜか。

Q1−3.覆工板タイプに「旧スミデッキ」「旧メトロデッキ」とあるが、これはどういうものか。

Q1−4.クローラクレーン荷重の作業分担率はどのような値を入れたらよいか

Q1−5.トラック荷重の非載荷幅を設定しても計算結果には反映されていないようだが?

Q1−6.補強桁の初期値は何に基づいているのか?

Q1−7.ボルトの許容引張応力度の上限を999.99kN/mm2としている理由は?

Q1−8.覆工板の荷重分担率は具体的にはどういう数値を入力したらよいか。(Ver.3)

Q1−9.柱のない路面覆工の計算は可能か。(Ver.4)

Q1−10.クローラクレーンの接地率と分担率の初期値は何に基づいているのか。(Ver.4)

Q1−11.群集荷重を考慮することはできるか。(Ver.4)

Q1−12.単支間で長い場合の主桁を横継材で連結し、フランジ固定点間距離を短縮して計算を行うことは可能か。(Ver.5)

Q1−13. L荷重に対応しているか。(Ver.5)

Q1−14. 覆工板の許容値はどこで入力するのか?(Ver.5)

Q1−15. 荷重分担率の指定とは何を指定するのか?(Ver.5)

Q1−16. 杭の根入長に制限があるが?(Ver.5)

Q1−17. 設計条件の水平係数とは?(Ver.5)

Q1−18. 使用部材登録の部材の横座屈用二次モーメントとは?(Ver.5)

Q1−19. 許容応力度入力の「部材中間の固定数」はどう考えるのか?(Ver.5)

Q1−20. 入力の補強桁の材料データとは何か?(Ver.5)

Q1−21. 登録外のクロ−ラクレ−ンを使いたいが、クレーンのカタログに記載のない作業時分担率など各々の率はどうすればいいのか?(Ver.5)

Q1−22. 使用部材の登録にて、準備値として入力してある諸元の根拠は?(Ver.5)

Q1−23. 支柱の支持力において、建築学会基準の埋込み杭の場合、オーガ削孔径はどこで入力するのか?(Ver.5)

Q1−24. 覆工板の計算で、覆工板材料データは、中のリブ一枚のAwとZか?覆工板1枚の断面係数は1560cm3。(Ver.5)

Q1−25. 補強桁の支間長の最小値2.00mの制限はなぜか?(Ver.5)

Q1−26. 出力時柱状図データが空白となるが、何処で入力するのか?(Ver.5)

Q1−27. [タイトル]−[説明その他]にて、2行目に書き込んだ文章がうまく保存されない。(Ver.5)

Q1−28. 使用部材の登録で、AfとAwの項目がある。その意味は?(Ver.6)

Q1−29. プログラムで使われている部材の名称が馴染みがないためわかりづらい。(Ver.6)

Q1−30. トラック荷重の非載荷幅を設定したが、計算に用いられている値が設定値と異なる。(Ver.6)

Q1−31. 水平継ぎ材、ブレースについて、橋軸方向に設置することは可能か。(Ver.6)

Q1−32. クローラクレーンの載荷位置で、Laの値をずらしながら応力を見ているが、あるところでクレーンが希望の方向と反対側に向いてしまい、希望の箇所で応力が最大にならない。(Ver.6)

Q1−33. Q2−41の回答で、「作業分担率の入力値により3箇所に分担する事も、4箇所に分担する事も可能です。」という記述があるが、3点支持型の杭打機の入力は可能ということか。(Ver.6)

Q1−34. [基礎]-[支柱杭の設計条件]で設定できる「くい先端N値の入力」はどういった目的で使用する項目なのか。(Ver.6)

Q1−35. 地盤反力係数を自動計算する機能はあるか。(Ver.6)

Q1−36. 垂直ブレースを任意の段にだけ設置して計算することはできるか。(Ver.6)

Q1−37. 初期入力画面で「詳細設定」ボタンを押すと、以下のようなエラーメッセージが表示され、製品が使用できない。
      ----------------------------
      データ自動生成
      登録荷重データが壊れています。
      データの自動生成を中止します。
      ----------------------------

Q1−38. 桁受けを等辺山形鋼で設計したいが、選択肢に出てこない。どうやって設定するのか。(Ver.7)

Q1−39. 部材データをデータAからデータBにコピーするにはどうすればよいか。(Ver.7)

Q1−40. はりの設計を行っているはずなのに、計算書に出力されない。(Ver.7)

Q1−41. クローラクレーンのクローラー幅を考慮して計算を行いたい。(Ver.8)

Q1−42. モルタル充填の高さを設定することは可能か。(Ver.8)

Q1−43. 規格2000×1800等のコンクリート合成板やRC覆工板を使用した計算は出来るか。(Ver.8)

Q1−44. 舗装の入力を行いたいがどのように入力すれば良いか。(Ver.8)

Q1−45. [設計条件]画面の「計算条件」タブにおける、クローラクレーン荷重の扱いの設定は、どちらが一般的なのか。(Ver.8)

Q1−46. 重機のすべてが構台内に乗るようにしたいが、片側しか載荷されない。どうすればよいか。(Ver.8

Q1−47. 水平荷重に対して衝撃を考慮する、しないのチェックが付いているが、このスイッチがあるのはなぜか。(Ver.8)

Q1−48. 補強桁の材料データはどのような場合に使用するのか。(Ver.8)

 2.設計関連

Q2−1.本プログラムのたわみの計算は、土工指針P.142に記載の式2-11-3により算出されないのか。

Q2−2.桁受に片溝形鋼を使用する場合、支柱の両側にあるものとして計算されるとのことだが、計算書では確認できない。どのような処理がされているのか。

Q2−3.根太の計算で「許容応力度の計算でl/b>30となり許容曲げ応力度が求まりませんでした」というメッセージが表示されたが、この意味は?

Q2−4.計算結果で許容値が -1.0 になっている箇所がある。この意味は?

Q2−5.施工方法がモルタル充填の場合の杭の支持力の計算式が qd= 10N・L/D となっている。土工指針とは異なるが、何に基づいているのか。

Q2−6.「主桁に直交」「主桁に平行」の表現があるが、どういう意味か。

Q2−7.モルタル杭の計算は可能か(H鋼の先端面積、周長で計算されている)。

Q2−8.仮桟橋の支持杭の許容支持力算出における、杭先端地盤のN値(N2杭先端から2m上方の範囲における平均のN値)の算出方法は?

Q2−9.Ver.2において、くいの軸力の算出で根入れ部が考慮されていない理由は?

Q2−10.支持杭の許容支持力算出における、杭先端地盤のN値(杭先端から2m上方の範囲の平均N値)の算出方法を教えてほしい。

Q2−11.「考え方」−「設計条件」−「部材条件」画面の「土留め壁鉛直荷重の求め方」の選択で鋼矢板の枚数はどのように決定されているのか?

Q2−12.水平力が作用するとき、構台の変位量は算出されるか。(Ver.4)

Q2−13.トラック荷重について、進行方向の前輪と後輪との間隔が4.0m、後輪と連行する次の車両の前輪までが3.0mとされているが、何に基づいているのか。(Ver.4)

Q2−14.桁受けの接合部の計算が行われない。(Ver.4)

Q2−15.支持杭の座屈照査について、仮設指針P50の安定照査式とは異なる理由は?(Ver.5)

Q2−16.支持杭について杭頭自由で設計をしたいのだが、どのような入力としたら良いか。(Ver.5)

Q2−17.ブレースおよび水平つなぎ材の溶接部の必要長さの計算方法の出典は。(Ver.5)

Q2−18. 自動決定した場合、杭がH300で許容値以内となるが、H400が自動決定で選択されるのはなぜか。(Ver.5)

Q2−19. 部材に対して最大断面力以外の荷重状態も出力したいが可能か。(Ver.5)

Q2−20. 覆工板や部材の設計で荷重が最大の曲げやせん断になる位置に載らないのはなぜか。(Ver.5)

Q2−21. 任意位置の死荷重が計算結果に反映されない。(Ver.5)

Q2−22. 主桁の設計で固定荷重による応力算出で荷重算出式の最後で1/2にするのはなぜか。(Ver.5)

Q2−23. 覆工板や部材の設計で活荷重が考慮されていないが何故か。(Ver.5)

Q2−24. ベント工法に対応しているか。(Ver.5)

Q2−25. 「土工指針」に準じて設計を行いたい場合にはどうすればいいか?(Ver.5)

Q2−26. 柱部材設計で 土工指針 の規定に基づき、座屈長を設定したいが?(Ver.5)

Q2−27. 使用覆工板がタイプ2の場合、荷重分担率はどう考えるのか?(Ver.5)

Q2−28. 支柱杭の設計時に振動工法は、SI単位系のみでしか検討できないのか?(Ver.5)

Q2−29. はりのせん断力を計算する場合(桁受けに平行荷重)、 隣接支間が反映されないが?(Ver.5)

Q2−30. 支持力計算の適用基準は、単位系で異なるのか?(Ver.5)

Q2−31. 「支柱の設計条件」にある軟弱層の厚さと、「地層の設計条件」にある層厚は計算上、同じものを使用しているのか?(Ver.5)

Q2−32. 車両荷重を考慮しない設計は可能か?(Ver.5)

Q2−33. クローラクレーンの走行時の計算はどのようにしてするか?(Ver.5)


Q2−34. 一般車両用の仮橋の計算は可能か?またその場合、設計水平震度をあたえての地震時も検討可能か?(Ver.5)

Q2−35. 覆工板の計算において、前方吊り作業時、斜方向吊作業時の際クローラクレーンの荷重強度wはどのように求めるのか?(Ver.5)

Q2−36. 支柱の設計計算において、先端支持層の層厚が2Mを満たないときには、下層地盤のN値を考慮できるか?(Ver.5)

Q2−37. 覆工板のタイプを選択するとき、タイプ1、タイプ2、タイプ3の選択肢があるが、タイプ3とは何を想定しているのか?(Ver.5)

Q2−38. 覆工板の強度不足の場合は、補強桁を入力しますが、補強桁と覆工板の断面係数を合計しないのか?(Ver.5)

Q2−39. 支柱杭に鋼矢板を使用することは可能か?(Ver.5)

Q2−40. 土木(道示、首公)基準で、支持力算定時にN値の上限があるようだが?(Ver.5)

Q2−41. トラッククレーンの吊り荷重は、アウトリガー4箇所に分散されているのか?(Ver.5)

Q2−42. 支持杭の支持力照査では、根入れ部分の支持杭自重は加算されないのか。(Ver.5)

Q2−43. 桁受け(大引)として片溝形鋼を使用する場合、鋼材の諸数値は予め「部材の登録」で2倍にしておく必要があるのか。(Ver.5)

Q2−44 有限長の杭の設計は行えるか。(仮定した根入れが2.5/βを下回った場合の照査は可能か。)(Ver.5)

Q2−45. 桁受けのせん断照査について、ヘルプに「覆工受桁の直下に杭がある場合などは、桁受けのせん断照査は不要と考えられます」とある。感覚的には理解できるが、なにか参考文献等はあるか。(Ver.6)

Q2−46. 部材ボタン表示が赤のままになっているがなぜか。(Ver.6)

Q2−47. くい・支柱の設計の項目で、βL<2.0としているのはなぜか。また、βL<2.0の場合、くいを剛体として扱うことはできるか。(Ver.6)

Q2−48. 桁受けの片溝形鋼の断面二次半径はどの計算で使用されているのか。(Ver.6)

Q2−49. トラック荷重の満載時の考え方を教えてほしい。(Ver.6)

Q2−50. 設計条件で支持杭の設計時の軸力に「最大軸力/N」とあるが、このNは何を示しているのか。(Ver.6)

Q2−51. 任意位置の死荷重を入力すると、結果としては「任意死荷重」と「重機荷重」の結果の厳しい方が出てくるのか。(Ver.6)

Q2−52. 仮桟橋の計算で、2.3.8 桁受け接合部のボルトの設計において、ボルトに作用する水平力が載荷荷重による水平力を作用しているが、支柱本数等による低減などは考えないのか。(Ver.6)

Q2−53. 土木仕様の場合の水平ブレースの取り扱いについて教えてほしい。(Ver.6)

Q2−54. 鉄道基準の場合の許容値はどのように算出されているのか。(Ver.6)

Q2−55. 主桁、受桁の はりせい高、ウェブ高は設計に使用されているか。(Ver.6)

Q2−56. コンクリート基礎の場合に、土留め壁の影響を考慮した地耐力の検定は行えるか。(Ver.6)

Q2−57. タイプUの構造で、トラックB活荷重の平行時に、覆工板に作用する荷重がw1=280.0と出てくるが、この算出方法を教えてほしい。(Ver.6)

Q2−58. くいの設計における、載荷荷重による水平力で使用する「W : 最も重い機械の重量」について、「トラック荷重の場合は、構台に乗るトラック荷重による着目構面の反力とする」との記載があるが、具体的な算出手法を教えてほしい。(Ver.6)

Q2−59. 架構間隔を1つしか設定せず、垂直ブレースもない形状の場合、座屈長の値が架構間隔の値そのままになってしまうのだが、なぜ仮想支持点を考慮していないのか。(Ver.6)

Q2−60. はりの設計時における曲げモーメントの計算で、結果が異常に小さい。調べてみると、その他のケースでは設定している重機が考慮されているにもかかわらず、はりのモーメント算出時のみ活荷重が考慮されていないことが原因のように思える。このような結果となるのは何故か。(Ver.7)

Q2−61. ベースプレートの断面力算出の際に、bp=支柱からの張出長が今はフランジ端からプレート縁端になっているが、その根拠は?(Ver.7)

Q2−62. 「荷重」-「クローラクレーン載荷位置(群集荷重)の設定」において、「載荷位置確認」ボタンを押しても特に載荷位置を確認できないのはなぜか。(Ver.7)

Q2−63. Cチャンネルでの計算は可能か。(Ver.7)

Q2−64. くいの支持力の計算において、「※N値≦2 の軟弱層の周面摩擦力を考慮しない」と記載されているにもかかわらず、粘性土でN≦2の場合に、周面摩擦力を考慮しているようだが、なぜか。(Ver.7)

Q2−65. 敷桁タイプの設計を行うことはできるか。できない場合、代用できる製品はあるか。(Ver.7)

Q2−66. 計算条件で設定した「覆工板の材質」が、「補強桁」の材質に反映されてしまう。(Ver.8)

Q2−67. 2次元フレーム解析の適用範囲は?(Ver.7)

Q2−68. セメントミルク強度の検討に用いる、支柱の周長Ψ、面積Apはどの値を使用しているのか。(Ver.8)

Q2−69. [はり接合部のボルトのデータ]画面で設定できる「水平力の考え方」は何が異なるのか。(Ver.8)

Q2−70. はり接合部のボルトデータ画面で初期値として設定されている、使用本数、ボルトの有効断面積、せん断応力度の出典を教えてほしい。(Ver.8)

Q2−71. 任意荷重の計算書の内容に関して、Ver.7とVer.8で違っているのはなぜか。(Ver.8)

 3.図面作成編





上記以外のQ&Aはすべて製品ヘルプのQ&Aに取り込んでおります。最新バージョンの製品を取得の上、Q&Aをご覧下さい。




 1.入力関連

Q1−1.

モルタル充填時、周長および先端面積はどこで設定したらよいか。
A1−1. 本プログラムでは、お問合せの周長、先端面積を、部材登録データ中より該当データを取得し、結果を算出しています。
これらの値は、初期設定では矩形(H鋼)のものになっています。
お手数をおかけいたしますが、メニュー[登録]-[部材の登録]の「支柱(くい)」におきまして、「杭先端面積(cm2)」「杭周長(cm)」を必要に応じて変更してください。

Q1−2. 直角方向のトラックの台数を1台と指定しても2台以上が載荷され計算されるのはなぜか。
A1−2. 申し訳ございませんが、橋軸直角方向に関して、AB活荷重を指定された場合は、トラック台数の指定できません。基準等に従い荷重を満載します。
ご指摘の「荷重のトラック荷重条件の設定において直角方向台数を1台」は、あくまでも、橋軸方向のトラック荷重に対する制御情報であることをご理解ください。

Q1−3. 覆工板タイプに「旧スミデッキ」「旧メトロデッキ」とあるが、これはどういうものか。
A1−3. 覆工板のタイプは、ご存知のように、
1.中桁、外桁の3本の桁で構成されている覆工板
2.H鋼5本で構成されている覆工板
の二つのタイプがあります。
この二つをプロダクト上では「覆工板タイプ1、タイプ2」と分類しているわけですが、「タイプ1、タイプ2」ではわかりづらいため、タイプ1の方を当プロダクトの旧版(DOS版)で言うところのスミデッキという意味で「旧スミデッキ」、タイプ2の方を「旧メトロデッキ」と便宜上読んでいるだけです。すなわち、「当プロダクトの旧版(DOS版)で言うところの」という意味で”旧”の文字をつけています。
なお、タイプ2のメトロデッキにつきましては、「期限付き構造物の設計・施工マニュアル・同解説」日本建築学会の計算例に使用している数値を用いています。
設計の際は、ご自身が使用する材料のカタログ等の値を入力してください。

Q1−4. クローラクレーン荷重の作業分担率はどのような値を入れたらよいか。
A1−4. 分担率つきましては、土工指針のp.311「参考資料−2.建設重機の載荷方法」をご確認ください。
本資料では、特に重機名称の記載はなく、一般重機の記載として紹介されており、考え方としては此方に準じられれば良いかと存じます。

Q1−5. トラック荷重の非載荷幅を設定しても計算結果には反映されていないようだが?
A1−5. ご質問の入力(設定)は橋軸直角方向に関するものです。よって、橋軸方向の計算結果には影響いたしません。
橋軸方向につきましては、任意の位置に重機荷重を設定するという機能が、残念ながら本プログラムにはございません。
本プログラムでは、一番厳しい状態で設計を行う仕組みになっています。

また、橋軸方向にも反映されていない場合は、直角方向の載荷台数が「満載する」となっている可能性があります。トラック荷重の非載荷幅の設定、片側載荷の設定は、上記が「指定する」(1台または2台)の場合に有効となります。

Q1−6. 補強桁の初期値は何に基づいているのか?
A1−6. 出典は、期限付き構造物の設計・施工マニュアル・同解説-乗り入れ構台-、建築学会です。
補強桁として、2×H300*300*10*15を想定し、その部材のウェブ断面積、断面係数、自重となります。

Q1−7. ボルトの許容引張応力度の上限を999.99kN/mm2としている理由は?
A1−7. 期限付き構造物の設計・施工マニュアル・同解説-乗り入れ構台-昭和61年P.13に、ボルトの引張の短期許容応力度として1.8t/cm2が示されています。1.8t/cm2→18kgf/mm2なので、180kN/mm2になります。
また、山留め設計施工指針H14年P.114にはF10Tの許容引張応力度として、456kN/mm2が示されています。
以上から、許容引張応力度としては、機械的性質である引張強さの何%かに低減するものではないかと思われます。
よって、999.99kN/mm2の上限値は適切な範囲ではないかと考えています。

Q1−8. 覆工板の荷重分担率は具体的にはどういう数値を入力したらよいか。(Ver.3)
A1−8. 「覆工板の荷重分担率の指定」画面から開くヘルプをご参照ください。
ヘルプには安全側の設計として、平行時の分担率を一般的に1.0とするものとして記載しております。ヘルプはその性質上、あくまでも理論上考えられるということで、基本的に安全側の数値を記載しております。
しかし、たとえば、5本のH鋼がつながっているような場合は、荷重も当然分散されて載荷されますので、分担率として1.0は必要ないものと存じます。当方が所持しておりますメーカーの資料にも、直交、平行時どちらも、荷重の分担率は0.4と記載されております。実際の設計に際しましては、ご使用の覆工板メーカーから提供されております資料を参考にして入力してください。

Q1−9. 柱のない路面覆工の計算は可能か。(Ver.4)
A1−9. 路面覆工タイプの単径間で対応できるものと考えられます。

Q1−10. クローラクレーンの接地率と分担率の初期値は何に基づいているのか。(Ver.4)
A1−10. 出典は「期限付き構造物の設計・施工マニュアル・同解説−乗入れ構台−」(日本建築学会)です。

Q1−11. 群集荷重を考慮することはできるか。(Ver.4)
A1−11. 本プログラムでは、群集荷重を活荷重として考慮することはできません。群集荷重による設計は次のように対処して頂きたいと考えています。
「部材を設計する載荷荷重」のチェックをすべて外してください。
その後、群集荷重を下記のどちらかで入力してください。
(1)橋面死荷重として入力する(橋軸方向にのみの載荷となります。幅員方向には載荷できません)
(2)任意死荷重として入力する
(どちらの場合も覆工板の設計には考慮しません。)

Q1−12. 単支間で長い場合の主桁を横継材で連結し、フランジ固定点間距離を短縮して計算を行うことは可能か。(Ver.5)
A1−12. 設計計算用には、「許容値」にて、固定数を入力することで考慮(制御)して下さい。将来的には横継材の設計計算もサポートしたいと考えていますが、実現のメドはたっておりません。

Q1−13. L荷重に対応しているか。(Ver.5)
A1−13. 現在、未対応です。

Q1−14. 覆工板の許容値はどこで入力するのか?(Ver.5)
A1−14. 許容応力度は「許容応力度の指定」で入力できます。

許容曲げ圧縮応力度、許容せん断応力度が入力された場合
建築: 入力値を使用します。
土木: 入力値を使用します。

許容曲げ圧縮応力度が0と入力された場合
建築: 曲げ=160×割増(N/mm2)
土木: 曲げ=140×割増(N/mm2) になっています。

許容せん断応力度が0と入力された場合
建築: せん断=90×割増(N/mm2)
土木: せん断=80×割増(N/mm2) になっています。

Q1−15. 荷重分担率の指定とは何を指定するのか?(Ver.5)
A1−15. 覆工板の設計に用いる分担率の入力データになっています。

使用覆工板がタイプ1の場合は指定された設計桁(中/外/全桁)の荷重分担率を、使用覆工板がタイプ2の場合はH鋼1本当りの荷重分担率を入力してください。
使用覆工板がタイプ3の場合は入力は不要です。(入力できなくなります)

ここで言うタイプ1〜3は以下の覆工板です。
タイプ1(旧スミデッキ) 1,000×2,000、1,000×3,000
タイプ2(旧メトロデッキ) 1,000×2,000、1,000×3,000
その他の覆工板 1,000×2,000、1,000×3,000

Q1−16. 杭の根入長に制限があるが?(Ver.5)
A1−16. 「設計要領第二集 くい先端は2mは打撃によって根入れさせることが望ましい。」の記載などから、根入れ長の入力範囲を2m以上としています。

Q1−17. 設計条件の水平係数とは?(Ver.5)
A1−17. 水平力を考慮する際に、載荷荷重に対し乗じる係数のことを表します。
水平係数固定荷重は固定荷重に、水平係数載荷荷重は載荷荷重に乗じ、水平力とします。
水平力の算出においては、
1)固定荷重による水平力
2)載荷荷重による水平力
となり、1)+2)を内部計算するようになっています。
道路公団 「設計要領」によれば「作業荷重の5%、または設計水平震度0.1」
道路協会 「土工指針」によれば「T活荷重の際10% 建設用重機荷重の場合15% 」
となっていますが、
1)+2)では、荷重を多く考える場合があります。こういった場合の様に 水平力の算出で「固定荷重による水平力」と「載荷荷重による水平力」のどちらかのみを考慮したい場合は、考慮したくない方の水平係数に0.00を入力してください。
一般的には水平係数は、0.2です。水平方向の検討を省略したい場合は0.0を入力して下さい。

Q1−18. 使用部材登録の部材の横座屈用二次モーメントとは?(Ver.5)
A1−18. 横座屈用二次半径は、適用規準が建築学会仕様の場合に、杭の設計においての許容曲げ応力度を算出するのに使用します。
「鋼構造設計規準」(社) 日本建築学会の5章許容応力度を参照頂ければ詳しく記載されており建築学会基準時にのみ採用されるものです。
製品helpに於いて[計算理論及び照査の方法→許容応力度の算出→許容応力度→建築学会仕様]を選択いただくと、建築学会基準時の計算方法を記載しております。
この式中では、i  : 座屈軸についての断面2次半径(cm)と記載されています。
この考えは、建築学会にのみ採用され、適用規準において土木(道示・首公、道路公団)を選択された場合はこのデータは使用しません。(参考にhelpの許容応力度→土木学会仕様でご確認下さい。)
実際の設計時の鋼材諸元値については、メーカーの鋼材表などをご利用される事をお奨めします。
鋼材表によってはこのiについては「曲げ応力の為の断面性能」とも記載されている場合がありますので設計時の条件などに応じてご利用下さい。

Q1−19. 許容応力度入力の「部材中間の固定数」はどう考えるのか?(Ver.5)
A1−19. 許容曲げ圧縮応力度や許容軸方向圧縮応力度の算出において、フランジ固定点間距離(曲げ座屈拘束点間距離)や座屈長を求める時に使用します。
部材中間の固定数を入力することにより部材長を(固定数+1で)分割した値がフランジ固定点間距離や座屈長になります。「0」と入力した場合は部材長がそのものの値として採用されます。「フランジ固定間距離に対しての固定数」は許容曲げ圧縮応力度のフランジ固定点間距離を算出する時のデータで、「有効座屈長に対しての固定数」は許容軸方向圧縮応力度の座屈長を算出する時のデータです。支柱の場合は、軸方向と曲げモーメントを受ける場合の座屈の両方を検討している為入力が2つ必要になります。


Q1−20. 入力の補強桁の材料データとは何か?(Ver.5)
A1−20. 「覆工板の設計に考慮する活荷重」に■補強桁 の設計の選択が御座います。
作業荷重により覆工板の設計がNGになった場合などで覆工板を強化したい場合などに利用します。
ここで必要な断面諸元の鋼材を入力いただき、「覆工板の設計に考慮する活荷重」で補強桁のチェックをオンにしていただくと、補強桁の設計が可能となります。

Q1−21. 登録外のクロ−ラクレ−ンを使いたいが、クレーンのカタログに記載のない作業時分担率など各々の率はどうすればいいのか?(Ver.5)
A1−21. 土工指針のp311 参考資料−2.建設重機の載荷方法をご確認下さい。
本資料では、特に重機名称の記載はなく、一般重機の記載として紹介されており、考え方としては此方に準じられれば良いかと存じます。

Q1−22. 使用部材の登録にて、準備値として入力してある諸元の根拠は?(Ver.5)
A1−22. 現仕様でデフォルト登録部材データの準備値は、JIS規格の製品として土工指針(p316)に記載されている値と一部異なる場合があります。是は弊社資料より適当と思われる値を設定しており、設計時にお考えの諸元が在る場合には、ご使用になる部材のカタログにある値を入力されることをお勧めします。

Q1−23. 支柱の支持力において、建築学会基準の埋込み杭の場合、オーガ削孔径はどこで入力するのか?(Ver.5)
A1−23. 現仕様では、help「支柱(くい)の許容支持力」に記載の公式により、許容支持力を計算しており、杭種が埋め込み杭の際には、
Ra=9.8*(2/3){15NAp+(NsLs/5+2NcLc)ψ}−W
により算出します。
このときの杭先端の有効断面積Apは、1/4・πD^2で算出されます。
このDがオーガー削孔径になりますが、支柱設計条件部にはこの入力諸元はありません。
本プログラムはご存じのように 部材登録データ中より入力条件に応じた諸元材料をもって結果を算出(結果部で変更確認可)します。
その為、鋼材諸元毎に削孔径も予め入力いただくものとしています。
この杭径Dは 使用部材の登録において支柱(くい)データの杭径(cm)に当たりますので、必要諸元を変更する場合にはこの値を変更下さい。

Q1−24. 覆工板の計算で、覆工板材料データは、中のリブ一枚のAwとZか?覆工板1枚の断面係数は1560cm3。(Ver.5)
A1−24. 断面設計時の断面係数などはメーカーのカタログをご確認頂くなどがよいと存じますが、
メトロデッキ   312
旧スミデッキ   423
リバーデッキ   500(718)

なお、入力画面でも表示しておりますが、
覆工板タイプ1のとき:1mあたりの断面係数と断面積です。
覆工板タイプ2のとき:覆工板を構成するH鋼1本あたりの断面係数と断面積です。
覆工板タイプ3のとき:1mあたりの断面係数と断面積です。
1560cm3とする断面計数は全段面を有効とした場合の諸元ですが、通常は有効断面における諸元での設計を行います。

覆工板タイプ3を選択して断面係数は1560cm3と断面積を入力して頂ければ、その値でも設計頂くことが可能ですが、その場合には設計に関するQ&AのQ13.も合わせてご確認下さい。



Q1−25. 補強桁の支間長の最小値2.00mの制限はなぜか?(Ver.5)
A1−25. 現版では覆工板のサイズが1×2m、1×3mを採用しています。
その為、覆工板補強桁の最低長さはこのサイズの最低値2mとなるため、この長さを最小値として採用しています。


Q1−26. 出力時柱状図データが空白となるが、何処で入力するのか?(Ver.5)
A1−26. 「地層の柱状図」はVer1.21より追加した機能で、『地表面標高』および『深度』以外のデータは、[柱状図]にて入力していただくようになっております。
画面上のヘルプボタンによるオンラインヘルプもご参照下さい。


Q1−27. [タイトル]−[説明その他]にて、2行目に書き込んだ文章がうまく保存されない。(Ver.5)
A1−27. 入力文字列を確定して、次行へカーソルが移動した時点で、その行へ書きこんだ文字列が有効となります。
カーソルが次行へ移行するまでは、その行は入力中として、保留された状態にありますので、保存の対象となりません。
入力セルよりカーソルを移動して頂くことで有効な入力となりますのでご確認下さい。



Q1−28. 使用部材の登録で、AfとAwの項目がある。その意味は?(Ver.6)
A1−28. Afはフランジ面積、Aw=ウェブ面積を表しています。


Q1−29. プログラムで使われている部材の名称が馴染みがないためわかりづらい。(Ver.6)
A1−29. 部材の名称につきましては、[登録]メニュー−[部材呼称の登録]で設定されているものが計算書などに使用されます。
こちらにてお好みの名称に変更いただきますようお願いいたします。
本プログラムで用意しているデフォルト値につきましては、同画面のヘルプをご参照ください。


Q1−30. トラック荷重の非載荷幅を設定したが、計算に用いられている値が設定値と異なる。(Ver.6)
A1−30. 構台タイプUである場合、トラック荷重の非載荷幅は「張出長」を含んだ長さで設定いただく必要があります。


Q1−31. 水平継ぎ材、ブレースについて、橋軸方向に設置することは可能か。(Ver.6)
A1−31. 橋軸方向につなぎ材、ブレースを入れての設計は出来ません。現状、幅員方向の水平力しか求められないためです(仮設指針P.146,147の記載を参考にした背景もあります)。
しかしながら、片方向ずつ設計するとして考えるのであれば、構台タイプを使い分けることによりある程度対応できる場合があります。
本来橋軸方向として設計すべき方向を、構台タイプを変えて、橋軸直角方向として入力すれば良いかと思います。
具体的には、支間・隣接支間を支柱間隔とし、支柱間隔を支間・隣接支間と見なして入力してください。
その方向のつなぎ材、ブレースのおおよその設計が可能だと思います。
なお、図面だけであれば[図面作成]−[基本条件]の設定にて設置することが可能です。


Q1−32. クローラクレーンの載荷位置で、Laの値をずらしながら応力を見ているが、あるところでクレーンが希望の方向と反対側に向いてしまい、希望の箇所で応力が最大にならない。(Ver.6)
A1−32. クローラクレーンの向きの設定については、[基準値|クローラクレーン荷重方向]で設定ができますのでこちらの設定を一度ご確認ください。


Q1−33. Q2−41の回答で、「作業分担率の入力値により3箇所に分担する事も、4箇所に分担する事も可能です。」という記述があるが、3点支持型の杭打機の入力は可能ということか。(Ver.6)
A1−33. Q2−41の回答にございます「アウトリガー3本」というのは、(α+β+γ)=1.00となるように荷重分担率を設定することで、残りの一箇所はないものとして扱うことができる、ということです。
3点支持型の杭打機は、二等辺三角形のような配置でアウトリガーがあるのが一般的かと思いますが、上記の入力では、アウトリガーの配置は直角三角形の形状になります。
したがいまして、分担率を0.00として、あたかも3点型のように計算することはできますが、アウトリガーの位置を変更することができないため、恐れ入りますが3点支持型の入力には対応しておりませんという回答になります。


Q1−34. [基礎]-[支柱杭の設計条件]で設定できる「くい先端N値の入力」はどういった目的で使用する項目なのか。(Ver.6)
A1−34. 本設定は、適用基準が、「道示、首公、仮設指針」、または、「設計要領第二集H18」の場合に有効となります。
くい先端が良質層内にあり、かつ、残りの層厚(杭先端から良質層下面までの厚さ)が2.0m以上の場合に、くい先端N値であるN1として入力値を使用します。
適用基準を、「鉄道標準」とした場合は、くい先端地盤のN値として、入力値をそのまま使用してqpを算出します。なお、地盤種類は、地層データから内部設定します。


Q1−35. 地盤反力係数を自動計算する機能はあるか。(Ver.6)
A1−35. 土木仕様の場合は、地盤反力係数の値に「0.00」を設定していただければ収束計算を行います。


Q1−36. 垂直ブレースを任意の段にだけ設置して計算することはできるか。(Ver.6)
A1−36. 現行製品は、ブレースを設置するか、しないかというスイッチのみ設けており、
任意の箇所に対してだけ計算したり、任意の箇所にだけ設置しない、といった設定は行えません。


Q1−37. 初期入力画面で「詳細設定」ボタンを押すと、以下のようなエラーメッセージが表示され、製品が使用できない。
----------------------------
データ自動生成
登録荷重データが壊れています。
データの自動生成を中止します。
----------------------------
A1−37. お客様がPCにログインしているアカウントに"管理者権限"がないと、上記のメッセージが表示される場合があります。
お手数ですが、ご使用のアカウントに管理者権限を与えるか、もしくは以下の方法で本製品を「管理者として実行」してください。
【手順】
(1) 製品を起動するショートカット上で右クリック→プロパティ(R)
(2) [互換性]タブを選択
(3) 特権レベル-□管理者としてこのプログラムを実行する にチェックを入れる
(4) 「適用(A)」→「OK」で画面を閉じる
(5) 製品を実行します


Q1−38. 桁受けを等辺山形鋼で設計したいが、選択肢に出てこない。どうやって設定するのか。(Ver.7)
A1−38. 桁受け-等辺山形鋼は図面用の入力値で、計算に は使用しておりません。
桁受けを等辺山形鋼で計算したい場合は、適用をH鋼とするか、片溝形鋼とするかユーザ様にてご判断いただき、該当する鋼材に断面諸量を登 録してご利用ください。


Q1−39. 部材データをデータAからデータBにコピーするにはどうすればよいか。(Ver.7)
A1−39. 手順は次のとおりです。
(1)データAを「仮設構台の設計」で開き、メインメニュー → 登録 → 部材の登録 で「保存」ボタンを押し部材データをファイル(*.BRG)保存します。
(2)データBを「仮設構台の設計」で開き、メインメニュー→登録→ 部材の登録 で「読込み」ボタンを押し手順1で保存した部材データファイル(*.BRG)を開いてください。


Q1−40. はりの設計を行っているはずなのに、計算書に出力されない。(Ver.7)
A1−40. はりを水平継材として設計している可能性があります。
入力画面で、[考え方|部材条件|はり・くいの設計方針]−「□はりを水平継材として設計する」のチェックを外して、再度計算を行ってみてください。


Q1−41. クローラクレーンのクローラー幅を考慮して計算を行いたい。(Ver.8)
A1−41. クローラクレーン荷重のクローラ部を分布荷重として計算したい、という意図でしたら、[考え方|計算条件]画面の「計算条件」タブにて、クローラクレーン荷重の扱い=分布荷重、としていただければ可能です。


Q1−42. モルタル充填の高さを設定することは可能か。(Ver.8)
A1−42. Ver.8より、モルタル充填範囲の設定に対応しました。
[基礎|くいの設計条件]画面にて、設定を行うことができます。
充填がない範囲が存在する場合は、周面摩擦力を全範囲について考慮するか、モルタル充填範囲のみ考慮するか、についても設定を行ってください。


Q1−43. 規格2000×1800等のコンクリート合成板やRC覆工板を使用した計算は出来るか。(Ver.8)
A1−43. 申し訳ございませんが、お示しいただいているような特殊な覆工板の設計には対応しておりません。
ただし、覆工板と覆工受桁の間隔が同じなのであれば、部材の設計に考慮することは可能です。
(2m、3m以外の規格である場合、覆工板の設計は行うことができません。)
■手順
(1) [形状|構台]画面にて「□覆工板サイズをと覆工受桁間隔を合わせる」にチェックを入れる
(2)その下の設定を「覆工板サイズを覆工受桁間隔で設置」とする
(3)覆工受桁を1.800に設定
(4)覆工板の重量を、[荷重|覆工板・雑荷重]の「覆工板自重:その他」に設定


Q1−44. 舗装の入力を行いたいがどのように入力すれば良いか。(Ver.8)
A1−44. [荷重|覆工板・雑荷重]画面において、「雑荷重」に1m2あたりの舗装の荷重値を入力してください。


Q1−45. [設計条件]画面の「計算条件」タブにおける、クローラクレーン荷重の扱いの設定は、どちらが一般的なのか。(Ver.8)
A1−45. クローラクレーン荷重の扱いについては、以下のように取り扱われていることが多いようです。
    線荷重 → 建築系基準(「乗入れ構台設計・施工指針H26」を参照)
    分布荷重 → 土木系基準
最終的には設計結果等をご確認いただいた上で、どちらを適用するかはお客様のご判断でお願いいたします。


Q1−46. 重機のすべてが構台内に乗るようにしたいが、片側しか載荷されない。どうすればよいか。(Ver.8)
A1−46. 「荷重」の各重機の設定の画面で、「片側載荷を考慮する」のチェックをはずしてください。


Q1−47. 水平荷重に対して衝撃を考慮する、しないのチェックが付いているが、このスイッチがあるのはなぜか。(Ver.8)
A1−47. 基準類には、衝撃を「考慮する」、とも「しない」、とも明記がございませんので、 設計者様のご判断で指定できるようスイッチを設けました。 本扱いにつきましては、設計者様のご判断にて設定くださいますようお願い申し上げます。


Q1−48. 補強桁の材料データはどのような場合に使用するのか。(Ver.8)
A1−48. トラッククレーン作業時で、覆工板だけでは強度が不足する場合、鉄板等をアウトリガーの下に敷いて覆工板全体で荷重をうけるという想定で指定するものです。 製品ではこれを補強桁と呼んでおり、トラッククレーン作業時が検討対象となっている場合に計算に使用されます。



 2.設計関連

Q2−1.

本プログラムのたわみの計算は、土工指針P.142に記載の式2-11-3により算出されないのか。
A2−1. 『仮設構造物工指針(平成11年3月)』のP.142には、「覆工受げたに載荷される活荷重が“一個”の場合,たわみは式(2−11−2)によって計算する。活荷重が複数個載荷される場合,もしくは分布荷重が載荷される場合は,式(2−11−3),式(2−11−4)によって計算してよい。」と記載されています。

本プログラムでは活荷重が複数載荷するケースや、クローラなどの帯荷重が載荷されるケースも同時に検討していますので、上記を参照して、式(2−11−3)に式(2−11−4)を代入、展開した式を使用して、たわみ量を算出しております。ご了承ください。


Q2−2.

桁受に片溝形鋼を使用する場合、支柱の両側にあるものとして計算されるとのことだが、計算書では確認できない。どのような処理がされているのか。
A2−2. はりが片溝形鋼の場合、構造としては、杭の両側(2本)設置していますが、はり部材の設計は1本単位で行っております。これは、はりに生じる設計断面力を計算する際に、支間長を単純ばりモデルとして、1-0法の影響線解析を行っている事に起因しています。これによって、片側分、すなわち、片溝型鋼1本に発生する設計断面力を算出しているからです。
故に、本プログラムでは片側分に対する断面力を算出し、片側分の断面諸量で応力度照査を行っている事になります。

上記の理由により、鋼材表の断面係数を2倍にする必要はありません。あくまでも1本当たりの断面係数のままにして下さい。
ちなみに、H形鋼は、支間長と隣接支間を連続はりモデルとしています。これによって、支柱直上のH形鋼1本に対する断面力を算出する事になります。


Q2−3.

根太の計算で「許容応力度の計算でl/b>30となり許容曲げ応力度が求まりませんでした」というメッセージが表示されたが、この意味は?
A2−3. 根太のフランジ固定間距離とフランジ幅の比(l/b)が30以上になったため、根太の許容応力度が算出できないことを意味しています。詳細はヘルプの「許容応力度の算出」の項を参照いただくか、土工指針をご参照(比が30以上の場合の算出式は記載されておりません。)ください。


Q2−4.

計算結果で許容値が -1.0 になっている箇所がある。この意味は?
A2−4. 許容値が-1.0になっているのは、許容応力度が算出できないからです。
ご存知のように、土工指針では、許容曲げ圧縮応力度の算出式がl/b>30の場合、設定されていません。
(l:フランジ固定点間距離 b:圧縮フランジ幅)
ヘルプの「許容応力度の指定」及び「計算理論及び照査の方法」-「許容応力度の算出」-「土木仕様」を参照してください。

Q2−5 施工方法がモルタル充填の場合の杭の支持力の計算式が qd= 10N・L/D となっている。土工指針とは異なるが、何に基づいているのか。
A2−5. ご質問の計算式は、「道路土工 仮設構造物工指針(H11.3)」P76の図2-9-11を式にしたものです。
ここに至る経緯につきましては、同指針のP71の「また、プレボーリング工法のモルタル充填は、・・・」をご覧ください。

Q2−6. 「主桁に直交」「主桁に平行」の表現があるが、どういう意味か。.
A2−6. 重機荷重の進行方向を意味します。
・根太(覆工受桁)に直交:根太に対して重機荷重が直交に進行する。または、配備される。
・根太(覆工受桁)に平行:根太に対して重機荷重が平行に進行する。または、配備される。
という意味です。

Q2−7. モルタル杭の計算は可能か(H鋼の先端面積、周長で計算されている)。
A2−7. 本プログラムでは、周長、先端面積を、部材登録データ中より該当データを取得し、結果を算出しています。
これらの値は、初期設定では矩形(H鋼)のものになっています。
お手数をおかけいたしますが、お問い合わせのようなモルタル充填の場合には、メニュー[登録]-[部材の登録]の「支柱(くい)」におきまして、「杭先端面積(cm2)」「杭周長(cm)」を変更していただきますようお願い致します。

なお、先端地盤の極限支持度および最大周面摩擦力度は「地中連続壁」に準じて算出しております。

ヘルプの「支柱(くい)の許容支持力」の「モルタル充填の場合」もあわせてご参照ください。

Q2−8. 仮桟橋の支持杭の許容支持力算出における、杭先端地盤のN値(N2杭先端から2m上方の範囲における平均のN値)の算出方法は?
A2−8. ご質問の平均N値は、地層データのN値を用いて計算いたします。杭の先端から上方2mで層が変化しない場合は、先端位置の地層のN値が平均N値になります。層が変化する場合は、それぞれの層について2m中に占める厚さ及びN値より平均値を計算します。
 平均N値=Σ(層厚×N値)/2.0

Q2−9. Ver.2において、くいの軸力の算出で根入れ部が考慮されていない理由は?
A2−9. 本プログラム Ver.2までの支持杭照査は、入力されている固定荷重や載荷荷重による軸力にて検討を行い、根入れ部の重量は考慮しなくて良いと考え加算しておりませんでした。
その理由としては、
1.建築学会の設計例では、自重の考慮がされていない。
2.全体の軸力に対して、根入れ部の支持杭重量は微少であること。
という事項が挙げられます。
しかしながら、本件につきましては考慮すべきだというご意見・ご要望を数件いただいた経緯がありまして、それらについて検討した結果、Ver.3にて杭の自重を全長で扱うようにしております。

Q2−10. 支持杭の許容支持力算出における、杭先端地盤のN値(杭先端から2m上方の範囲の平均N値)の算出方法を教えてほしい。
A2−10. ご質問の平均N値は、地層データのN値を用いて計算いたします。
杭の先端から上方2mで層が変化しない場合は、先端位置の地層のN値が平均N値になります。
層が変化する場合は、それぞれの層について2m中に占める厚さ及びN値より平均値を計算します。
平均N値=Σ(層厚×N値)/2.0

Q2−11. 「考え方」−「設計条件」−「部材条件」画面の「土留め壁鉛直荷重の求め方」の選択で鋼矢板の枚数はどのように決定されているのか?
A2−11. 仮設指針P.66(2)土留め壁の鉛直荷重分担幅の考え方に準じています。
結果的に、はりが片溝鋼の場合は、2枚で受け持つか、4枚で受け持つかという扱いの選択になっています。

Q2−12. 水平力が作用するとき、構台の変位量は算出されるか。(Ver.4)
A2−12. 本プログラムでは、水平力が作用するとき、支柱杭の杭頭変位を算出します。
ただし、構造的に綾構があるか否かで判断します。[形状-架構]画面の垂直ブレースの有無で判定します。
構台の変位量とは、支柱杭の杭頭変位であると解釈しています。

Q2−13. トラック荷重について、進行方向の前輪と後輪との間隔が4.0m、後輪と連行する次の車両の前輪までが3.0mとされているが、何に基づいているのか。(Ver.4)
A2−13. 期限付き構造物の設計・施工マニュアル・同解説のP17によりますと、4輪車の場合、前輪と後輪の間隔は4m、車両間隔は3mと記載されており、それに従っております。

Q2−14. 桁受けの接合部の計算が行われない。(Ver.4)
A2−14. 桁受けの接合部の計算は、支柱の計算が行われていることが前提となります。
入力の[考え方|設計条件|部材条件]において、[支柱杭の設計を行う]をチェックして計算実行してください。

Q2−15. 支持杭の座屈照査について、仮設指針P50の安定照査式とは異なる理由は?(Ver.5)
A2−15. 弱軸方向に作用する支柱くいを設置(計算結果画面で選択)した場合には、応力度照査式において、σbcy(強軸回りに作用する曲げモーメントによる曲げ応力度)はゼロ扱いとなりますので、その結果、照査式の2項目の結果もゼロとなりますので出力上省略しています。
同様に強軸方向に作用する支柱くいを設置(計算結果画面で選択)した場合には、応力度照査式において、σbcz(弱軸回りに作用する曲げモーメントによる曲げ応力度)はゼロ扱いとなりますので、その結果、照査式の3項目の結果もゼロとなりますので出力上省略しています。


Q2−16. 支持杭について杭頭自由で設計をしたいのだが、どのような入力としたら良いか。(Ver.5)
A2−16. 杭頭自由での設計となるのは、構台の段数が1段([形状|架構]にてh1のみ入力)で垂直ブレースが「無」の場合になります。


Q2−17. ブレースおよび水平つなぎ材の溶接部の必要長さの計算方法の出典は。(Ver.5)
A2−17. 参考図書といたしましては、「期限付き構造物の設計・施工マニュアル・同解説−乗入れ構台−」(日本建築学会)がございます。


Q2−18. 自動決定した場合、杭がH300で許容値以内となるが、H400が自動決定で選択されるのはなぜか。(Ver.5)
A2−18. 本プログラムは、「使用部材の登録」画面にて登録された部材すべてに対して計算を行い、最適な部材を自動決定する仕様となっております。
最適な部材の決定とは、断面性能が許容値内であり、例えば、部材A,B,Cを検討した場合には、A,B,Cの内、応力度と許容応力度の比が1に一 番近い部材が選ばれます。
応力度と許容応力度の比は、「計算結果確認(部材)」画面の「全部材一覧」で、画面右のプルダウンメニューで部材を切り替えてお確かめください。


Q2−19. 部材に対して最大断面力以外の荷重状態も出力したいが可能か。(Ver.5)
A2−19. 本プログラムは、各荷重で計算した結果、最大応力が発生したケースを出力します。よって、申し訳ございませんが、1データで、全荷重ケースの計算 結果を出力することはできません。
特定の荷重での計算結果を確認されたいのであれば、お手数ですが、入力の[考え方-部材の設計に考慮する活荷重]におきまして、出力で確認したい 荷重のみ(荷重1ケース)を選択して計算を行い、出力していただきますようお願いいたします。

Q2−20. 覆工板や部材の設計で荷重が最大の曲げやせん断になる位置に載らないのはなぜか。(Ver.5)
A2−20. 計算時に荷重を移動する刻みが原因だと考えられます。 入力の[考え方]−[設計条件]−[計算条件]タブにて、[活荷重断面力計算時の活荷重移動刻み ΔL]の値を調整してみてください。

Q2−21. 任意位置の死荷重が計算結果に反映されない。(Ver.5)
A2−21. 設定されている任意位置の死荷重が設計支間に載っていないために考慮されない状態になっている事が考えられます。 設計支間に載るように位置を変更してください。

Q2−22. 主桁の設計で固定荷重による応力算出で荷重算出式の最後で1/2にするのはなぜか。(Ver.5)
A2−22. 設計主桁の両側にある「覆工板自重・雑荷重」を1-0影響面積法で集計しています。 例えば、1〜2番目の主桁間にある「覆工板自重・雑荷重」は、2番目の主桁が影響値1.0、1番目の主桁が影響値0.0の三角形の影響値面積に載荷荷重を掛け合わせれば算出できます。
三角形の影響値面積=(1/2)×覆工板自重・雑荷重*覆工板長さ

Q2−23. 覆工板や部材の設計で活荷重が考慮されていないが何故か。(Ver.5)
A2−23. 「覆工板の設計に考慮する活荷重」「部材の設計に考慮する活荷重」の項目で車両の検討項目が全て「OFF」になっていないかをご確認ください。

Q2−24. ベント工法に対応しているか。(Ver.5)
A2−24. 構造や適用する鋼材、および載荷する荷重などに相違があるようですので弊社の「仮設構台の設計」では対応できないと考えられます。


Q2−25. 「土工指針」に準じて設計を行いたい場合にはどうすればいいか?(Ver.5)
A2−25. 適用基準を 「土木(道示・首公)」と選択された場合、「道路土工仮設構造物工指針」H11年3月に準拠した設計となります。


Q2−26. 柱部材設計で 土工指針 の規定に基づき、座屈長を設定したいが?(Ver.5)
A2−26. 適用規準を土木(道示・首公)とした場合、土工指針の2−11−9(3)のl1,l2のうちの大きい値を座屈長として設計致します。ただし、現仕様では桟橋高さが高い場合の橋軸方向の座屈に対する照査は行っておりません。


Q2−27. 使用覆工板がタイプ2の場合、荷重分担率はどう考えるのか?(Ver.5)
A2−27. H鋼1本が分担する載荷荷重の分担率を入力します。
例えば幅1.00mの覆工板では1本当たりフランジ幅が20cmのH鋼から形成されているので,0.2/1.00とし0.2と入力下さい。実際には、ご使用になる覆工板の資料に記載があるかと存じます。メーカーによっては覆工板加工時に鋼材の大きさや性能が異なり数値が異なる場合があります。ご利用仮設構台材の諸元を確認の上ご設計下さい。


Q2−28. 支柱杭の設計時に振動工法は、SI単位系のみでしか検討できないのか?(Ver.5)
A2−28. 全ての入力・計算がSI単位系のみに対応しております。したがってCGS単位系では計算できません。


Q2−29. はりのせん断力を計算する場合(桁受けに平行荷重)、 隣接支間が反映されないが?(Ver.5)
A2−29. はりに利用する部材が、片溝形鋼になっているため、隣接支間側の影響は受けません。以下に、梁部材と隣接支間の関係を記載しますが、隣接支間≠0で片溝形鋼の場合に該当します。


Q2−30. 支持力計算の適用基準は、単位系で異なるのか?(Ver.5)
A2−30. SI単位系のみ対応しております。CGS単位系では計算できません。


Q2−31. 「支柱の設計条件」にある軟弱層の厚さと、「地層の設計条件」にある層厚は計算上、同じものを使用しているのか?(Ver.5)
A2−31. 本プログラムでは、軟弱層厚は支柱の設計条件と地層データで入力いただきますが、支柱の設計条件は、変位などを計算する際の仮想支点の算出に利用しています。
詳しくは、製品help「支柱(くい)に働く水平力による応力」に記載しておりますので、此方をご確認下さい。計算式中の「A」が入力いただく厚さになります。
また、地層データ値は杭の許容支持力算定時に利用します。併せて「支柱(くい)の許容支持力」もご確認下さい。



Q2−32. 車両荷重を考慮しない設計は可能か?(Ver.5)
A2−32. 人道橋や資材ヤードのような設計をされる場合は、設計時に車両以外の群集荷重などのみの設計が出来ますので可能です。
「覆工板の設計に考慮する活荷重」「部材の設計に考慮する活荷重」の項目で車両の検討項目全てを「OFF」として設計下さい。



Q2−33. クローラクレーンの走行時の計算はどのようにしてするか?(Ver.5)
A2−33. 覆工板、部材の設計に考慮する活荷重の画面でクローラクレーン走行時をチェックしてください。


Q2−34. 一般車両用の仮橋の計算は可能か?またその場合、設計水平震度をあたえての地震時も検討可能か?(Ver.5)
A2−34. 何れも可能です。
プログラム内部で用意しているデータは、製品helpの「トラック荷重の考え方」に記載の荷重のみですが、登録→荷重の登録にて登録して戴くか、「トラック荷重の選択」で直接入力して戴くことにより可能です。
荷重の登録をされる際は、輪軸荷重を入力登録いただきご利用下さい。
登録荷重は、「トラック荷重の選択」にて選択が可能となります。
水平係数として入力いただく諸元が、地震時の水平震度となります。
但し、本プログラムでは、水平力としての設計に対応していますので、鉛直震度成分のKvについては考慮できません。



Q2−35. 覆工板の計算において、前方吊り作業時、斜方向吊作業時の際クローラクレーンの荷重強度wはどのように求めるのか?(Ver.5)
A2−35. 製品ヘルプの「荷重の考え方」の下の「クローラクレーン荷重の考え方」を参照ください。以下は、根太に平行な場合の考え方です。

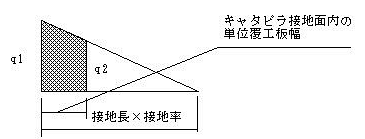

覆工板はご存じのように、サイズが規定されており、吊り作業時のように設置荷重が三角形分布となる場合には覆工板一枚上にクローラー(キャタピラ)の接地面が全て載らない為、分布状況を考慮した検討が必要です。
また、覆工板の設計方向によっては、三角形分布で考慮する荷重も全てが上載されません。
この様な場合には、載荷荷重が載る範囲での設計となり、単位面積あたりの荷重強度wも覆工板上に載荷される荷重を考慮したものとなります。

載荷幅が覆工板幅1mより明らかに大きい場合には、上記図の斜線部の面積が載荷される文応荷重となります。
即ち、三角荷重となる載荷分布荷重のq1より覆工板幅分の荷重分のみの考慮となります。
さらに、計算時は入力されている衝撃荷重を考慮し、覆工板・部材それぞれに加算された値がwです。


Q2−36. 支柱の設計計算において、先端支持層の層厚が2Mを満たないときには、下層地盤のN値を考慮できるか?(Ver.5)
A2−36. 対応しております。くい先端位置の平均N値の取り扱いは、「道路土工 仮設構造物工指針」では、P.71(下から2行目)、P.72より「くい下端からの層厚2mに満たない場合は、下層地盤のN値を用いて先端で支持する極限支持力度を算定する」と記述されています。


Q2−37. 覆工板のタイプを選択するとき、タイプ1、タイプ2、タイプ3の選択肢があるが、タイプ3とは何を想定しているのか?(Ver.5)
A2−37. 覆工板1、2のタイプは出力にも( )書きで解るように一般的に流通している材料であり、覆工板3はこれら一般的に流通している覆工板以外の製品を解析に使用する場合に利用頂く為に設けております。
その諸元は、「覆工板材料データ」にて入力いただくこととしています。


Q2−38. 覆工板の強度不足の場合は、補強桁を入力しますが、補強桁と覆工板の断面係数を合計しないのか?(Ver.5)
A2−38. 本プログラムでは、使用選択する覆工板で持たない場合に、補強桁により設計をする仕様としています。
現仕様では、選択されている覆工板と入力される補強桁の諸元を合算し設計するのではなく、入力諸元で設計を行っています。
その為、言い換えれば、覆工板+補強桁分の断面諸量を入力して頂き設計することも可能です。
合算された断面係数を入力されればその値をもって計算し、覆工板の代わりに別の部材を用いるとして設計される場合には、その部材の諸量入力により計算をおこないます。


Q2−39. 支柱杭に鋼矢板を使用することは可能か?(Ver.5)
A2−39. 現版では直接鋼矢板を支柱杭とすることはサポートしておりません。
支柱杭としてはH型鋼を主眼としており、その入力諸元もH型鋼における入力方法となっています。

鋼矢板を使用しようと入力データを工夫して入力したとしても、そのデータで計算して得られた結果のうち、特にくいの支持力につきましては、そのままでは使用できません。
これは、土工指針p67以降に基づき計算する場合などその評価が鋼矢板とH型鋼では異なるためです。
その為必要諸元の入力には注意が必要です。

登録鋼材の諸元ではAf,Awが有りますが、くいの安定計算でH鋼の場合はAwを使用しせん断応力度を算出しています。その為、それに応じた諸元を検討して相応の入力値が必要となります。
他にも、鋼矢板としての検討の際に必要な項目がある為現仕様では、その入力に対して適切な結果となるか保証外となります。

なお、本来鋼矢板自身はその構造諸元から断面係数などが低く座屈に抗し得ないとの考え方が多く支持杭としては適していないと考えられます。
ご設計される場合には一度H型鋼による結果を基に軸力などの計算反力を元に別途必要な諸元による計算を設計者判断でされることをお奨めいたします。


Q2−40. 土木(道示、首公)基準で、支持力算定時にN値の上限があるようだが?(Ver.5)
A2−40. プレボーリング工法−モルタル充填工法の場合、N値の先端地盤の上限を「30」としています。
これは、土工指針(平成11年)p76によります。
また、プレボーリング工法−モルタル充填以外の場合は「40」としています。
こちらは、土工指針(平成11年)p70によります。
また、製品ヘルプ「支柱(くい)の許容支持力」の項も併せて参照してください。
当プログラムでは、基準のとおり上限を設けるか、上限を設けずに計算するかを指定することが可能です。設計者の御判断によって使い分けてください。


Q2−41. トラッククレーンの吊り荷重は、アウトリガー4箇所に分散されているのか?(Ver.5)
A2−41. アウトリガーの荷重分散については、道路土工 仮設構造物指針 p311参考資料−2 建設用重機の載荷方法等を参考にされると良いと存じます。作業時の分担を考慮し、設定するものとされています。
作業分担率の入力値により3箇所に分担する事も、4箇所に分担する事も可能です。


Q2−42. 支持杭の支持力照査では、根入れ部分の支持杭自重は加算されないのか。(Ver.5)
A2−42. 支持杭照査は、入力されている固定荷重や載荷荷重による軸力にて検討を行っております(製品ヘルプの支柱(くい)の設計記載事項を参考下さい)が、根入れ部の重量は考慮しなくて良いと考え加算しておりません。

その理由としては、
@建築学会の設計例では、自重の考慮がされていない。
A全体の軸力に対して、根入れ部の支持杭重量は微少であること。

以上からVer.2までは上記の考え方により加算しておりませんでしたが、Ver.3より根入れ部の自重も考慮するように改善しております。


Q2−43. 桁受け(大引)として片溝形鋼を使用する場合、鋼材の諸数値は予め「部材の登録」で2倍にしておく必要があるのか。(Ver.5)
A2−43. 予め部材登録(断面係数や面積を2倍にして計算)する必要はございません。
はりが片溝形鋼の場合、構造としては、杭の両側に(2本)設置していますが、はり部材の設計は1本単位で行っております。これは、はりに生じる設計断面力を計算する際に、支間長を単純ばりモデルとして、1-0法の影響線解析を行っている事に起因しています。これによって、片側分、すなわち、片溝型鋼1本に発生する設計断面力を算出しているからです。故に、本プログラムでは片側分に対する断面力を算出し、片側分の断面諸量で応力度照査を行っている事になります。以上の理由により、ご質問のように断面係数を2倍にする必要はありません。


Q2−44. 有限長の杭の設計は行えるか。(仮定した根入れが2.5/βを下回った場合の照査は可能か。)(Ver.5)
A2−44. 対応しております。
[考え方-設計条件-計算条件]タブで指定することができます。
仮設指針P.147では、βL≧2.5の場合、半無限長の杭として計算してよいとして、杭頭部固定、杭頭部自由の曲げ、変位式が示されます。
本プログラムでは、βLがこれを満足しない場合に、本計算スイッチにチェックマークを付けることで、土木工事設計要領(地方整備局)第一編共通編に従い、下表に示す割増率を考慮することができます。
なお、土木工事設計要領では、2≦βL<2.5の場合には有限長の杭として解析を行うものとすると記載していますが、本プログラムでは、βL<2.0も含めまして、βL<2.5について、有限長の杭として扱います。
βL<2.0の場合の適正につきましては、設計者にてご判断下さい。


Q2−45. 桁受けのせん断照査について、ヘルプに「覆工受桁の直下に杭がある場合などは、桁受けのせん断照査は不要と考えられます」とある。感覚的には理解できるが、なにか参考文献等はあるか。(Ver.6)
A2−45. 桁受け、支柱が1本上にきれいに重なっている場合は、桁受けのせん断照査は不要であると考えられます。
ただ、参考文献を参考にしたものではなく、このスイッチはユーザ様からのご要望に対応した機能となります。


Q2−46. 部材ボタン表示が赤のままになっているがなぜか。(Ver.6)
A2−46. ご指摘箇所の判定色は、各部材ごとに登録された全て部材に対して行っており、決定された各部材に対してに着目した判定ではありません。
計算結果確認(部材)の各部材一覧タブでNGがないかをご確認ください。今後は、決定された各部材に対して着目した判定もできるように拡張を検討いたします。


Q2−47. くい・支柱の設計の項目で、βL<2.0としているのはなぜか。また、βL<2.0の場合、くいを剛体として扱うことはできるか。(Ver.6)
A2−47. 本製品でβL<2.0の場合も有限長の弾性体として扱えるようにしているのは、あくまでもプログラムにある程度の自由度を持たせるためであるとご理解ください。
βL<2.0の場合に剛体として扱うという計算手法については大変申し訳ございませんが、本製品では現在対応しておらず、設計を行うことができません。

剛体として扱う場合、地中のくいに対し分布ばねの設定等が別途必要になり、モデル化の考え方が根本的に異なると考えられるため、本製品における「有限長として扱う」といった設定では代用できないと考えられます。


Q2−48. 桁受けの片溝形鋼の断面二次半径はどの計算で使用されているのか。(Ver.6)
A2−48. 建築基準でかつ桁受けを水平つなぎ材として設計する場合に応力度計算で使用します。


Q2−49. トラック荷重の満載時の考え方を教えてほしい。(Ver.6)
A2−49. ここで言う満載とは、有効幅員内に最大載る事の出来る台数で検討するという意味です。その途中の台数では検討しません。
具体的には、最大載る台数が5台の場合は、常に5台が載荷されている状態で検討し、4台載った場合、3台乗った場合は検討しません。


Q2−50. 設計条件で支持杭の設計時の軸力に「最大軸力/N」とあるが、このNは何を示しているのか。(Ver.6)
A2−50. 支柱の軸力算出時の反力の取り扱いを指定します。
Nに1を入力すれば、着目(設計)くいは最大Rを受け持つことになり、それよりも大きい値を入力すれば、その分配されたRを受け持つことになります。


Q2−51. 任意位置の死荷重を入力すると、結果としては「任意死荷重」と「重機荷重」の結果の厳しい方が出てくるのか。(Ver.6)
A2−51. 任意死荷重と重機荷重を比較しているのではなく、任意荷重を考慮したうえで、重機の載荷位置を計算しています。
任意死荷重の扱いは覆工板雑荷重等と同じです。


Q2−52. 仮桟橋の計算で、2.3.8 桁受け接合部のボルトの設計において、ボルトに作用する水平力が載荷荷重による水平力を作用しているが、支柱本数等による低減などは考えないのか。(Ver.6)
A2−52. はり(大引)がH鋼の場合は、期限付き構造物の設計・施工マニュアル・同解説-乗入れ構台-(S61年版)にしたがって接合部の計算を行いますが、ヘルプにも記載の通り、この際の水平力は一構面全体の固定荷重による水平力のうち設計くいが分担する面積比分の荷重による水平力と載荷荷重による水平力の合計となります。
同マニュアルの計算例もそのようになっており、本プログラムではそれに従っておりますことをご了承ください。


Q2−53. 土木仕様の場合の水平ブレースの取り扱いについて教えてほしい。(Ver.6)
A2−53. 土木仕様の場合は、構面に作用する水平力の計算において、水平ブレースによる分散を考慮しません。
杭の設計時には、水平ブレースの自重も考慮して計算を行います。


Q2−54. 鉄道基準の場合の許容値はどのように算出されているのか。(Ver.6)
A2−54. 基本的には、鉄道基準(H13)のp.187に記載されている解説表4.3.2-1(SS400)、4.3.2-2(SM490)に準じております。
SM490については、計算式ではなく割増し後の許容値が記載されておりますので、製品内部では、以下のように計算を行っております。
 指針の解説表の許容値÷1.5×割増係数(製品の入力値)


Q2−55. 主桁、受桁の はりせい高、ウェブ高は設計に使用されているか。(Ver.6)
A2−55. はりせい(高さ)は、基礎ボルトの設計、または建築基準の適用時に許容値の算出に用います。
ウェブ厚については、現在は計算には使用しておりません。図面、形状図に影響しています。


Q2−56. コンクリート基礎の場合に、土留め壁の影響を考慮した地耐力の検定は行えるか。(Ver.6)
A2−56. コンクリート基礎の設計に対し行っているのは安定照査のみとなります。
あくまでも入力された地層条件に応じて計算を行いますので、土留め壁の崩壊角の影響などを考慮することはできません。


Q2−57. タイプUの構造で、トラックB活荷重の平行時に、覆工板に作用する荷重がw1=280.0と出てくるが、この算出方法を教えてほしい。(Ver.6)
A2−57. トラック荷重:根太に対して平行時の場合以下のようになります。
 構台タイプU
  w1 = P÷接地長×(1.0+衝撃係数)
  P:トラックの荷重選択で入力された各車軸の重量のうちの最大値。
  接地長:0.5(m)固定
280.0というのは、衝撃係数がデフォルト値0.4の場合に、以下の計算により求められます。
  w1 = 100.0÷0.5×(1.0+0.4)=280.0
その他の重機やタイプ別の詳細は、製品ヘルプー計算理論および照査の方法ー覆工板の設計ートラック荷重の考え方をご覧ください。


Q2−58. くいの設計における、載荷荷重による水平力で使用する「W : 最も重い機械の重量」について、「トラック荷重の場合は、構台に乗るトラック荷重による着目構面の反力とする」との記載があるが、具体的な算出手法を教えてほしい。(Ver.6)
A2−58. 詳しくは、製品ヘルプ[補足ー最も重い機械の全重量が加わると指定した場合のトラック荷重による杭の軸力]に記載しておりますので、併せてご確認ください。

■タイプT
(@)トラック(直交)
 この場合は、橋軸方向(断面図B-B)の着目支間、隣接支間に最大でどれだけのトラックが載荷できるかを考え、その台数を合計します。
 たとえば、製品のSample1で荷重をトラック荷重(直交)に限定した例で示しますと、まず、前輪と後輪による反力が、計算書の[はりの設計ー曲げモーメントの算出ー4)トラック荷重による曲げモーメント]に出力されています。
 Sample1の場合、着目支間+隣接支間=4.5+3.5=8.0ですので、トラックの幅4.0m、連行間隔3.0mを考慮すると、最大の荷重状態は、後輪×2+前輪×1となります。したがって、
 W = 243.810×2+60.952 = 548.57(kN)

(A)トラック(平行)
  この場合の最も重い機械の重量は、構台に載荷されるトラック荷重の荷重強度Piの合計値となります。
 W = 荷重強度Pi×連行台数×2(←Piは片側分の荷重強度。トラック1台分に換算)
トラック荷重の荷重強度Piは、入力画面で、考慮する荷重を"トラック(直交)"に限定し、[設計条件]画面で、支柱くいの設計方針を"期限付き構造物の考え方"としたうえで、計算書を出力しますと、「はりの設計ーせん断力の算出ー6)トラック荷重(直交)による主桁反力」に出力されております。

■タイプU
(@)トラック(直交)
 この場合の考え方は、タイプTのトラック(平行)と同様です。

(A)トラック(平行)
 全重量の算出は、 橋軸方向に重機を載荷させ、着目構面が最大となる状態の反力を用いております。
 反力の算出に用いている載荷状態の確認は、入力画面で考慮する荷重を"トラック(平行)"に限定し、[設計条件]画面で、支柱くいの設計方針を"期限付き構造物の考え方"としたうえで、計算書を出力してください。その後、計算書の[はりの設計ーせん断力の算出ートラック荷重(平行)によるせん断力(支間)]をご覧いただきますと、着目支間における載荷状態と反力の値がご確認いただけます。
 全重量を算出する際は、隣接支間側の重量も考慮しますので、この載荷状態につづく形で隣接支間に重機を載荷し、着目構面の反力を算出し、着目支間での反力との合計値がトラック荷重の全重量となります。


Q2−59. 架構間隔を1つしか設定せず、垂直ブレースもない形状の場合、座屈長の値が架構間隔の値そのままになってしまうのだが、なぜ仮想支持点を考慮していないのか。(Ver.6)
A2−59. まず前提としまして、建築基準には垂直ブレースがない場合の取り扱いが明記されていないため、このような形状については、適用基準を「建築学会」としていても、仮設構造物工指針に準拠して対応しています。
この仮設指針では、垂直ブレースがない場合に、くいを自立のくいと見なし、杭頭を回転の拘束がない半無限長のくいとして取り扱っているため、「仮想支持点」という概念が適用できません。
このような背景から、座屈長は仮想支持点までの距離を含めずに計算しております。

こういった特殊な形状の場合は、妥当な座屈長の値を直接設定していただくことを推奨いたします。
[許容値]の画面にて、「支柱(くい)」のタブを選択していただき、鋼材タイプに応じて、「指定方法」を"部材長"とします。
表右端の「有効座屈長」の欄が入力可能となりますので、こちらで直接座屈長を設定してください。


Q2−60. はりの設計時における曲げモーメントの計算で、結果が異常に小さい。調べてみると、その他のケースでは設定している重機が考慮されているにもかかわらず、はりのモーメント算出時のみ活荷重が考慮されていないことが原因のように思える。このような結果となるのは何故か。(Ver.7)
A2−60. 曲げモーメントが発生しない原因として、以下2つが考えられます。
 (1) [考え方|設計条件]の[部材条件]タブにて、はり・くいの設計方針が「覆工受桁による荷重の分散を考慮する」と設定されている
 (2) 覆工受桁とくいの水平方向の位置がすべて一致している。
はり・くいの設計方針については、以下の製品ヘルプを合わせてご参考ください。
/* 以下製品ヘルプより抜粋 */
▼「主桁による荷重の分散考慮」を指定した場合
固定荷重(覆工板・雑荷重・主桁自重)、載荷荷重は、主桁(根太)を介して、桁受け(大引)に伝達されるとして桁受け(大引)の応力、及び支柱に作用する軸力を算出します。
▼「期限付き構造物の考え方」を指定した場合
固定荷重(覆工板・雑荷重・主桁自重)、載荷荷重は、桁受け(大引)に直接加わるものとし、主桁(根太)を介しての荷重の分散を考慮せず、桁受け(大引)の応力を算出します。支柱の軸力は、1本の支柱に最も重い機械の全重量が加わるものとして算出します。
▼「乗入れ構台設計・施工指針の考え方」を指定した場合
固定荷重(覆工板・雑荷重・主桁自重)、載荷荷重は、桁受け(大引)に直接加わるものとし、主桁(根太)を介しての荷重の分散を考慮せず、
桁受け(大引)の応力を算出します。支柱の軸力は、桁受け(大引)のせん断力が最大となる荷重を載荷して算出します。


Q2−61. ベースプレートの断面力算出の際に、bp=支柱からの張出長が今はフランジ端からプレート縁端になっているが、その根拠は?(Ver.7)
A2−61. ベースプレートの設計の考え方は、「疑問に答える路面覆工・仮桟橋の設計・施工ノウハウ(2004年4月)近代図書」を参考にしています。
この書籍では、ガイド図においてbpをプレート縁端からフランジ端までとしているようでしたのでこれに準じています。

また、ベースプレートの設計に使用しているくいの幅は、設計に使用しているくい材の種類によって変わります。
 支柱ぐいの作用方向が強軸方向の場合 ⇒ 使用するくい幅は、フランジ幅
 支柱ぐいの作用方向が弱軸方向の場合 ⇒ 使用するくい幅は、はりせい高さ
支柱ぐいの作用方向については、製品メイン画面の上部ツールバー[登録|部材の登録(M)...]から確認することができます。

ベースプレートの設計については、製品ヘルプ[計算理論および照査の方法|コンクリート基礎の設計|各部材の設計]の“Aベースプレート”に記載されておりますので、併せてご参考ください。


Q2−62. 「荷重」-「クローラクレーン載荷位置(群集荷重)の設定」において、「載荷位置確認」ボタンを押しても特に載荷位置を確認できないのはなぜか。(Ver.7)
A2−62. 載荷位置の確認では、以下を3D表示により確認することができます。
1)幅員方向の非載荷幅
2)[橋軸方向重機位置を指定する]をONとした場合の重機位置
(OFFの場合は、プログラム内部で一番危険と考えられる載荷位置を自動検索します)
左右の非載荷幅がともに0.0で、[橋軸方向重機位置を指定する]がOFFとなっていると、何も描画されない場合があります。


Q2−63. Cチャンネルでの計算は可能か。(Ver.7)
A2−63. 受桁の鋼材は、H鋼、片溝形鋼に対応しており、Cチャンネル(リップ溝形鋼)に製品として正式に対応はしておりませんが、設計の考え方等が片溝形鋼と同じように考えても良いのであれば、片溝形鋼として断面性能を登録していただくことでCチャンネルを用いた設計は可能です。
ただし、Cチャンネル独自の設計方法や考え方が規定されている場合、これには対応していませんので、その点ご注意いただければと思います。


Q2−64. くいの支持力の計算において、「※N値≦2 の軟弱層の周面摩擦力を考慮しない」と記載されているにもかかわらず、粘性土でN≦2の場合に、周面摩擦力を考慮しているようだが、なぜか。(Ver.7)
A2−64. ご指摘の「N値≦2 の軟弱層の周面摩擦力を考慮しない」件についてですが、土工指針(仮設構造物工指針)の参考文献として記載されている「道路橋示方書・同解説 W下部構造編(平成14年)」を参考にしております。
この中で(p.362)、最大周面摩擦力度について以下のように記載されています。
“…(前略)、N値が2以下の軟弱層では、…(中略)…、N値により最大周面摩擦力度を算出してはならない。しかし、N値が小さくても粘着力cが大きく、周面摩擦力が期待できる場合もあるので、別途土質試験により粘着力を求め、これにより最大周面摩擦力を推定するのが良い。”
したがいまして、最大周面摩擦力をN値から推定する砂質土では、信頼性が乏しいためこの時の値を0.0としておりますが、最大周面摩擦力を粘着力から推定する粘性土については、この限りではないとしています。


Q2−65. 敷桁タイプの設計を行うことはできるか。できない場合、代用できる製品はあるか。(Ver.7)
A2−65. 申し訳ございませんが、敷桁部分(直接基礎含む)については本製品では設計できません。
ただし、主桁部材については、単径間モデルで設計できると考えられます。
敷桁部分の直接基礎の設計については、主桁部材のせん断力を鉛直力とみなし、例えば、「基礎の設計」の直接基礎で検討するということもできると考えられます。


Q2−66. 計算条件で設定した「覆工板の材質」が、「補強桁」の材質に反映されてしまう。(Ver.8)
A2−66. Ver.8より、補強桁の材質を別々に設定できるようになりました。
[考え方|設計条件]-「計算条件」タブにて設定可能です。


Q2−67. 2次元フレーム解析の適用範囲は?(Ver.7)
A2−67. 2次元フレーム解析は、現在、以下の条件を満たす構造物に適用できます。
 (1)乗入れ構台
 (2)タイプT(幅員と受桁が直交)
 (3)支持杭(コンクリート基礎は未対応です)
これは、路面覆工や、タイプU(幅員と受桁が平行)、コンクリート基礎の場合のフレーム解析について、準拠基準に明記がないためです。


Q2−68. セメントミルク強度の検討に用いる、支柱の周長Ψ、面積Apはどの値を使用しているのか。(Ver.8)
A2−68. セメントミルク強度検討時の面積と周長の取扱いにつきましては、以前弊社から日本建築学会に問合せを行い、下記のような回答をいただいております。
『鋼材からセメントミルクへの応力伝達についての検討なので、H形鋼のせいをa、はばをbとすると、
 ψ=2(a+b)
 Ah=a・b
となります。』
したがって、上記回答を参考とし、ψは有効周長、Ahを閉鎖断面積として計算を行うこととしております。


Q2−69. [はり接合部のボルトのデータ]画面で設定できる「水平力の考え方」は何が異なるのか。(Ver.8)
A2−69. それぞれ、以下のように考えます。
〇期限付きS61
 一構面全体の重機以外による水平力のうち、設計くいが分担する範囲の水平力と、重機による水平力の合計
〇乗入れ構台H26
 くいに作用する全水平力の1/2


Q2−70. はり接合部のボルトデータ画面で初期値として設定されている、使用本数、ボルトの有効断面積、せん断応力度の出典を教えてほしい。(Ver.8)
A2−70. 適用基準で選択している基準によって根拠が異なります。

〇建築学会(期限付きS61)、または建築基準(平成14年)の場合
 期限付き構造物の設計・施工マニュアル(S61)のp.86に設計事例があり、その値を参考にしています。
   ボルト名称 → M22
   使用本数 → 4本
   有効断面積 → A=3.8(cm2) … 380.0(mm2)
 以下の値は、同基準p.13の表2.4の値を利用しています。
   せん断応力度 → 1.35(t/cm2) … 1.35÷1.5×10^-2= 90.0
   (※1.5は割増係数、10^-2はt⇒Nへの単位換算)

〇建築学会(H26)
 「乗入れ構台設計・施工指針」(H26.11)のp.122に設計事例があり、その値を参考にしています。
   ボルト名称 → M22(付図1.48)
   使用本数 → 4本
   有効断面積 → A=303(mm2)
 以下の値は、同基準p.34の表2.3.1の値を参考にしています。
   せん断応力度 → 92.0 … 138÷1.5= 92.0
   (※1.5は割増係数)

〇上記以外(仮設土工、鉄道など)
 道路土工 仮設構造物工指針(H11.3)のp.50-表2.6.5より、
   せん断応力度 → 90.0 … 135÷1.5= 90.0
 上記以外は、「建築学会(H26)」を参考にしています。


Q2−71. 任意荷重の計算書の内容に関して、Ver.7とVer.8で違っているのはなぜか。(Ver.8)
A2−71. 任意鉛直荷重の取扱いがVer.8〜変更になりました。この任意荷重は、そもそもVer.7まで「死荷重」として取り扱っていたものです。 (旧版では、「任意位置の死荷重」という名称となっていました。) そのため、旧版では任意荷重は固定荷重(死荷重)として、部材の自重等と同じように集計されております。 Ver.8では、これを活荷重扱いにもできるよう、各種係数(水平係数、衝撃係数)の考慮や、たわみ計算に考慮できるように拡張したため、 計算書の出力において、荷重集計の最後に別途集計するように変更致しました。 各種係数が1.00であれば、計算内容は従来通りですので、最終的な断面力の数値に影響はございません。


 3.図面作成編




戻る
UC-1 INDEX


お問合せ窓口




[ ユーザー紹介 ]
中国船級社
[ お知らせ ]
FORUM8デザインフェスティバル2017-3Days+Eveのご案内






>> 製品総合カタログ


>> プレミアム会員サービス
>> ファイナンシャルサポート

最近リリースした製品
RC断面計算
(部分係数法・H29道示対応)
Engineer's Studio® 面内 Ver.3
UC-1 Engineer's Suite 積算 Ver.4
xpswmm 2017
UC-win/Road (Simulink連携
プラグイン・オプション)

キャンペーン実施中
H29道路橋示方書対応リリース
記念、複数同時購入割引
UC-win/Road Ver.12 PSQ
認証取得
オータムFPBポイント倍増

セミナー・イベントカレンダー
開催間近のセミナー
12/12  UC-win/Road DS体験
12/13  UC-BRIDGE(分割施工
 対応)(部分係数法・
 H29道示対応)新製品体験
12/14  CIM入門
12/15  UC-win/Road・VR(東京)

ソフトウェア/支援サービス
VRソフト(バーチャルリアリティ)
《UC-winシリーズ》
・道路・シミュレータ
・ドライブ・シミュレータ
・マイクロ・シミュレーション
・避難解析・シミュレーション
>>その他VRソフト
FEM解析ソフト
・3次元プレート動的非線形解析
・2次元動的非線形解析
・総合有限要素法解析システム
>>その他FEM解析ソフト
土木・建築・設計ソフト
《UC-1シリーズ》
・構造解析/断面
・橋梁上部工
・橋梁下部工
・基礎工
・仮設工
・道路土工
・港湾
・水工
・地盤解析
・CALS/CAD
・維持管理・地震リスク
・建築/プラント
・船舶/避難
>>その他土木・建築・設計ソフト
SaaS/クラウド
《スパコンクラウド®》
・スパコンクラウドサービス
《VR-Cloud®》
・リアルタイムVRシステム
《UC-1 for SaaS》
・FRAME面内
・FRAMEマネージャ
・RC断面計算
・UC-Draw
・電子納品支援ツール
・グループウェア/事務処理
・ファイル転送サービス機能
・UC-1 クラウドサービス
解析支援サービス/サポート
・UC-win/Roadサポートシステム
・設計成果チェック支援サービス
・Engineer's Studio®解析支援
・地盤解析支援サービス
・EXODUS/SMARTFIRE解析支援
・xpswmm解析支援サービス
・建物エネルギーシミュレーション
・3Dレーザスキャン・モデリング
・3D模型サービス
・3D報告書・図面サービス
>>その他支援サービス
各種ソリューション
・耐震診断/解析
・鋼橋設計
・橋梁新工法
・建築設計
・自治体
・医療系VRシステム
・パーキングソリューション
・ECOソリューション
>>その他ソリューション
