Multiframe to Engineer's Studio® コンバーター
3次元積層プレート・ケーブル対応動的非線形解析

最新版製品価格 ●リリース 2013年5月30日
UC-win 動的非線形解析
 主な対応項目
本製品は、Multiframe(以下、MFという) のデータファイルを弊社の3次元構造計算プログラムEngineer's Studio®(以下、ESという)のデータファイル形式に変換するプログラムです。

画像をクリックすると大きな画像が表示されます。

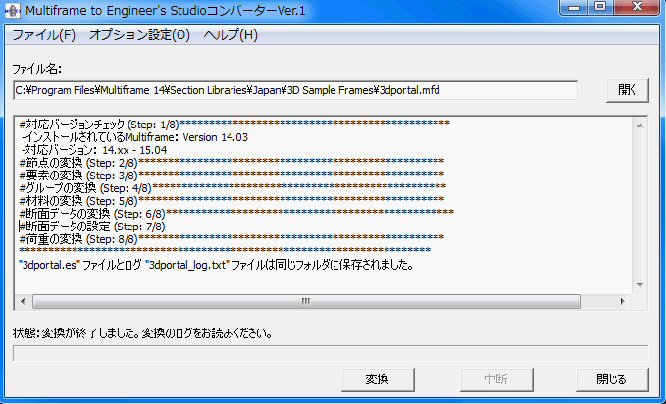

■図1 製品のメイン画面
 変換の仕組み

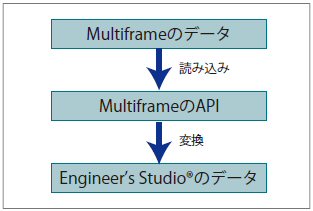

本製品の変換仕組みは以下の図2に示します。

画像をクリックすると大きな画像が表示されます。
■図2 本製品の変換仕組み
 対応状況
本製品は、MFのデータをMFのAPIを通して変換を行います。従って、MFのAPIで公開されていないインターフェイスに対して、その対応するデータを取得できません。また、ESのデータベースに登録されていない部材形状・寸法は数値データとして変換されます。

項目 対応  解説
節点データ
フレーム要素 MFにある圧縮側、引張側にのみ剛性をもつフレーム要素は、両側に剛性のあるフレーム要素へと変換。
支点条件
ばね支点 圧縮側、引張側のみ剛性があるばね支点は、両側に剛性があるばね支点へと変換。
フレーム要素の材端条件と形状
  1. 材端条件の軸力非伝動機能は、変換できません。
  2. 材炭形状で、オフセット機能は変換できません。
ばね要素 × MFのAPIが 未公開のため、変換されません。ESで新規作成となります。
剛体要素 属節点の各自由度(DOF)はマスター節点の各自由度と同様に設定。
平板要素 × MFのAPIが 未公開のため、変換されません。
断面データ
  1. MFのAPIが 未公開のためMFの 標準断面とCustom1〜Custom3に 登録された断面データのみが変換。
  2. 断面寸法でテーパやtfパラメー タはESの断面データベース内に相当するパラメータがないため変換されません。
  3. Hat型、LSB型、Unknown型の断面データは、数値断面として変換。
材料
  1. 「鉄」は鋼板材料として変換。
  2. 「Alminium」材料と「Timber」材料は、ESには存在しないため弾性材料として変換。
  3. 「Unknown」材料がESには存在しないため変換されません。
基本荷重 基本荷重は節点荷重、部材荷重、強制変位です。
死荷重 ただし、複数死荷重がある場合、最初の死荷重が死荷重と して変換されます。他の死荷重はその荷重と相当する基本荷重として変換。
組合せ荷重 組合せ荷重中の組合せ荷重は、基本荷重に分解後、組合せ荷重になります。
静水圧、流量、浮力、
波動、風荷重
× MFのAPIが未公開の ため、変換されません。ESで手動設定。
地震荷重、パネル荷重 × MFのAPIが未公開の ため、変換されません。ESで手動設定。
温度荷重 部材断面の上部と下部で温度差がある場合は、断面の上部と下部の温度差の平均値を設定。
■表1 対応状況

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

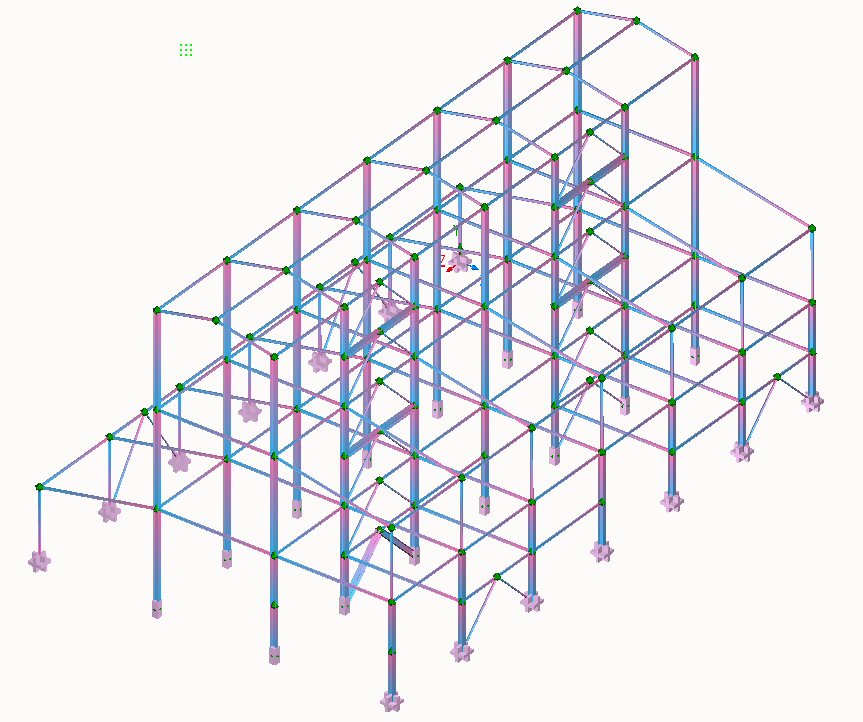

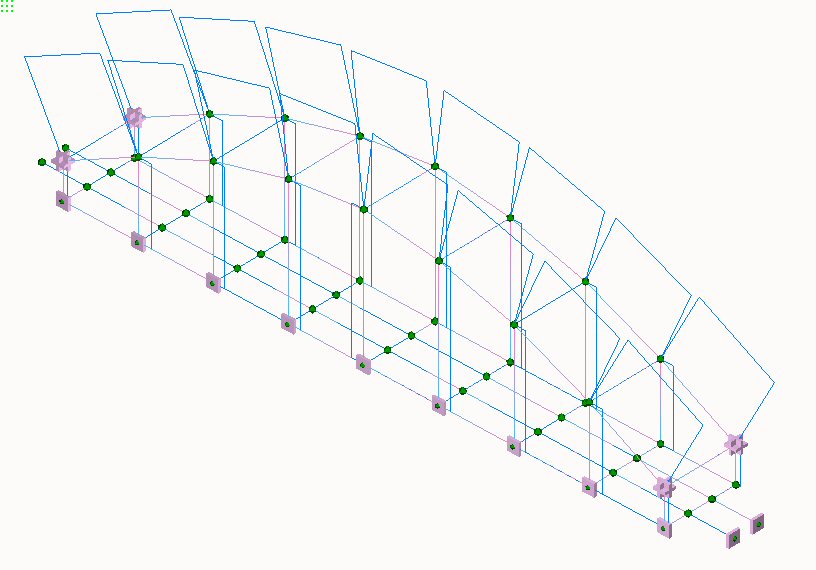

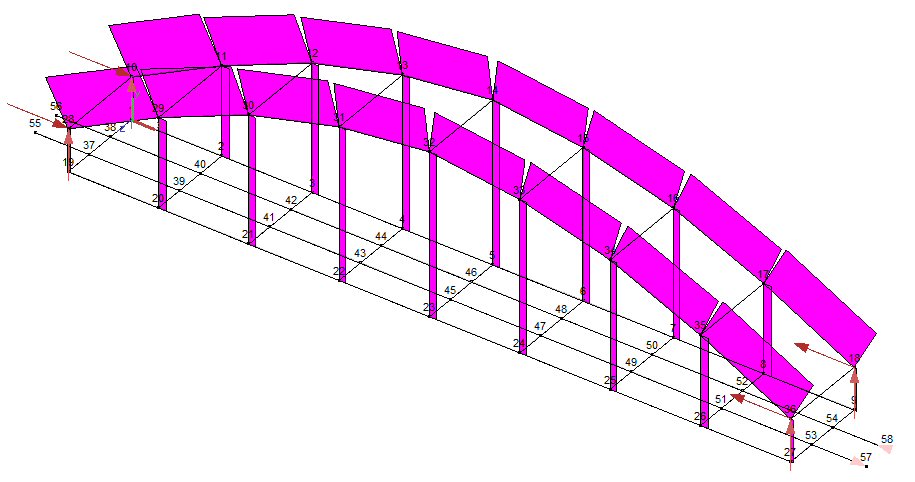

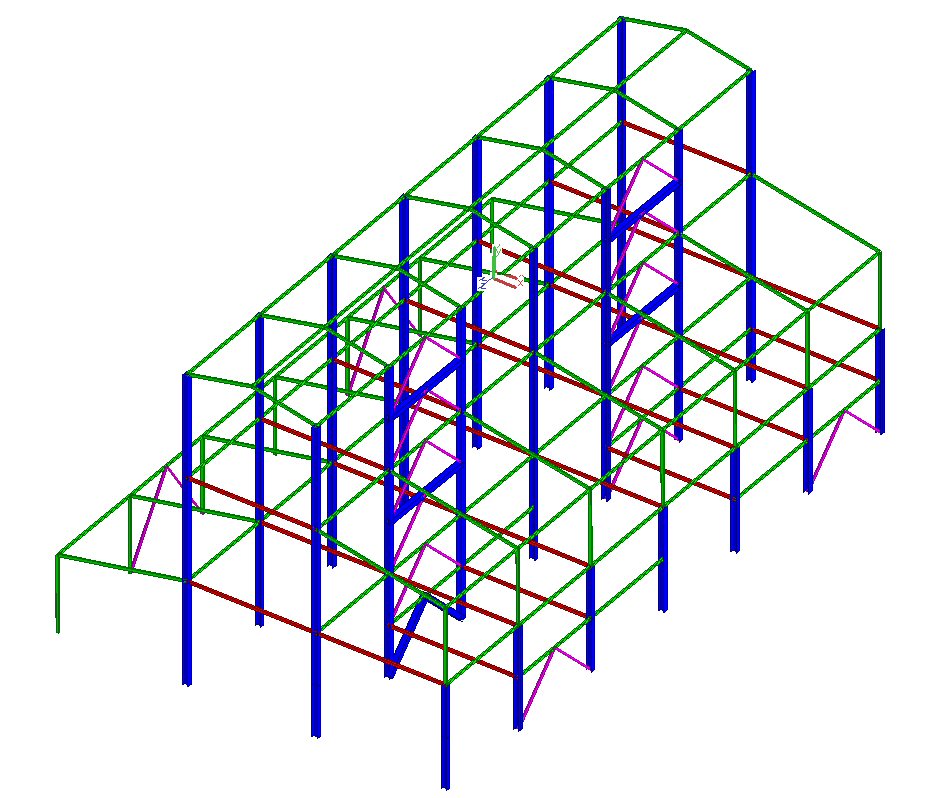

 ■図5  Multiframeのデータ    ■図6 Enginee's Studio®変換データ
(Up&Coming '13 夏の号掲載)
