 Multiframe 総合情報 Vol.31

Multiframeは、3次元骨組構造解析プログラムです。入力断面として、JIS規格の鋼材断面が標準で登録されている他、ユーザ任意の断面を使用することもできます。計算後、鋼構造設計規準(日本建築学会)に準拠した断面算定を行うことができます(オプション)。また、Ver.12から平板要素を用いた立体解析をサポートしています。

 Multiframe 新機能トピックス Ver.16.01

Curved Patch Support(曲線パッチサポート)機能

この機能は、2次元の平板要素から、3Dや曲線の平板要素を作成する機能です。作成例を以下に示します。

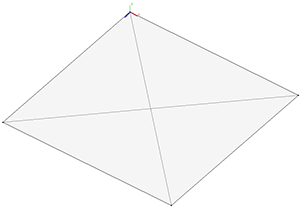

1. 4辺を梁要素で囲われた矩形の平板要素を作成します。

■図1 平板要素

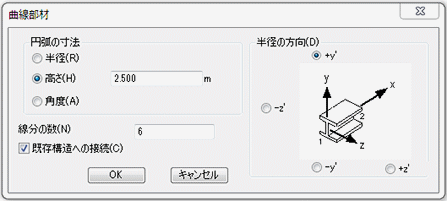

2. 4辺の梁要素を選択して、「作成メニュー|円弧に変換」をクリックします。設定後、「OK」をクリックします。


■図2 円弧に変換

3. 梁要素が図のように円弧に変換されますので、次に平板要素(パッチ)を選択して、「右クリックメニュー|パッチメッシュ」をクリックします。

■図3 パッチメッシュ

4. 分割数を入力し、「OK」をクリックすると梁要素に沿って平板要素が円弧に変換されます。

■図4 曲線パッチ完成 1

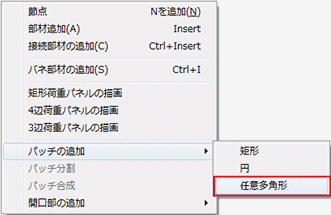

5. その他、梁要素のみを先に円弧に変換し、その梁要素に沿って後から「任意多角形」平板要素を作成する事により、同様の曲線パッチが作成される方法を説明します。 「右クリックメニュー|パッチの追加|任意多角形」をクリックします。

■図5 任意多角形平板要素1

6. 全ての節点を順に選択して行き最後に「Enter」キーをクリックします。

7. 先述の方法と同じ曲線パッチが作成されます。

■図6 任意多角形平板要素2   ■図7 曲線パッチ完成2

 有償セミナー

Multiframeのユーザの方を対象に、有償セミナーを開催しています。
1日の講習で、1人1台のパソコンを使用した操作実習形式です。Multiframe、Section Makerのプログラム概要から、操作手順について、実務に即活かせる内容を1日で習得できるよう解説いたします。

 3次元構造解析セミナー  CPD
●開催日 :2013年9月27日(金)9:30〜16:30
●本会場 : 東京本社 品川インターシティA棟セミナールーム
 ※TV会議システムにて東京・大阪・名古屋・福岡・仙台・札幌・金沢 にて同時開催
●参加費:1名様 \18,000

Multiframe 開発元: Formation Design Systems(現ベントレー・システムズ)オーストラリア フリーマントル市
■Multiframe Ver.16 日本語版  2013年 6月リリース済み
