 Multiframe 総合情報 Vol.38

Multiframeは、Ver.12から平板要素を用いた立体解析をサポートしています。
今回はMultiframe Advancedに備わっている、固有値解析機能をご紹介いたします。

 Multiframe 固有値解析機能

固有値解析
構造物の振動特性(固有周期、固有振動モードなど)を求める事です。設計を行う場合、特に耐震設計では共振の影響を踏まえて、振動特性を把握しておくことは非常に重要となります。

固有振動モード

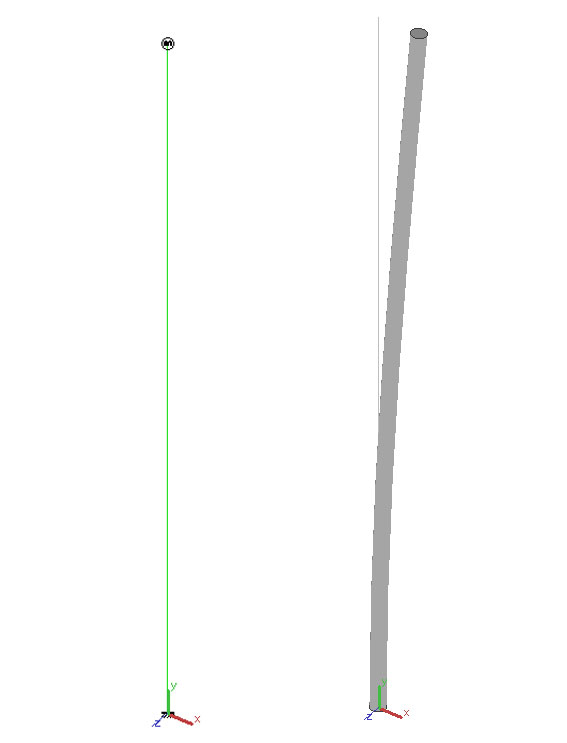

固有値解析の結果、固有振動モードが求まります。固有振動数の小さい順(固有周期の大きい順)に1次、2次…n次振動モードと呼ばれます。図1のように、1自由度の最もシンプルな構造の場合、求まるモードは1つとなります。自由度が増えるに従って、求まるモード数も増えることになります。

画像をクリックすると大きな画像が表示されます。
■図1. 1自由度モデル-1次モード

刺激係数、有効質量(有効質量比)
刺激係数は、各次の振動モードが全体の振動を刺激する割合、振動に影響する質量の割合(あるいは全質量に対する比)を示します。有効質量は、刺激係数の2乗で表されます。これらは例えば、地震時にどの振動モードが支配的となるかを判断する指標となります。

固有解析実行手順
データは標準で用意されているサンプルデータの中から「3Dtower.mfd」を使用し、簡単に設定例を示します。

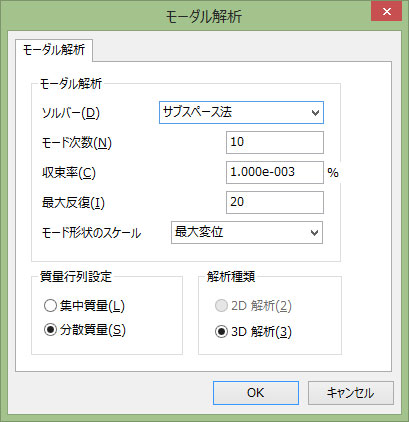

  1. 「解析メニュー|モーダル解析」をクリックします。表示されたダイアログに沿って、必要な項目を入力します。解析手法として、「サブスペース法」と「ヤコビ法」を選択することができます。


    画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
      ■図2. 解析メニュー

    ※固有値解析計算か収束しにくい、あるいは、収束しない様な場合、切り替えると収束することがあります。そのまま、「OK」をクリックすると解析が実行されます。

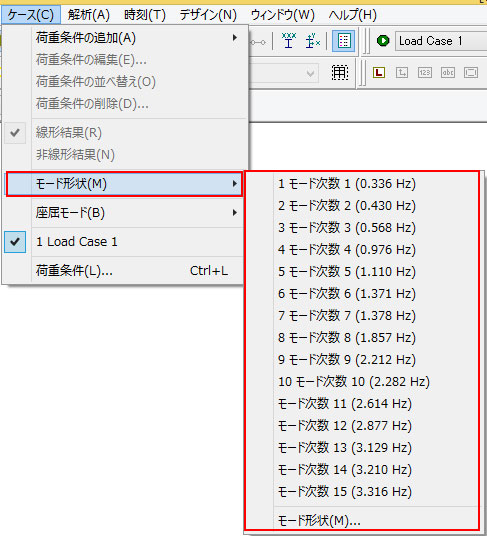

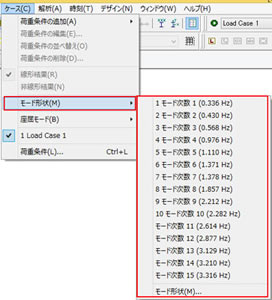

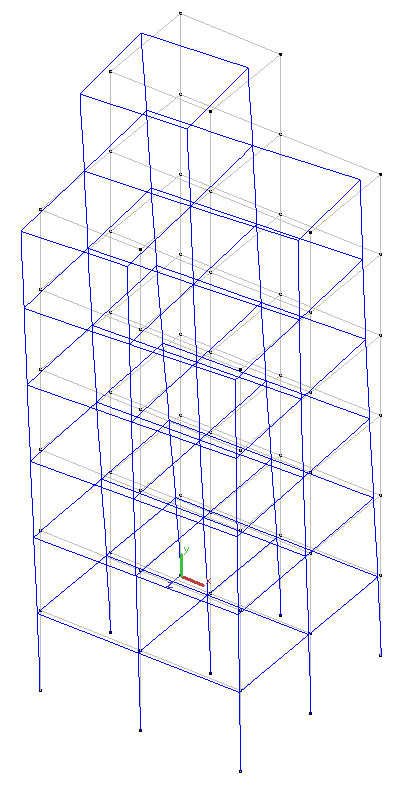

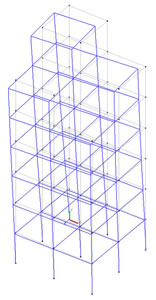

  2. 結果の確認に移ります。計算が完了した後、「プロットウィンドウ」に切り替えます。「ケースメニュー|モード形状」にカーソルを合わせると固有振動モードを選択することができ、「変形」ツールボタンをクリックすると選んだモードの最大変形図が表示されます。また、「表示メニュー|アニメーション」をクリックし、「図面」ボタンを選択して「OK」をクリックすると、動画を見ることもできます。

    画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。
    ■図3. ケースメニュー/モード変形図

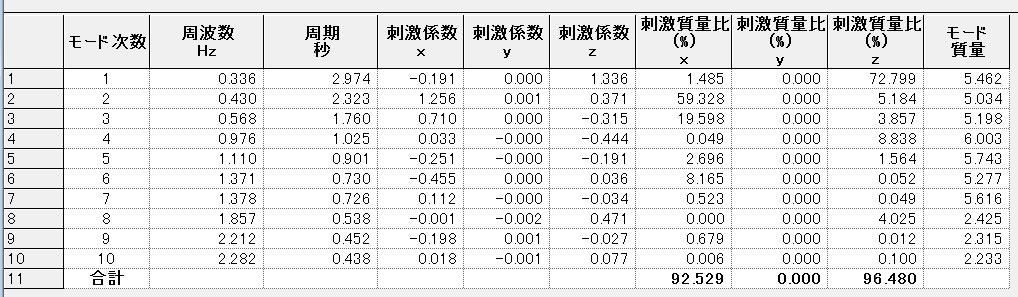

  3. 固有値解析により求まった係数他に関しては、「結果ウィンドウ」 に切り替え、「固有値振動数」シートを選択すると確認できます。

     画像をクリックすると大きな画像が表示されます。
    ■図4. 結果ウィンドウ|固有値振動数

    Multiframe Advancedでは、時刻歴応答解析機能があります。この中で、動的解析を行う場合、モード減衰をRayleigh減衰により考慮することが可能で、剛性マトリックスと質量マトリックスにかかる係数α・βを与えるために、固有値解析結果が必要となります。

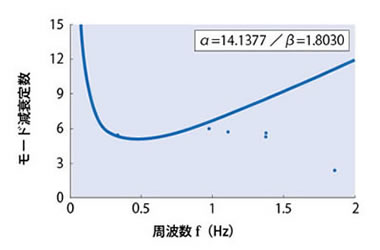

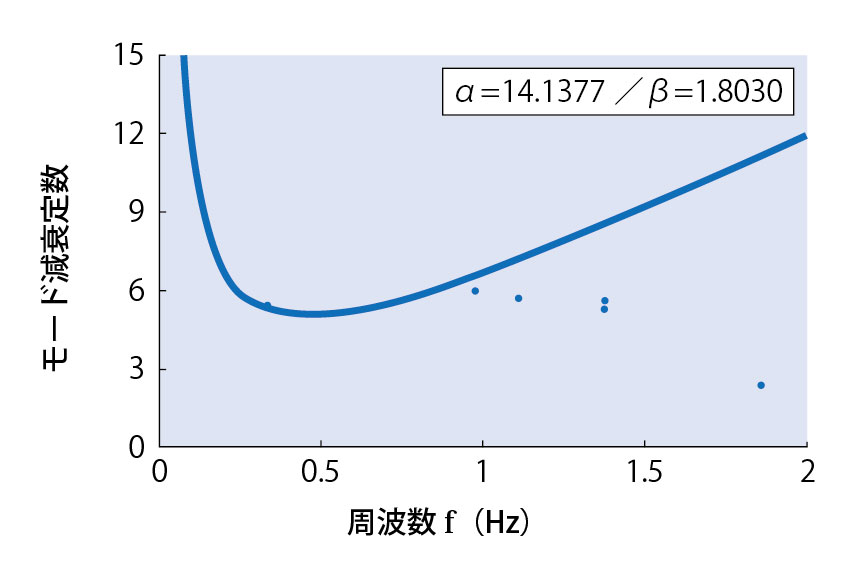

    参考として、サンプルデータで求まった固有振動モードより、2次と3次モードを選択した場合の、Rayleigh減衰の「モード減衰定数-周波数」の関係を図5に示します。

     画像をクリックすると大きな画像が表示されます。
    ■図5. モード減衰定数-周波数関係


 有償セミナー

Multiframeのユーザの方を対象に、有償セミナーを開催しています。1日の講習で、1人1台のパソコンを使用した操作実習形式です。

 3次元構造解析セミナー  Webセミナー対応
●開催日 : 2015年4月8日(水)9:30〜16:30
●本会場 : 東京本社 品川インターシティA棟セミナールーム
 ※TV会議システムにて東京・大阪・名古屋・福岡・仙台・札幌・金沢 にて同時開催
●参加費: 1名様 \18,000 (税別)

開発元:Bentley Systems(Formation Design SystemsはBentley Systemsに吸収合併)
■Multiframe Ver.17.01 日本語版  2014年 8月リリース
