New Products & Service シミュレーション
VR-NEXTクライアントアプリケーション
クラウドデータ共有サービスに保存した3Dデータを可視化、操作するアプリケーション
●新規価格
●リリース
無償(初版基本機能)
2019年2月末

 はじめに
VR-NEXTクライアントアプリケーションは、クラウドデータ共有サービスに保存している3Dデータと属性にアクセスし、3DVR空間上で可視化と操作するためのクロスプラットフォームアプリケーションです。また、基本機能は無償ビューアとして提供します。
 基本機能
データアクセス権限
クラウドのデータにアクセスするため、クラウドデータ共有サービスのユーザアカウントを使用します。このユーザ情報を使用してログインすれば、ユーザ権限通りのデータアクセスが可能です。

クロスプラットフォーム
このアプリケーション本体はクロスプラットフォームで各OSと端末向けの対応を行う予定です。初版ではWindowsプラットフォームに対応し、順次iOSとAndroidに対応する予定です。また、必要に応じてLinuxの対応も可能です。

3Dデータダウンロード
クラウドに保存している3Dモデルデータを必要に応じてダウンロードし、登録された緯度経度の位置に表示します。3D空間上で実際に見たい場所の周辺にある物だけをダウンロードし、ローカルストレージにキャッシュすることでデータの変更が無い限り通信量を抑えることができます。また、端末の性能によって表示するデータ量を自動的に調節する機能を搭載し、大規模のプロジェクトでも着目する場所だけを表示し、携帯端末での利用も可能です。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

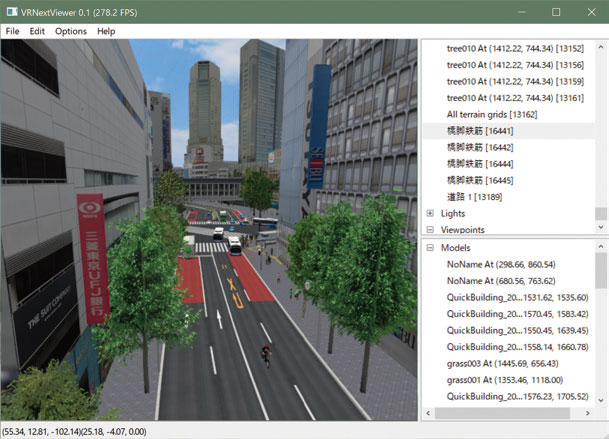

図1 メイン画面と座標編集

モデル関連情報へのアクセス
モデル情報は3D形状だけではなく、モデルの属性データにもアクセスできます。モデル元データとインスタンスそれぞれ任意の属性を3D空間から変更、追加が可能で、クラウドと同期します。緯度経度座標の編集や、関連ファイル(PDF、図面データ、報告書など)をローカルストレージに保存することが可能です。

画像をクリックすると大きな画像が表示されます。

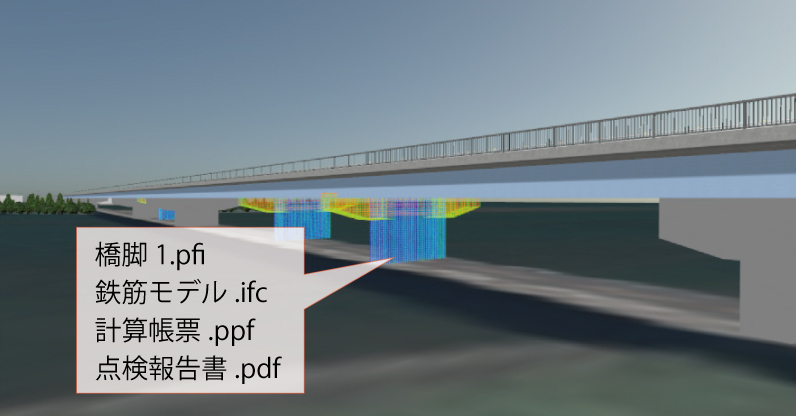

図2 属性と関連ファイルアクセス
 SDKと拡張開発について
本アプリケーションはC++言語と高いモジュラリティで開発され、今後C++ネイディブAPIをリリースする予定です。他分野へ様々な拡張機能の開発と共有ができるようにしていきます。
 レンダリングエンジン
クラウドにあるデータの簡易ビューアだけではなく、VRアプリケーションとして使用できる様に、表現力と性能の高いレンダリングエンジンを開発いたしました。詳細は「VR-NEXTレンダリングエンジン:PBR対応」のページで説明いたします。
 今後の予定
今後、本アプリケーションの拡張を継続し、より高度に幅広く使用いただけるようにいたします。

IFCデータ内の属性情報への対応、データ編集機能強化:3Dモデルやファイルを3D空間から追加や削除、携帯端末位置情報と視点連動機能、各種VRデバイスとの連携・AR機能、UC-win/Road側で行ったVRシミュレーション結果のアニメーション再生機能、基本機能を搭載したWebアプリケーションも今後提供する予定です。

(Up&Coming '19 新年号掲載)
