UC-win/Road Ver.14ではシミュレーション機能と連携性を拡張するバージョンアップになります。主な機能拡張を紹介いたします。
 360度映像生成
UC-win/Roadの動画出力を360度映像に対応します。3D映像として生成が可能で、これによりVRシミュレーションをVR動画形式で公開やVRヘッドマウントディスプレーで体験することが可能になります(図1)。
 Shaderカスタマイズ機能
UC-win/Roadレンダリング処理のカスタマイズができるようになります。映像内にレンダリングされたオブジェクト属性により、最終的なピクセル色を変更することが可能です。このピクセル色処理はOpenGLシェーダ言語GLSLにより自由にカスタマイズ可能です。活用の例として、オブジェクトセグメンテーションによる空間分析機能や、ディープラーニング教習と検証データの作成等に使用できます(図2)。

画像をクリックすると大きな画像が表示されます。 画像をクリックすると大きな画像が表示されます。

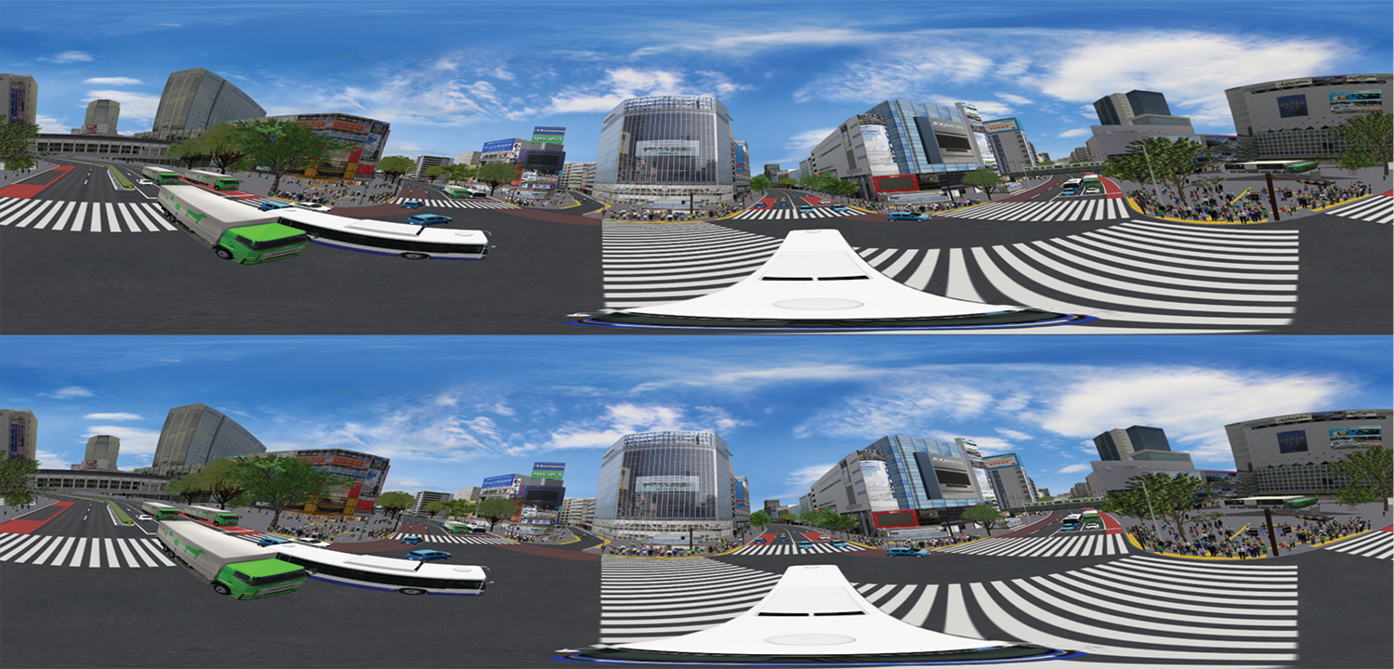

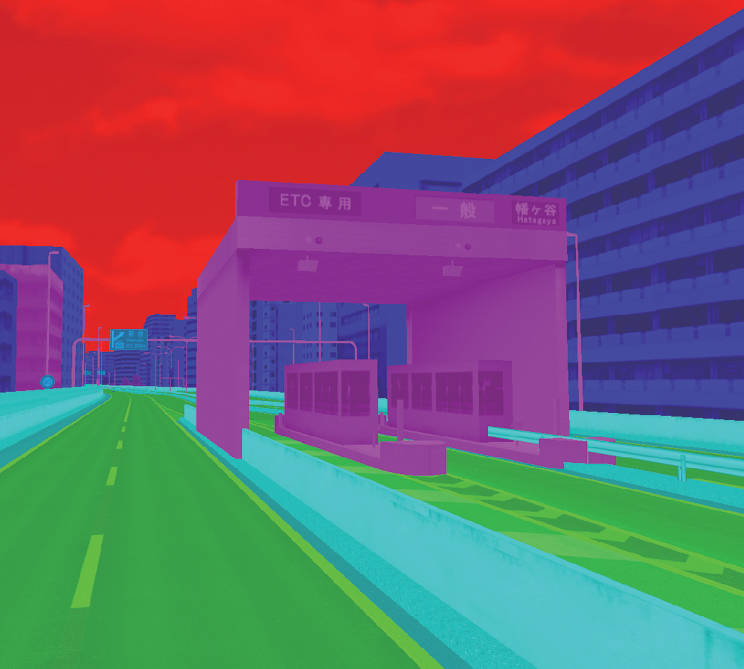

図1 360度映像ファイル 図2 セグメンテーションの例
 VISSIM連携
UC-win/Roadでは、マイクロシミュレーションプレーヤーを使用して、PTV社製の交通解析ツール、VISSIMのアニメーションファイル(*ani.txt)を取り込み、交通解析結果の可視化が可能ですが、今回新たな機能として、シミュレーション実行時にUC-win/Road上で運転している車両情報をリアルタイムにVISSIMへ送り、VISSIM上で計算、周辺車両の計算結果と共にUC-win/Roadへ反映させる機能を実装しました。これにより、運転車両の状態をVISSIM側へリアルタイムに反映でき、VISSIMによる計算結果の3次元可視化をよりリアルにできるようになります。
上記機能はシミュレーションプレーヤーとは別プラグインで提供されます。なお、対応するVISSIMはVer11からです。

連携要素
VISSIMで提供されているAPIを用いてVISSIMへ接続、切断、データ送信、計算結果の取得を行います。
連携の対象は以下の通りです。
 ・運転車両(位置、速度)
 ・周辺車両(位置、速度)
 ・交通信号

シミュレーションの流れ
UC-win/RoadとVISSIMの車両、信号をそれぞれ関連付け、シミュレーションを開始すると、UC-win/RoadからVISSIMへ自車情報を送り、VISSIMが計算した結果がUC-win/Roadへ反映されます。

なお、UC-win/Roadの車両運動モデルを活かし、VISSIMのシミュレーションデータのポスト処理に自動車のサスペンションの動きや、滑らかな旋回挙動とタイヤ回転、道路縦断勾配の考慮を実現し、シミュレーションのリアリティを向上します。

図3 シミュレーション連携イメージ 図4 ポストプロセスによる車両サスペンションの反映
(Up&Coming '19 春の号掲載)
