●Multiframe 総合情報 Vol.13

 Multiframeは、3次元骨組構造解析プログラムです。入力断面として、JIS規格の鋼材断面が標準で登録されている他、ユーザ任意の断面を使用することもできます。計算後、鋼構造設計規準(日本建築学会)に準拠した断面算定を行うことができます(オプション)。

●サポート情報
ここでは、最近弊社に寄せられた問い合わせと、その回答をご紹介したいと思います。

Q. 異なるファイルのフレームを1つにしたい。
A. ここでは下図のように「Model A.mfd」と「Model B.mfd」を結合して「Model C.mfd」を作成する方法をご紹介します。

Model A

Model B
↓ ↓
Model C
▲図1

 まず,Model Bを受け入れるModel Aを開きます。Model AとModel Bで部材が重なる場合はインポートできないため,予めModel Aの部材を削除します。重なる部材は下図の太線部分です。

→
▲図2

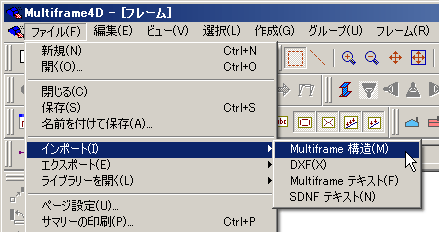

 ファイルメニューのインポート / Multiframe構造を選択します。

▲図3


 新たに読み込む(インポートする)ファイル「Model B.mfd」を選択し,「開く」ボタンを押します。

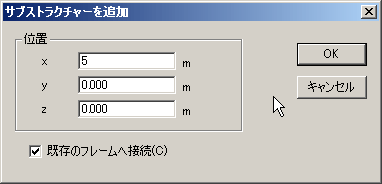

 「サブストラクチャーを追加」というダイアログが現れます。ここに,Model AとModel Bの原点の相対距離を入力し,OKを押すと図1のModel Cが作成されます。

▲図4


●Version12の開発計画
 今号で紹介しております,先日品川で行われた「FORUM8デザインフェスティバル2009-3Days」において,開発元であるFormation Design SystemsのJake Hannah氏よりVer.12のご紹介がありました。
 年内中にテストを行う予定とのことです。下図のように平板要素を用いた解析が可能となります。

▲図5


●有償セミナー
 Multiframeのユーザの方を対象に、有償セミナーを開催しています。
 1日の講習で、1人1台のパソコンを使用した操作実習形式です。Multiframe、Section Makerのプログラム概要から、操作手順について、実務に即活かせる内容を1日で習得できるよう解説いたします。
 前回は11月26日に弊社の各拠点をTV会議システムでつなぎ開催しました。多くの方にご参加いただき、ありがとうございました。
 今後の業務にお役立ていただければ幸いでございます。


TV会議システム
 弊社の各拠点をつないだTV会議システムを利用して、セミナーを開催いたします。お近くの会場をご利用ください。

Multiframeセミナー

 ●日時 2010年 2月 10日(火)    ●参加費 \15,750
 ●本会場 フォーラムエイト東京本社 GTタワーセミナールーム  TV会議システムにて 東京・大阪・名古屋・福岡にて同時開催


開発元:Formation Design Systems:フォーメーション デザイン システムズ
■Multiframe Ver.12 日本語版 リリース予定日:2010年4月
