調節池・調整池の計算 Ver.5
防災調節池および大規模宅地開発に伴う調整池の設計を支援するプログラム

最新版製品価格 ●リリース 2012年6月5日
UC-1水工

 はじめに
「調節池・調整池の計算」は、2007年1月の初版リリース後、2011年8月にVer.4として「浸透施設の機能強化」を行い、今回「流域貯留施設等技術指針(案) 平成19年3月への対応、複数形態流域情報入力(林地開発基準と同様)、複数オリフィス配置、もぐりオリフィス、減勢工の計算、出力強化」に対応したVer.5をリリースします。今後は、「調節池・調整池の計算Ver.5」において「計算機能」の充実を図っていきますので、「調節池・調整池の計算Ver.4」をお持ちのお客様も「調節池・調整池の計算Ver.5」への改訂をご検討くださいますようお願いします。

以下に、これらの追加・拡張機能の概要を紹介します。
 流域貯留施設等技術指針(案)平成19年3月への対応
適用基準入力画面に新たに「流域貯留施設等技術指針(案)」を設け、「流域貯留施設等技術指針(案)平成19年3月」に準拠した以下の計算を行います。

画像をクリックすると大きな画像が表示されます。
■図1 適用基準入力画面

  • 簡便法(貯留施設・浸透施設併用型)による洪水調節容量計算
  • 簡便法(型側溝を設ける場合)による洪水調節容量計算
  • 簡易法(U型側溝を設ける場合)による湛水時間の計算
  • 流量から越流巾の計算(洪水吐き)

画像をクリックすると大きな画像が表示されます。
■図2 簡便法(貯留施設・浸透施設併用型)結果画面
 複数形態流域情報入力への対応
「林地開発基準準拠」時のみに対応していた複数の流域形態(流出係数、土地利用状況定数、流域面積)について他の準拠基準時においても同様に指定できます。

画像をクリックすると大きな画像が表示されます。
■図3 流域−流出係数、面積入力画面
 複数オリフィス配置への対応
オリフィスを最大10個まで配置できるように対応しました。放流管U(矩形)、(円形)2段タイプの場合は、オリフィスは最大20個まで配置可能であり、各オリフィス寸法は、オリフィス形状毎に入力することができます。また、オリフィスを設置せずに、他の放流施設(せきの放流及びポンプ放流)のみでモデル化することも可能です。


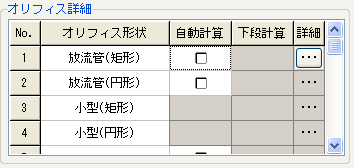

■図4 複数オリフィス入力画面
 もぐりオリフィスへの対応
矩形、円形のもぐりオリフィスの計算に対応しました。外水位はオリフィス毎に一定であるとし、また、接近流速水頭を考慮することができます。

画像をクリックすると大きな画像が表示されます。
■図5 矩形もぐりオリフィス入力画面
 減勢工の計算への対応
減勢工の以下の計算に対応しました。
  • 接近水頭、接近流速、全水頭の計算
  •
  • 水叩き始端水深、フールド数、跳水水深、跳水の長さの計算
画像をクリックすると大きな画像が表示されます。
■図6 減勢工の入力及び計算結果画面

以上、「調節池・調整池の計算 Ver.5」の追加・拡張機能の概要をご紹介いたしました。今後もユーザの皆様からのご要望にお応えして、改良・改善に努めていきます。どうぞご期待ください。
(Up&Coming '12 夏の号掲載)
