New Products & Service 維持管理・地震リスク

橋梁定期点検業務での近接目視による損傷状況を記録し、各種点検調書と、部材図・損傷図を作画するシステム

●新規価格389,000円 国総研版:284,000円

●リリース 2020年 4月 6日

Ver.3の改訂内容

Ver.3では、主に次の機能拡張を行いました。

・「橋梁定期点検要領 (平成31年3月)」に対応

・「橋梁点検業務の効率化」(既存図面の活用)に対応

以下の機能により、既存図面の活用(既存の損傷情報を再登録することなく、損傷情報の編集、出力に対応)を可能とします。

  1. 既存の損傷図面をインポート
  2. 図面に作図された損傷要素(文字列)を損傷情報に変換
  3. 損傷情報の編集後、損傷図面・点検調書へ出力

以下に、これらの機能の概要を紹介します。

既存図面インポート

既存の点検業務図面、および、点検調書をインポートします。

※ 図面:一般図、 部材図、 損傷図

 図面ファイル形式 : SXF, DXF, DWG, JWW, JWC

※点検調書:点検調書(その1)・・・点検業務情報を取得

 点検調書(その6)・・・損傷写真情報を取得

画像をクリックすると大きな画像が表示されます。

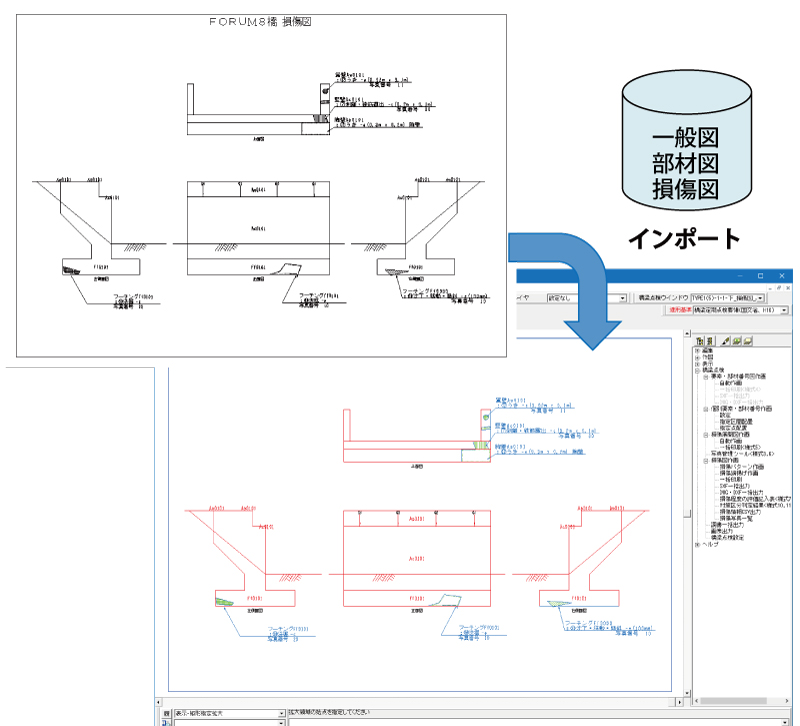

図1 既存図面インポート

損傷情報変換(図2)

インポートした損傷図面に作図された損傷要素(文字列)から損傷情報に変換(一括変換、個別変換)します。

※一括変換(図面内文字列から一括して損傷情報に変換)

※個別変換(図面内文字列を個別に選択して損傷情報に変換)

損傷図面、点検調書エクスポート(図3)

生成(読込み、追加、編集)した損傷情報は、「SXF,DXF, DWG、JWW, JWC」形式の損傷図面、および、「橋梁定期点検要領(平成26年6月版、平成31年3月版)」の点検調書として出力します。

画像をクリックすると大きな画像が表示されます。

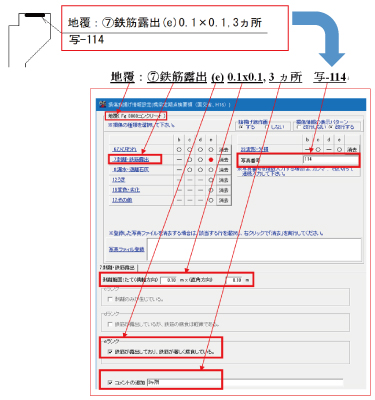

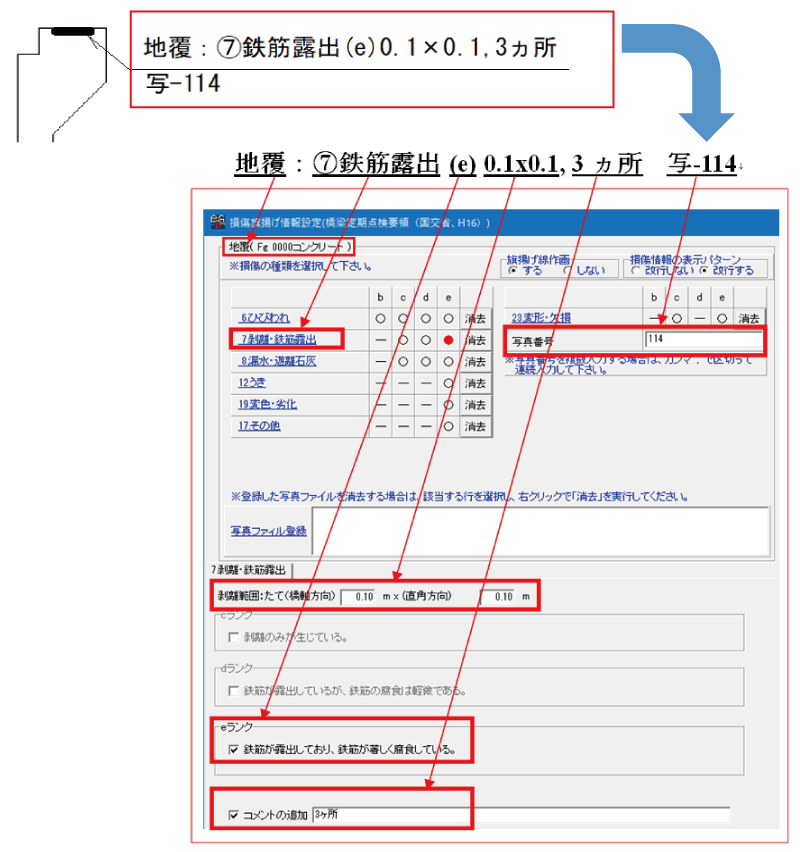

図2 損傷要素(文字列)から損傷情報変換

画像をクリックすると大きな画像が表示されます。

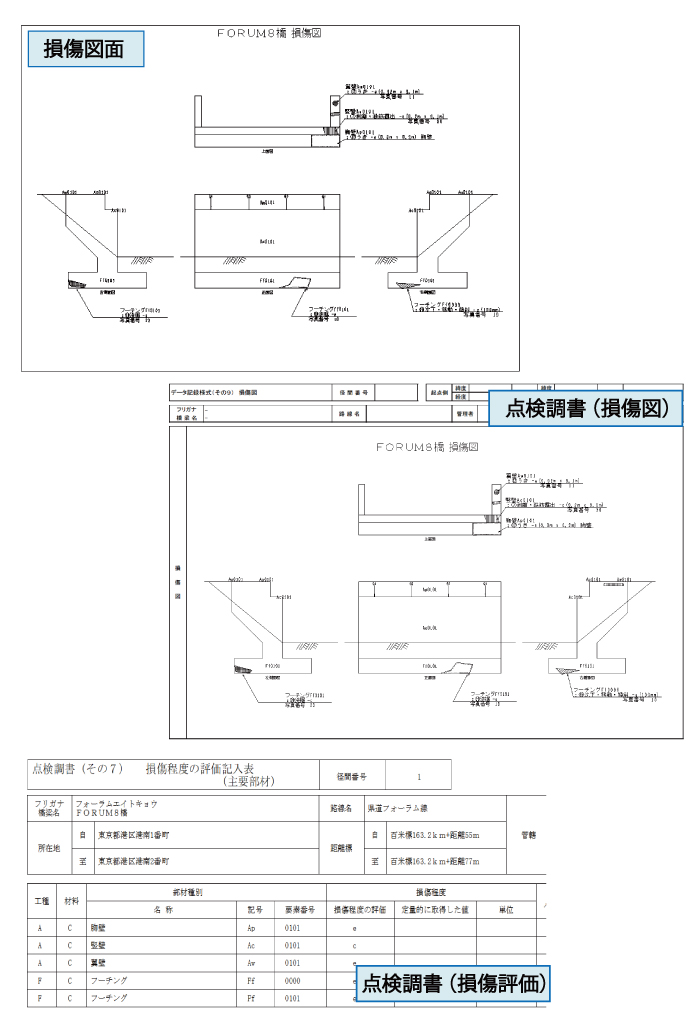

図3 損傷図面・点検調書出力

(Up&Coming '20 春の号掲載)
