FEM解析
FEM analysis
FEM解析シリーズ

 Engineer's Studio® Ver.11 Ultimate ¥2,310,000(税抜¥2,100,000)
 Engineer's Studio® Ver.11 Ultimate(前川モデル除く) ¥1,540,000(税抜¥1,400,000)
 Engineer's Studio® Ver.11 Ultimate(ケーブル要素除く) ¥1,760,000(税抜¥1,600,000)
 Engineer's Studio® Ver.11 Advanced ¥1,100,000(税抜¥1,000,000)
 Engineer's Studio® Ver.11 Lite ¥572,000(税抜¥520,000)
 Engineer's Studio® Ver.11 Base ¥385,000(税抜¥350,000)
ライン

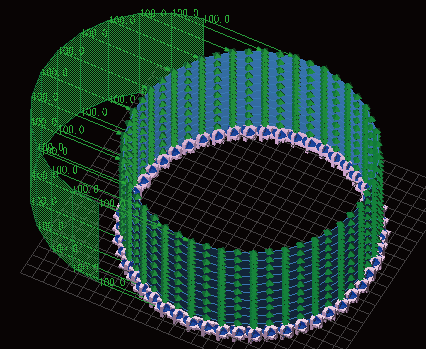

Engineer's Studio®は、弊社がプレ処理〜計算エンジン〜ポスト処理までの全てを自社開発した3次元有限要素法(FEM)解析プログラムです。
土木・建築構造物の部位を1本棒に見立てたはり要素や平面的に連続した平板要素でモデル化して、構造物の非線形挙動を解析します。
解析面での主な特長は、UC-win/FRAME(3D)で高い評価と多くの実績のある3次元ファイバー要素とReissner-Mindlin理論に基づく平板要素を備えていること、そして、それらの材料非線形および幾何学的非線形(大変位)を同時に考慮した静的解析および動的解析が可能な点です。

 Multiframe to Engineer's Studio® コンバーター ¥33,000(税抜 ¥30,000)
ライン
本製品は、ベントレー・システム社により開発された3次元構造解析ソフトウェアMultiframeのデータファイルを、弊社の3次元構造計算プログラムEngineer's Studio®のデータファイル形式に変換するプログラムです。

 WCOMD Studio ¥1,320,000(税抜¥1,200,000)
ライン
WCOMD Studioは、UC-win/WCOMDの後継製品です。計算部はUC-win/WCOMDと同じですが、プリ・ポスト処理を刷新しました。
プリ処理では複雑な外形の内部を自動的にメッシュ分割する機能や表形式入力画面でのデータ修正が可能です。事実上無制限なアンドゥ機能や自由にはめ込み取り外しが可能なドッカブルインターフェースなどの便利な入力機能があります。
ポスト処理では変位図、変位のコンタ図、応力のコンタ図、ひび割れ図、変位図やひび割れのアニメーション機能による可視化が可能です。結果データのテキスト形式(CSVファイル)への出力やレポート出力機能が充実しています。

 FEMLEEG® Ver.14 Advanced Ver.up ¥1,782,000(税抜¥1,620,000)
 FEMLEEG® Ver.14 Standard Ver.up ¥1,386,000(税抜¥1,260,000)
 FEMLEEG® Ver.14 Lite Ver.up ¥660,000(税抜¥600,000)
 FEMLEEG®オプション LAPack for Ver.14 Ver.up ¥396,000(税抜¥360,000)
ライン
国産の本格的CAEシステムであるFEMLEEG®は、モデル作成から解析評価までを手軽に行なうことができます。ほとんどの操作がマウスのみで行なえ、熟練者向けにキーボードからのコマンド入力も用意されております。またコマンドをあらかじめ用意したファイルから読み込ませることで定型モデルの自動生成や大規模モデルにおける自動出図が可能となります。FEMLEEG®は、他ソルバーの入力データ/出力データ変換が可能であるためそれらのプリ/ポストとして、さらに、ファイル仕様を公開しているため自社開発のソルバーにもご使用いいただけます。基本構成は、FEMIS(プリプロセッサ)、FEMOS(ポストプロセッサ)、LISA(ソルバー)、トランスレーター(外部インタフェース)、LApack(外部インタフェース)となっています。

 GeoFEAS® VGFlow® ¥1,837,000(税抜¥1,670,000)
 GeoFEAS® VGFlow® (浸透流解析限定版) ¥869,000(税抜¥790,000)
 GeoFEAS® VGFlow® (弾塑性地盤解析限定版) ¥1,155,000(税抜¥1,050,000)
ライン
FEMによる地盤の弾塑性解析(以下、GeoFEAS®)と定常/非定常 飽和−不飽和浸透流解析(以下、VGFlow®)が可能な地盤数値解析プログラムとなり、下記の問題などの検討にご利用いただけます。
 ・シールドトンネル掘削時の周辺地盤影響解析
 ・NATM工法によるトンネル施工検討解析
 ・広域流域における降雨や湧水などの地下水影響解析
 ・河川堤防、ダム、貯水池など堤体内の浸潤面および水圧分布の把握
なお、本製品の解析部は群馬大学大学院理工学府環境創生部門地盤工学研究室の地盤解析プログラムを利用し、弊社がプリポスト部の開発を行う共同開発製品となります。

 弾塑性地盤解析(GeoFEAS®) 2D Ver.4 ¥715,000(税抜¥650,000)
 弾塑性地盤解析(GeoFEAS®) 2D (英語版) ¥1,430,000(税抜¥1,300,000)
ライン
GeoFEAS®は、Geotechnical Finite element Elastoplastic Analysis Softwareの略で、静的な条件下での地盤の応力〜変形解析を行うFEM解析プログラムです。斜面安定解析、土留め掘削解析、シールドトンネル掘削時の周辺地盤影響解析など地盤に関係する多くの分野において、弾塑性解析を実施する場合に、威力を発揮する汎用FEM製品です。本製品は、平面ひずみ解析、軸対称解析を対象とし、2次元PrePost版となっています。FEMモデルの作成はCAD的な入力方法に対応し、簡単に作成可能。SXFファイルからの読み込みにも対応しています。
本製品の解析部は郡馬大学工学部・鵜飼研究室の地盤解析プログラムを利用し、弊社がプリポスト部の開発を行う共同開発体制をとっています。
日本語版/英語版 対応

 Geo Engineer's Studio Ver.2 Standard ¥715,000(税抜¥650,000)
 Geo Engineer's Studio Ver.2 Lite ¥495,000(税抜¥450,000)
ライン
本製品は、平面ひずみ解析、軸対称解析を対象とした、静的な地盤の応力〜変形解析を行う2次元弾性地盤解析プログラムです。土留め掘削解析、シールドトンネル掘削時など地盤に関係する多くの土木構造物について、周辺地盤影響解析を実施する場合に、威力を発揮する汎用FEM製品です。FEMモデルの作成はCAD的な入力方法を採用し、SXF、DWG、DXFファイルのインポートにも対応しているため、容易に行えます。

 地盤の動的有効応力解析(UWLC®) Ver.2 ¥693,000(税抜 ¥630,000)
 地盤の動的有効応力解析(UWLC®)英語版 Ver.2 ¥1,386,000(税抜 ¥1,260,000)
ライン
有限要素法(FEM)を用いた地盤の動的変形解析プログラム。有効応力に基づく弾塑性理論による方法、地震時の過剰間隙水圧の発生、剛性の低下を考慮し、地盤の変形を時刻歴で計算可能です。解析対象は、土構造物(堤防・盛土)の地震時安定性の検討、地中構造物の浮上りの検討、地盤と構造物の動的相互作用の検討等に適用可能です。また、液状化パラメータ決定機能プログラムおよび最適化手法による同定解析プログラムを付属。FEMモデルの作成はCAD的な入力方法に対応し、簡単に作成可能です。CADファイルからの読み込みにも対応しています。また、地盤解析シリーズの弾塑性地盤解析(GeoFEAS®) 2Dと入力ファイルが連動するほか、UC-1シリーズの柔構造樋門の設計から地形データをインポートすることが可能です。
本製品の解析部は郡馬大学工学部・鵜飼研究室の地盤解析プログラムを利用し、弊社がプリポスト部の開発を行う共同開発体制をとっています。
日本語版/英語版 対応

 3次元地すべり斜面安定解析・3DCAD(LEM) Ver.2 ¥369,600(税抜¥336,000)
 3次元地すべり斜面安定解析・3DCAD(LEM) (中国語版) ¥739,200(税抜¥672,000)
ライン
斜面安定計算は、現在、二次元平面状態を想定した解析が一般的ですが、本製品は、実際の地形形状や地すべり面を三次元形状で再現した斜面安定解析を行う事ができます。三次元地形形状は、(1)地形断面図を多数入力する二次元的な操作で、比較的簡単に再現する方法、(2)既存のDEMデータを利用する方法の2通りを用意しています。また、対策工として、三次元抑止力を用いた杭工の設計が可能であり、平面的な杭配置をイメージしやすいように配慮しています。また、現行の杭工の設計に関する基準類の記載が二次元抑止力を対象としている点を鑑み、二次元抑止力による杭工の設計も同時に検討できるように配慮しています。本製品は、高度な解析理論と豊富な実績を有する「群馬大学鵜飼研究室」との共同開発により製品化した信頼性の高いプログラムです。

 2次元浸透流解析(VGFlow2D®) Ver.3 ¥312,400(税抜¥284,000)
ライン
VGFlow®2Dは、当社FORUM8と群馬大学との共同開発による飽和-不飽和浸透流の有限要素法による解析プログラムです。本製品での解析は、Richards式を支配方程式とした厳密な飽和-不飽和浸透流解析であり、支配方程式の簡略化等を行わず全項を考慮しているため、適用範囲の制限はなく汎用的にあらゆる目的に対してご利用頂けます。

 FEM Engineer's Suite® FEM解析スイート Senior Suite ¥2,904,000(税抜¥2,640,000)
 FEM Engineer's Suite® FEM解析スイート Advanced Suite ¥1,155,000(税抜¥1,050,000)
ライン
FEM解析シリーズ各製品のセット版。スイートの強化機能:(1)クラウド機能 (2)2DCAD機能 (3)3D配筋機能 (4)CIM機能 (5)サポート、チェック機能
